帐篷设计总帖，又 DIY 了一个帐篷，兼谈斜裁的实践 [完]

psnake · 发表于 2012-3-27 20:47

上一次发帐篷 DIY 帖是两年前，两年里觉得，关于帐篷那点儿事，要说的又有了不少，准备陆续写出来和大家分享，抛砖引玉，对和不对，欢迎讨论。感谢我们的装备者论坛，装备知识的宝库，也让我们这些装备爱好者有一个交流的场所。对我而言，把论坛当作一个容器了，寄存自己在 gear 方面的知识和历程。

废话少说，准备将此帖作为总贴，这个帖子写一些 DIY 的这帐篷在设计上的亮点，着重讲一下斜裁。此外，以下几个方面心里还有点想法，没空先不写了，天晓得啥时候能全部写完 L：

帐篷防风拉点的确定 (www.gearer.info/bbs/viewthread.php?tid=13182)
加固受力点设计的理论分析及测试
卷边 vs. 包边 (www.gearer.info/bbs/viewthread.php?tid=13643)
几种轻薄面料 + 几种缝纫方式的强度测试
流线剪裁 + 均匀受力的设计技巧

[ 本帖最后由 psnake 于 2013-5-3 15:30 编辑 ]

psnake · 发表于 2012-3-27 20:48

设计目标

同事问：“你做的帐篷有啥优点啊？”对于不太懂的人，俺就半开玩笑地吹嘘：“做工考究，不计成本”，为了凑满三点，再加一句“售价昂贵”~~ 哈哈，俺可是舍不得售的。说正经的，这就是一个普通的蒙古包双层单人帐，在此前提下，立了 3 个目标：

非全纱网
可审慎用火的大门厅
毛重低于 800 克

非全纱网的目标容易实现。

大门厅的目标决定了帐篷不对称引帐的基本型。

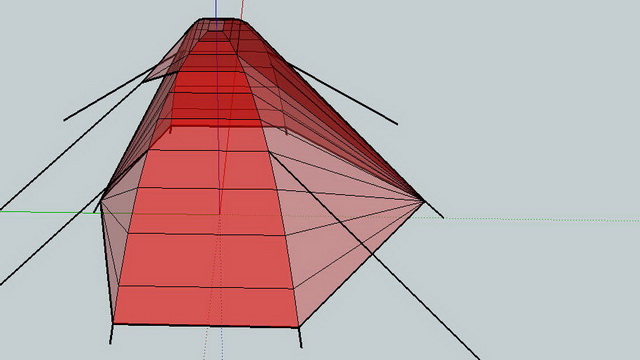

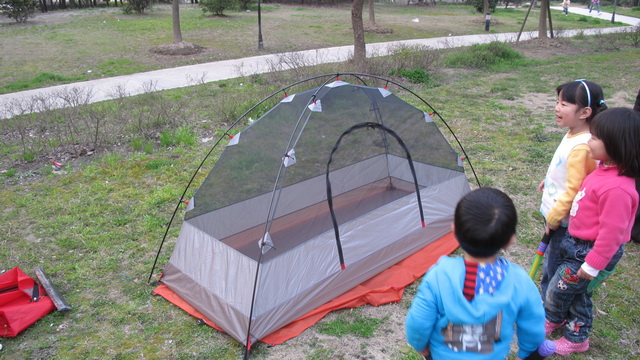

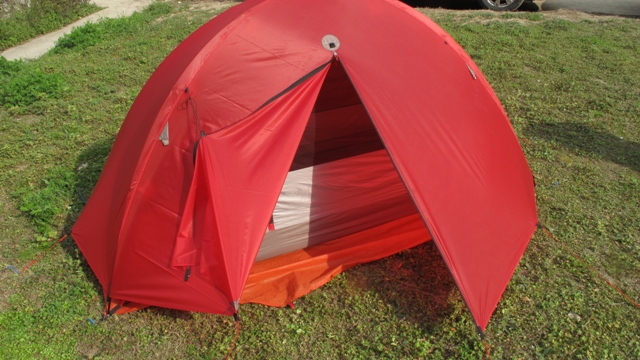

实物。

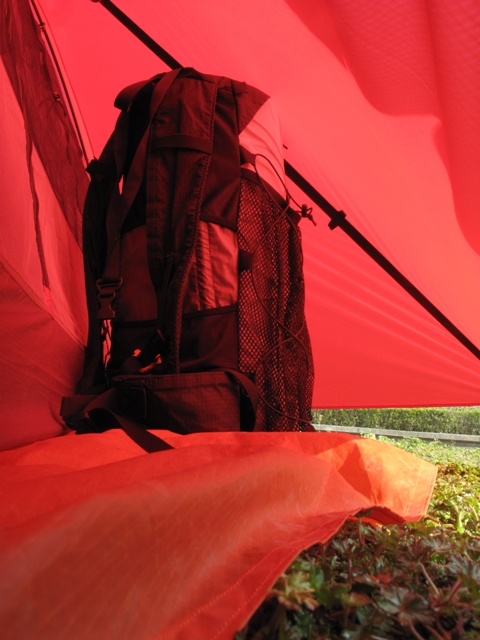

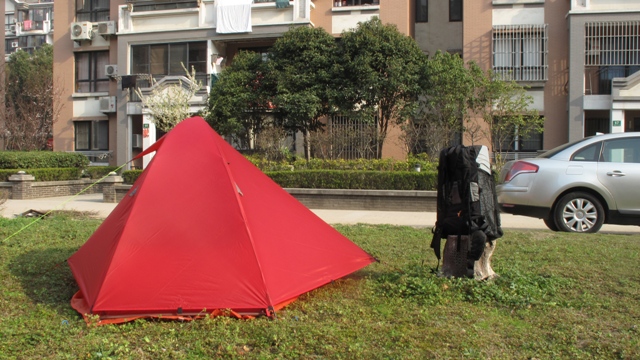

门厅里放直立大包，不挤外帐。

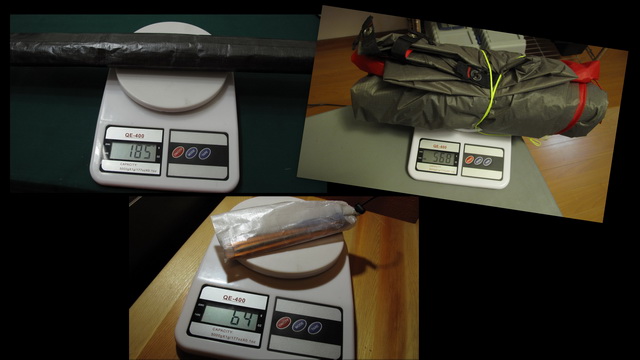

重量，差一个收纳袋没做，估计8克，那么帐篷毛重825克，目标失败。

[ 本帖最后由 psnake 于 2012-3-31 00:43 编辑 ]

psnake · 发表于 2012-3-27 20:52

帐篷规格、用料

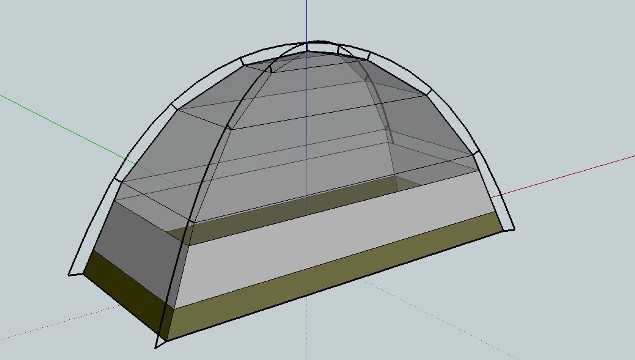

内账的账底为 192 CM * 72 CM，高 98 CM，有的孩纸要叫短了，没错，为了保证至少 25CM 的余量，这个帐篷只适合身高 167 CM（自曝身高）及以下的同学，长度卡的较死，有减轻克数的考虑，也有斜裁的需求，再说单人帐比较瘦，做短点也使得整体形状更方一点，加强点防风性吧；虽然比 hubba hubba 空间小，但比怨恨了几年的 luxe firefly 要好多了，经多次验证，空间感对我来说刚好。

内帐材料：

帐底：52 gsm 1.1 oz silynon
帐身：40 gsm 1.1 oz DWR ripstop
纱网：号称 24 gsm 的 Nanoseeum，没称过，比常规 No-see-um 轻 30%，后者一般是 34-36 gsm。
拉链：3# YKK

外帐材料：

帐身：46 gsm 1.1 oz silynon，这个面料的重量高于预期，是导致 800 克目标失败的元凶。
拉链：5# YKK Water-R
帐角拉绳：2 MM Beal 辅绳
风绳：1.25 MM Spectra

其他：

定制 Carbon fiber 碳素帐篷杆
收纳袋：Cuben fiber, 0.74 oz / 1.0 oz / 0.51 oz

[ 本帖最后由 psnake 于 2012-3-30 01:03 编辑 ]

psnake · 发表于 2012-3-27 20:53

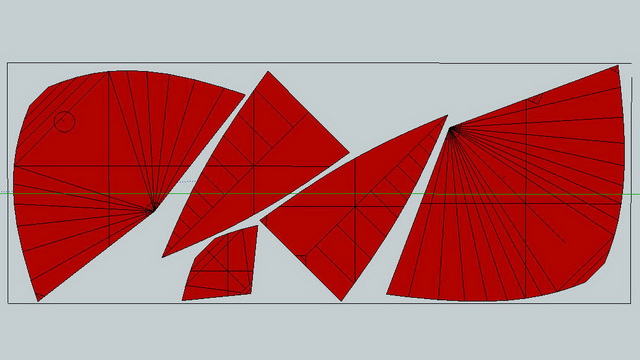

斜裁
关于斜裁的理论知识，请学习阿悠的论文帖（13楼开始）~~

，此处不重复。
http://www.gearer.info/bbs/viewthread.php?tid=9719

只是实践了一把斜裁，汇报感想，以下代表个人观点，欢迎探讨。

。。。。。。

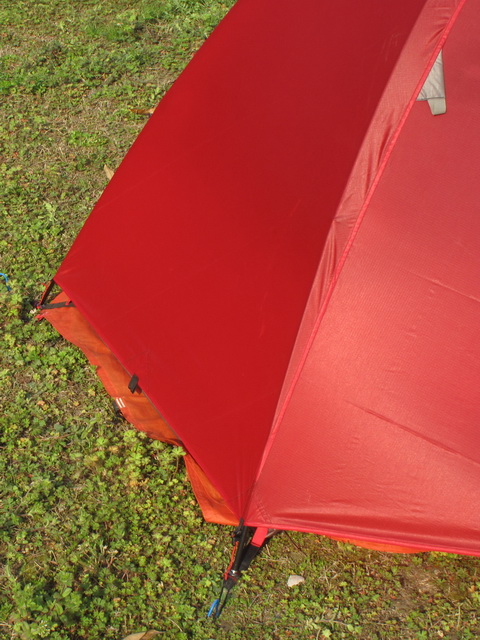

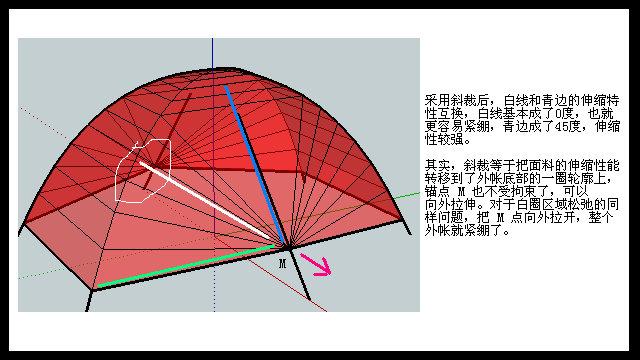

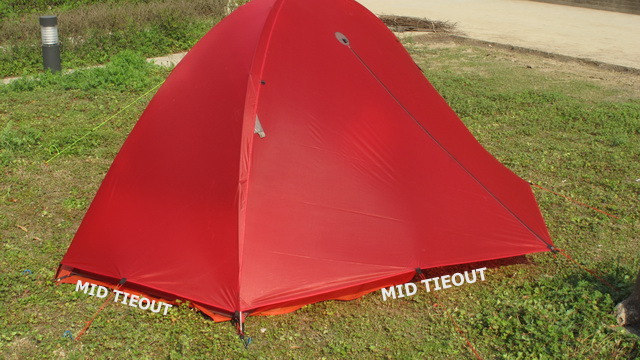

上松下紧是无可奈何，而斜裁也许出现上紧下松，这个好办，在帐底多加锚点，即增强防风，又加大门厅。这个帐篷最少还是只需 6 根地钉，最多可打 11 根，再加风绳钉 4 根，15 个钉拉一单人帐，防风性不用多说。搭建斜裁的外帐，帐面平得像面镜子，这是令人骄傲的（楼下 lotus 兄说“销魂”也不错

）！

短边中央锚点有一考虑，帐篷长度按身高卡死，遇到大雪恐压头脚，多一锚点拉开外帐，避免雪压。

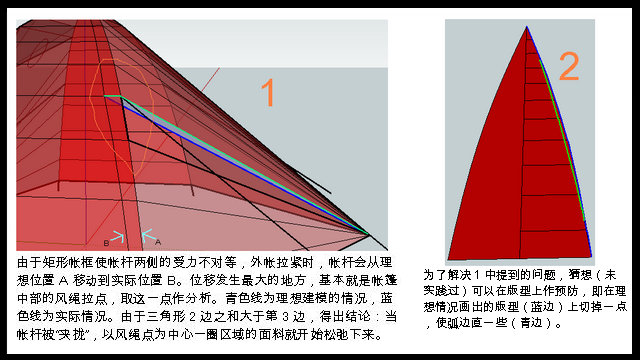

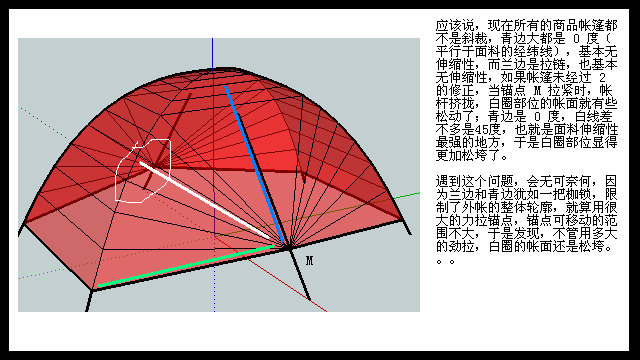

如果不斜裁，结果会怎样？按前所述，针对帐杆收拢问题微调版型，这仍然停留在理论阶段。现实情况中，帐篷有不可预知的静态、动态形变。地面不平、搭建者的操作不一，导致每次搭出的帐形或有区别，这是静态形变；风中帐形时刻变化，这是动态形变。针对各种形变做理论分析就是无底洞了，所以只想根据观察，做一个结论：斜裁方式缝制的帐面，能更好地适应帐杆的形变，保持紧绷状态，单这一点对于提高帐篷的防风、防雨就很重要了！

斜裁考验幅宽，这个帐篷再长 5 厘米，面料幅宽再少 5 厘米，都要拼片。斜裁很废料，适合不计成本的 DIY 爱好者。

[ 本帖最后由 psnake 于 2012-3-31 11:34 编辑 ]

psnake · 发表于 2012-3-27 20:53

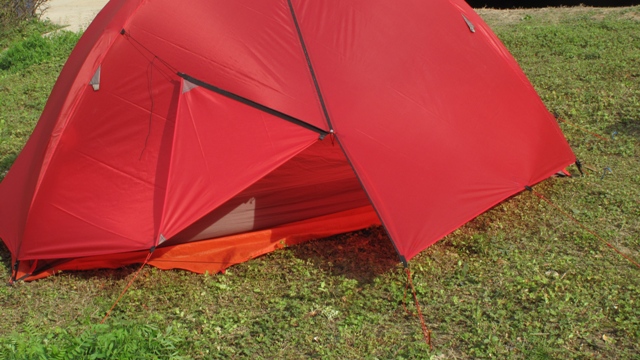

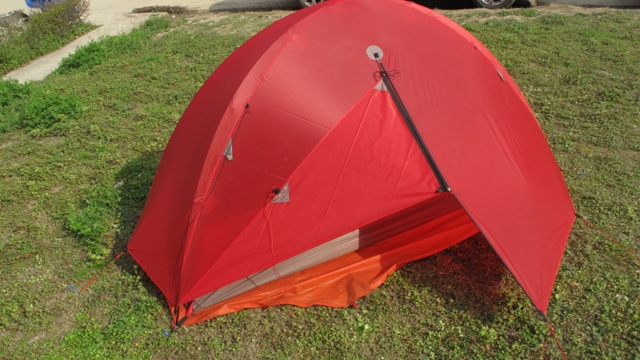

帐门一片式引帐剪裁，好比一个按钮的 iPhone 面板般高档。

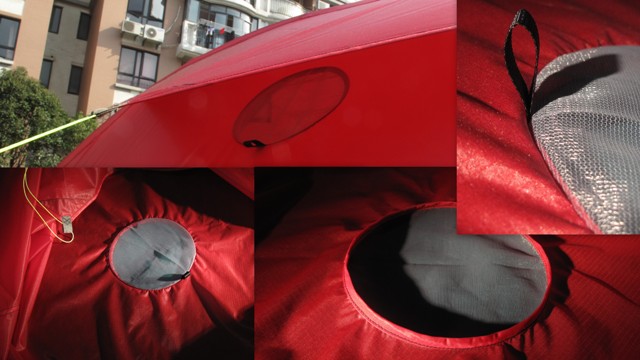

圆形气窗一方面保证最大程度地受力均匀，一方面赤果果地秀手工

，缝圆可比逢直线难多了。一般帐篷的三角气窗问题也不大，不过三个顶点是 unfinished（不知道用缝纫术语怎么说）。关于缝纫，特别欣赏一句话：Sewing is like therapy; in the end, every garment must find closure. 如果缝的东西有地方没被 finished 掉，至少是不够完美了。

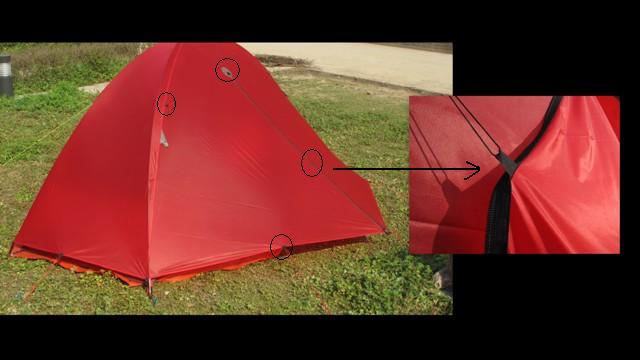

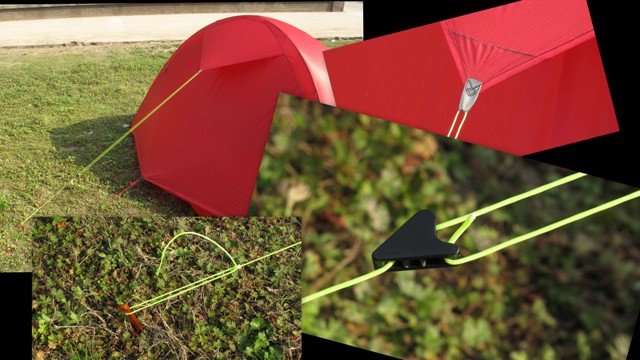

气窗挡片兼一个强受力点，风绳调节扣件小巧精致，重量 0.7 克。

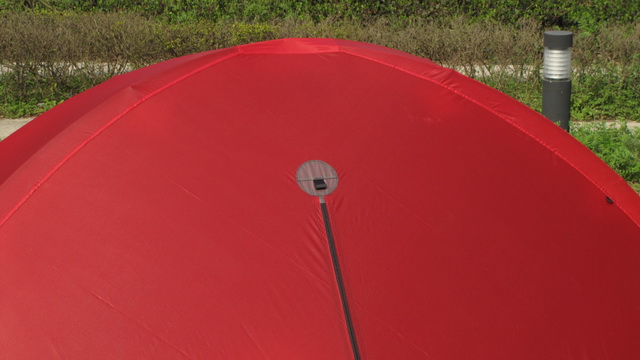

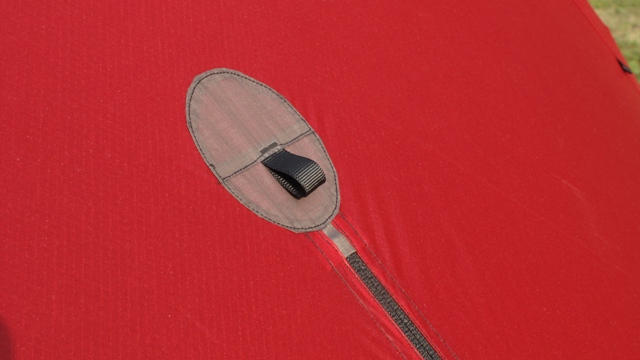

外帐拉链顶部的圆形补丁，帐布内外各一片，设计一样，位置重合。一方面圆滑地给拉链收尾，一方面也是一个强受力点。同类帐篷的这一面一般是 3 片，拉链两侧各一片，顶部一片，在帐篷上端有一道缝线，除去省料的目的，上端的这一条缝纫顺便把拉链顶部包住，个人觉得这样的处理比较平庸。我有一个设计心得：在设计过程中，有时碰到一些“贪便宜“的小设计，让人高兴，但如果为此减弱了其他更重要的功能，这样的小设计应坚决舍弃。举个例子，有一次把卷外帐门的拉点和防风拉点定在同一位置，心里想着是，多层面料叠在一起缝更加牢靠，后来发现卷外帐门的拉点太低，而硅面料太滑，导致卷起来的帐门 hold 不住，功能性丧失，设计就失败了。

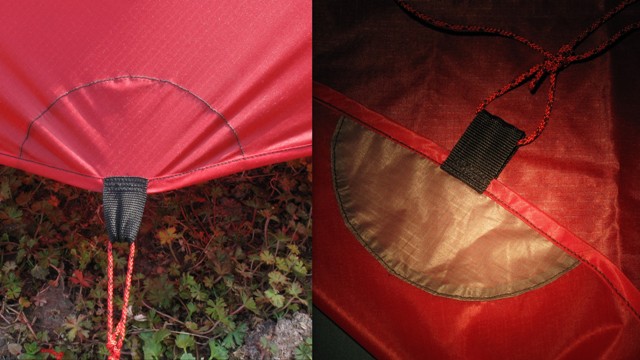

受力点加固是面料装备中的常见问题，可以专门写一篇，折后弧线缝上的加固片够地道了。

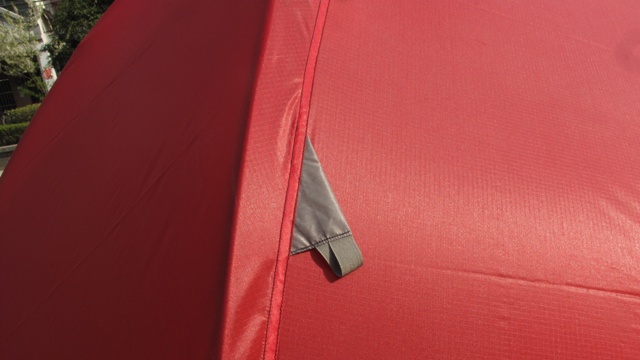

帐顶补丁，2 块小长方面料大小一样，位置相同，内外粘合，外加缝线。小顶片的设计改变了帐篷主体 4 大片的缝纫顺序，同时拜长方形使帐杆两侧受力不均所赐，帐杆“收拢”，4 条脊线的埋夹缝的缝口全部向下，理论上排除了渗雨的可能，只要把所有缝线涂一遍，帐篷应能做到滴水不漏。加了顶片后，4 个防风拉袢也彻底对称了。

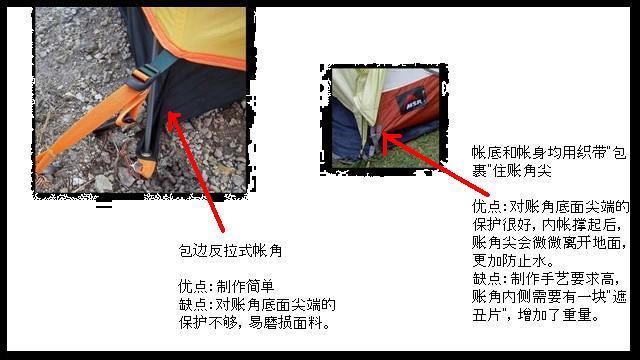

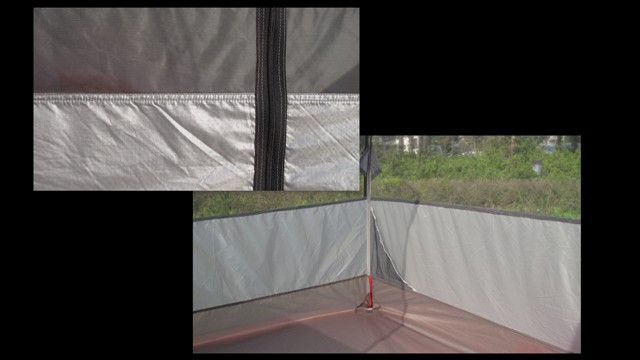

2 种常见的内帐角处理方式。

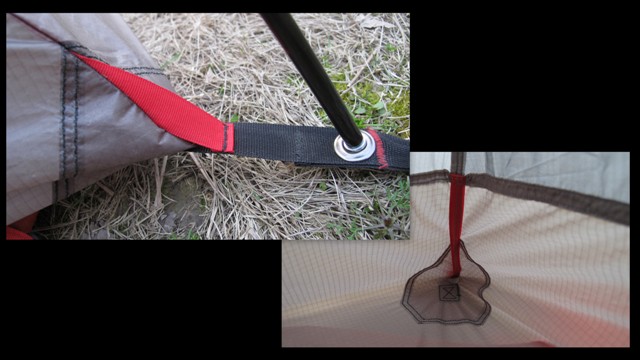

我的内帐角处理既保护帐角尖，又无“遮丑片”，最满意的设计之一，简洁而不拖泥带水。

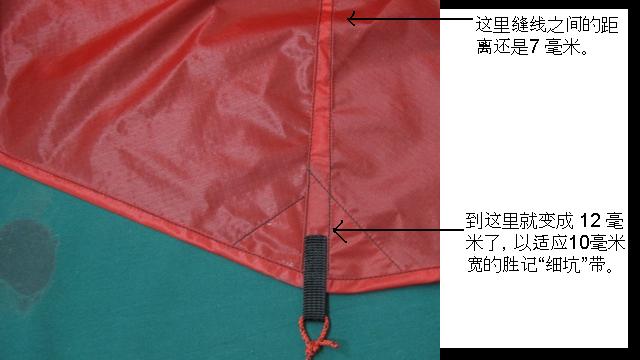

埋夹缝渐变宽。

以拉链为中线，帐篷左右对称，更换拉绳的位置可以让帐门左开或右开。

帐门的开合几乎能无级调整，靠 4 个精心设计位置的拉点实现。

1/4 帐门半开。

1/4 帐门全开。

1/2 帐门全开。

1/2 帐门半开。

防风拉袢，没有新意。

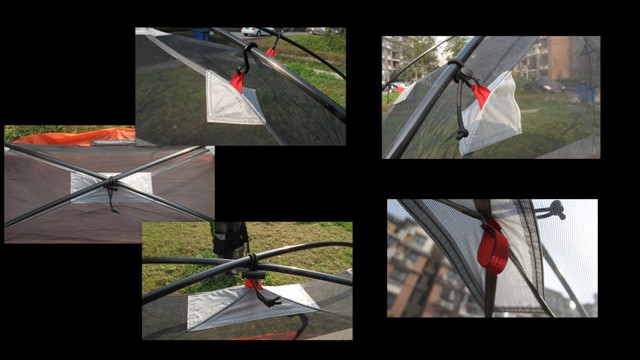

内帐挂点，出现了一个涤卡侬的装备

。

内帐储物袋做得小了一点。

拉链、帐角、绳结。熟练掌握一些绳结，可以免去几个扣件的重量。

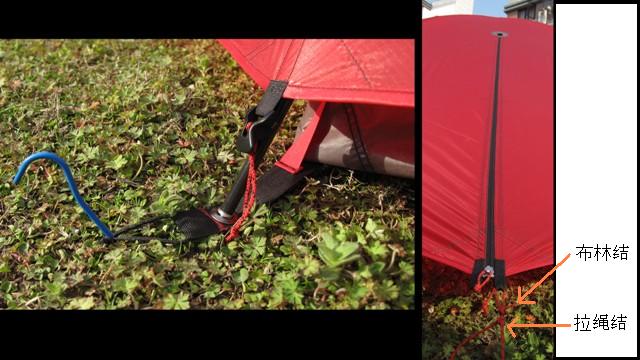

常用于紧固风绳的 Taut-line hitch：http://en.wikipedia.org/wiki/Taut-line_hitch
布林结是我喜欢的死结 Bowline knot：http://en.wikipedia.org/wiki/Bowline

[ 本帖最后由 psnake 于 2012-3-31 01:18 编辑 ]

psnake · 发表于 2012-3-27 21:05

DIY 感想

帐篷做好，却不感到兴奋，甚至有些失落，就好像一个长久的理想，终于实现后，却感到有点空虚及不知所措。也许理想就是不应该实现，期待的感觉才是最好？

之前背的帐篷一千三百多克，与自己其他的 UL 装备很不符。这次一下子减了一斤多。

DIY 帐篷是个挺大的工程，不兴奋也许还是因为时间拖的太长，内帐去年十一前就做好了，我做的时候没有计划，想到什么做什么，不过坚决保证质量，所以很慢。下次也许应该先考虑工序，把制作步骤规划好，写下来，照着做，这样也许能增加点做完后的快感。

设计方面，每一个功能点（分片、排料、帐门、防风、拉点、通风、帐角等）都经过反反复复的斟酌，经常反问自己，这就是最简洁 (simple)、牢靠 (reliable)、起作用 (functional) 的设计麽？我觉得这种琢磨是 DIY 过程中最有意思的环节。

这个帐篷设计上还是有一点小遗憾的，以后再说，使用上是没问题了，目标不是珠穆朗玛，但其他很多环境应该都能应付吧。

手艺方面，自认在缝纫上没啥好挑剔的了，俺已经到了纠结一条直线缝歪 0.5 毫米的地步

，由于人不是机器，所以再要提高，想着就不要在红布上轧黑线了，下次选个与面料颜色接近的线。

“经验高于装备”，这句话大家耳熟能详，非 UL 的人可能会打击 UL 或户外新人，其实轻重随个人的意，倒不如好好问问自己，是否足够了解手里的装备？DIY 能够让你加速、加深对装备的理解。以后的岁月里想做一点超轻面料强度和缝纫方法的测试，定量了解这些方面的知识，然后就该有信心、是时候做好、用好一个终极帐篷。

[ 本帖最后由 psnake 于 2012-3-30 01:40 编辑 ]
