礼物--酱铺版的大烟囱炉

gukejian

自从看到国内能人-酱铺出产的带烟囱的柴火炉，就很想能拥有这样的烹饪及取暖利器，配合之前收的阿悠的大金和酱铺推荐的田岛板锯，应该可以体验那种户外生存的感觉。
通过火热的微博短信，和酱铺取得了联系，交谈之后。从而便拥有了这样一个珍贵的手工炉。
清明节，恰逢生病，在床上躺了半天，然后正在DOTA团战时，期待已久的顺风快递来了，我的礼物终于到了。

gukejian

包装的很仔细，纸盒+泡泡袋，之中的各部件也是分类包装，乘还没完全拆开，掂了一下，还可以，不是很重。

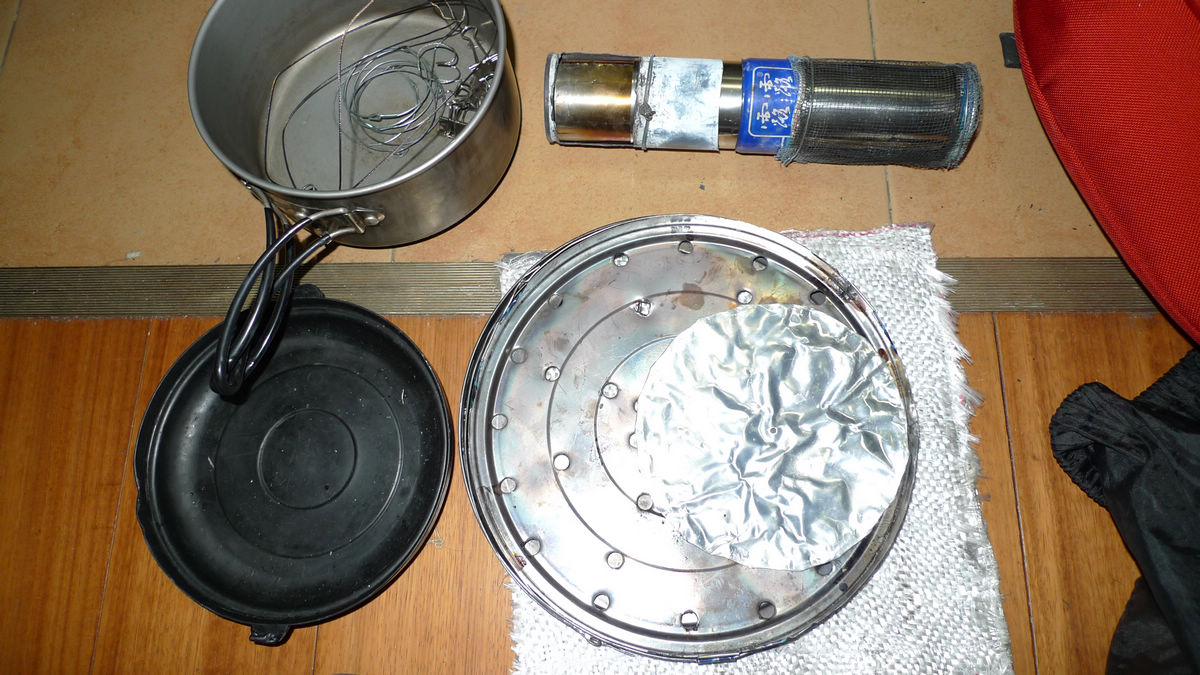

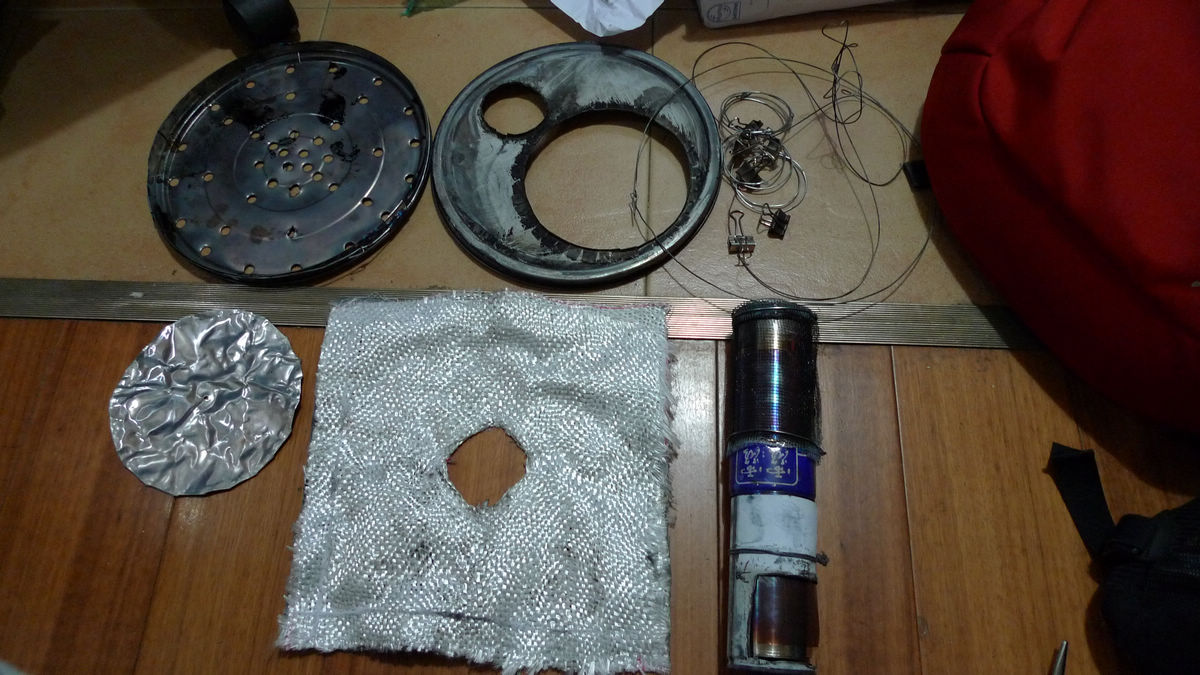

所有物件包括;烟囱，烟囱火星防溢网盖，烟囱和炉体链接器，炉体上下盖，炉体，6个改装金属夹，金属线索一根，金属绳圈1个大8个小，用于卷烟囱和炉体。还有一块用于改装金字塔帐篷的石棉布和一块圆形的锡箔盖板（不架锅时可以盖住炉体上的大开孔）

gukejian

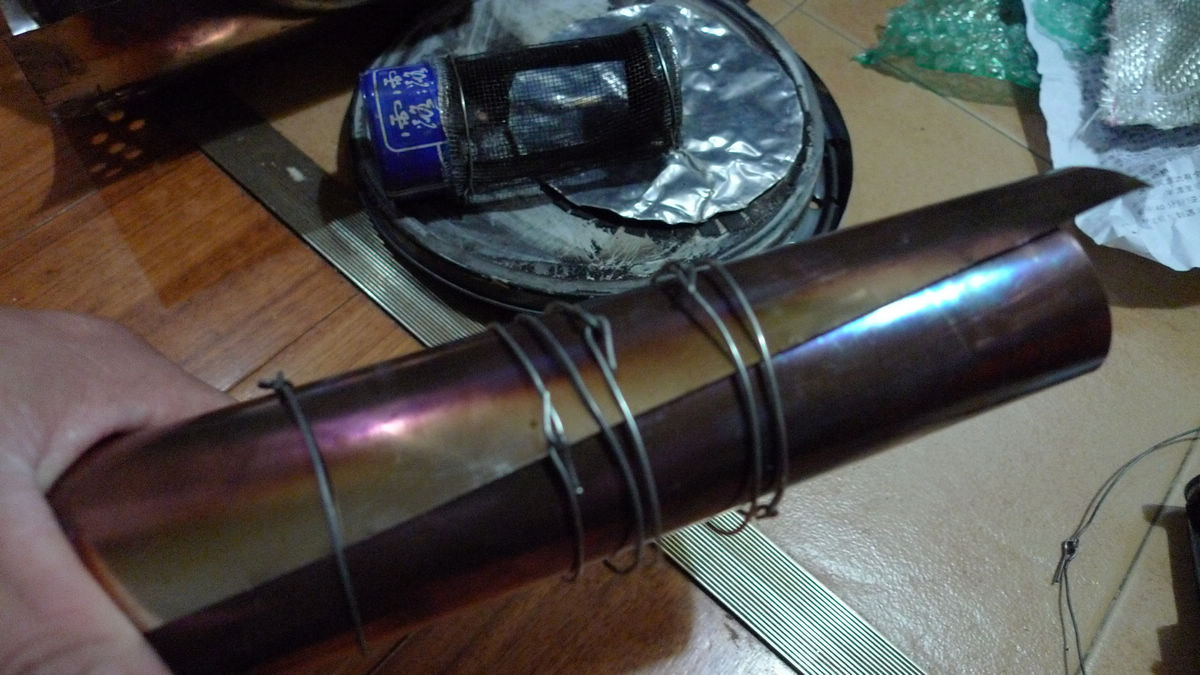

之前看过很多次在论坛上的相关帖子，凭着记忆就这样一步步的装起来，回到了学生时代的手工劳动课。很小心，金属板材还是很锋利的，黑手是难以避免的。烟囱很简单，圈起来，把小环全套进去，然后各位置匀的差不多就可以了。

gukejian

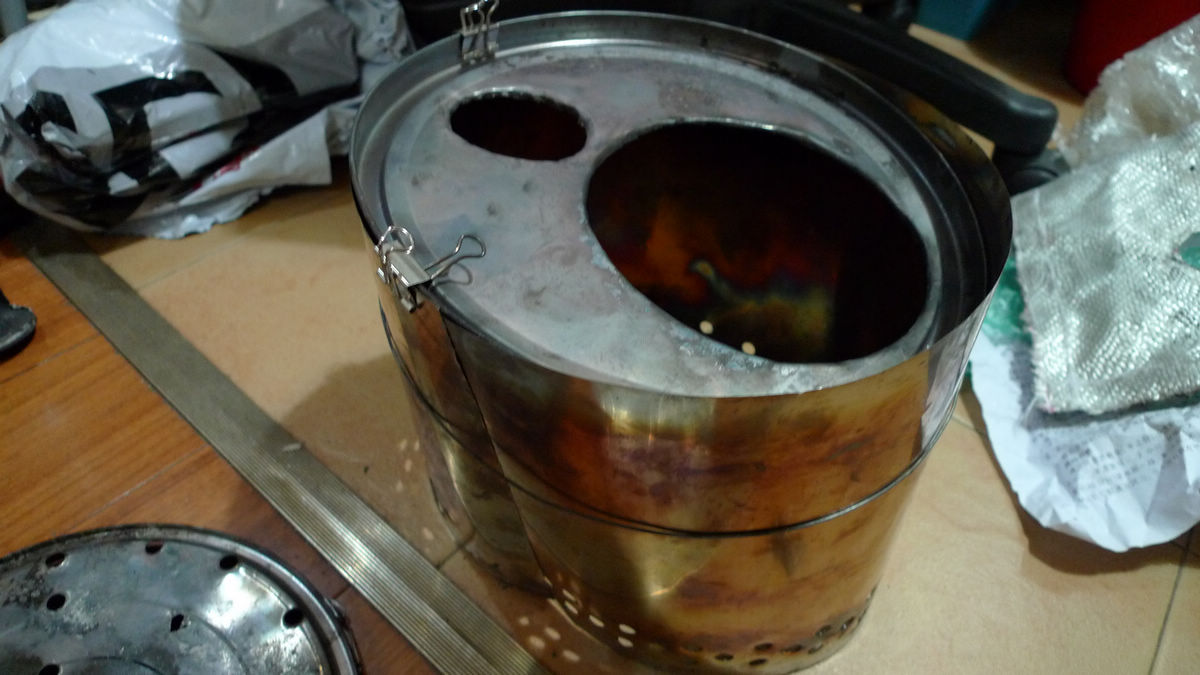

然后开始装炉体，先固定的是盖子和炉体卷板，其实应该先装底部和炉体卷板，这样比较好固定，把炉体卷板插入底板现成的金属绳圈内，形成一个桶，然后把盖子用夹子固定上去，注意：卷材是包在盖沿外面的，然后用三个夹子固定，底板也是同样用夹子固定。
其中的一个夹子之前已安装套好金属线索了，所以就能很方便的上上下下的穿针引线的把每个夹子都套上绳子，这样，一个完整可靠的炉体就安装完毕了。

gukejian

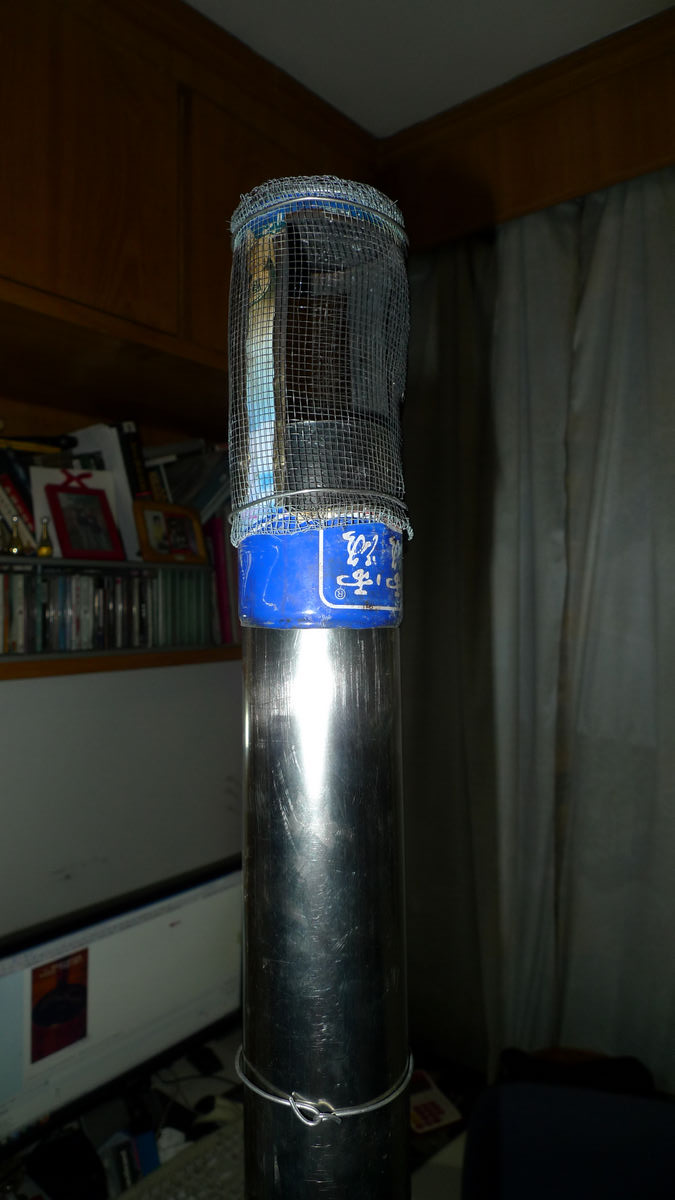

接下来就是把烟囱和炉体连接在一起，连接器从炉体内反向插出来，再把烟囱的一端包裹上，用小绳圈套牢，烟囱的另一端则套上火星防溢网套。

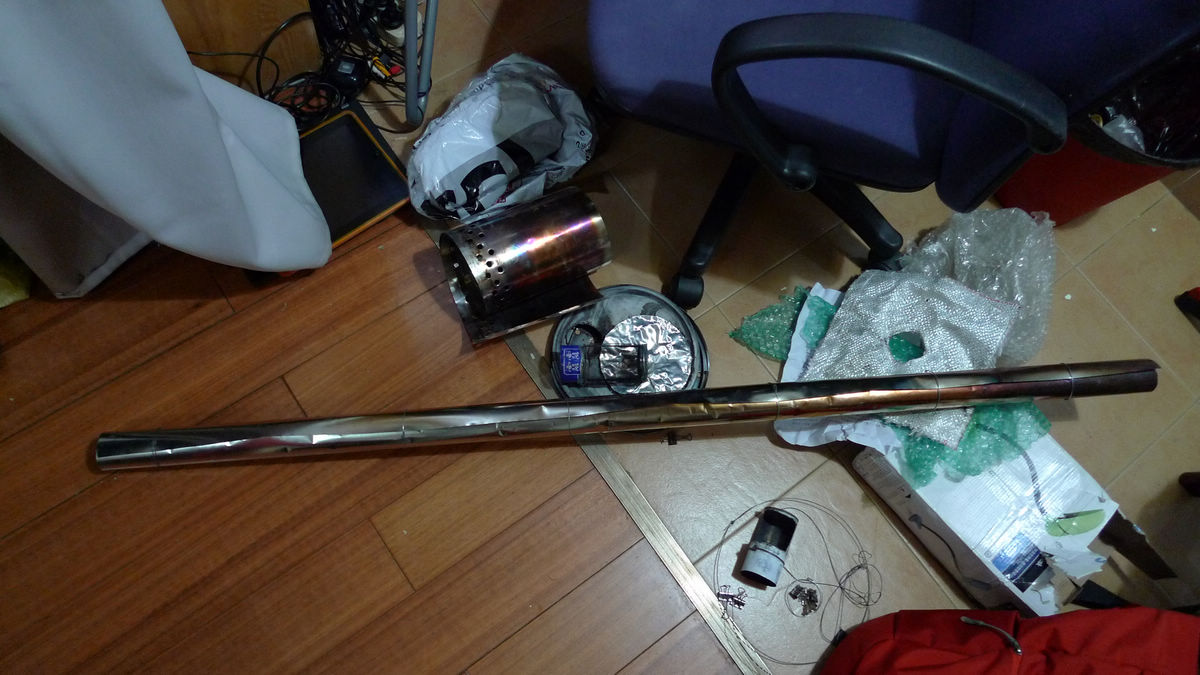

OK，好像差不多了。完全装好挺高的，差不多有1.6米。

gukejian

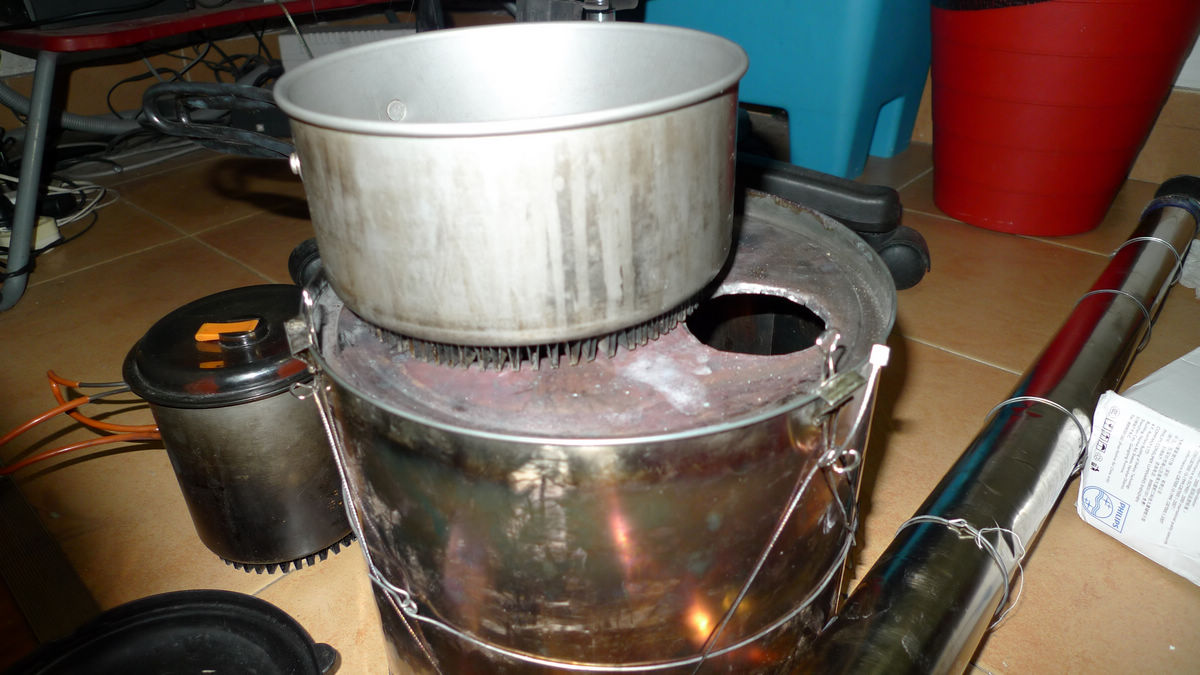

试试看jetboil的集热锅匹不匹配，有些磕到烟囱，不过能用，下回出游试试实际表现。

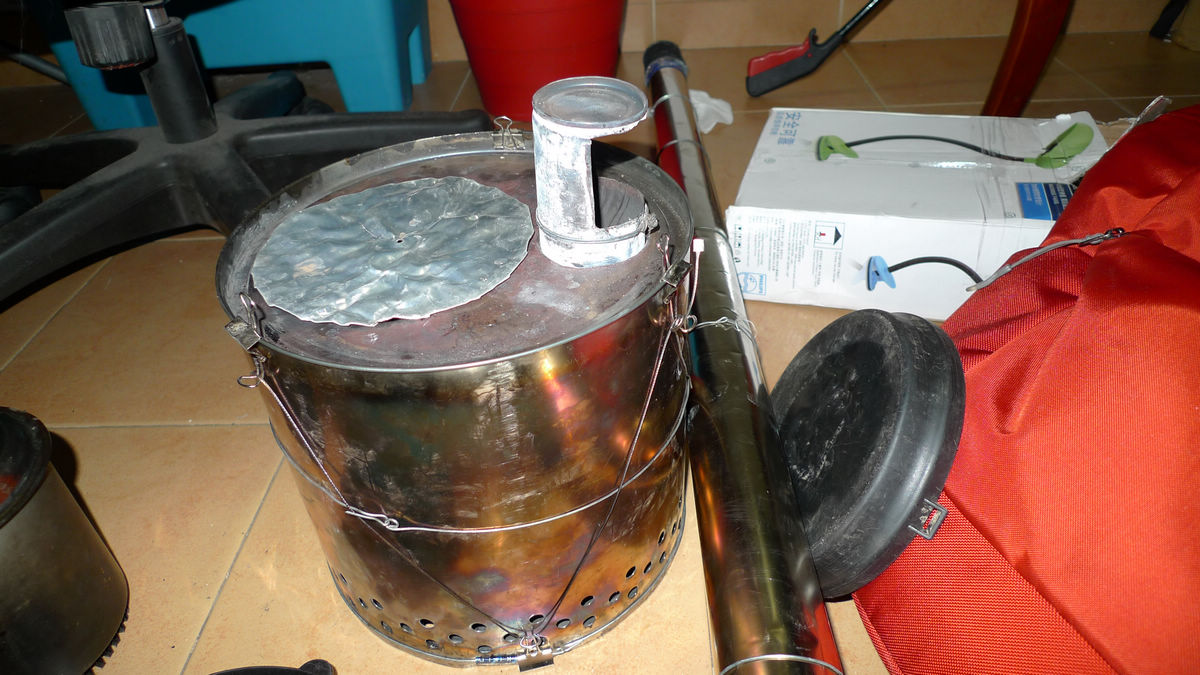

去掉烟囱，，可以在开放式的天幕下使用，懒猫版的天幕可以用在夏天出游。不用锅子的时候，用所带的银色金属铝箔盖住大孔就可以了。

gukejian

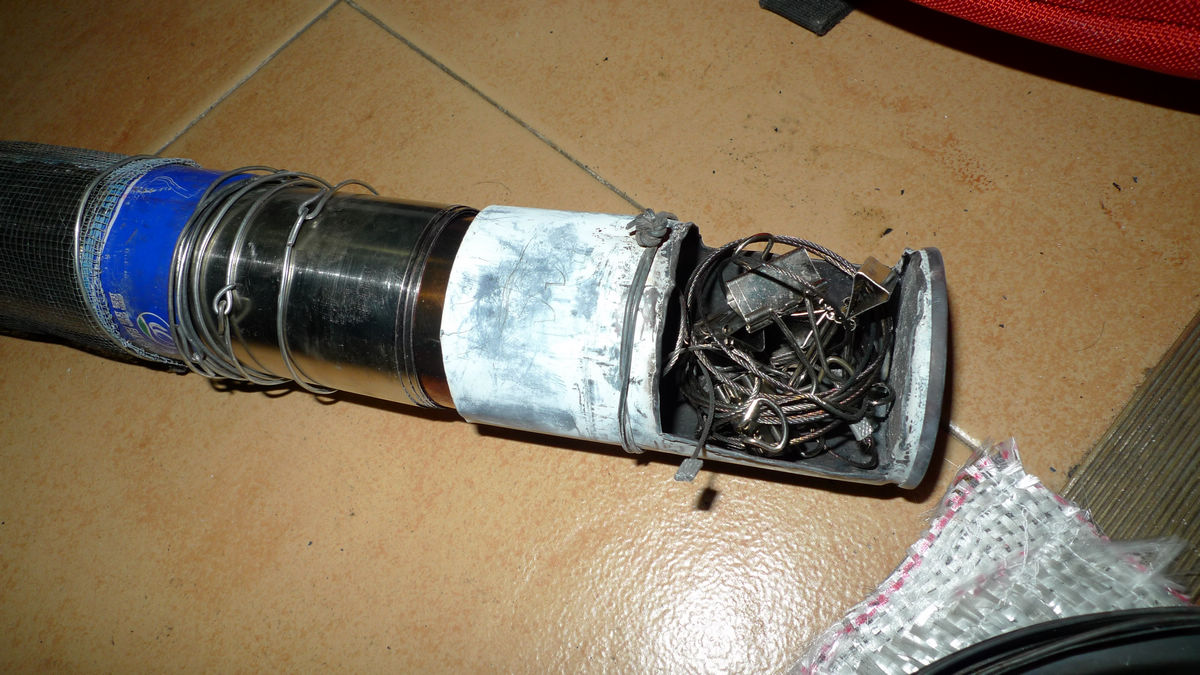

收纳很简单，所有金属卷板卷成连接器粗细，然后中间塞进所有小零碎，两头分别用连接器和火星防溢器套住，炉子的上下盖板没法折叠，合在一起就可以了。
总结：设计很巧妙，材料结实，重量的话主要集中在烟囱和上下的盖板，如能替换成钛板就完美了。强大的炉子，期待着下次出游的实际表现。
最后，特别感谢酱铺兄的辛勤工作和慷慨赠送，希望能再次看到他智慧的杰作。

酱铺

按照我的习惯，有两个不同
1，上盖和钢夹的相对位置调整一下，放锅可以更方便些
2，烟囱不是插入丝网的，是套入的，然后吧小箍环推上固紧，
这样 强风中，丝网才有足够的强度，烟囱才能保持形状。
这个做的比较早，最新的改进已经取消钢夹了，部件进一步简化，安装更简便。
这个烟囱给大金配的，有1500高，总高有近1800高，10L燃烧室，主体重量应该不到600克
要是小金， 烟囱1000-1100就够长了。

[ 本帖最后由 酱铺 于 2012-4-4 22:45 编辑 ]

gukejian

好像你是对的,下次实际使用时改过来.

酱铺

我仔细看了一下， 烟囱的下接头，ms安装的不对
应该是从上部插入上盖，接头的箍环是为了保证下接头不掉入炉体，
ms你是从下部安装的，这不对，使用会有问题。
仔细看一下教程的图片。
参靠第八幅图。

[ 本帖最后由 酱铺 于 2012-4-4 23:20 编辑 ]
