计划新做一块天幕，画了个草稿，求指点。

leonedolci · 发表于 2013-5-7 13:33

夏天来了，现有的天幕都不怎么防水，怕下大雨撑不住，打算弄一块防水好点的。

外面买现成的天幕，拉点位置总别扭。自己又没本事折腾，只能订做了。

【用途】北方低海拔露营和恶劣天气避难所。

【目标】遇到风、雨恶劣天气，能比较方便快速的搭成封闭结构。能抵抗变换风向的影响。保留天幕的灵活性：简易避风、午餐、做饭之类

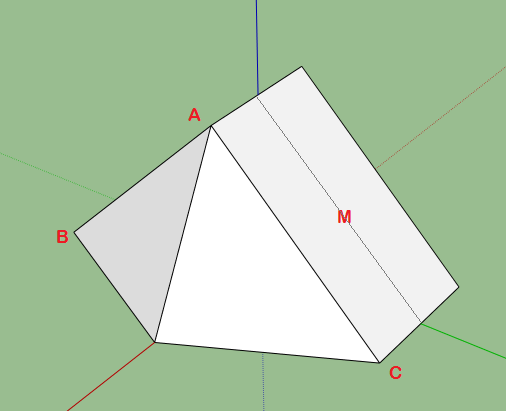

附图是计划搭成的封闭样式。

底面是个不规则的六边形。中间睡眠的矩形区域，大概是2米4长，0.9米宽。搭建高度就是我的手杖长度1米2（固定）。

大概算下来，这个结构可以用 3米 x 3米4 的天幕搭起来。taobao能找到的料子大部分是1米5宽，初步计划是两幅拼出来，估计做出来能有至少能有 2米8 x 3米4. 中间睡眠区域能剩下80公分左右，一个人差不多够。

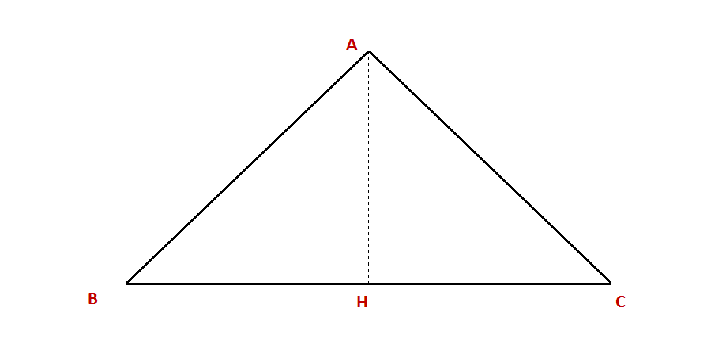

从侧面图看，基本上是个1.2米高（AH），底边2.4米（BC）的等腰三角形。
这样的好处是，搭的时候，量出两个手杖长，直接把BC点钉下。剩下的就是拉直了下钉，最适合我这样眼拙手笨的。

【问题】第一次做为了这样的封闭搭法做天幕，有些拿不准。想请教大家。

1. 睡眠区长度够不够？

我大概1米8高，总觉得有点短。如果从3D图上的M'点轴向拉开，是不是就能解决呢？备用方案是把天幕做到4米长，这样睡眠区底面就到了3米2长。倒是肯定够长了，问题，布料面积大很多，重量又上去了。

2. 三幅还是两幅？

现在的宽度，两幅布拼起来倒也够了。但是这样接缝在中间，睡觉的话正在脸上面，不管是涂胶还是压胶，如果封的不好就悲剧了。如果用三幅拼起来，好处是中间还可以宽一些而且接缝就到了两边，B-A-C这条楞上（另一边对称），但这样接缝处一直是受力+弯折，是不是压胶或者涂胶更容易坏呢？

3. 10D的单硅强度够么？另外哪里能做呢？

原来一直打算找叶老板。三峰也做了这许多年。但是叶老板只有15D双硅的料子。在淘宝上发现还有地方有10D单硅+PU的料，很心痒：一来，PU的一面是不是就能压胶了？二来，毕竟还能轻一些（不过也就差个三四十克）。只是担心，10D单硅强度靠谱么？另外这家的加工水平很不确定。还有哪里接受天幕定做呢？

[ 本帖最后由 leonedolci 于 2013-5-7 13:36 编辑 ]

psnake · 发表于 2013-5-7 22:45

2米4对1米8应该是稍微小点，45度角，2头用不了的长度挺多的，静止可能正好，挂风一摇晃空间就小了；m点拉开很有必要，水电也如此！具体长度/重量多少是最优，最好做了样品躺进去才体会最深，空看图纸想不太出。拼副的话，2幅激进了点（没看人弄过

），至少是3幅或者4幅。料子有多强，别管那多把，先把造型大小确定好，料子以后可以慢慢折腾。

还有一建议，顶部脊线做点下凹曲线（看下水电A塔拉出的最终形态），不然2根登山丈受力可能会向中间靠拢。

[ 本帖最后由 psnake 于 2013-5-7 22:47 编辑 ]

淡淡寂寞 · 发表于 2013-5-8 10:24

其实10D但硅+PU的面料一般都要比15D双硅的重
而且抗撕裂是两个等级了

leonedolci · 发表于 2013-5-8 21:11

恩。老大们句句到点。

吸收建议。第一步做个3米4 x 3米4的，15D双硅料子三幅拼。

搭成A塔的话，两根手杖中间的矩形大概是2米4x1米4。不能竖着睡的话，我琢磨着加上两头，横着睡也许能成。还是做好了试试吧

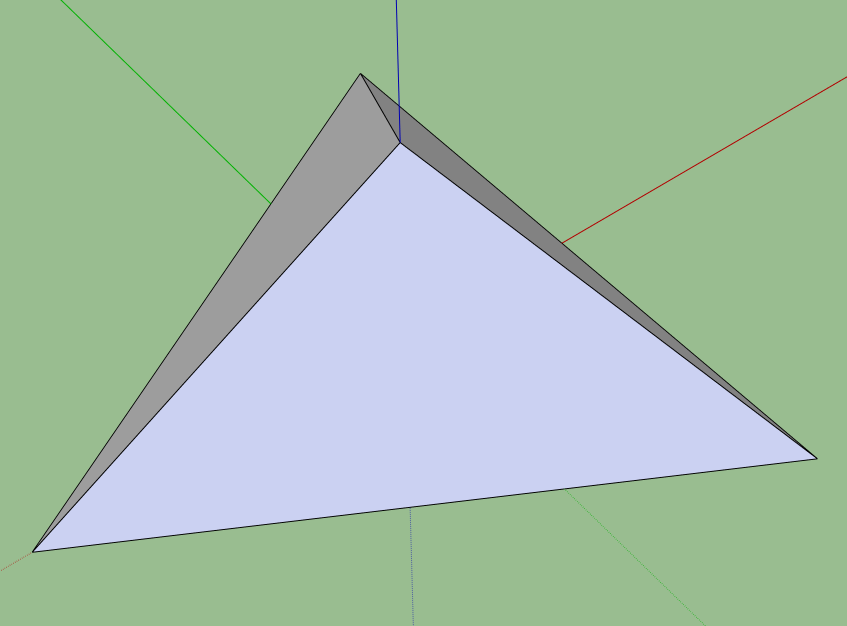

想做成方形，是因为拉点不变还能搞成四面体。这样是不是抗风更好些。就是没想明白在里面怎么睡。。。囧

leonedolci · 发表于 2013-5-8 21:12

蛋总现在还接受订做天幕么？

自由之魂 · 发表于 2013-5-11 06:37

以个人经验分析：15D以下的面料不适合用在帐篷上面，假如兄弟为了重量后果会让你在野外很狼狈。15D不管是单硅还是双硅，做天幕请选用韩国的面料，国产做不了帐篷所需的强度，尤其是体现在天幕，遇到风阻抗撕裂强度是必须要考虑的，1关于空间先考虑睡眠的方向在来下手。2 有个矛盾点，假如为了它完全的防水，用了Pu1500以上的面料，想办法做成三面的设计效果，网开一面，不然全封闭式下雨天冷凝水一样会很难受。

leonedolci · 发表于 2013-5-11 23:34

受教了。刚在叶老板那下了单，15d双硅料，不过没问是不是进口。

嗯，冷凝这事现在的想法是进出口在背风一面，不封死，但也只有实践出真知了。

做出来再贴图吧。

自由之魂 · 发表于 2013-5-12 19:27

嗯，重在尝试，多准备一些面料，即使是专业的人士也不能保证一次成型。。可以问叶先生讨论一下密度，假如你没接处过可能分辨不出来。。。双硅还好些，单硅抗撕裂国内的面料真的不行。

彩云指南 · 发表于 2013-5-12 22:29

我原来用3*3的折叠做过这种，拍了段视频，睡对角线的话，尺寸超过2米的

http://v.youku.com/v_show/id_XMzMxNTk4NjQ=.html?f=2001131

自由之魂 · 发表于 2013-5-13 13:36

原帖由 彩云指南 于 2013-5-12 22:29 发表
我原来用3*3的折叠做过这种，拍了段视频，睡对角线的话，尺寸超过2米的

http://v.youku.com/v_show/id_XMzMxNTk4NjQ=.html?f=2001131

彩云老师：请问怎样在优酷上传视频？我现在录制了一个我们隧道帐的搭建视频，想要在优酷上传一下，请指教，谢谢。

彩云指南 · 发表于 2013-5-13 22:30

原帖由 自由之魂 于 2013-5-13 13:36 发表
彩云老师：请问怎样在优酷上传视频？我现在录制了一个我们隧道帐的搭建视频，想要在优酷上传一下，请指教，谢谢。

那个视频拍的很早了，我都记不清当时是怎么弄的，好像是先要转换一下格式，然后上传就可以了。网站应该都有指导你怎么做的吧？

自由之魂 · 发表于 2013-5-14 11:08

我用手机上传，说要注册等等。。。行，上次在海边拍，太嘈杂。我找时间再重新拍一边尝试一下，谢谢。

leonedolci · 发表于 2013-5-15 10:22

能导到电脑上的话。注册个账号上传就行了。现在貌似对格式要求不高，传上去要等个半天才能发布出来，优酷说是要转码，其实是人工审查 :|

自由之魂 · 发表于 2013-5-15 15:07

好的，谢谢指教。

流云 · 发表于 2013-5-16 00:38

我的3x3米天幕，参考老师搭的A塔效果尺寸自己计算的，两边往内75公分做支点，可以搭建2x1.5米的长方形A塔，1.8米的个子对角线睡应该足够了，如果希望更舒适一点可以学水电在两侧墙中间加临时挂点。搭金字塔我也试过，感觉舒适度不如A塔。

leonedolci · 发表于 2013-5-16 20:58

谢谢这个重要信息。

叶总今天开工了，可惜赶不上这个周末了。下周到手试验以后再来讲吧。

水中的鱼 · 发表于 2013-5-23 01:00

先找点报纸拼起来，再裁剪．
我准备这样先试试，难点是怎样在水泥地上固定地丁点．

jane · 发表于 2013-5-23 03:42

魔术贴背面涂上环氧胶，把魔术贴固定在水泥地上作为地丁点。

原帖由 水中的鱼 于 2013-5-23 01:00 发表
先找点报纸拼起来，再裁剪．
我准备这样先试试，难点是怎样在水泥地上固定地丁点．

leonedolci · 发表于 2013-6-2 23:11

想象中大概的摸样看顶楼吧。
终于到手，涂了胶，拿出去晒了晒。

叶老板花了大概一个礼拜搞好。手艺么。。。马马嘘嘘。。。

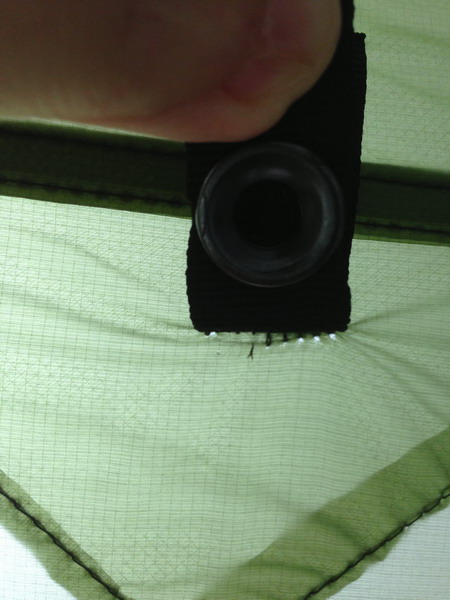

小惊喜是边缘拉点给配了lineloc 3（虽然看做工像山寨），我本来还想问他有没有这玩意呢。送了10米风绳（2mm反光），十根国造四棱铝钉（8g每根），几个风声扣。

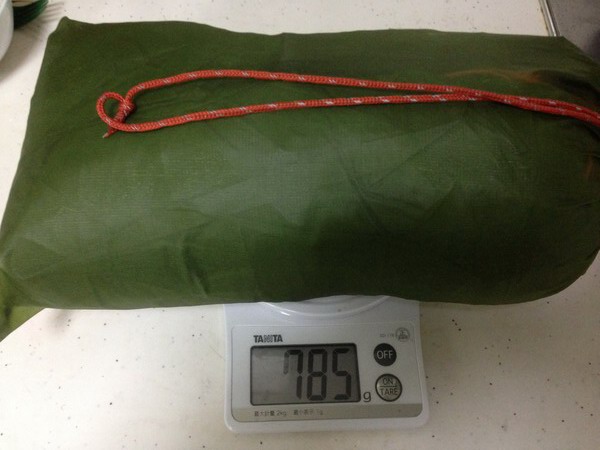

天幕本身483g。

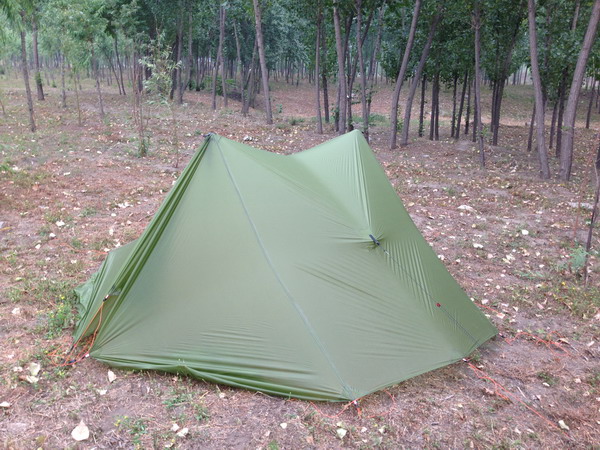

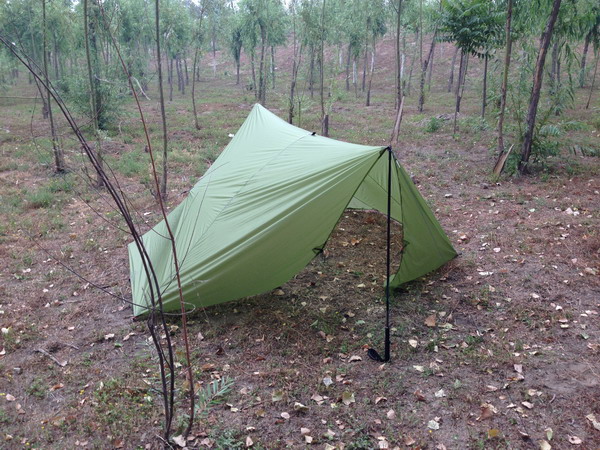

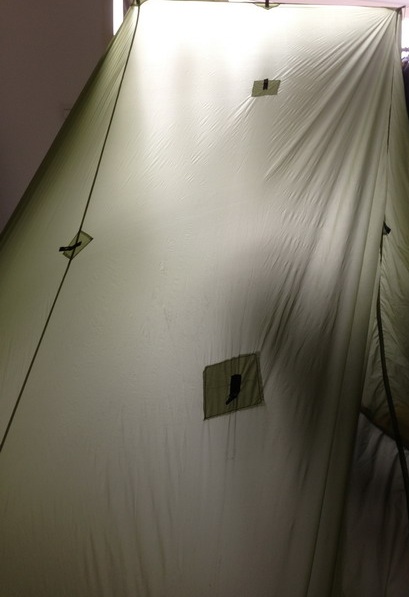

剩下的看图吧。
