山瑞头灯D100的拆解及改造

soarrow · 发表于 2013-12-30 21:50

玩手电头灯好几年了，最近一次夜袭爬山，聊天说到这个，然后把同伴的山瑞头灯D100给拿回来改改，主要是更换LED，使光源色温从冷白变为暖白。

1. 把头灯D100的绑带去掉，边上是新买的Cree XPG2 R5A，暖白光的LED。

D100

2. 在拆解之前先拍一张光斑照片，为了前后一致性，手工设定相机的色温为5500k，拍摄光斑的参数为ISO100、快门1/100s、光圈是2.8(Contax YC 口的28/2.8镜头)。

冷白光斑

3. 掀开头灯后盖，这款头灯是用3节AAA电池

开后盖

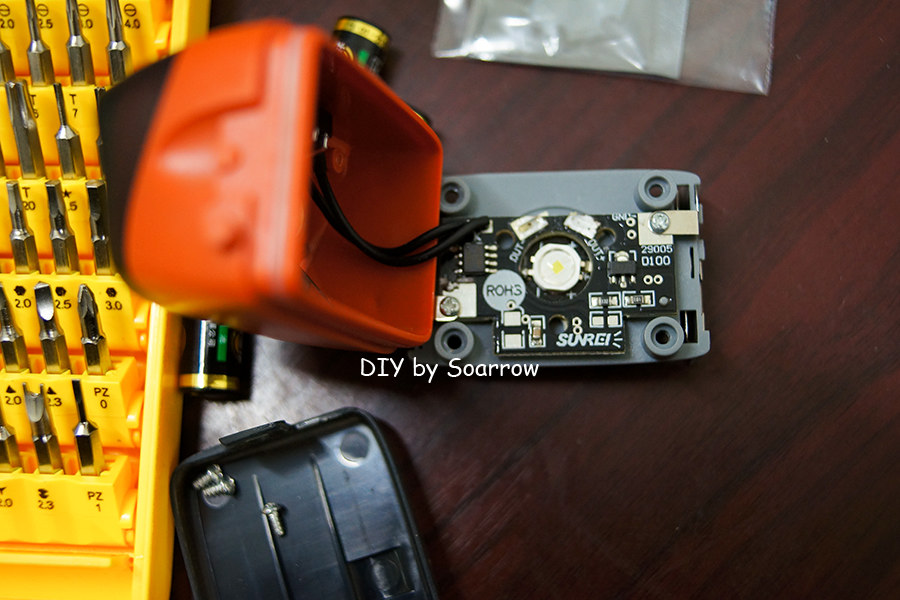

4. 电池仓有4个小螺丝，拧下，露出内部的电路板、LED、光杯、开关

拆电池仓

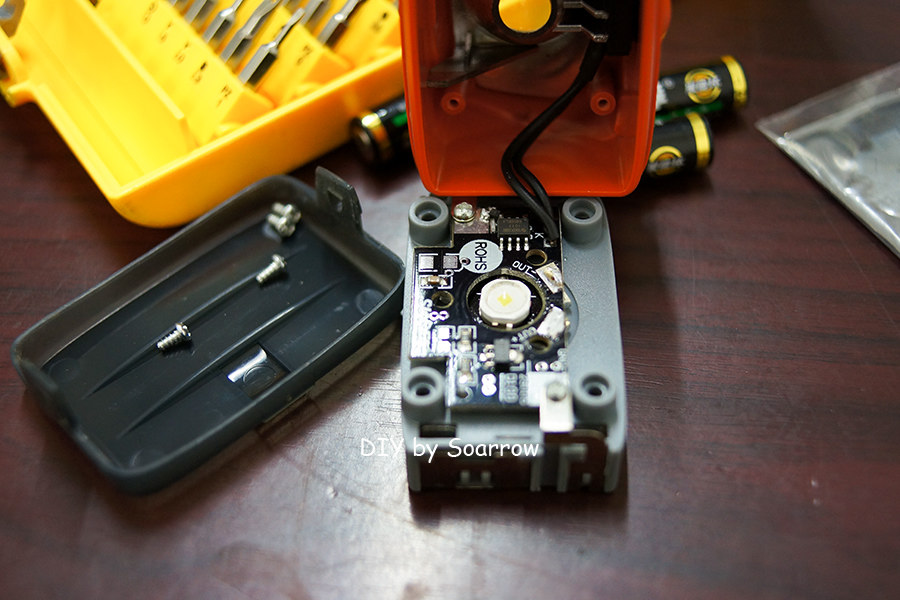

5. 头灯电路板细节图，电路比较简单，一个单片机，一个类似于7135的8772

电路板

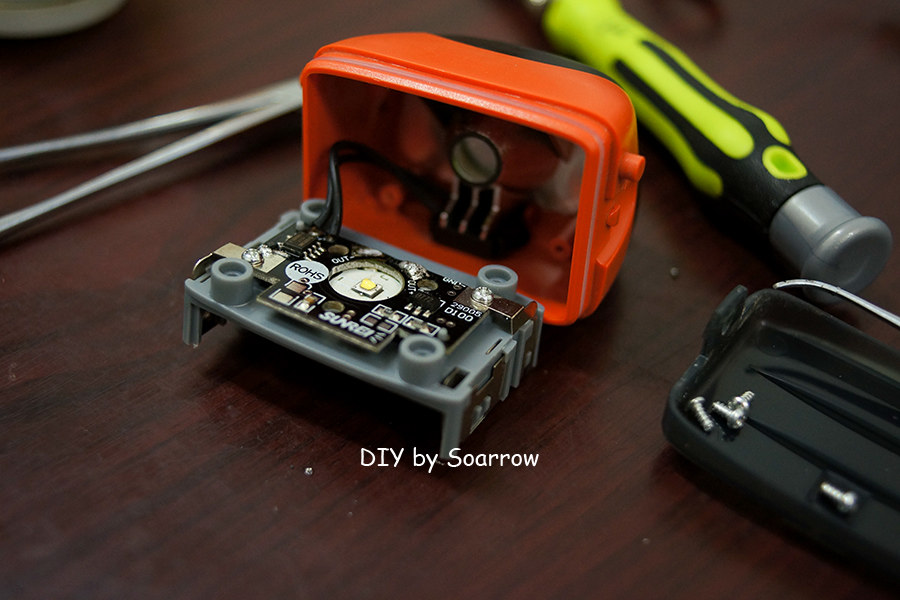

6. 继续拆解，电池仓和电路板是通过螺丝来固定连接的，没有焊点，没去测量实际的接触电阻。

继续拆

7. LED没做任何散热措施，这也是3AAA头灯常见的通病。

D100的LED无散热

8. LED是直接焊接在电路板上的，白菜白光还是给力，折腾两下就取下来了，典型的大粉团灯珠。

拆LED

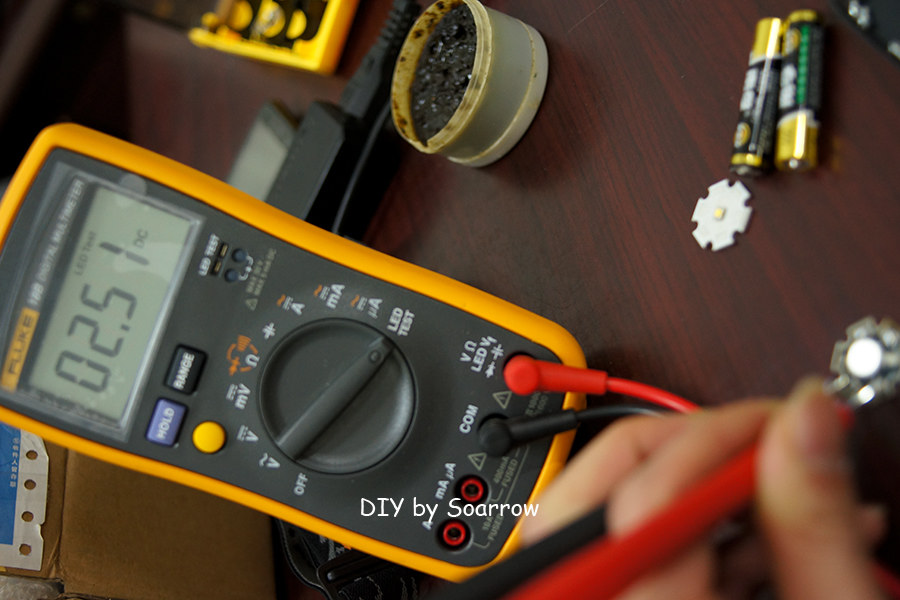

9. 测试一下大粉团和XPG2的VF --- Fluke18B的新功能。粉团的VF是2.51v，XPG2 5A的是2.57v。

粉团LED的VF

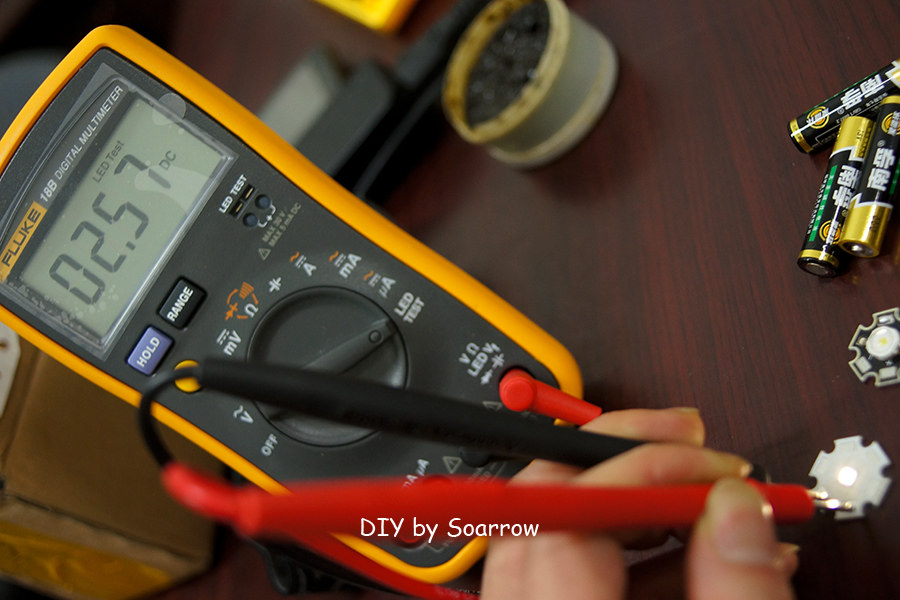

XPG2 5A的VF

10. 剩下的工作就很简单，把XPG2 5A焊到电路板上，并调整位置合适。

焊接安装

11. 完工，看看光斑。为了前后一致性，手工设定相机的色温为5500k，拍摄光斑的参数为ISO100、快门1/100s、光圈是2.8(Contax YC 口的28/2.8镜头)，而且相机和头灯的位置保持前后一致。
结果显示很黄，光斑变大---泛光好了，光照度不减---亮度木有降低。

暖白光斑

光斑

[ 本帖最后由 soarrow 于 2014-1-2 10:24 编辑 ]

onetwo · 发表于 2014-1-1 11:35

楼主厉害！
羡慕楼主的动手能力啊，我有一头灯也曾想进行类似改造，但心有余而力不足啊。

zdh · 发表于 2014-1-1 18:35

电路一直是我大学课程里的弱项，羡慕楼主动手能力。

soarrow · 发表于 2014-1-1 22:36

原帖由 onetwo 于 2014-1-1 11:35 发表
楼主厉害！
羡慕楼主的动手能力啊，我有一头灯也曾想进行类似改造，但心有余而力不足啊。

如果在北京的话，俺可以帮你改

soarrow · 发表于 2014-1-1 22:37

原帖由 zdh 于 2014-1-1 18:35 发表
电路一直是我大学课程里的弱项，羡慕楼主动手能力。

都是自学，瞎折腾
这些真不难

darzui · 发表于 2014-1-1 23:07

这头灯像极了pt eos啊。

小风车 · 发表于 2014-1-2 08:53

1.镜头不错呀
2刚好我前几天分解了P家的类似的头等，型号忘记了，是1个主灯家3个小LED那种
更换了主灯的LED，几乎和你这个一样，另外3个是圆形的LED，好久没玩电子了，知道哪里有买那圆柱形的高亮度LED不？（就是最原始的那种形状，不知这种薄片的）
3马黛茶？高端呀

soarrow · 发表于 2014-1-2 10:14

原帖由 darzui 于 2014-1-1 23:07 发表
这头灯像极了pt eos啊。

确实很像，但是电路性能比EOS差的不是一点半点，电路效率太低，本来3AAA的电量就小，效率不高的话续航差别很大。
所以好好用你的EOS吧。
不过新款的LED，就是Cree XPG2 R5A的色温比之前给你换的XML T6-3C还是4C又或者XPG R5-4C的色温更黄更暴力，光效倒是差不多--尤其小电流情况下。

soarrow · 发表于 2014-1-2 10:22

原帖由 小风车 于 2014-1-2 08:53 发表
1.镜头不错呀
2刚好我前几天分解了P家的类似的头等，型号忘记了，是1个主灯家3个小LED那种
更换了主灯的LED，几乎和你这个一样，另外3个是圆形的LED，好久没玩电子了，知道哪里有买那圆柱形的高亮度LED不？（就是最 ...

1.机身Nex 5N，镜头Contax 28/2.8 YC 口

2.高亮的圆形LED俗称草帽，在X宝搜索“草帽 LED 高亮”就会有一大堆，我不玩这个，所以没法推荐具体的。
3.是这个茶，，，不过真心不知道是不是高端，放着很少喝。

[ 本帖最后由 soarrow 于 2014-1-2 10:24 编辑 ]

onetwo · 发表于 2014-1-2 15:39

嘿嘿，楼主热心肠！谢谢楼主的好意，就不麻烦楼主了。
有了小宝宝，现在很少外出了，即便外出也是手电打主力，头灯只负责营地照明，凑合用吧。
另：我的头灯是BD spot。

nn游侠 · 发表于 2014-1-3 13:27

瘦肉玩户外玩过界了哦真心不错赞！

我潜心一年多，也为我母亲DIY了一款护理床，并申请了国家专利，可以按键操作实现任意角度坐卧躺、左右翻身、便板开闭、便盆进退、大小便后温水冲洗肛门会阴，暖风烘干，信号检测音响报警、还有餐桌输液蚊帐架、还可人工辅助洗头泡脚、甚至洗澡。

已经不是户外装备了，不过有人要是玩户外摔伤了、病残了、长期卧床了就用得着了。

还是那句话：兴趣是最好的老师。

斑竹要是觉得这帖不适宜就删除吧。

soarrow · 发表于 2014-1-3 14:16

原帖由 nn游侠 于 2014-1-3 13:27 发表
瘦肉玩户外玩过界了哦真心不错赞！

我潜心一年多，也为我母亲DIY了一款护理床，并申请了国家专利，可以按键操作实现任意角度坐卧躺、左右翻身、便板开闭、便盆进退、大小便后温水冲洗肛门会阴，暖风烘干，信号 ...

游侠老哥说得挺好，兴趣就是最好的老师。我当时就是想给自己长线or雪山路线给折腾个好点的头灯，然后就慢慢折腾上了。
