我做的烟囱型酒精炉

mc鲁迅 · 发表于 2008-5-23 22:36

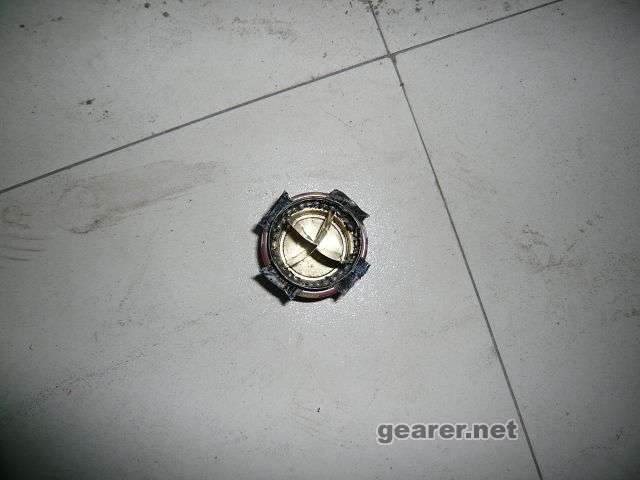

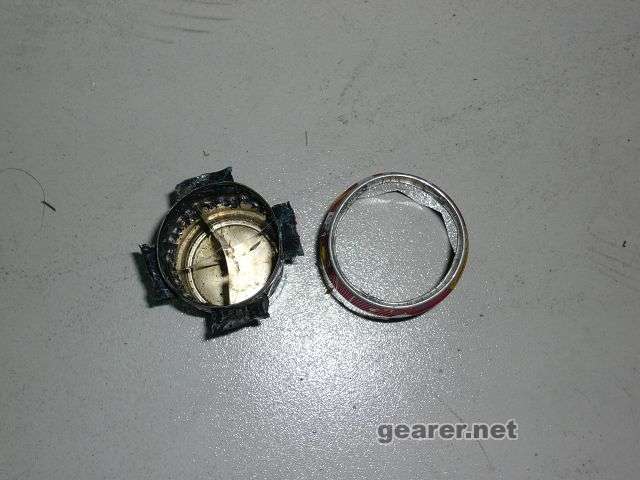

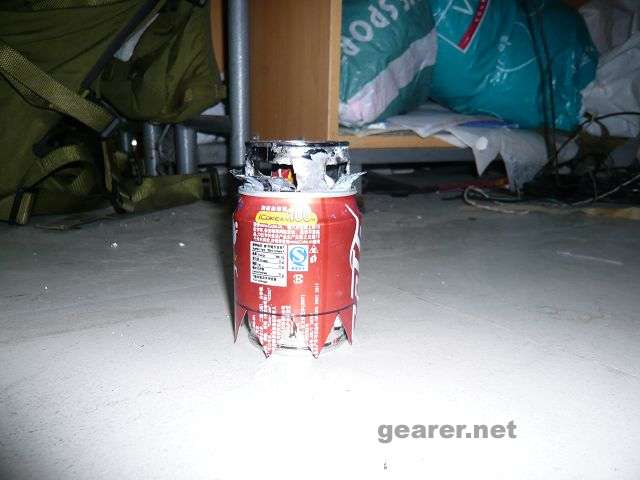

先上图拆开和安装好的

mc鲁迅 · 发表于 2008-5-23 22:37

然后是点燃的情况

mc鲁迅 · 发表于 2008-5-23 22:38

和另外一支同样结构的炉子在一起

mc鲁迅 · 发表于 2008-5-23 22:41

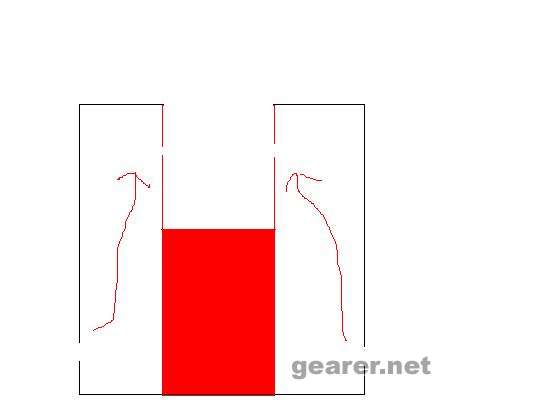

原理图

[ 本帖最后由 mc鲁迅于 2008-5-23 22:42 编辑 ]

mc鲁迅 · 发表于 2008-5-23 22:43

这个炉子的制作源于zenstoes.net上的一个烟囱炉的变形
http://zenstoves.net/CatCanStove.htm

本着怎么方便怎来的原则找了一堆易拉罐动手做的
从原理上分析这个炉子高度越高空气受热越充分
但是过高的炉体及内侧开口位置会导致酒精难于蒸发影响功率
因此吸取自己做sideburner的经验在腔体内加入一些铝片方便导热

总计使用了一个雀巢咖啡罐两个易拉罐
雀巢咖啡可以像我这样直接在中部开孔把上部变成锅架也可以在上部打孔这样就需要额外的锅架并且高度会进一步增加
两个易拉罐一个剪掉下半身的一部分同时把上面挖开大小刚好可以插入雀巢咖啡罐
另一个斩首削足把中间部分裁成长方形或别的形状用来做导热片
制作是要注意内外开孔要足够大同时拉开距离

影响这个炉子的几个因素是
1 内外开孔大小及距离
2 导热是否良好

做成之后燃烧时酒精一直保持沸腾状态
烧开500ml水大约5分半

[ 本帖最后由 mc鲁迅于 2008-5-23 22:56 编辑 ]

mc鲁迅 · 发表于 2008-5-23 22:57

大图还是移步水电那里看
http://chinaul.net/bbs/viewthread.php?tid=127&extra=page%3D1

mc鲁迅 · 发表于 2008-5-23 23:08

一点小经验
1 孔可以先开小后开大慢慢试验
2 记号笔很好用配合纸带做了大多数定量工作
3 彩云叔叔说的对千万别限制热空气和酒精蒸汽混合的产物
4 注意保护自己戴手套什么的我习惯用一块布遮手抓东西都方便
5 大胆假设小心求证

xiaoarcher · 发表于 2008-6-15 13:41

这个变形携带性能和稳固性可能不及原始版本，不过下次有时间还是要做做看！

mc鲁迅 · 发表于 2008-6-15 14:08

原始版本？难道说的是SIDEBURNER？

xiaoarcher · 发表于 2008-6-17 20:17

烟囱炉的原始变形更低矮，更结实
有空我就结合MC做的和原始变形设计，做做看

mc鲁迅 · 发表于 2008-6-17 22:36

对 zenstove上的原始版更矮更宽
我是因为手边最方便就是易拉罐才这样制作的
