玩酒精炉以来的一点心得

joker

受教育了~

nn游侠

很仔细地看了LZ的介绍和图片，启发很大，也越觉得高深巧妙了，解决了压力喷射的难题。一直就是想尝试着做这样的“气炉”啊。

我看好大排档油炉的油管，外径大约就是3mm的样子，只是这样一来，似乎不能穿填充物进去了，而没有填充物，酒精就不会自己上升汽化。

战鹰

彩云那个的效果恐怕跟我当初弄的单孔全程预热的效果差不多，如果没有专门的火焰稳定器，自己会把自己弄灭。

我当初那个可不仅仅是音像效果好，视觉效果也一样很吓人，放在厨房台面上，火焰可以最高的位置已经超过我的身高。把天棚上的塑料扣板烤的嘎巴嘎巴直响。

helenading

原帖由 <i>mc鲁迅</i> 于 2009-1-19 20:36 发表<br />
&lt;br /&gt;<br />
1mm的孔多些估计会好不少 在朋友那里见过一个黄铜+钛的成品炉子 黄铜筒座+钛筒芯 结合很好<br />
火焰大且漂亮 缺点就是黄铜底座太沉

<br />

好的，明天就试试多开几个孔。另外一直在找包裹电缆的铜皮，0.1MM的那种，如果用超薄的铜罐做，估计效率会提升一个台阶，只是更难找了。

helenading

原帖由 <i>彩云指南</i> 于 2009-1-19 21:27 发表<br />
好严谨的科学精神啊，赞一个<br />
<br />
效率上来说，铜管这种应该是做的非常不错的了，如果追求一个大功率，我有个设计，可惜没办法实现，xd能动手有资源可以试试，这个只是个原始设计，可以在这个基础上做改进

<br />

谢谢彩云老师指点，从图上看，这个版本应该做出来非常迷你，很有兴趣试试。

helenading

原帖由 <i>nn游侠</i> 于 2009-1-19 23:21 发表<br />
很仔细地看了LZ的介绍和图片，启发很大，也越觉得高深巧妙了，解决了压力喷射的难题。一直就是想尝试着做这样的“气炉”啊。<br />
<br />
我看好大排档油炉的油管，外径大约就是3mm的样子，只是这样一来，似乎不能穿填充 ...

<br />


游侠兄有时间发张油管的图片上来，大家一起探讨一下。坛子里高手很多，诱惑他们出来是很有可能的。你注意看“那个谁”的帖，几句话就可以看出这种炉子他绝对算得上行家，爱版就不用提了，正宗高手。

helenading

23楼是否QBQ的老大。另外如果做彩云老师那个版本，我不敢在高度上做文章，最多开六孔，加大外径尺寸，降低高度减少接触面。你牛，全程喷射我确实不敢，酒精燃烧的速度过快，浪费不说，喷射速度超过火焰燃烧需要氧气的速度，会自己弄熄。

helenading

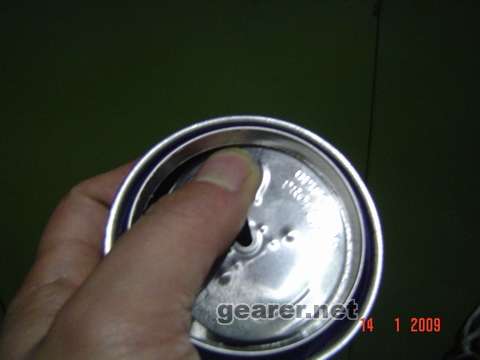

交今天的作业，给没试过的新手提供入门级的东西，有更好的想法请一定不吝赐教，让更多的兄弟受惠。图一的两种是高度，开孔位置，数量，孔径均为同样的半开放式酒精炉，区别是一个用顶做，一个用底做，夹层空间大小不同而已。剪外皮我就不多说了，用自制固定的刀片切割，或者胶带在罐体绕一圈后用剪刀都可以，反正这些做法都谈不上什么精度，满足自己的心瘾而已。第二张是开顶，我是在废品站找了一个罐子直径略大点的，把可乐罐套进去，这样下面不会产生形变，因为在上面下刀需要比较用力.旁边的底罐用的其他韩国饮料的底部，和上罐顶部的槽是对称的、需要注意的是，某些超市卖的韩国饮料并非是铝的，大家看的时候要注意，切记不要认为无接缝带气压的饮料就一定是铝罐，那种底部涂层和铝罐用的一样，非常容易混淆。没有合适的套罐也没关系，不放水切就是，只是记得准备条洗脸手巾。第三张：在底部用力刻两周，找到最薄弱点，进刀锋，然后用手轻轻向下推，不要盲目的用刀重复刻，越刻得多，线路就越乱，相反不好开，一般一两分钟顶部完全可以弄好，前提是你的刀够快。发力全在手指，手指动手腕不动，那样能保证自己的安全。第四张：刻完后稍微打磨。第五张：找其他的罐子，把刚做好的顶罐压进去，扩大外径，一般压下去一厘米足够了。再深只能废下面那个罐子了。

helenading

用尺和三角板裁一个你自己需要的内套尺寸，切记尽量平整，好的结构配合胶，才能给胶的压力得到缓解。这一步需要你拿尺反复量校。结合部分可以略长，增加接触面来提高强度，高度才是关键。第三张图是给顶部灌胶后，把内套镶嵌到顶部，直径尽量准确，卡进去为宜。这种可乐结构，难点最大就在这一步。用注射器推胶在底部可以做到相对均匀。第四张套上底盖后，用标价签写上数字，可以做到快速开孔，位置能做到相对准确，而不必耽误太多的时间。底罐我选择还是传统方法，用钳子拧一圈边来缩小，有点敷衍但是简单。不推荐用火烧一下外罐的热压方式，那是肉眼可辨的变形，导致最后套接封胶的不均匀，而那个不均匀的地方就是漏压的薄弱点。冷压虽然麻烦点，但不会变形太厉害，套接进去一点就可以在底罐均匀的抹上一圈胶，推到位后用纸抹掉。图上铝片表示的底罐高度。最后一张图是开好孔后，记得用针插入把每个孔位置向外撬一点，这样让火可以直接燃烧到罐体，而不至于向四周喷射。

[ 本帖最后由 helenading 于 2009-1-20 04:41 编辑 ]

helenading

缠上陶瓷纤维绳，绳径小的话，建议多绕几圈。这样在倒预热酒精的时候不会轻易漏在地上浪费掉，这两种版本预热都在1ML酒精以内，特别是用顶部做的那种，由于夹层空间够小，很快就能产生压力，十秒以内可以正常使用。效率方面谈不上满意，密封度不高的关系，找个铝套锅，14ML酒精烧开400ML水，只是相对比较稳定。记的标价签别扔了，留着给下个罐子开孔用。（酒精炉的顶部和锅子的底部都选择尽量平整的，酒精蒸汽相对较少溢出，不漏的话火路非常清晰，不相互影响。更不会让你端起来锅子底部还在燃烧，那是酒精蒸汽漏得太厉害，冲到锅底的关系。）
上面括号里面的话是自己推测，如果错误，希望高手出来指正，以免贻误他人。

helenading

明天交这种版本的作业，优点非常多，主流，当属主流。或许放弃可乐罐标志着玩酒精炉入了门，只是牵涉到精度更高的开模了。前面的那两个版本你可以做着玩，这种版本才是真正希望大家人手一个的。

[ 本帖最后由 helenading 于 2009-1-20 05:37 编辑 ]

mc鲁迅

越来越有看头了 嘎嘎

ynsbdtqm

原帖由 <i>helenading</i> 于 2009-1-20 02:17 发表<br />
&lt;br /&gt;<br />
<br />
好的，明天就试试多开几个孔。另外一直在找包裹电缆的铜皮，0.1MM的那种，如果用超薄的铜罐做，估计效率会提升一个台阶，只是更难找了。

<br />
楼主做东西的态度非常严谨，学习了。
不锈钢车的那个夹层不需要密封密封得多严实，夹层定为1.5mm有点不大不小的感觉。要不然就很小，定为0.5mm，要不然就很大，两个方案的燃烧原理有一点点差别。夹层小的是靠内部压力使酒精液面上下浮动，增大与炉壁的接触面，夹层大的是靠增大夹层的体积来获得更多的酒精蒸汽。“里面漏酒精到夹层的孔径1.5MM，只开了一个”，个人觉得这个明显少了，应该越大越好。燃烧孔若只有0.5mm效果也许会更好些。在楼主原有酒精炉的基础上改进了一下，画了两种方案，楼主若有兴趣可以试一下。两种方案我都用过，效果还可以。
电缆屏蔽铜皮确实有点难找，主要是控缆（kvvp）的屏蔽铜皮只有20mm宽，要宽的只有找YJV电缆才有。
再次赞一下楼主的铜管炉。

helenading

非常谢谢ynsbdtqm兄点拨。图纸保留了，第一张图如果能找到成品的罐子，开一个模具来做是最完美的，因为那可以完全摒弃讨厌的高温胶。第二张图和上面两个罐子都比较类似，我待会发罐体细节上来，我做得不好，解决不了密封的问题，希望ynsbdtqm兄能提供个方案，这样给大部分没有机加工条件的兄弟提供了方便。
另外“夹层小的是靠内部压力使酒精液面上下浮动，增大与炉壁的接触面，夹层大的是靠增大夹层的体积来获得更多的酒精蒸汽”。很惭愧，这句话我没有很好的明白。
这贴没白发，能得到更多的高手出来指点，让国内玩家用最简单的方法能把酒精炉做实用，才是目的。即使效率上去了，下一步还要考虑火力大小的调节。（前提肯定是U）
  再次诚谢ynsbdtqm兄指点。

[ 本帖最后由 helenading 于 2009-1-20 17:42 编辑 ]

helenading

为什么说是主流，因为简单，极其简单易学，比上面的更轻，结构也更合理（ynsbdtqm兄第二图）。下图中两款炉具的高度不同，夹层空间不同。ynsbdtqm兄理论结合实际力求准确，我只能每次做一对来比较，郁闷死了。下次做之前我先请教他，否定一个。哈哈，总算骗了个高手出来。高的那个用钢锯在瓶口割条槽，深度2MM，矮的那个把瓶口截短到离罐底距离1.5CM后同上，目的是减小夹层空间。然后切开瓶身，靠瓶口那面留罐身1.8CM，矮版本总高44MM。开孔位置在1.4MM，孔径1MM，数量八。把瓶口倒置压进去，开胶（胶不好，铁定漏），因为和上面版本不同，火焰是直接烧在这个位置。预热时间6秒，预热酒精0.6ML，13ML酒精六分钟烧开400ML水轻松（通常酒精都是宁愿多放，家里客人多，兼表演和推广性质），实际不到。但使用多次后，胶的问题，开始漏气导致效率有所下降。

helenading

如果说上面这个够主流的原因是做起来简单，高效，也够U，任何兄弟都可以在超市进口食品区找到类似的瓶子。那么下面这个在我眼里目前是王道，重量更轻，效率更高（结构参ynsbdtqm兄第一张图），只用一层，用模具冲压，上面漏气的问题根本就不存在，完全一体化，这就是结构的优势体现。

bamboo

学习……

msck

是不是下图这个结构,如果是这样是够安逸的,只是加工起来对工具,手艺要求高了点,哎,只能YY了.
PS:看坛子里的老贴介绍用不锈钢保温杯,这到是现成的,打几个孔就行了,只是尺寸,重量不大合适,郁闷,而且不锈钢的用过之后容易生锈

[ 本帖最后由 msck 于 2009-1-21 13:29 编辑 ]

沈阳小懒猫

原帖由 <i>msck</i> 于 2009-1-21 13:17 发表<br />
是不是下图这个结构,如果是这样是够安逸的,只是加工起来对工具,手艺要求高了点,哎,只能YY了.<br />
PS:看坛子里的老贴介绍用不锈钢保温杯,这到是现成的,打几个孔就行了,只是尺寸,重量不大合适,郁闷,而且不锈钢的用过 ...

<br />

不锈钢的用过了容易生锈 这个怎么解释

ynsbdtqm

原帖由 <i>helenading</i> 于 2009-1-20 17:38 发表<br />
非常谢谢ynsbdtqm兄点拨。图纸保留了，第一张图如果能找到成品的罐子，开一个模具来做是最完美的，因为那可以完全摒弃讨厌的高温胶。第二张图和上面两个罐子都比较类似，我待会发罐体细节上来，我做得不好，解决 ...

<br />
    兄弟客气了，应该向你学习才对。

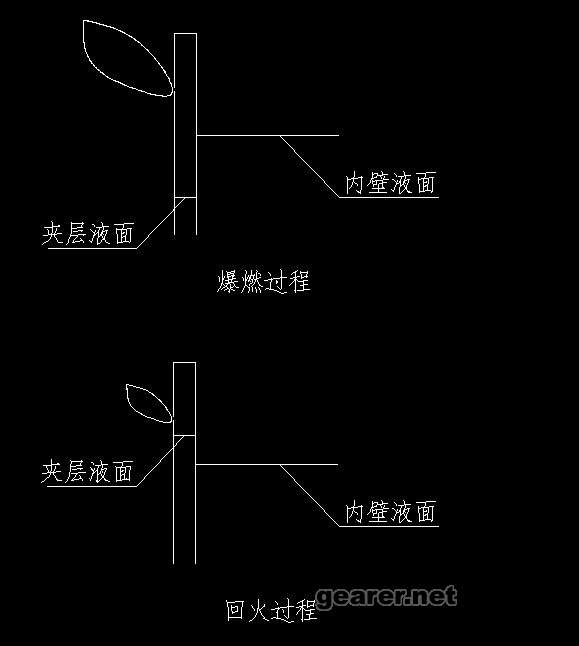

    先说夹层的事，内衬做成锥形的不需要分析，无非就是让更多的酒精蒸汽走外部小孔。夹层非常窄的情况，可以把燃烧分成两个过程，首先，爆燃过程，由于夹层空间非常小，酒精汽化形成很大的压强，把夹层液面向下压，这时夹层液面低于内壁液面（千斤顶原理），第二，回火过程，酒精蒸汽从小孔喷出，压力降低，这时夹层液面与内壁液面持平或略高于内壁液面（惯性问题）。由于这两个个过程比较短，因此火焰是持续的，就像你把燃烧的酒精炉轻轻晃动一样，让酒精接触液面以上的灼热炉壁，这就可以获得更多的酒精蒸汽，只是这个过程是自动进行的。至于我说不需要密封得太严实，主要是按流体力学原理，蒸汽通过相对比较大的小孔受到的阻力小要小，因此大部分的蒸汽会从小孔喷出，即使有少部分从密封处漏出，按我图1的结构，这也和小孔出来差不多。

    窄夹层的酒精炉，我原来有个铜的，现在在彩云那里，淘宝找到一个钛的，供你参考。另外我的图1也有个错误，内壁少了一个小台阶，若没小台阶定位，放上去会左右晃动的，窄夹层的开孔我觉得不必14mm，可以离杯口近些。

    密封的事就不懂了，手工制作你比我强，因为我们单位有加工厂，首先考虑到的就是机加工，非专业人士不敢乱说话，请兄弟原谅。
