从老款KOVEA CAMP4的164g瘦身,到34g Beijing奥运纪念版挡风板，俺的UL之初体验

光影无间

作为驴子，无论是FB还是ZN，我们都希望有限的背包容积内，能够装的越多而重量却越轻！俺也不例外！可没有那多富余的米去烧UL的成品牛货！

   临渊羡鱼不如退而结网！

   而用足用好手中既有装备的同时，充分发挥自己潜能，变废为宝，diy+ul,又何尝不是茶余饭后一种好的体力、脑力锻炼方式呢！

   言归正题！

[ 本帖最后由 光影无间 于 2009-6-25 14:01 编辑 ]

光影无间

三年前朋友给了我一个坏了电子打火的KOVEA CAMP4（当时没称，不知道重量，后来上网查询老款的是340g、新款的支腿能锁死是290g,朋友给我的是老款），网上找不到老款的图，只有新款的，如图1。

光影无间

CAMP4这款分体式炉头好处不用多说，炉盘大，重心低、火力猛，但弊病就是太重！刚拿到手，俺就把电子打火和炉座连接部分整体锯下，估计轻了十几g！这算俺的第一次UL体验吧！由于俺不抽烟，不随身带火机，所以户外需要一个点火装置。于是拆了一个一次性打火机取电子打火，连接一小段铜电线，加胶条，diy了这个如图2。

光影无间

之后，两年来，俺一直背着拆掉电子打火装置的CAMP4爬山涉水！一直计划着上个轻量化一体式炉头，可中意的动辄4、5百大元，一直不舍得抛弃沉重的老臣CAMP4！
   而且以前俺也没有挡风板，都是蹭着别人的用，或不用！火枫的八片式挡板太重了，估计要100大多g,可折叠的那种耐用度有很差！
   继续UL CAMP4和diy UL耐用的挡板一直是俺的小小梦想！！呵呵！因此，泡8264、装备者、org、磨房等“毒坛”是俺的经常，这里边的 diy ul高人、牛人实在是太多！受益匪浅！

光影无间

闭门造车！开始自己真正的UL探索了！

一、先继续从CAMP4开始！（以下，可以对比原版图片来区分），循序渐进、七步走！

    1.先锯掉炉座多余的部分，共去掉底部的三层，并打磨！同时，将穿过进气回热铜导管连接炉座的部分也锯掉（铜导热管本身有一定的强度，使用时小心在意，没有任何强度忧患），炉座变得纤细了！如图3

光影无间

2.锯掉炉盘周边和折叠支腿一体的三片小挡风装置，打磨！最后锯掉的效果类似，扁罐一体式小炉头的炉盘，清爽多了！不过必须加快diy大挡板的进度了！图4

光影无间

3.ul三条炉腿，反复的锯、打磨、钻孔。每副支臂上，还用电钻打了两个小孔!甚至连支脚都要锯出脚趾状，ul无罪啊,折叠铆钉附近的ul打磨，最困难了，三棱挫、圆锉、钢锯，轮番上阵！！图5

光影无间

4.ul炉盘接触套锅的三条锯齿支点。钢锯沿着对角线锯、打磨，几经周折，由长方条状，改造成细长三角状。图6

光影无间

5.拆下底座反面的全幅薄钢制挡板，裁一超小的薄铝片，打孔，拧上螺丝，重新安装！并再次全方位打磨底座！图7

光影无间

6.适度打磨进气阀铝盖板外角边缘、调节阀和铜连接管。图8

光影无间

7.打磨炉座连接支腿的三个钢制螺丝平面！几乎削平一半厚度！图9、10

光影无间

大功告成，上称，176g。图11, 340g-176g=164g,净减164g哦！

光影无间

炉头折叠效果。 图12

光影无间

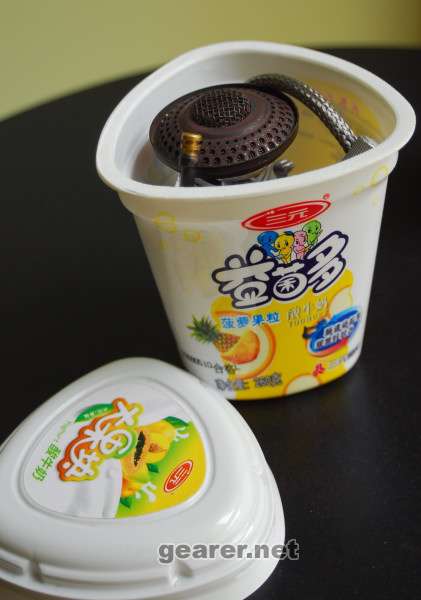

Camp4 原装包装盒，电钻打孔ul后，仍然有64g,还是用三元吧，才21g!哈哈，首都品质，大家放心！
图13、14、15、19

[ 本帖最后由 光影无间 于 2009-6-24 18:15 编辑 ]

光影无间

连罐上锅室内整体效果  图16

光影无间

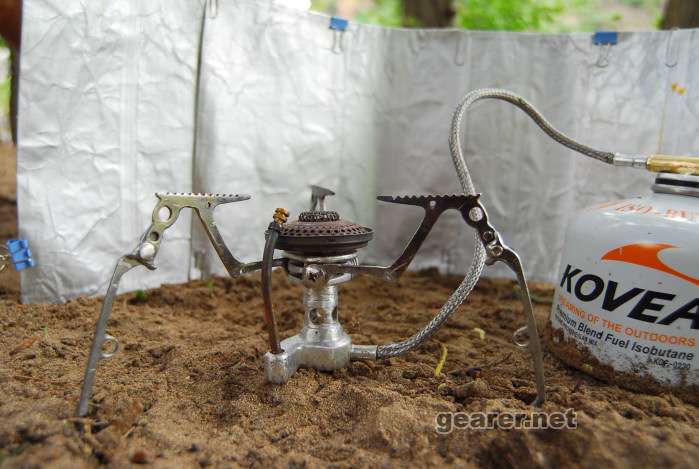

野外实战效果    图17、18

光影无间

二、diy ul挡板三个阶段！

   1.装修吊顶剩下的铝扣板diy，参照火枫八片装的设计,不过后来放弃了，八片就108g!太重！图1

光影无间

2.三元牛奶利乐枕包装袋版！5个包装的铝箔内面！47g,有点是轻，高反射、好折叠便携！缺点是抗风性差，大风需要地丁和小架子辅佐！图2、3、4

[ 本帖最后由 光影无间 于 2009-6-24 18:20 编辑 ]

光影无间

3．隆重推出beijing2008奥运纪念版34g的三片组合挡风板！图5A

光影无间

去年8.8买的奥运纪念装500毫升高罐百威易拉罐啤酒！一年来，一直陈列着没舍得开！

   最近灵机一动，舍不得孩子套不到狼啊！呵呵

   于是开工！测量、裁剪！打磨！图5、6、7

[ 本帖最后由 光影无间 于 2009-6-24 18:23 编辑 ]
