DIY投影仪托板

盲目HAPPY分子 · 发表于 2005-12-17 22:11

出门玩回来，难免要搞个幻灯会什么的，大家乐和乐和。
不过，用什么办法支投影机呢？
一般也就是弄张桌子，再用一堆书把投影机垫高。
麻烦不说，这书堆颤巍巍地还挺悬。

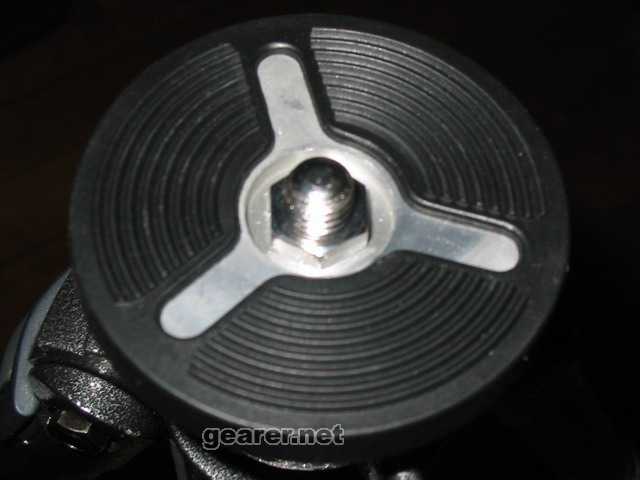

专业的做法呢，就是在三脚架上拧一块托板，用来放投影、幻灯机。确实非常灵活方便。譬如这块曼福图的托盘：

注：图片来自 http://www.xiaodaodao.com 版权归小刀刀所有，这里仅作为说明引用

盲目HAPPY分子 · 发表于 2005-12-17 22:20

问题是，这么一块25cm×35cm铝板，售价几何？
人民币225大元！
而且面积还不够大，大一点的幻灯机（如我的海鸥4400L、BRAUT 250AF）都还放不下，如果要更大面积的，价钱还要加。
当然有钱人的名言是“这点钱就不要省了，买得起马，还买不起鞍吗？”
真是晕死。
网上也有人用有机玻璃自制了托盘卖，售价60，我最初就买了一块。可是中央连接三脚架的螺孔是直接在有机玻璃板上打出来的，用久了螺孔会滑牙 :(

想起数年前，无忌上有人提到可以用塑料砧板DIY这个托盘，于是今天打定主意自己搞一个。

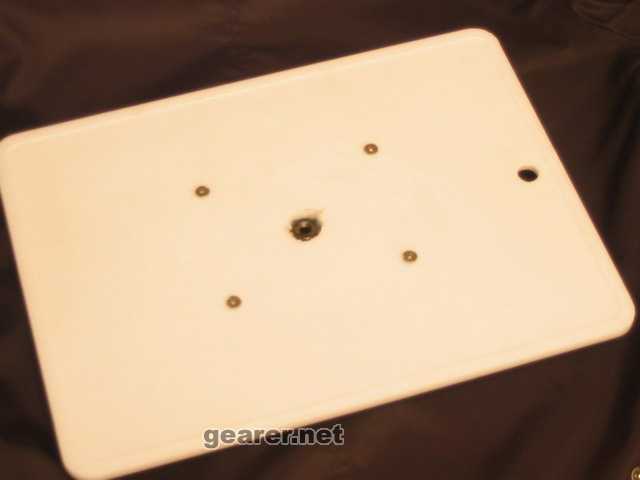

这就是那个砧板（不好意思，本来没想发贴的，写这篇纯数是给乌鸦薯熟的大作逗起了兴趣。所以是做好以后拆开来拍的照，所以已经打上孔了 :) ）

盲目HAPPY分子 · 发表于 2005-12-17 22:25

在塑料砧板中间打孔、攻螺纹，找一家五金冷作店（就是街边很多的做防盗铁门的店），5分钟就可以搞定。
可是会有我前面提到的问题－－塑料螺纹不耐用，时间久了会滑牙。
于是我决定来个狠的。

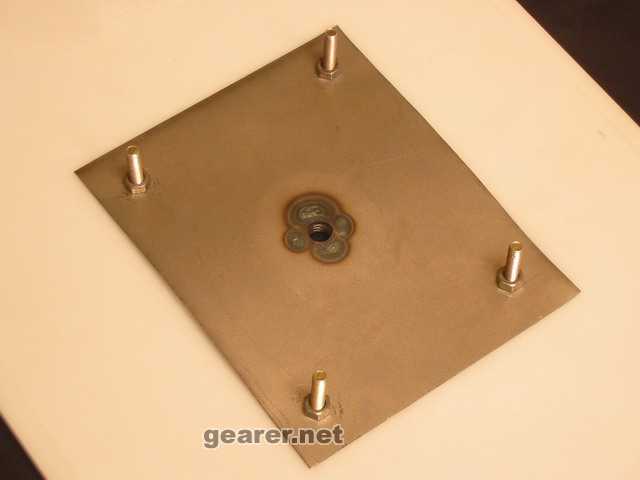

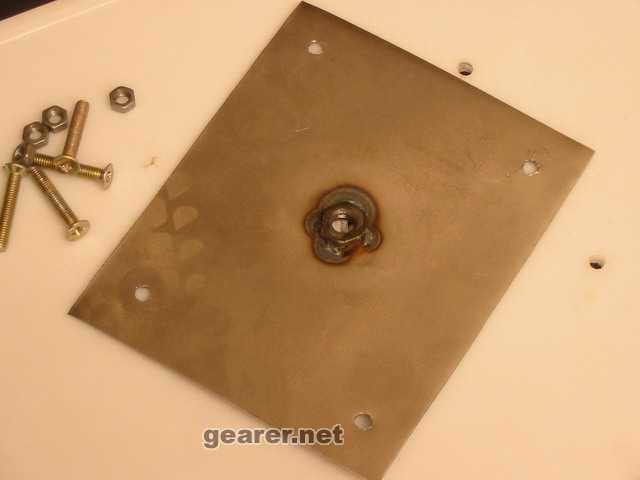

找冷作店切一小块铁板，中间打一个洞，焊上3/8的一个螺帽（不知道大小没关系，拿上三脚架过去对就可以了）。边上再打4个小孔用来穿螺丝：

盲目HAPPY分子 · 发表于 2005-12-17 22:31

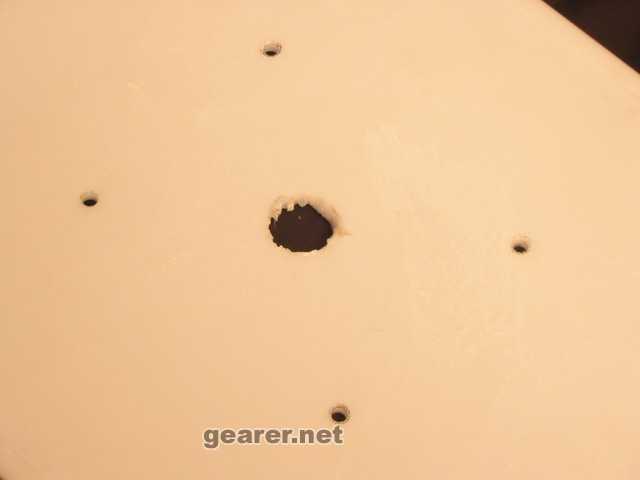

在菜板中间打一个能够塞进螺帽的洞。没有那么大的钻头，我是用铁钉在煤气炉上烧红，然后打上一圈连续的小孔，然后用根棍子用力一捅就出来了。可以看出中间这个孔边缘比较粗糙，不过不影响使用。
顺便说一下，看到很多人中间的孔位置歪歪扭扭，完全不正，这样影响平衡的。其实确定中点很简单，画两根对角线，交点就是。可是就这个小学几何问题，很多人居然也给忘了 ;)
中间孔打好以后，把前面做的那块铁板的螺帽塞进去，就可以定下边上4个螺丝的位置了。
用手电钻打上螺丝孔－－没有电钻用烧红的铁钉打也是一样的，就是边缘不平而已。

盲目HAPPY分子 · 发表于 2005-12-17 22:34

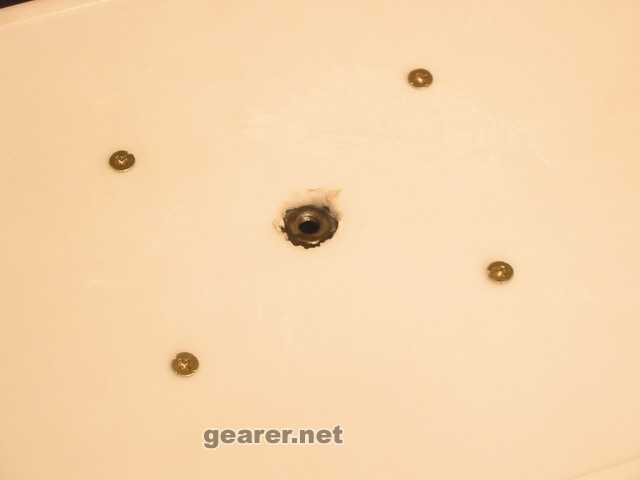

剩下的事情就简单了，拧上螺丝即可。如果要绝对的稳定，可以在铁板和砧板之间刷上一层环氧树脂胶，那可就浑然一体牢不可破了 :D

盲目HAPPY分子 · 发表于 2005-12-17 22:39

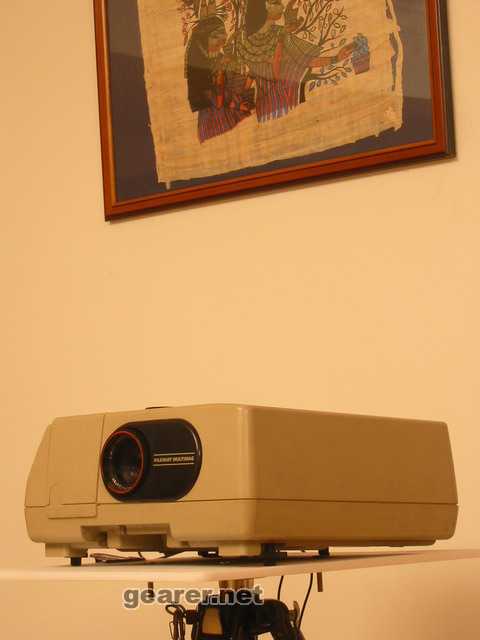

最后加上这次DIY的财务分析 :)
30x40cm砧板 13元（地摊上买的，如果是超市，要18元。如果能弄到便宜的硬塑料板或者木板，价格更底）。不过砧板有个好处，板上的条纹有很好的防滑效果，避免投影机从板上滑下来。
五金冷作铺做的铁板，包括固定螺丝螺帽等 10元（稍贵了点，可以侃侃价）
共23元－－是曼福图的1/10，而且还比它大了一圈 :)

六月 · 发表于 2005-12-17 22:46

这下我家的菜板和三角架终于能用上了。

盲目HAPPY分子 · 发表于 2005-12-18 02:42

Originally posted by 六月 at 2005-12-17 22:46:
这下我家的菜板和三角架终于能用上了。

忘了提醒一下。

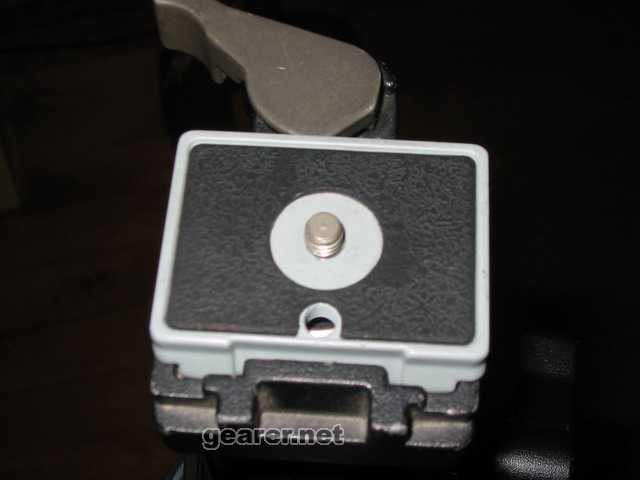

托板可以选择托在三脚架云台上，也可以选择直接托在三脚架的云台基座上。
两者螺丝直径不同。
前者似乎是1/4，后者是3/8。
强烈建议选择后者。

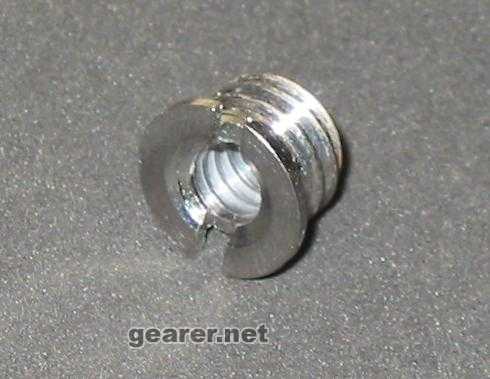

不仅因为后者稳定很多，而且也因为有很多3/8->1/4的空心螺丝卖（￥5一个）。拧上去就从大口转到小口了。
见图：

[ Last edited by 盲目HAPPY分子 on 2005-12-18 at 02:43 AM ]

绝地苍狼 · 发表于 2005-12-19 09:35

这个手工实在是好！

彩云指南 · 发表于 2005-12-19 16:16

小车兄也上猛料了？呵呵，不错不错

盲目HAPPY分子 · 发表于 2005-12-21 11:39

秋天兄是说幻灯机么？
其实很早就有一架莱卡P150的，结果一次放片的时候，给朋友从高高的台子上碰掉地上了。
后来虽然修好，但进退片还是不顺畅。
加上本来就对150W、塑料镜头的P150有点不满了。
于是发狠打算上一个250W的幻灯机（上了250W以后，一般幻灯机的配套镜头也会跟着上一个档次，这个和好相机配套镜头也高级一样）。
刚好在易趣上看到有人转让这个百灵250AF，才500元，虽然品像旧点，可是比P150强太多了。
买回来后换了新灯泡，用下来的感觉真是爽啊。

盲目HAPPY分子 · 发表于 2006-11-20 09:13

这些天朋友正在做一个抱石馆，看到我这个帖子，说有一种叫做“T-nut”的东西，直接钉在板中央就搞定了，不必那么麻烦。
我拿来一看，螺纹正好和三脚架的3/8螺丝契合。
这下做托盘就变得非常简单了 :)

长途 · 发表于 2006-11-20 09:31

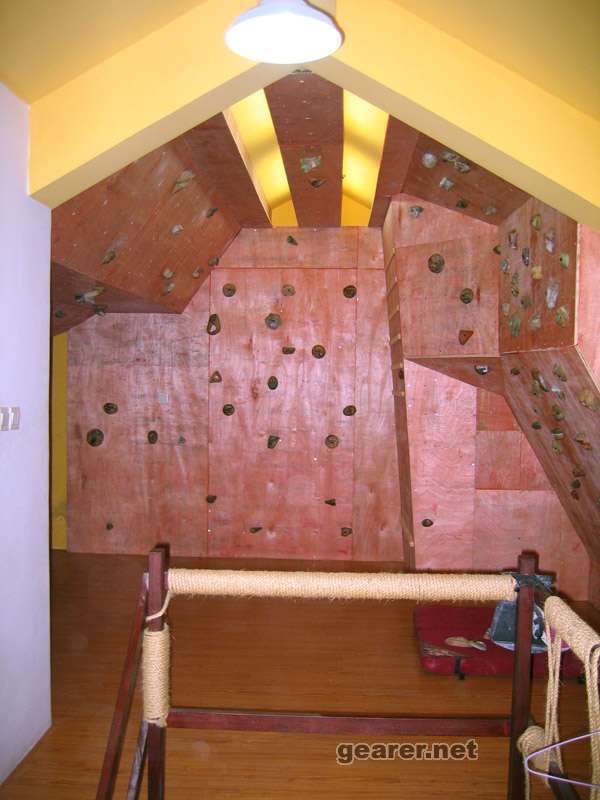

我家的抱石馆，刚刚完工的，呵呵。就是用的下面那种来装岩点的。

砾岩 · 发表于 2006-11-20 09:45

家里弄一这个，呵呵
我从家里到岩场5分钟，15分钟路程内还有另外俩岩场，还有个家伙更近，下楼就到了

长途 · 发表于 2006-11-20 10:23

嘿嘿，现在我比你更近，0分钟。哈哈
上海两个岩馆都在浦西，我家住浦东去一次8万人来回50公里，我的年卡这个月到期了，也不准备续了，因为浦东新开了一个岩馆，虽然也不算近但是怎么也比8万人近，平时在家里训练，偶尔准备去岩馆爬一下线路。

砾岩 · 发表于 2006-11-20 10:34

那个CAMPUS，角度是不是有点太直了？会不会蹭肚子呵呵？

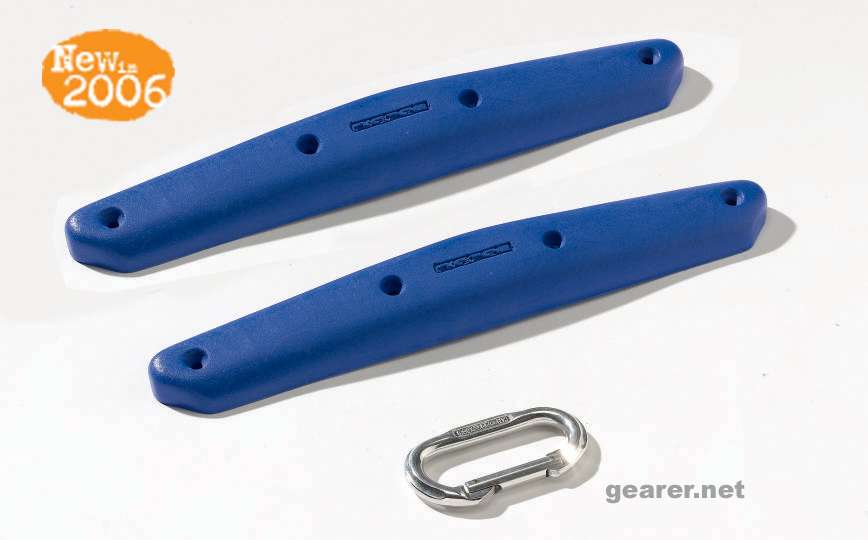

如果装上HIT指力条，可能更好玩：）

bluesboyt · 发表于 2006-11-20 10:48

搞的不错```装修的时候费了不少工夫啊。呵呵

岩点的位置是怎么设计的？

东子 · 发表于 2006-11-20 10:51

浦东开岩馆了？在哪里啊？？？

长途 · 发表于 2006-11-20 12:17

那个campus角度可以阿，反正我的肚子碰不到，除非肚子特别大的人，那几根木条做的不太好准备重新做下。
岩点位置是木板上每格25公分一个，上下两排错开10公分，本来准备20公分一个的不过买到的板比预想的薄点所以加大了距离。
浦东岩馆在张江，EP公司做的，现在已经做好了不过还没有正式开，12月正式开张。

砾岩 · 发表于 2006-11-20 13:11

木条边缘要倒角磨圆，我喜欢大跨度大仰角，身体摆动大，仰角小没法做动作
或者干脆用这个

仰角够大，用下面这玩意
