DIY带热交换器的titaniumgoat cylinder stove

xiaomaguohe

过年前看了MC发的titaniumgoat cylinder stove柴火炉，觉得可以自己DIY一个。
炉子的尺寸基本同MC同学的原版炉子一样。特此感谢MC同学提供的数据，今天好像是他生日，在此有意义的日子里........发帖以庆祝他生日快乐！！

年后找朋友拿了些0.2MM的TC4钛板。（之前想过用0.1mm的钛板，但用0.1MM镀锌板做模型时发现太薄了，1升水放在上面会压变形，所以改用0.2mm的）
烟囱可以用0.1mm钛板做，但它的价格比0.2mm的贵蛮多。

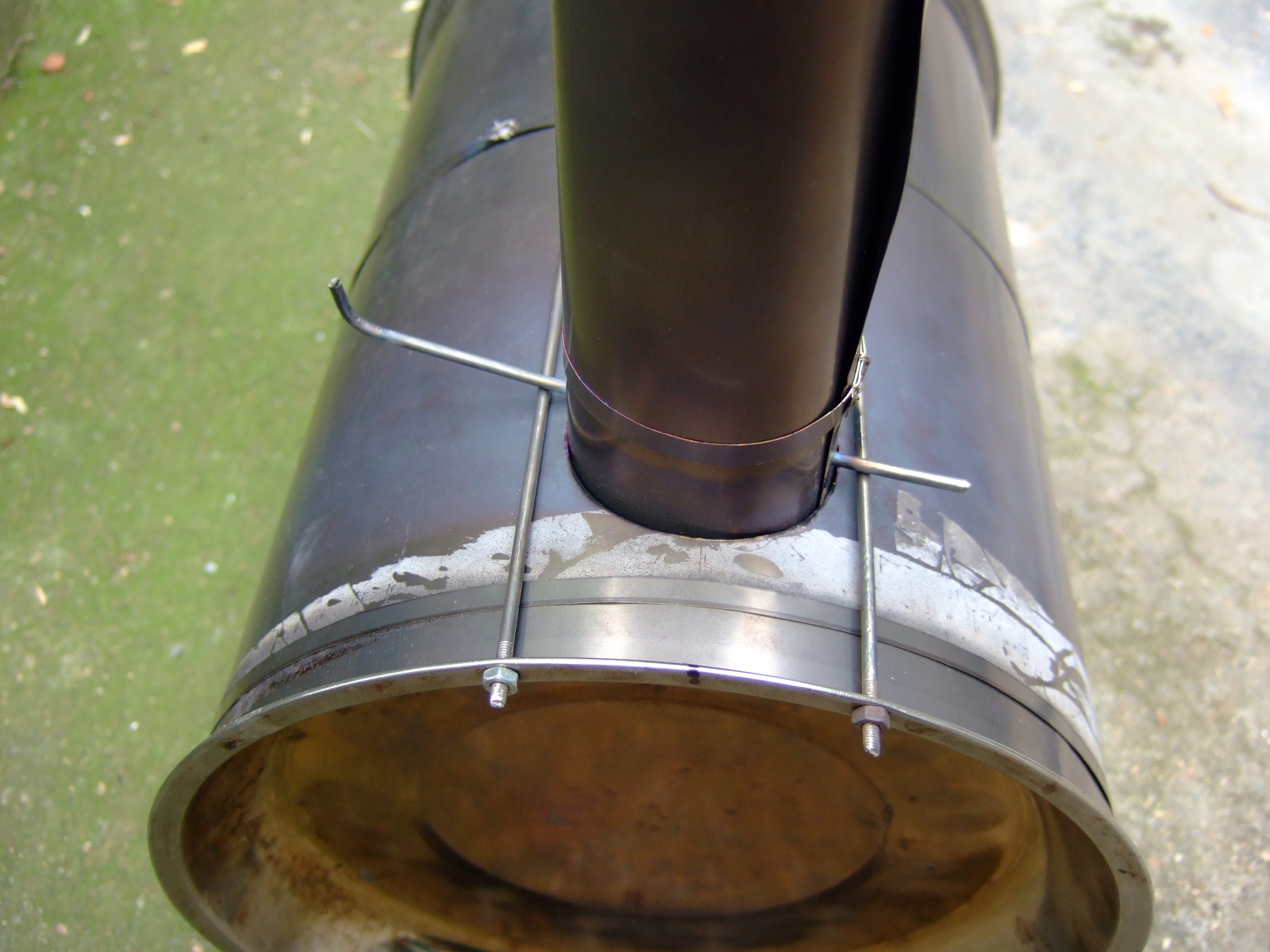

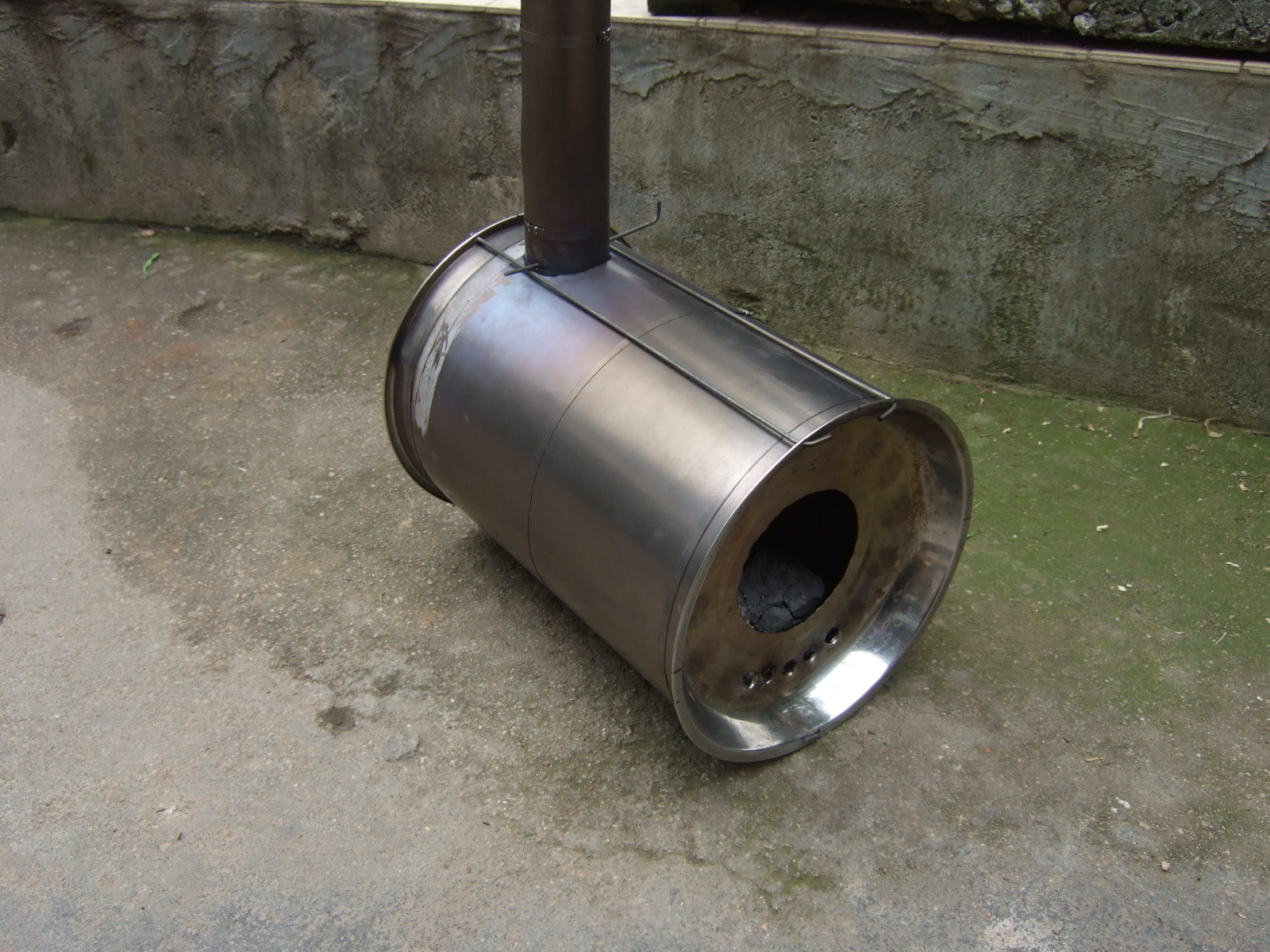

两边的封头是用直径19cm不锈钢盘子，箍圆筒细丝是用钛板剪成丝



由于朋友没有3mm的钛棒，所以只能用不锈钢代替。

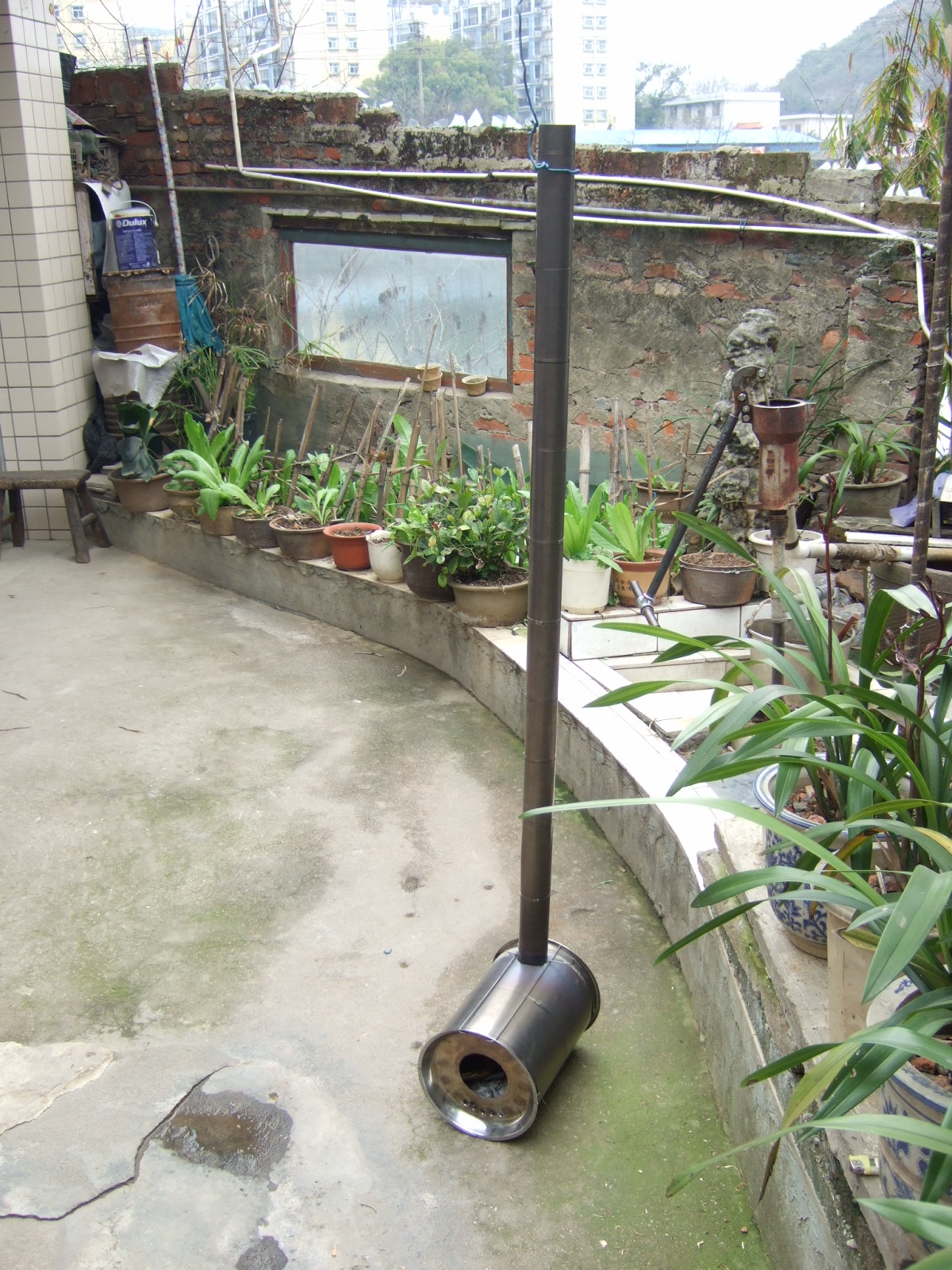

烟囱只做了1.38米，炉子烧旺后，烟囱顶不能用手碰。如果这里穿过帐篷，帐篷的布料估计被熔化。不知道原版炉子这里是怎么处理的。

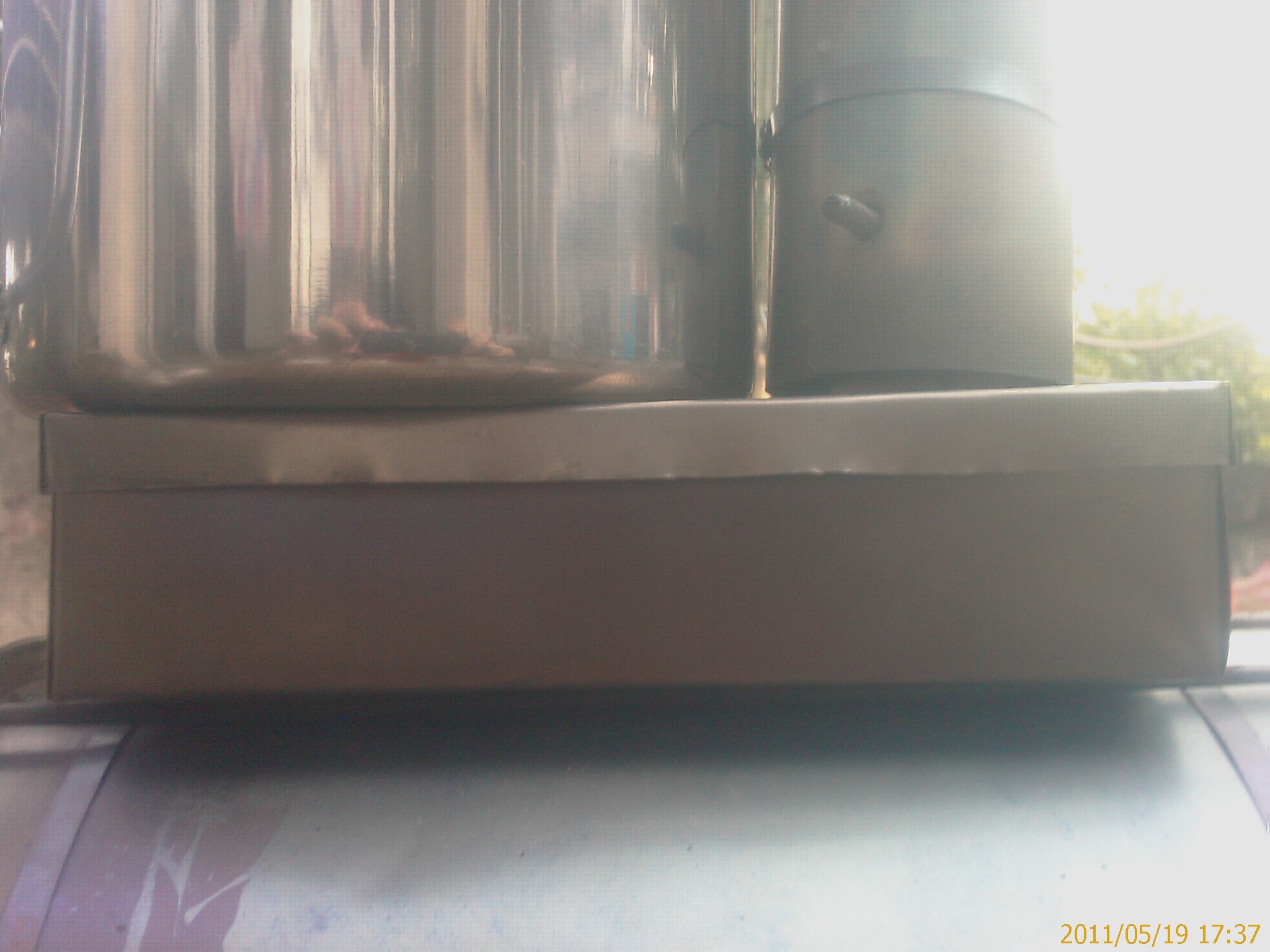

自己增加了个热交换器。烧水时间大幅缩减。用约500克柴烧开22度水用时约18分钟。这么多柴可以保持水沸腾约15分钟。

晚上烧红后的图片，照得不好，凑合看吧



[ 本帖最后由 xiaomaguohe 于 2011-5-19 20:18 编辑 ]

xiaomaguohe

沙发留位

彩云指南

终于把这个贴发出来了，做的真漂亮。

小马其实应该多发点贴的，你还有菩提都是隐藏的高手啊

虹郎

做的真不错 LZ这个下血本了 钛板不便宜啊
不知道这个能不能收纳 我现在在设计一个可以收纳的方的 感觉方的非常好

mc鲁迅

原版炉子是在帐篷那里做了个玻璃纤维布的补丁

mc鲁迅

另外 热交换器是怎么做的 求科普

彩云指南

原帖由 mc鲁迅 于 2011-5-19 23:53 发表
另外 热交换器是怎么做的 求科普

估计就是一个减少对流，热集中的盒子

酱铺

原帖由 mc鲁迅 于 2011-5-19 23:53 发表
另外 热交换器是怎么做的 求科普

另祝某人生日快乐。

[ 本帖最后由 酱铺 于 2011-5-20 00:50 编辑 ]

战鹰

应该就是个盒子,让热流拐了个弯,其实这个过程可以在炉膛内来完成,在烟囱口的下面水平放一块板但前提是要在炉子上面另外再开一个口

freelancer

热交换器不错，以前研究过。
英文应该叫 stack robber
能把热量更多集中在那个交换器和炉膛附近

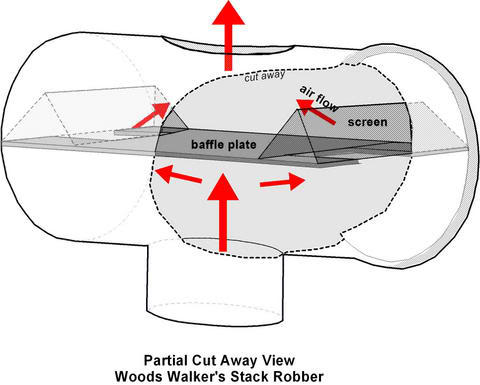

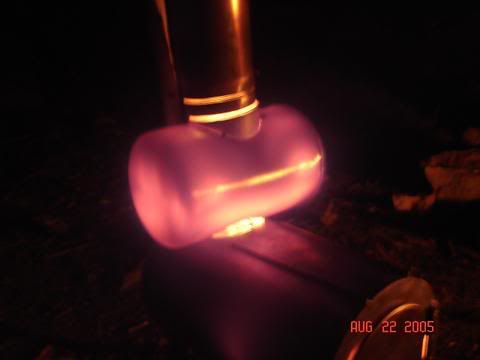

转贴两个个图片

用王老吉罐子做过，中间插一个横金属片，这个金属片两侧开孔，
类似原理图的结构，效果还好。不过个人觉得这个玩意还是太麻烦，容易熄火，也许是我做的太差。
楼主的结构不得而知，不过猜想应该和这个类似

[ 本帖最后由 freelancer 于 2011-5-20 09:26 编辑 ]

toniko

学习 学习
祝MC 生日快乐

xiaomaguohe

正如战鹰同学所说，现在的热交换器就是一个盒子，让热流拐了个弯。我原来的设计是在热交换器的顶盖安装积热鳍，让更多的热量留在顶盖上，但如何在顶盖上固定鳍片，我一直没有想好。
这个炉子的定位应该是冬季几个人长时间在野外，在一个帐篷内取暖和煮食的。北方更实用些，因为可以找到干柴。南方阴冷，就不那么实用了。
TO 虹郎：这个炉子同原版差不多，所以不能收纳得很小。另外我看你那个感觉炉膛小了，柴多燃烧时炉膛内的氧气可能不足，如果风门打开大的话，热量会白白带走很多，风门开得小又会有烟。如上所说，这种炉子是几个人用的，不是个人使用，个人使用的应该是水电走黑水那种带风扇的柴火炉。
TO freelancer:你发图片的热交换器做工真好，但0.2mm的钛板我不知道如何焊接。

战鹰

热量和空气的矛盾在正常的炉子上也是存在的!北方农村用的类似的炉子是通过烟囱的形状来解决的,通常烟囱并不时向上一直穿透房顶的,很多是向上走一段距离之后,然后水平走一段从窗户上的孔出去,这里的主要问题是要有一个直角拐弯,那东西好像不好收纳!


至于热交换器,我觉得可以通过其它方式来解决,比如我前面提到的,在炉子上表面靠近炉门的地方行再开一个圆洞,直径比锅的直径略大一点,用来拉紧前后端面的两根螺杆不时在外面,而是从里面拉端面,这两根螺杆的位置距离上炉壁要有一点距离,靠近炉门这边可以用来担住锅,靠近烟囱那侧可以水平的方上一块钛板,让热流在锅这边拐个弯在进入烟囱,只不过如果没有锅的时候就要想办法弄个挡板把座锅的口挡上才可以.
