MYOG Cuben Fiber Backpack

efun

轻量化的背包品牌如ULA、MLD、Gossamer、Zpacks等等都有很多不错的设计，然而也有些不尽如人意的地方（指一些冗余的设计不是自己的需要），所以很早就萌发了制造自己背包的想法，以前也做过一些nylon、silnylon、dyneema的背包，如今这颗才感觉比较另自己满意。这篇文章不想太多的介绍制作过程，如果谁有兴趣可以私下交流，我只想分享下我制作中的一些想法。

工业设计的第一个理念是：一个物体的功能取决于它的设计和原料。所以说任何设计都应该以功能需求为起点。当你决定制作一颗背包时，首先要考虑自己对背包的使用习惯，有一些问题要问自己，如多大容积、是否要袋鼠仓、什么样的侧兜，是否需要腰袋包、什么样的收口、什么样的压缩系统等等。当这些问题想明白后就需要考虑我需要哪些面料、什么样的扣件、织带、辅料等等。这类问题一定会困扰很长一段时间，当你了解的越多你就会发现你需要的越少，一个好的设计其实是在满足自己需求的情况下尽可能少的设计。我也是本着这样的原则做了这颗背包。主仓大约37升，袋鼠仓5升，两个侧兜各1升，重295g



背包的主体部分主要使用了1.43OZ Cuben Fiber与70D silnylon，肩带和腰带都使用人体工学裁剪，是复合男性身材的。



肩带使用2层3mm Sandwich mesh，并使用20mm nylon包边布，中间两条平行的弹性织带，主要目的是为了固定水袋管。

下边使用的是超密20mm nylon webbing与ITW whistleloc组成的胸带。


腰带内衬10mm EVA，主要是为了加强支撑作用，下次准备换用5mm的试一下。外侧是70D silnylon，内侧是与侧兜一样材质的Lycra mesh。可以看到腰带内侧有一个拉环，这个拉环主要是与其上边的几个拉环组成一个收紧系统，使得背包背部可以固定睡垫，也可以起到固定可拆卸的腰带包的作用。

背包的正面，袋鼠仓使用的是超密nylon mesh，袋鼠仓两侧各3个拉环，最下边的拉环比上两个多宽出15mm，为了保证杖尖穿过。

最上边的拉环使用了一段弹性绳与3mm绳扣，为了固定手杖的上部。

袋鼠仓中间使用了鹰嘴勾，这个扣件可以与背包背面的2个lineloc组成V形的顶部压缩系统。

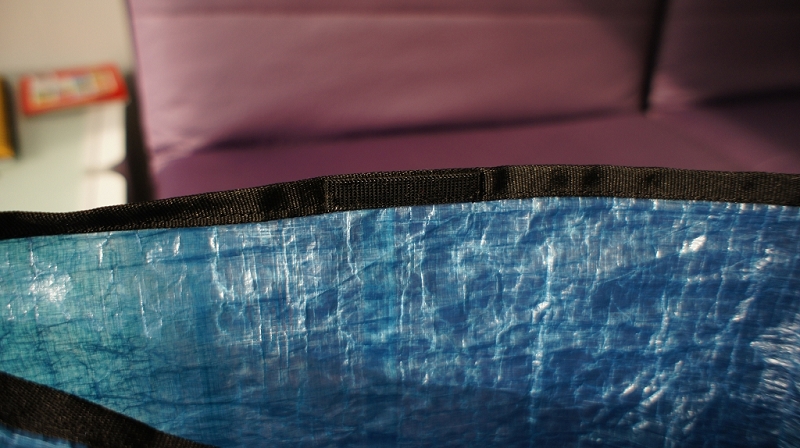

顶部使用的卷口设计，两侧是两个Lineloc WSR，中间使用10mm宽魔术贴，并使用20mm nylon包边布包边。

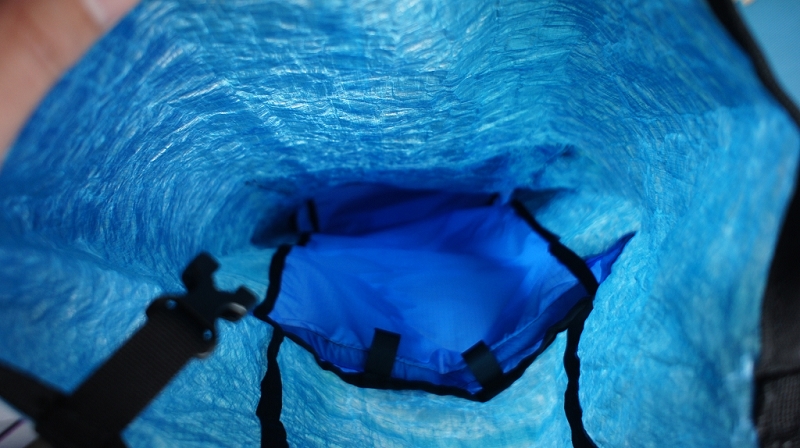

向内部看去，可以看到Cuben fiber和Silnylon的连接都使用了包边布来加强，上边两个黑色的是20mm nylon webbing的环，可以看到可拆卸的水袋仓已经被我拿下来了。短途的时候我还是习惯于使用1L platypus水袋。

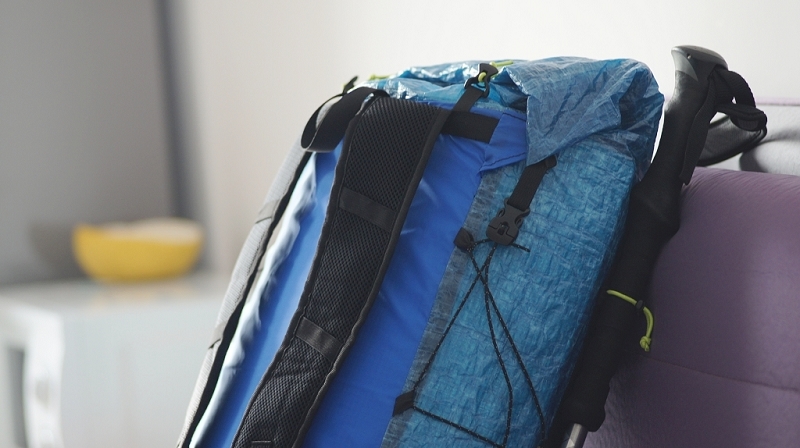

这是打包好以后的背面

可以看到我侧兜使用到了Micro Cordloc，这个小扣件配合2.5mm弹性绳可以很方便的调整侧兜收紧。

背包侧面的收紧是个三角形，使用的是2.5mm reflective guyline，当拉动三角形顶角的lineloc WSR这个扣件上的绳子时，可以同时收紧背包顶部与背包的侧面，起到压缩体积的作用。

这张图可以清楚的看到，背包底部是弧形的裁剪，主要是为了装入睡袋时最大限度的占用底部空间，同时也是为了尽量降低接触面积来减少磨损。底部一开始也考虑过使用DxG或XPAC来增加耐磨性，后来考虑包体的完整性放弃了，下一颗背包准备底部换用XPAC VX21的试试。

最后再上两张完整的背包视图



背包正面



[ 本帖最后由 efun 于 2012-1-2 17:32 编辑 ]

fight99

很有型啊。
第一次见到这样的侧面压缩系统。

[ 本帖最后由 fight99 于 2012-1-2 19:07 编辑 ]

tuoge

自己动手，厉害啊

psnake

为什么不全部用cuben？
侧面当中那个webbing环角度可以向上斜一点，这样受力好很多。

[ 本帖最后由 psnake 于 2012-1-3 00:07 编辑 ]

工兵pro

手艺真好，材料都是网购的吗？能不能把物料成本列一下？
我看个包的图版觉得太繁就没想法了，以后还是买现成不满意小改下吧

cuben好像不适合需要高度抗磨损的部位，不过70D silnylon应该也不适合吧

摘抄一段：
Sure, we can make a lighter pack out of 70d SilNylon or even 140d SilNylon, but those materials just don’t survive the alpine environment as pack bag material. In our testing, we found that we needed slightly more abrasion resistance in some parts of the pack. For these high abrasion areas, we created a NWD laminate with the same weight and type of Non Woven Dyneema as the liner, but with a scrim of 200d Dacron Oxford cloth as the face fabric. Dacron has excellent abrasion strength but poor tear strength. As we are only interested in the abrasion resistance, this Dacron NWD fabric works very well for us.
On the bottom of both the NWD and the W/NW Dyneema WorkSacks, CiloGear uses a X-Pac Dyneema fabric. To ensure superior load carrying characteristics, we use a very stiff 400d x 600d Dyneema Ripstop. The Dyneema is blended with Polyester, but retains excellent tear and abrasion strength.

[ 本帖最后由 工兵pro 于 2012-1-3 11:18 编辑 ]

mc鲁迅

做的非常漂了和专业
求缝合部位细节看看

psnake

37L，efun你对这个包的预计的最大负重/常规负重是多少？希望在使用一段时间后，给出实际负重、使用情况下发现设计上的不足或过头。。。

彩云指南

不错，很有想法并且做的也非常棒

有几点疑问
1、卷口使用了魔术贴，实际使用效果怎么样，我怎么感觉会有点麻烦
2、只是几个挂点来压缩的包的效果应该很有限吧
3、腰带上的eva垫子开孔了没，会不会闷了点
4、腰带那个莱卡的弹性料长久使用效果可能会有问题，我一直想好点的梭织弹性面料，不过一直没找到合适的
5、还有网纱的兜，不过这个不钻林子不在石头上蹭倒是不怕

efun

回楼上几位

我用的CF材质，是 190lbs/inch，虽然抗撕裂能力很高，但是受力后针眼很容易拉开，因此我使用了silnylon加强，受力的肩带与腰带都在silnylon上因此更结实。

材料大部分是网购，也有直接在材料市场买的，具体成本还真没细算，我的材料太多了，各式各样的，这个包粗略统计了下：
用到2种面料，3种网布、2种织带、3种包边布，1种弹性织带、1种弹性绳、1种反光绳、1种腰带内衬、1种魔术贴、9种扣件，共24种材料。


关于负重的话这个还真得多多测试才能给出合理值，目前我三季活动的base weight是2.5kg，这个包应该没问题

老师问题比较多啊，呵呵
1、卷口的魔术贴，只在中间有5cm一段，缝在包边布上，使用时先把中间粘住，这样卷口的时候就非常方便了
2、几个挂点还可以与弹性绳组合。比如袋鼠仓每侧3个挂点就可以用弹性绳X性交叉收紧，袋鼠仓顶部的收紧是通过上边的鹰嘴勾与后片肩带附近的2个lineloc组成的v型压缩，收缩顶仓的同时收紧了袋鼠仓的上部。
3、腰带的EVA没开孔，听老师建议，下次试试
4、换成2mm的3D mesh如何？
5、网纱兜是普通网纱密度的2倍多，就是因为老钻林子怕挂才弄这么密的，实际使用效果还不知道，有待测试。

efun

回MC,补充几张缝合细节

缝纫时，合缝后都进行了包边，是2道线，针码3mm，断针处2cm倒针，所有线头和织带都烤火处理，线头控制在3mm内。
做工还有待加强

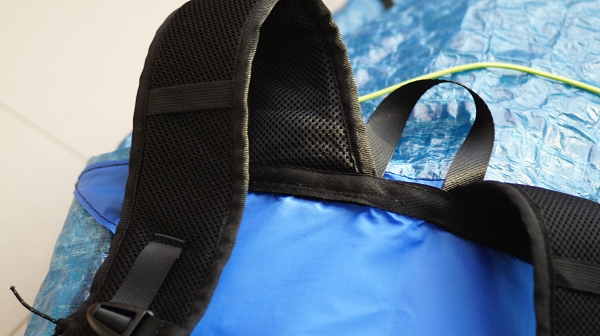

肩带，最主要受力部位

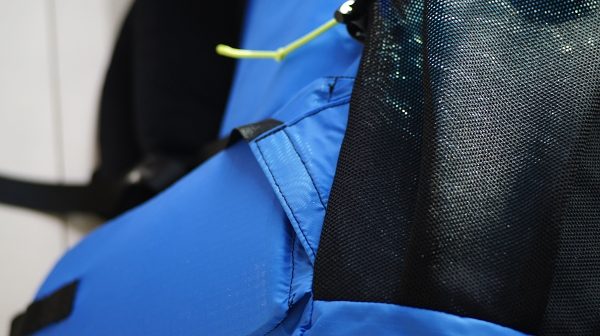

前后片的合缝上的拉环

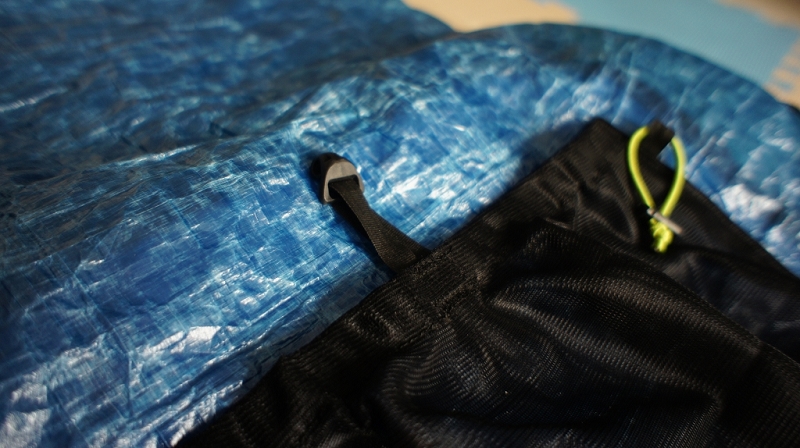

袋鼠仓上的拉环

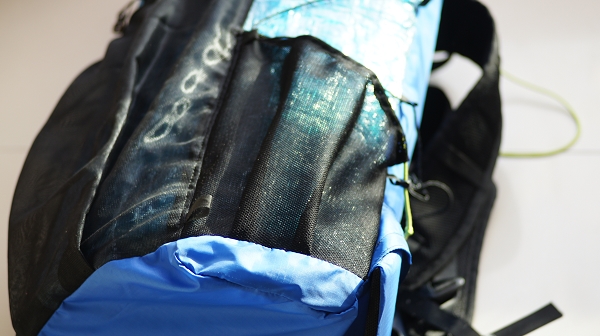

侧兜

背包底部

肩带飞子，也非常主要的受力部位

腰带

飞羽无痕

动手能力强的

围观

秋天的烟圈

想问下用的什么线呢？

efun

原帖由 秋天的烟圈 于 2012-1-6 13:41 发表
想问下用的什么线呢？

就是双股的尼龙线

kingrow

超轻包我做过一个，主材是TNF帐篷用的那种双硅70D，做出来效果不满意，而且致命缺陷就是不耐操，怕刮，做好了用了一次就扔在那，轻薄面料貌似这是死穴。

efun

原帖由 kingrow 于 2012-1-19 14:17 发表
超轻包我做过一个，主材是TNF帐篷用的那种双硅70D，做出来效果不满意，而且致命缺陷就是不耐操，怕刮，做好了用了一次就扔在那，轻薄面料貌似这是死穴。

双硅的太软做的包不如单硅的感觉挺，还是cuben fiber 做出的包最有感觉。要想耐操点个人感觉主要部位用210D的尼龙66材质的会好些，怕刮可以选用双线格或三线格的，3分格也比5分格更耐撕裂些。

efun

原帖由 psnake 于 2012-1-3 11:20 发表
37L，efun你对这个包的预计的最大负重/常规负重是多少？希望在使用一段时间后，给出实际负重、使用情况下发现设计上的不足或过头。。。

春节去晋冀交接的太行山探路，出门前刻意装到了20斤，全程下来肩带、腰带等部位都挺舒适，超出了我的想象。
前两天主要都在山梁上行走，踏着兽径比较惬意



第三天有5个多小时都在这样的灌木中穿行，当时就想TNND完蛋了，就当破坏性实验吧， 上了山顶后没想到居然奇迹般的HOLD住了，看来袋鼠仓超密的纱网还顶点用。



检查了CF与silnylon两种材质的缝合处，针眼一点都没有扩大，达到了预期目的。全程下来发现的最大问题就是织带我选用的不对，当时只考虑结实程度和美观了，选用了一种表面比较光滑的织带。实际使用的时候发现，长时间的上坡由于包体后缀会使肩带上的梯扣不能很好的固定织带，看来还是用表面稍微粗糙些的好。还有就是包侧面的水袋管出口感觉有些累赘了，回头准备去掉这部分，肩带也改造成更适合挂肩带包的，准备腾出小腰包把奶昔放肩带包里，然后加上两个大的腰带包。

[ 本帖最后由 efun 于 2012-1-30 09:06 编辑 ]

psnake

不错不错！这级别的面料居然能承受20斤，超乎想象。。。
表面光滑的那种是不是比较薄。。那个叫 ribbon，还和织带 webbing 是有点区别呢~~

efun

不是ribbon，就是webbing，浙江那边产的，强度不错，用来做小包感觉挺好的，没想到负重以后还是有一定缺陷，下次我还是换回胜记的织带吧

psnake

腰带的eva泡沫有啥不妥不？感觉要背的太重的话，想要越多的转移支撑到腰，腰带就要勒的越紧，这时候肩带甚至基本不怎么受力，这时候对腰带根部的强度要求挺大的。

efun

我感觉腰带EVA太薄的真不行，我这个1cm的硬度正合适，很有型，腰带部位缝合强度不是问题，先把背包侧片、腰带、后片缝合在一起，里边再走一圈包边布，如果还担心结实程度可以走成双线。你要是做包的时候可以试试。
