我的定制+DIY户外充电方案

黑侠 · 发表于 2013-10-22 12:12

移动电源：

电路采用MAX1879充电+LTC1700 USB 升压+ 12V输出

充电和输出效率都很高的电路，max1879 对太阳能充电支持非常好，不知道大家都说太阳能板充电效率不好，是否和移动电源的电路特性有关？

后期我把电池部分的挡板锯掉了，这样就能非常方便的取放电池，想放几节放几节

同时原来电池部分的铁弹簧太大，我换成了小手电筒上用的镀金弹簧，重量减轻了很多，取放电池也方便很多

优点总结：轻、电路效率高，对太阳能支持好，取放电池方便，使用灵活

缺点：

1. USB口只有一个

2. 充电电流限制在1.8A，对快速充电来说有些慢，但也已经足够,目前个人还没能力改这个电路

DIY的 USB充电线，使用了超细的镀银线，在保证长度的情况下，重量比那种常用的成品线材重量降低了很多，实测2.5A电流没问题；足够用；

DIY 镀银线移动电源和手台连接线，平时通过移动电源给手台供电，以5V电压的功率小功率供电（手台是8R）；拔掉电源线就可以恢复为手台电池的8.4伏高功率供电；大小功率结合使用：

[ 本帖最后由黑侠于 2013-10-22 12:23 编辑 ]

黑侠 · 发表于 2013-10-22 12:26

DIY 手机电池万能充：
三星手机将电池的充电电压提高到了4.35伏（其他都是最高4.2伏），只得重新DIY一个，采用了 MAX1879 电路，重量很轻：

黑侠 · 发表于 2013-10-22 12:30

备用 diy的USB头万能充，主要冲 18650 充电器，采用了1879电路大电流充电，磁铁吸附；

黑侠 · 发表于 2013-10-22 12:37

USB小灯，配合移动电源作为备用光源，

采用了暖光，兼做营地灯效果很好，很满意：

黑侠 · 发表于 2013-10-22 12:41

目前找到的最轻的 2A电流的充电器（重量比苹果2A、HP2A 都轻很多），三星充电器

阿昕 · 发表于 2013-10-22 12:57

图都挂了。。。

黑侠 · 发表于 2013-10-22 13:26

不知什么原因图片都显示不出来，去这个相册上对号入座吧： http://xiangce.baidu.com/picture ... 772c466bbbaa4417383

leonedolci · 发表于 2013-10-22 14:09

相册不允许外连？

阿昕 · 发表于 2013-10-22 14:20

汗。。。现在除了新浪微薄，其他好多相册都不容许啊。。。

horsefaced · 发表于 2013-10-22 14:52

那个ＵＳＢ小灯好像黄师傅那个哦.　晚上用来看书的亮度够吗?　发热如何?　话说ＣＫＫＧＴＴ这东西怎么样啊?看ＧＥＡＲＥＲ上很多人在用.

黑侠 · 发表于 2013-10-22 16:37

是黄师傅的，加了壳子重量增加了很多，如果不介意的话可以用裸板+热缩管

亮度看书足够，再亮了感觉就不好了；如果选择白光可能会更亮些。

发热还是比较烫的但可接受，另感觉发热也说明散热好

七步 · 发表于 2013-10-22 23:37

MAX1879

对太阳能支持好有具体的什么参照吗？比如你图中的18650电池太阳能冲满要多久。

MAX1879

类似这个：

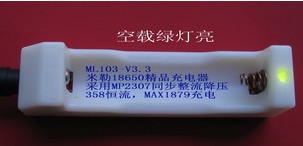

发烧级米勒18650锂电池充电器 MAX1879 ML 103升级智能快充电池盒

[ 本帖最后由七步于 2013-10-23 01:12 编辑 ]

黑侠 · 发表于 2013-10-24 10:53

我并没有实际测试过那个太阳能板子在户外的效果；

ＣＫＫＧＴＴ那个板子，我在北京8月份的北京市区中午实测充电电流850毫安，和很多柔性版相比，功率算是很大了；

但户外太阳能板子处于移动状态，阳光会忽高忽低忽阴忽晴，造成电流忽大忽小，有些充电电路在这种情况下会拒充，MAX1879脉冲充电的原理会比较有利于太阳能充电；但我个人并没有实际测试过在这个电路和其他电路在户外的差别。

tuoge · 发表于 2013-10-24 20:39

图再重新传吧，挂了。。

酌月清吟 · 发表于 2013-10-24 22:24

我也在改装我的4002改1879,或输出并联电容来解决,
18650的电能密度还是不错的.

流云 · 发表于 2013-10-25 12:40

百度只有网盘里共享的图片才能外链
