用救生毯做帐篷打样

水中的鱼

用了确定做个帐篷要多少昂贵的粗苯面料。用双硅天幕试搭了一下，又用救生毯拼结一个想象中的帐篷式样。

[ 本帖最后由 水中的鱼 于 2015-3-9 01:40 编辑 ]

水中的鱼

帐篷用尾部用34ＣＭ的碳杆撑着。可节省帐篷很多长度。

跟据Terra Nova Laser Ultra 1 单人三季帐的头尾一样，补三角形面料封上。

[ 本帖最后由 水中的鱼 于 2015-3-9 01:58 编辑 ]

水中的鱼

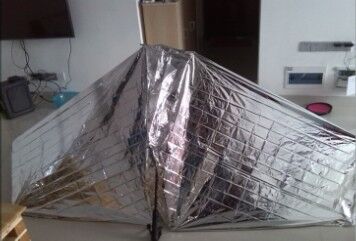

帐篷是用两支登山杖来支撑，两片2.1ＭＸ1.3Ｍ的救生毯用一片1.3ＭＸ0.3Ｍ的片来连接，顶部设一根34ＣＭ碳管撑大点空间。

[ 本帖最后由 水中的鱼 于 2015-3-9 02:02 编辑 ]

水中的鱼

此帐篷只是验证了，1.37幅宽的粗苯面料经过拼接，能拼出有效空间长度大于2.1米，最宽处1.2Ｍ，最窄0.8Ｍ最高处1Ｍ。
现在还需考虑的是顶部碳管的固定，与登山杖交叉顶点的固定。两侧的通风口。

xiaomaguohe

还是用软件画图吧，弄个不能量具体尺寸的模型出来，CUBEN要下料怎么弄？bigsky类似的那顶感觉料需要少些。

水中的鱼

就是人笨不会用软件画图啊。用救生毯可以对应到尺寸的。只是粗糙麻烦多了。

酱铺

试试sketchup，傻瓜建模软件。
建了粗模后， 所有尺寸都可以测量
很简单

freelancer

我做过一个形状类似的帐篷，用的就是sketchup，画好后软件还能自动计算边线条长度，建议用sketchup，挺简单好学的。

[ 本帖最后由 freelancer 于 2015-3-10 15:52 编辑 ]

驴火蛋花汤

可参考TarpTent North

水中的鱼

这个坐里面宽敞。双人都行的。但用料与重量上去了。面料面积大了，各种拼接更复杂……
大帐篷我已经有云途了。也有大Ａ。
我现就想搞个300克以下，轻量的。雨天还不会增重的单人帐。

psnake

顶部的碳酐是前后方向的么？那登山杖该戳在哪儿？

水中的鱼

谢谢酱铺与freelancer.
sketchup这个软件下载了，可安装好多次都装不了……

水中的鱼

原帖由 psnake 于 2015-3-11 20:24 发表
顶部的碳酐是前后方向的么？那登山杖该戳在哪儿？

34厘米长的碳杆是在最高的顶部，成前后方向，两端挑起两斜面的帐面。登山杖应该是顶着这支碳杆中部。
在三楼的第二张图里可以看到黑色的碳杆。但这图里登山杖并没顶住碳杆。在实样中，我会把碳杆放帐篷内部。怎样用连接两支登山杖尖的连接部牢靠的顶在那，还是我要仔细考虑解决的问题。

木头人

http://www.3dzhimo.com/portal.php?mod=pepakura
六角大王也可以建模做3D 图，做纸模型的，可以在纸艺大师里做展开平面图，打印后可以做成等比例的纸模型，我打过纸样。不错的软件

psnake

见过横过来顶的，竖过来顶的貌似没看到过。。。好好设计，期待~~

原帖由 水中的鱼 于 2015-3-13 03:12 发表
34厘米长的碳杆是在最高的顶部，.

[ 本帖最后由 psnake 于 2015-3-14 13:11 编辑 ]

kenleegx

原帖由 psnake 于 2015-3-14 12:52 发表
见过横过来顶的，竖过来顶的貌似没看到过。。。好好设计，期待~~

你这棍子早上快起床的时候掉下来的话:loveliness:

水中的鱼

原帖由 psnake 于 2015-3-14 12:52 发表
见过横过来顶的，竖过来顶的貌似没看到过。。。好好设计，期待~~

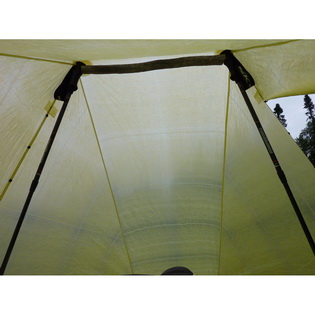

这图中横的棍子不要也能撑成这样的。我是两支登山杖交叉成一个点来撑。竖的碳杆是为了加长帐篷的长度而又能利用上幅宽较短的面料。

psnake

后果不堪设想。。。 :funk:

psnake

按照那张图片的示意设计，
横棍子必须要，因为2根登山杖都是内倾的，顶部受力夹角不对等，没有横棍子，登山杖会向内滑动，必须顶住。。。。
不用棍子的话，至少顶部脊线需要内凹。。这样会改善一下受力。。。可以参考水电A塔的外形。

[ 本帖最后由 psnake 于 2015-3-18 13:14 编辑 ]

水中的鱼

原帖由 psnake 于 2015-3-18 13:12 发表
按照那张图片的示意设计，
横棍子必须要，因为2根登山杖都是内倾的，顶部受力夹角不对等，没有横棍子，登山杖会向内滑动，必须顶住。。。。
不用棍子的话，至少顶部脊线需要内凹。。这样会改善一下受力。。。可以参 ...

在想怎么绑住
