哥特式大食堂帐篷

[复制链接]
发表于 2017-5-8 18:18:07 | 显示全部楼层 |阅读模式
这个设计是为了解决之前小团队出行,挤在香3金字塔里涮锅吃饭时各个腰酸背痛问题提出的解决方案。

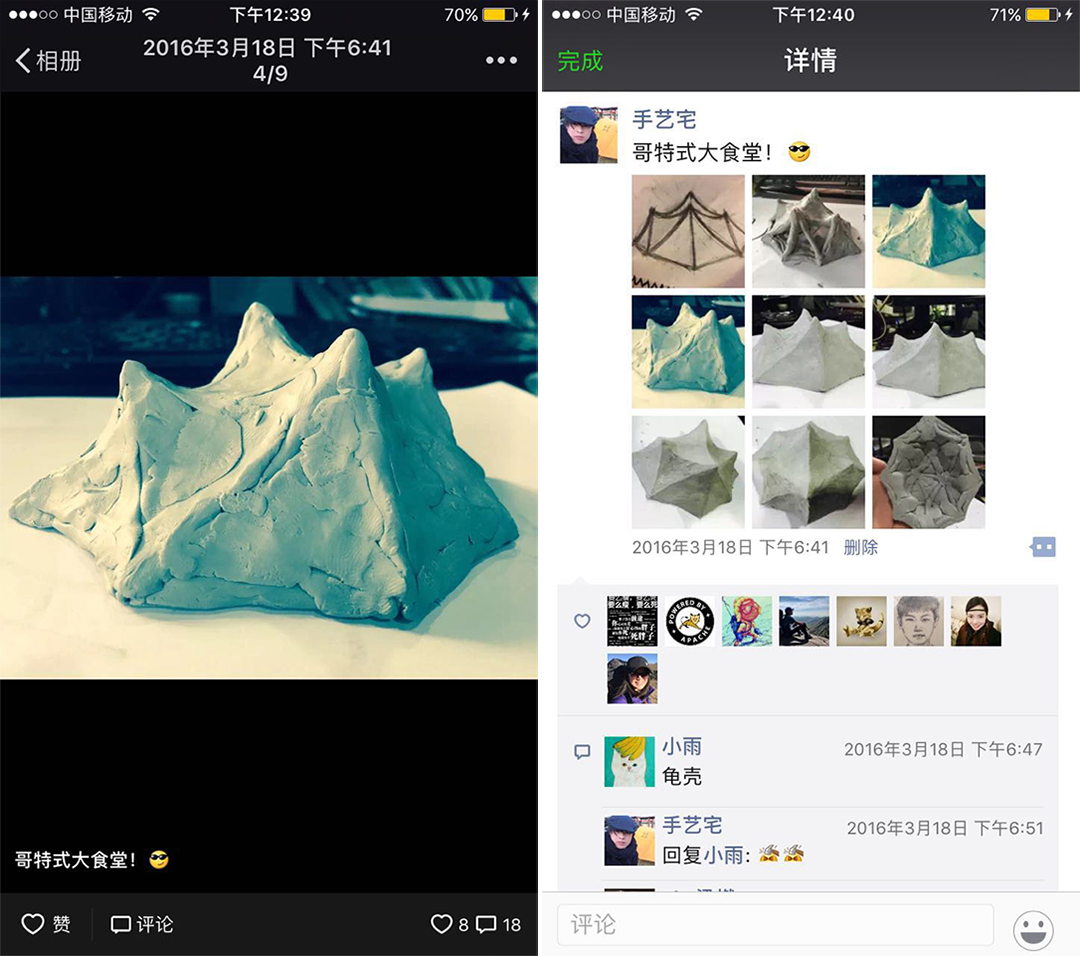

原创设计!设计最早在2016年3月18日定型。之后懒癌晚期犯病了。拖到现在才开始试做。


设计大小是6人帐篷,4根+登山杖支撑,中间位置放锅不能有支撑杆。


他的与众不同点是上边撑杆间的弧线造型营造的4个尖点直指向上的仿佛欧洲那些古老的哥特式大教堂的感觉。


[ 本帖最后由 手艺宅 于 2017-5-15 16:38 编辑 ]
 楼主| 发表于 2017-5-8 18:33:06 | 显示全部楼层

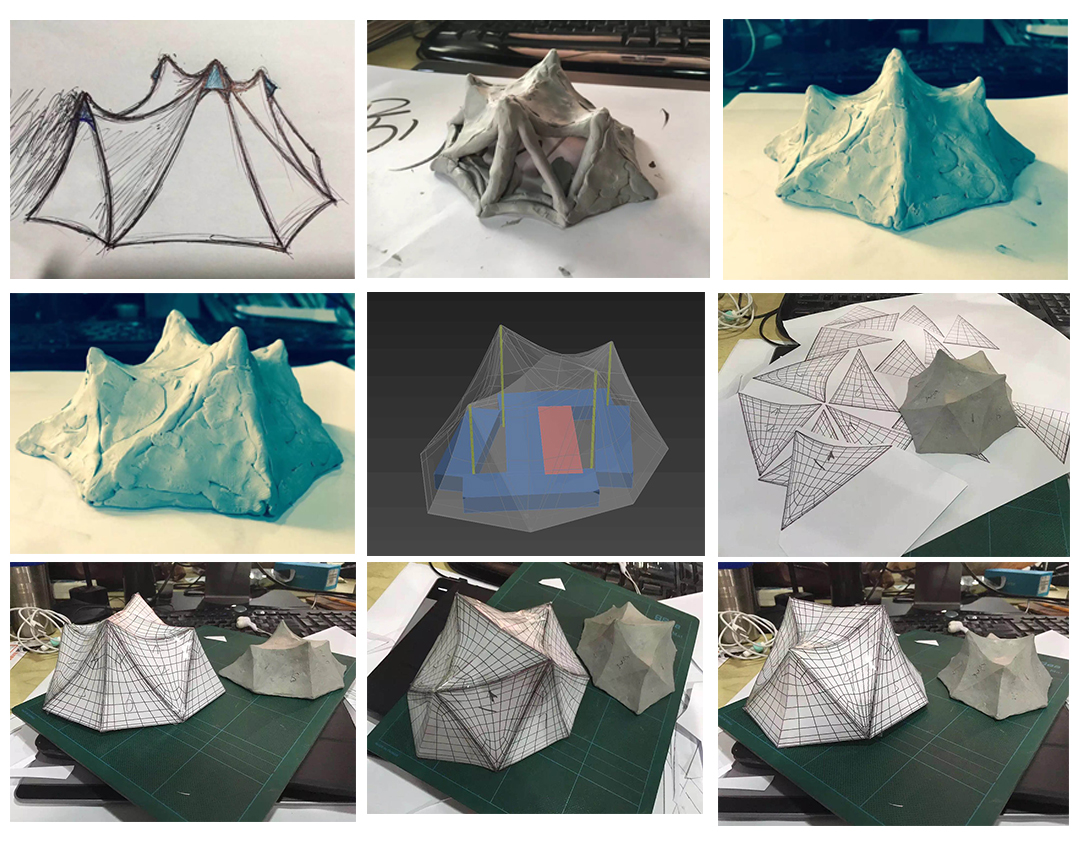

这个帐篷的制作难点如下图:异型弧线(根本不是标准弧线)拼接另一条不同弧度的异型弧线还得保证长度整好一样长。传统的撑杆绷线糊纸方式是无法实现的。

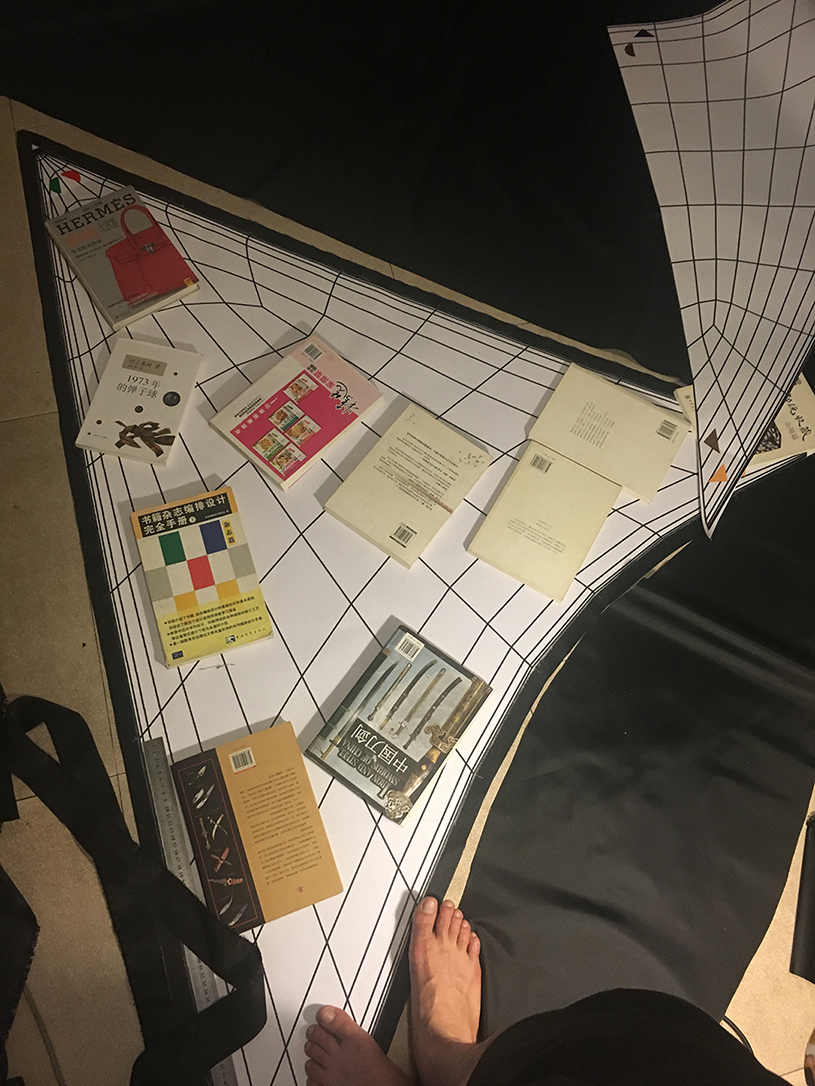

所以用的是三维软件建模型之后展平面的方式来做的。

[ 本帖最后由 手艺宅 于 2017-5-10 12:54 编辑 ]
 楼主| 发表于 2017-5-8 18:34:29 | 显示全部楼层
[local]1[/local]

[ 本帖最后由 手艺宅 于 2017-5-10 13:01 编辑 ]
 楼主| 发表于 2017-5-15 14:26:24 | 显示全部楼层
测试可行性的第一版小样做好了。废话不说上图!

[ 本帖最后由 手艺宅 于 2017-5-15 17:20 编辑 ]
 楼主| 发表于 2017-5-15 14:39:57 | 显示全部楼层
好多人问我上边的顶会不会积雪,会不会积雨,抗风怎样?
看下图吧。其他的只能实践出真知了。我做一个可以用的实样去测试他一年半载再用事实说话吧

[ 本帖最后由 手艺宅 于 2017-5-15 17:00 编辑 ]
发表于 2017-5-17 10:12:03 | 显示全部楼层
这个的空间是比单杖的金字塔涮火锅要好得多~~
发表于 2017-5-27 11:13:09 | 显示全部楼层
抗风性应该没事,积雨不知道会怎样。
 楼主| 发表于 2017-5-31 06:33:52 | 显示全部楼层
看5楼左下角的图,中间和边缘是有个小坡度的,我也担心积水问题所以把顶分了4片,中间有个相对硬些的十字脊线高高隆起一些,边缘低一些,水就排下去了,但这个小坡度雪的话估计滑不下去.
发表于 2017-6-4 00:15:41 | 显示全部楼层
点赞
 楼主| 发表于 2017-6-8 14:41:55 | 显示全部楼层

回复 9# 彩云指南 的帖子

一楼有两张图片重复了,帮我删掉一个呗,实在是搞不定了!
