【轻量化DIY】受彩云兄的启发，也做了一个防风板

nick200 · 发表于 2006-3-15 14:55

前几天看到彩云xd的帖子：

受彩云兄的启发，也做了一个防风板

材料：印刷铝板（报废）

从一个作印刷的朋友那要了2块报废的铝板。。。上面还有辞海的封面，咔咔

[ Last edited by nick200 on 2006-3-15 at 02:56 PM ]

nick200 · 发表于 2006-3-15 14:58

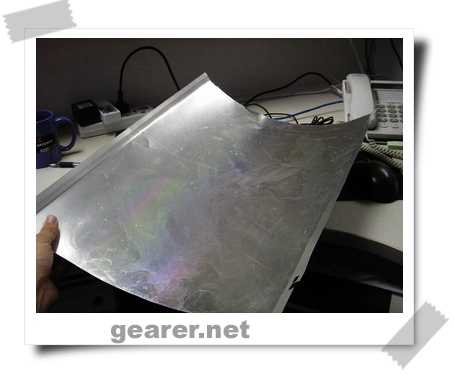

这是一张A3尺寸的薄铝板，用尺大概量比划了一下，画线，用剪刀即可进行裁切

nick200 · 发表于 2006-3-15 15:01

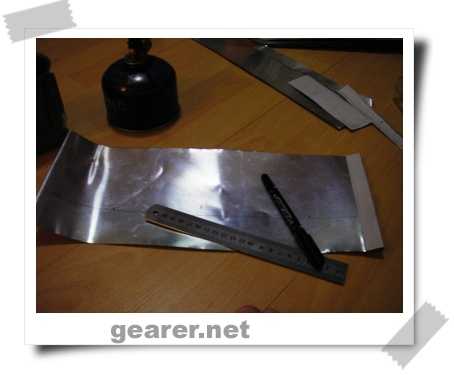

先比划好圆筒的周长，记得给两边留出4cm左右的富余量，作为折扣

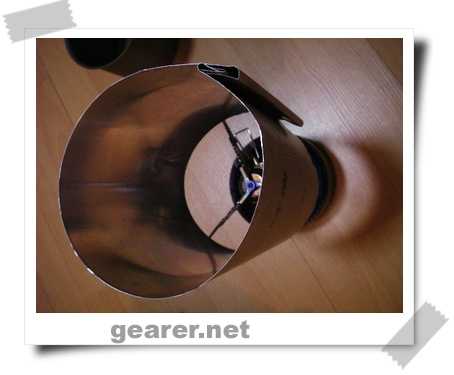

并在围好之后，放在CAMP3的支架上，比出支架孔的位置。画三个小圈作记号

nick200 · 发表于 2006-3-15 15:05

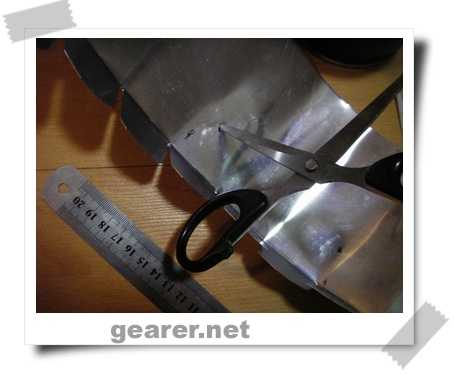

确定好支架孔的位置，可以用剪刀打孔，然后再围上，修正下一个孔的位置，最后完成三个孔。

ps：记得打孔的时候，用钛杯比划一下，把手缺口的位置，我习惯右手调整炉头阀门，左手端杯子。

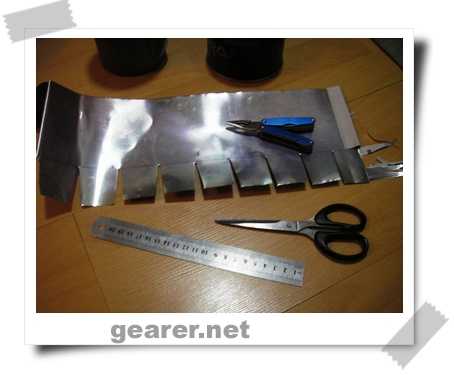

再铺平之后，在下端，预留的部分画线，然后裁切成鱼鳍形状，或者根据自己的创意随便搞吧，总之，原则就是围上之后，底下封闭好些，还不影响调整阀和点火就好～

nick200 · 发表于 2006-3-15 15:10

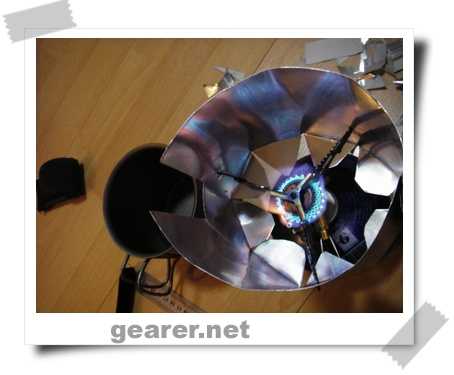

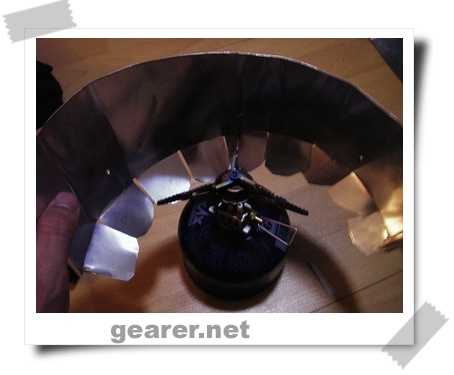

围上了吧，然后在比划，看看不合适的地方及时修剪～

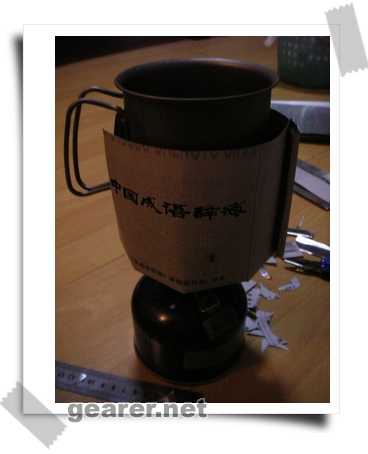

然后再上锅，比划把手位置，切出一个合适的宽口来，点火测试一下

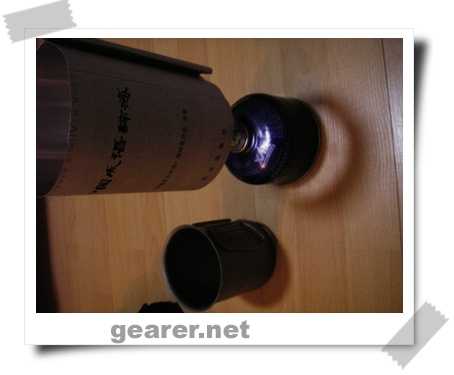

上锅～，盛水、点火～～～～

其实火不必开很大，我开到1/4大小，呵呵，总之很安静，热量迅速传导，用手放在下面，摸摸，气罐不受影响，热量都向上反射哈

nick200 · 发表于 2006-3-15 15:15

。。。还没来得及收垃圾，就已经烧开了。。。因为水少哈，大概20多秒。。。

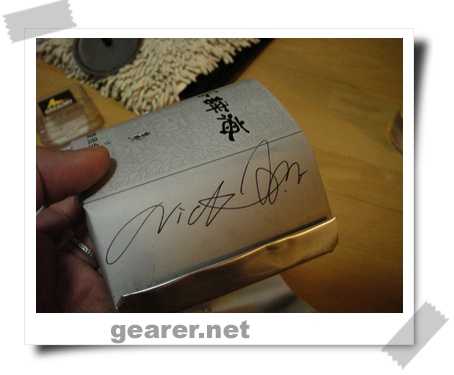

哈哈，多么花哨的铝板。。。顺便，涂鸦签名留念～～～

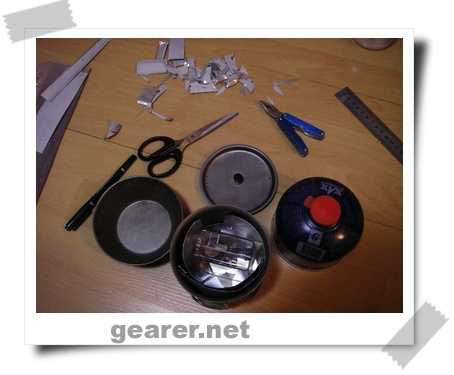

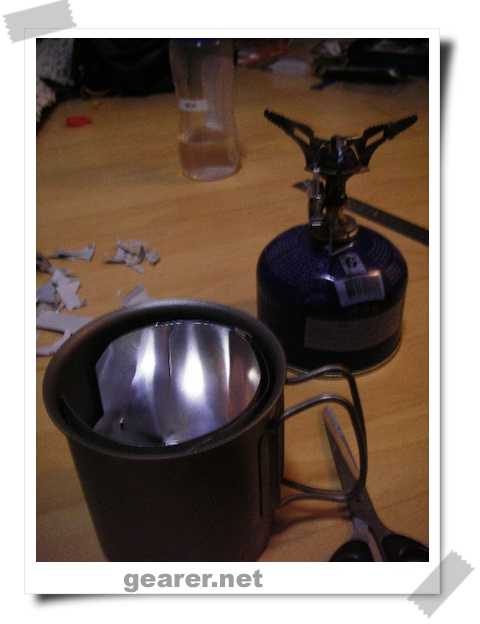

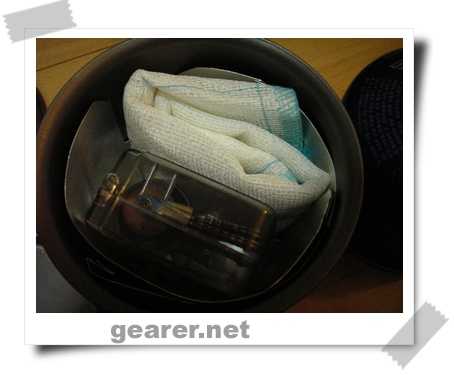

收纳性更是需要调整板子的高度哈，剪刀。卡查卡查，呵呵，合适了，放在600cc的钛杯里面，然后放上Camp3的包装＋一块洗碗布~~这样就不会来回咣当响了，哈哈

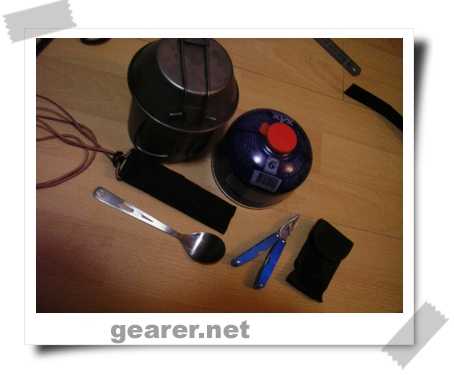

最后来张全家福，呵呵。

彩云指南 · 发表于 2006-3-15 15:17

其实底下不用修剪的，你把半子一弯，下边那些部分就自然重叠在一起了

快乐乌鸦 · 发表于 2006-3-15 15:21

可操作性挺强的。
而且扩展一下思路，
可以用在大锅上。
收纳的方式很好。

nick200 · 发表于 2006-3-15 15:23

Originally posted by 彩云指南 at 2006-3-15 03:17 PM:
其实底下不用修剪的，你把半子一弯，下边那些部分就自然重叠在一起了

：）哈哈，轻量化，轻量化，bt的轻量化，哈哈，

彩云指南 · 发表于 2006-3-15 15:34

要再轻就上酒精炉好了。回头我也把我那个酒精炉发上来好了。最近还在研究怎么提高热效率

爱水电 · 发表于 2006-3-15 15:44

支持支持！很实用，不知道最后的成品重量是多少？自己做的东东用起来很爽吧？印刷用的PS版上的图案可以擦下去，让印刷厂的朋友给你一点修版的专用液体就可以，不过我看留着也很好，有特点哦～

爱水电 · 发表于 2006-3-15 15:46

Originally posted by 彩云指南 at 2006-3-15 03:34 PM:
要再轻就上酒精炉好了。回头我也把我那个酒精炉发上来好了。最近还在研究怎么提高热效率

期待你的作品！

天山马贼 · 发表于 2006-3-15 17:33

仅仅从挡风的角度上讲，高度稍稍超过锅底就可以了，不用做那么高。也不用开放把手的槽

ivan · 发表于 2006-3-15 17:34

mp3 和我一样呵呵

nick200 · 发表于 2006-3-15 17:50

Originally posted by 天山马贼 at 2006-3-15 05:33 PM:
仅仅从挡风的角度上讲，高度稍稍超过锅底就可以了，不用做那么高。也不用开放把手的槽

原本留的还要高点，都是用剪刀根据自己喜好裁减的哈，个人喜欢目前的高度，能够刚好放在杯子里面，而且作为防风板固定支架上的时候，能够在一定程度上防止钛杯侧翻，毕竟Camp3的支架太小，而且重心高。

就算剪掉，省去不过几克的重量，但有点得不偿失哈。

那个把手缺口也是反复修剪过的，原来是直直的，后来我觉得修剪成略微V字比较好下手，而且不容易卡住。

van_anna · 发表于 2011-7-14 04:19

这是ps版印刷或者做版画用的

onetwo · 发表于 2011-8-30 19:46

好详细的过程，看了后感觉我也参与了制作过程，过过干瘾，哈哈。
这样的铝板我们到哪儿才找得
