【DIY】side burner酒精炉及配件

彩云指南

原材料：一个听装雀巢咖啡，4个听装健力宝。哥两好胶水。

过程：
1、雀巢咖啡喝掉，健力宝喝掉，一次喝完会很痛苦（个人体会），建议分几次喝完
2、雀巢咖啡留下部5厘米，在距离底部3厘米处均匀的开12个口径在6mm的孔。炉子主体部分完成

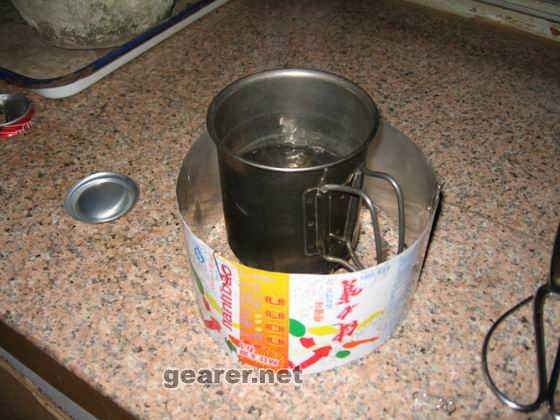

3、将4个可乐罐罐身剪下，其中三个用作挡风板
4、用可乐罐底部挖空，用哥两好粘到做好的炉子下，作为预热盘。
5、用一个可乐罐的罐身做3条宽2.5cm总共周长23cm的聚热环。
可乐罐之间都是用回形针连接的。
完成

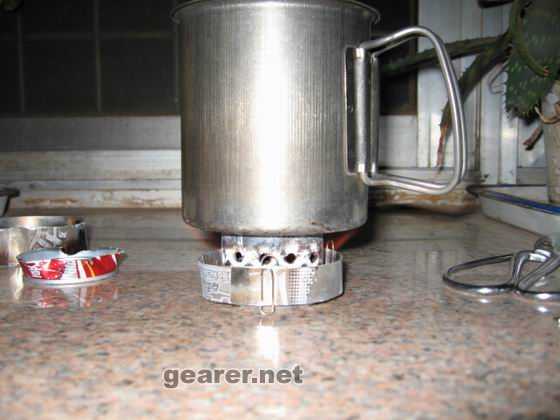

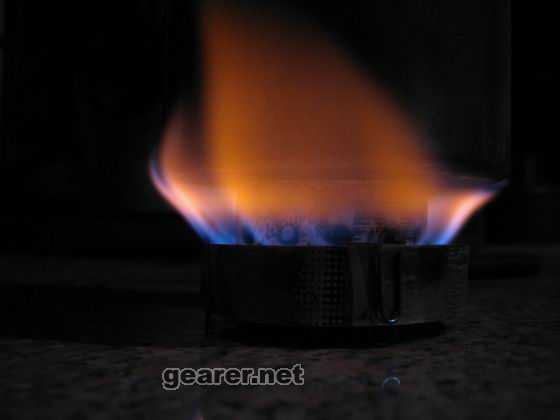

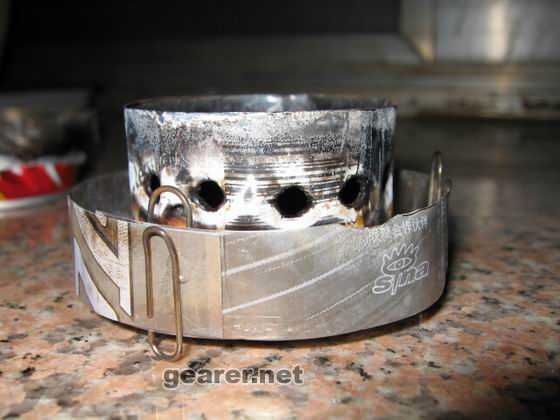

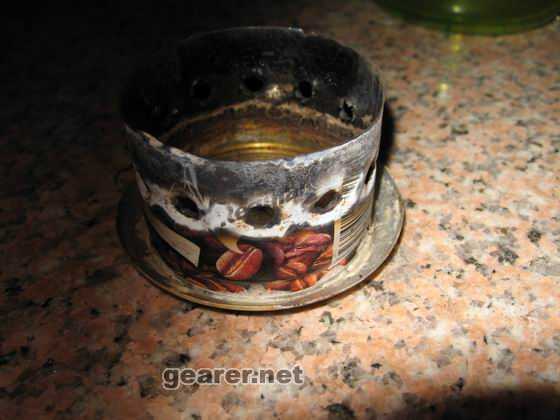

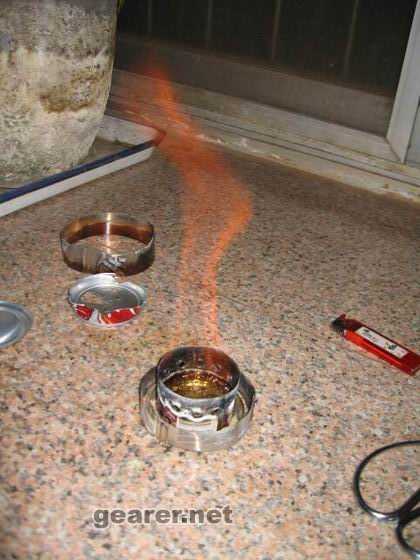

图1是炉子，图2是聚热环，图4是预热时候的火焰

彩云指南

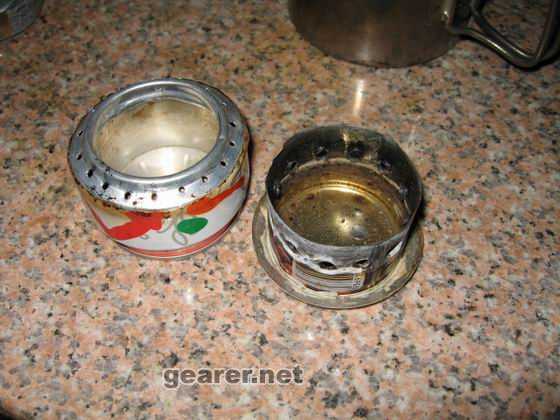

下边是和之前做的一个百事炉子的对比。side burner最大的好处就是不用再单独做支架，而且活力输出比较稳定。

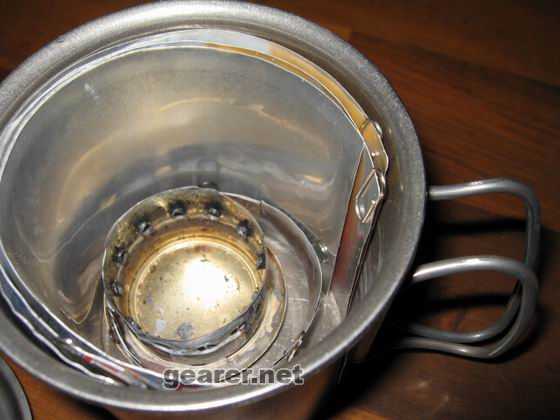

最后的一张是所有东西收纳在钛杯里边。

彩云指南

下面就热效率问题做一些讨论

先说原理，除了开放式燃烧的酒精炉，其他的一般都是靠酒精燃烧的热量尽可能的汽化燃料舱内的燃料。
说一下聚热环，聚热环的尺寸也是多次试验以后确定的。图里边大家看得出，其高度不能超过出火口的高度，要不然反倒造成燃烧的不完全和功率下降。在没有使用聚热环之前，烧开500ml的水，时间从5分多钟到7分钟不等。使用聚热环以后，大大缩短了从点火到最大功率输出的时间，但是造成的一个问题就是使用同样多的燃料，原本可以烧开水的，使用之后在水烧开之前燃料就消耗完了。我估计是跟锅的热吸收也有关系。看样子想找一个功率输出和燃料消耗之间的平衡点很不容易。

再说一下，原来无聊时候做的一个热效率试验。使用工具是还是钛杯，还有c3，以及一个不锈钢纱窗做的网。本来觉得通过加热网，感觉是有更多的红外线可能应该可以提高些热效率，试验结果刚好相反。一些测试的数据，都是加热500ml水，同样火力（非最大）：c3＋钛杯，3分40秒；c3＋钛杯（底部用蜡烛熏黑），3分15秒；c3＋钛杯（钛杯下边放了那个不锈钢网），6分30秒。

忘记说重量了，之前做的那个百事炉子重量刚好10g，这个雀巢的炉子因为材料比较厚，切不是铝的，重量20g不到些。之前不用聚热环，烧开500ml水消耗燃料大概3/5胶卷桶

[ Last edited by 彩云指南 on 2006-3-17 at 10:29 AM ]

nick200

强。。。但上学时候，有哥们在宿舍用酒精锅做饭引起惨剧造成一定心理阴影哈。。。

当时他用的液体酒精锅煮土豆烧牛肉，结果拿调料时候，碰翻了液体酒精炉，遍地起火。。。最kb的是。。。丫居然顺手把一锅水泼上去想浇灭。。。结果一片火海。。。宿舍8人的床单、被子、枕头、鞋、衣服箱子付之一炬。。。连窗帘都不剩。。。呵呵，其他几个哥们从外面酒足饭饱回来，看到黑洞洞的门框。。。当场崩溃。。。

爱水电

Originally posted by nick200 at 2006-3-17 11:41 AM:
强。。。但上学时候，有哥们在宿舍用酒精锅做饭引起惨剧造成一定心理阴影哈。。。

当时他用的液体酒精锅煮土豆烧牛肉，结果拿调料时候，碰翻了液体酒精炉，遍地起火。。。最kb的是。。。丫居然顺手把一锅水泼 ...

想起当年在医院，夜班护士喜欢用铝饭盒倒上酒精加热东西吃，结果有一次不小心...结果也差不多～
得出结论：用酒精炉安全第一，也是设计者最需要注意的地方！
彩云的DIY值得鼓励！
设计方面我提两点建议：
第一，这种Sideburner需要预先点火预热，而且燃烧起来后完全是靠金属壁的传导热量来气化酒精，所以既浪费酒精，火力又不足，最重要的是效率比较低。希望换一种方式解决这些问题，别受国外现有设计思路的束缚。
第二，你说的加热环其实反射热量的能力相当有限，起的只是导流的作用。就像我小时候用的拔火烟筒，是用来加速空气向上流动的，作用非常巨大！我的加速器1号在做热效率的改进方面也是用的这个原理，只是我的导流罩（我是这样叫的）是和炉子集成在一起的，结果现在的加速器1号外径已经到了7CM了，但是稳定了很多。

[ Last edited by 爱水电 on 2006-3-17 at 07:52 PM ]

爱水电

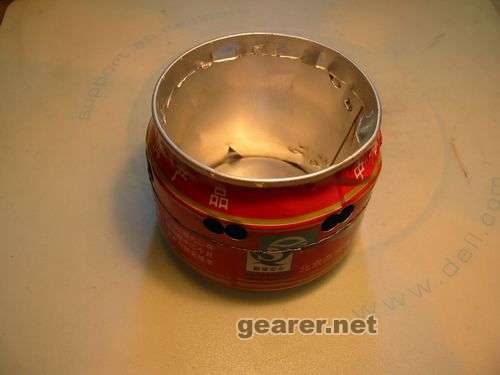

另外，打孔我设计了一种8字形的方式（原创哦～），对这种Sideburner有很多好处，你可以试试，打孔器具可以用下面这个东东。。。

[ Last edited by 爱水电 on 2006-3-17 at 12:55 PM ]

彩云指南

多谢爱水电兄的建议，回头再去研究研究。

dreamerz

我动手能力比较差，上张旧图，让普罗大众也尝试一下最普通的酒精炉的DIY。
非我原创，凑个热闹！

wildcat

问百事炉是用几个易拉罐做的?看图片好象得2个啊?
还有图中有打孔的上盖是如何盖上的,易拉罐的直径应该是一样的吧?

盲目HAPPY分子

Originally posted by wildcat at 2006-4-16 21:48:
问百事炉是用几个易拉罐做的?看图片好象得2个啊?
还有图中有打孔的上盖是如何盖上的,易拉罐的直径应该是一样的吧?

1、2个；
2、稍捏一下就压进去了；

彩云指南

一个拉罐就可以了，只是你打开拉罐的方法是切开，而不能从拉环拉开。
在做盖子这半边边缘要用剪刀纵向剪开，这样就可以压进去了。

勇敢的心

请问彩云指南，我照dreamer的图片做了一个，可是只有中间会燃烧，周围打的那些孔几乎没有火焰，我想问问：
1。如图中所示，周围那些孔的火焰的氧气从哪里来，炉子的外壁并没有打孔；
2。为什么要做中间那圈小直径的隔离环？
3。我们可以把锅直接放到炉子上吗？还是要隔一段距离？
4。如果可以直接放到炉子上，或者距离很近，那么中间那个燃烧室的氧气又从哪里来呢？
谢谢！如果有空的话麻烦回复一下。

盲目HAPPY分子

刚开始周围小孔是没有火，要中间烧一阵子，然后酒精蒸气才会从边上出来烧。
这个过程，有时候要3-5分钟。
最后一个问题看这里：
http://www.gearer.net/viewthread.php?tid=1758&fpage=1

[ Last edited by 盲目HAPPY分子 on 2006-4-24 at 04:42 PM ]

勇敢的心

谢谢happy，晚上我回去再试试，估计是酒精加的少了，因为做试验，没有多加，外围的酒精还没热起来就烧光了

彩云指南

中间那个隔离环，我的理解是2个用处：1、可以增加炉内酒精的加热面，2、让被加热变为蒸汽的酒精只能从那些小孔当中出来。稍微多加点燃料，烧一会就会有火焰从边上出来了。孔要开的合适些，不能太小了，当然也不要太大。

勇敢的心

昨天回去试了，结果还可以，酒精加到1/3或1/2时就可以了，烧一会儿就有火焰从边上的孔出来了。
但是火焰没有上面图中那么漂亮。
另外我尝试在隔离环和外壁之间塞上棉花，这样的话酒精不用加太多，靠棉花把酒精吸上来，这样的话内环部分的燃烧会更靠近炉底，对隔离环的加热面积也就更大，外环酒精蒸发量也就更大，这样火力就大了。
试验效果还不错，达到最大火力的时间缩短了。
还想尝试在隔离环上缠上纱布，这样蒸发面积就更大了

[ Last edited by 勇敢的心 on 2006-4-25 at 05:32 PM ]

盲目HAPPY分子

原帖由 爱水电 于 2006-3-17 12:51 发表
另外，打孔我设计了一种8字形的方式（原创哦～），对这种Sideburner有很多好处，你可以试试，打孔器具可以用下面这个东东。。。

今天网购的打孔钳终于到了，马上个可乐罐试验了一把--8字孔效果出乎意料地好。
抗风性有明显改善。
过去因为没有打孔钳，都是用钻子模拟做八字孔，孔间距过大，没有形成真正的8字，效果就差多了。
喜欢做side burner的朋友，一定要试试爱水电这种8字孔。

[ 本帖最后由 盲目HAPPY分子 于 2006-8-27 14:39 编辑 ]

attly

原帖由 <i>盲目HAPPY分子</i> 于 2006-8-27 14:33 发表<br />

<br />
今天网购的打孔钳终于到了，马上个可乐罐试验了一把--8字孔效果出乎意料地好。<br />
抗风性有明显改善。<br />
过去因为没有打孔钳，都是用钻子模拟做八字孔，孔间距过大，没有形成真正的8字，效果就差多了。<br />
喜欢做s ...

<br />

盲目HAPPY分子 你好，你网购的是金属打孔钳吗？我搜遍了淘宝，只有一把可以在金属上开孔，价格昂贵160RMB.给个你购买处的连接

wangk

一般的打孔钳就可以在易拉罐上打孔啦！我在淘宝买了一把，6元。但只能打6mm的孔。
还有在皮带上打孔的 ，好像还可以选不同的孔径，那就贵了。

attly

谢谢盲目HAPPY分子。网上有一种~6头 打孔钳~~~ ，不知道怎样。知道的朋友，说下使用情况
http://auction1.taobao.com/aucti ... d0df6a237e254.jhtml
