DIY动手改造小led

彩云指南 · 发表于 2006-5-19 09:55

得盲目happy分子指点，对国产1节7号电池供电单led手电做了一下改造。

国产单led比起arc aaa最大缺点是led亮度不够，所以改造的目的也是通过换更亮的led而获得更好的照明效果。

改造过程如下：

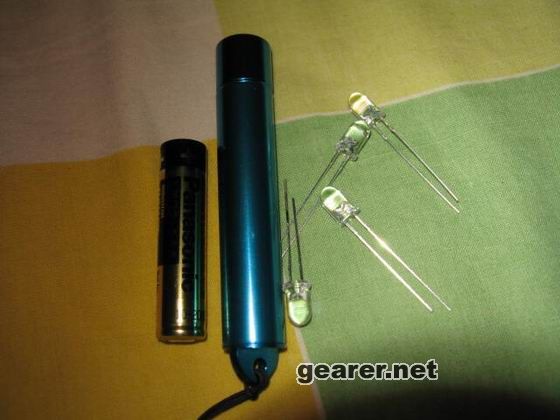

1、所需材料：高亮5mm led，本次所用为标称21000－25000mcd的灯头，曾经有30000－45000mcd的出现过，用这个效果更好，国产1节7号电池供电单led手电

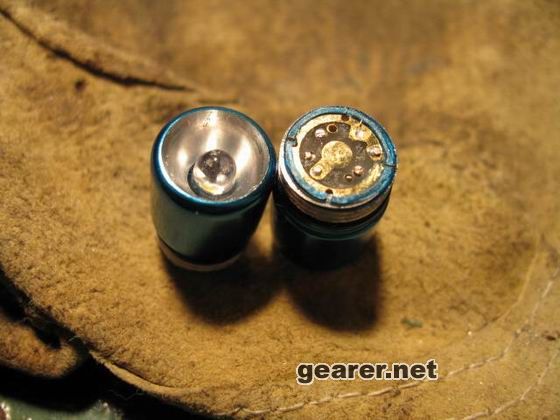

2、将灯头取下，把卡电路和led一圈铝皮挫掉

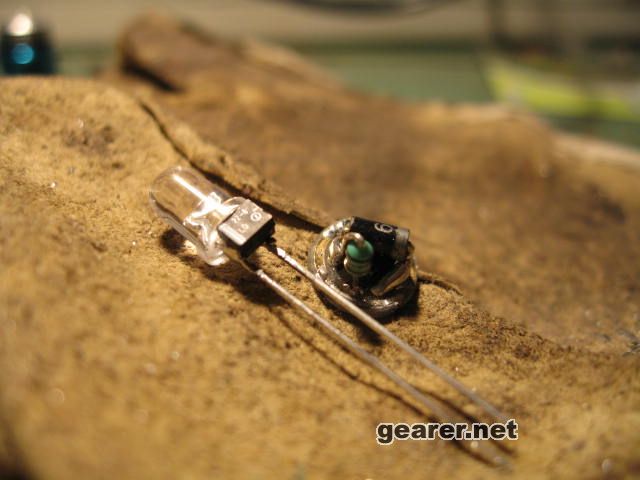

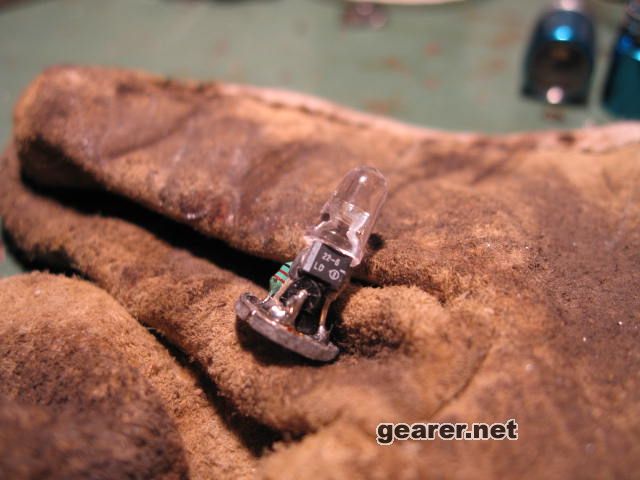

3、取出电路，将升压模块改焊到新的led上，并将新的led再焊接回原来的电路版上
4、安装回灯头，改装完毕

需要注意的是，电路板只有指甲盖大小，操作不方便，在改装的时候要小心焊锡过多，不小心可能导致短路。

[ 本帖最后由彩云指南于 2006-5-19 09:57 编辑 ]

爱水电 · 发表于 2006-5-19 21:59

很喜欢这样的改动方法，也想知道对比效果。彩云兄的微距照片很专业哦～

彩云指南 · 发表于 2006-5-22 09:28

呵呵，回头是要写个一个几个单led小玩意的对比的

盲目HAPPY分子 · 发表于 2006-5-22 10:01

呒，我也定了一个二手的老版ARC AAA :)
其实我觉得这样改造过的国产小手电，作为营地使用，亮度倒是够了。更大的问题在于结构强度和防水性。用久了灯头那里磨得都是铝末子。
它没有小夹子的问题，我倒是想到一个解决办法，准备找时间动手试试：
去文具店找那种带环形金属夹的圆珠笔，把夹子拆下来，用环氧树脂粘在电筒身上。

彩云指南 · 发表于 2006-5-22 11:34

原帖由 盲目HAPPY分子 于 2006-5-22 10:01 发表
……它没有小夹子的问题，我倒是想到一个 ...

呵呵，想到一起去了

梧桐的灰烬 · 发表于 2006-5-27 09:49

升压电路用的什么片子.给个参数.

PS:用手机上的SMT LED怎么样,如果只是为了营地用,聚光透镜也无所谓了. 这样反容易做到防水.就是焊接难度大.

盲目HAPPY分子 · 发表于 2006-5-27 10:05

这个网店提供了相关芯片、LED资料下载，可以参考（资料提供，并非产品广告）：
http://auction1.taobao.com/aucti ... 62e5302ba4c8c.jhtml

秋天：
昨天拿到老版的ARC AAA，做了比较。貌似我那个国产13000MCD的LED，比ARC AAA更亮。

梧桐：
现在带聚光的LED很多，前面聚光透镜的设计非常重要，从我用过的几个不同的管子看来，对实际效果影响不小。聚光面积太散，则亮度低。聚光过于集中，则只有一块亮的光斑，周围全黑，效果也非常糟糕。
手机上那种表贴的LED，亮度是非常低的（设计目的就不是照明），我个人认为不适合作为照明用。

盲目HAPPY分子 · 发表于 2006-5-27 10:09

另外，LED透镜和防水没有关系，可能是我描述不清造成的误会。
所谓透镜，就是LED头上突起的那个圆球，整体模铸的，不存在防水问题，如图：

梧桐的灰烬 · 发表于 2006-5-27 14:38

原帖由 盲目HAPPY分子 于 2006-5-27 10:05 发表
这个网店提供了相关芯片、LED资料下载，可以参考（资料提供，并非产品广告）：
http://auction1.taobao.com/aucti ... 62e5302ba4c8c.jhtml

秋天：
昨天拿到老版的ARC ...

收到.

一点说明,手机用的LED亮度不差（实际上3，5的LED管芯也就这意思）。并且因为体积非常小，可以并接若干只（同时提供散热）。

另外，个人观点，针对只作为吃饭，帐篷照明，煮茶彻夜聊天这类活动。完全没有必要使用带透镜的LED。

甚至可以说带透镜的LED头灯因为汇聚光的原因，根本不适合煮茶彻夜聊天。说话不对着人，不礼貌，也不好交流。对着人，对面那位就快瞎了：）

如果是这样思考的话，那么，吃饭用照明工具完全可以突破手电这个局限了。

梧桐的灰烬 · 发表于 2006-5-27 14:47

提出要求，解决问题。

1 我需要一个用于吃饭，聊天的泛光灯。
2 要求不需要用手持就可以照明
3 亮度足够保证吃饭，聊天，在营地走路。
4 亮度要低到在帐篷中做照明不会影响到其他帐篷。
4 是独立的系统，尽量体积小，尽量重量轻。
5 电源系统能够保证至少3个8小时的照明。电源使用可充电系统，以节省费用。

当然，实际上这些应用，几挡位可调光的LED头灯基本就可保证了。但是，我个人还是喜欢几个人围坐在炉子前，整个地方比较亮，而不是局部亮。

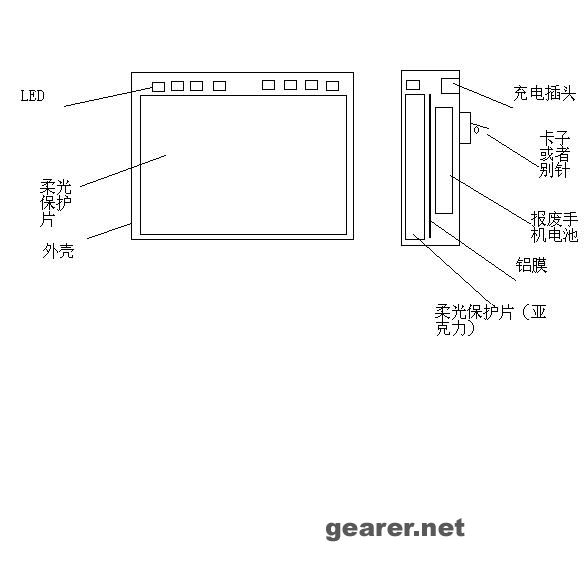

我用报废手机屏幕做过一个。因为外壳太难加工，就一直是裸体。

[ 本帖最后由梧桐的灰烬于 2006-5-27 14:56 编辑 ]

梧桐的灰烬 · 发表于 2006-5-27 14:49

原帖由 盲目HAPPY分子 于 2006-5-27 10:05 发表
这个网店提供了相关芯片、LED资料下载，可以参考（资料提供，并非产品广告）：
http://auction1.taobao.com/aucti ... 62e5302ba4c8c.jhtml

秋天：
昨天拿到老版的ARC ...

刚看了一下你推荐的网店。

唉~~~郁闷的不行了~~~~

价格真是低的受不了啊~~~

[ 本帖最后由梧桐的灰烬于 2006-5-27 14:57 编辑 ]

dreamerz · 发表于 2006-5-27 15:21

猫眼！

http://www.gearer.net/viewthread ... hlight=%C3%A8%D1%DB

梧桐的灰烬 · 发表于 2006-5-27 15:35

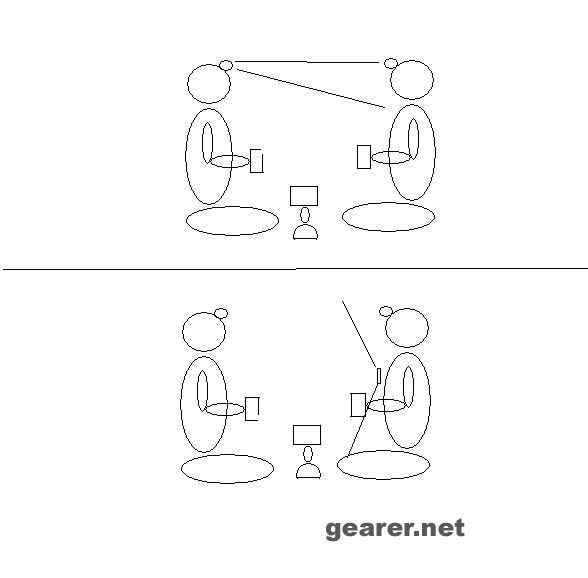

示意图

盲目HAPPY分子 · 发表于 2006-5-27 17:15

原帖由 dreamerz 于 2006-5-27 15:21 发表
猫眼！
http://www.gearer.net/viewthread ... hlight=%C3%A8%D1%DB

这个28g头灯我用过，聚光太强烈。
我前面说的“只有一块亮的光斑，周围全黑，效果也非常糟糕”其实就是说它，戴着它，我给绊了好几跤 :(
不过它的纽扣电池设计（原来用2025，被我朋友DIY改成2032了），则是一个可以利用的思路。
头灯的大小重量还有潜力可挖，这么轻的头灯，完全可以不用扁带子，可以改成类似Zippka那样的细松紧带，重量更轻了。

[ 本帖最后由盲目HAPPY分子于 2006-5-27 17:17 编辑 ]

盲目HAPPY分子 · 发表于 2006-5-27 17:20

梧桐的思路有意思。
不过似乎用途太专门了一点？
如果是以吃饭、聊天为主要用途，我特别喜欢汽灯。
虽然重，可是那种温暖的感觉非常舒服 :)

勇敢的心 · 发表于 2006-5-27 20:15

专门搞吃饭灯啊，太奢侈了

dreamerz · 发表于 2006-5-28 01:12

原帖由 盲目HAPPY分子 于 2006-5-27 17:15 发表

这个28g头灯我用过，聚光太强烈。
我前面说的“只有一块亮的光斑，周围全黑，效果也非常糟糕”其实就是说它，戴着它，我给绊了好几跤 :(
不过它的纽扣电池设计（原来用2025，被我朋友DIY改成2032了），则是一 ...

呵呵，有这么厉害？！用1W都没事啊！
原来以猫眼的表现已经太亮了。
不过我确实提过，觉得它的亮度让我小小的吃惊了一下，想想可能不是因为亮，而是因为聚光。
我倒一直认为如果能改造成用一节AAA电池的会更实用。

梧桐的灰烬 · 发表于 2006-5-29 14:32

原帖由 盲目HAPPY分子 于 2006-5-27 17:20 发表
梧桐的思路有意思。
不过似乎用途太专门了一点？
如果是以吃饭、聊天为主要用途，我特别喜欢汽灯。
虽然重，可是那种温暖的感觉非常舒服 :)

呵呵，是１年半以前做的．那时候的工作有便利条件．想买防水　ＬＥＤ头灯都不太容易．至于汽灯那时候就更不敢想了．

其实ＤＩＹ也会有很多困惑．ＤＩＹ一件东西的成本太高，而且往往ＤＩＹ完成之后就会发现，现实中早就有我们所想象中的产品了．

于是更加郁闷

盲目HAPPY分子 · 发表于 2006-5-29 14:41

我觉得DIY更多的是一种有趣的经历，能有所发明最好。即使没有，看着自己的想法一点一点变成现实，也很好玩啊。
可惜我已经废掉了，只能看着别人做东西羡慕不已 :(
这是我订阅的一个DIY BLOG，看着别人做的东西，也是满好玩的 :)
http://www.makezine.com/blog/

梧桐的灰烬 · 发表于 2006-5-29 14:50

原帖由 盲目HAPPY分子 于 2006-5-29 14:41 发表
我觉得DIY更多的是一种有趣的经历，能有所发明最好。即使没有，看着自己的想法一点一点变成现实，也很好玩啊。
可惜我已经废掉了，只能看着别人做东西羡慕不已 :(
这是我订阅的一个DIY BLOG，看着别人做的东西， ...

ＨＯＨＯ　偶以前在设备技术课的时候工作就是ＤＩＹ．

不过干的时间长了，就厌倦了．
