SD Hercules Assault----大力神高山探险冲顶帐(完成版)

山枫 · 发表于 2006-5-29 11:11

请问楼主一个问题，这款的杆（除拱形杆）是否在接近两杆连接处杆的直接开始有点变大？
个人认为拱形杆的无缝冲压设计是为了减少杆连接处由于外力作用而突然爆裂的（专业术语不懂，所以表达的不够清楚。）

半袋饼干 · 发表于 2006-5-29 16:20

原帖由山枫于 2006-5-29 11:11 发表
请问楼主一个问题，这款的杆（除拱形杆）是否在接近两杆连接处杆的直接开始有点变大？
个人认为拱形杆的无缝冲压设计是为了减少杆连接处由于外力作用而突然爆裂的（专业术语不懂，所以表达的不够清楚。）

除了拱杆以外，其他的杆子没有这个技术的使用，

这个技术的确是为了增强杆子在外力作用下的承受能力和强度，同时减小重量，做到轻便快捷

胡涂 · 发表于 2006-5-29 19:03

山枫 · 发表于 2006-5-29 21:57

原帖由 半袋饼干 于 2006-5-29 16:20 发表

除了拱杆以外，其他的杆子没有这个技术的使用，

这个技术的确是为了增强杆子在外力作用下的承受能力和强度，同时减小重量，做到轻便快捷

抱歉，打字时的失误。我想问的是，除拱形杆其它各杆在两杆对接处，它们的杆口直径是否有一点点变大？

半袋饼干 · 发表于 2006-5-30 07:30

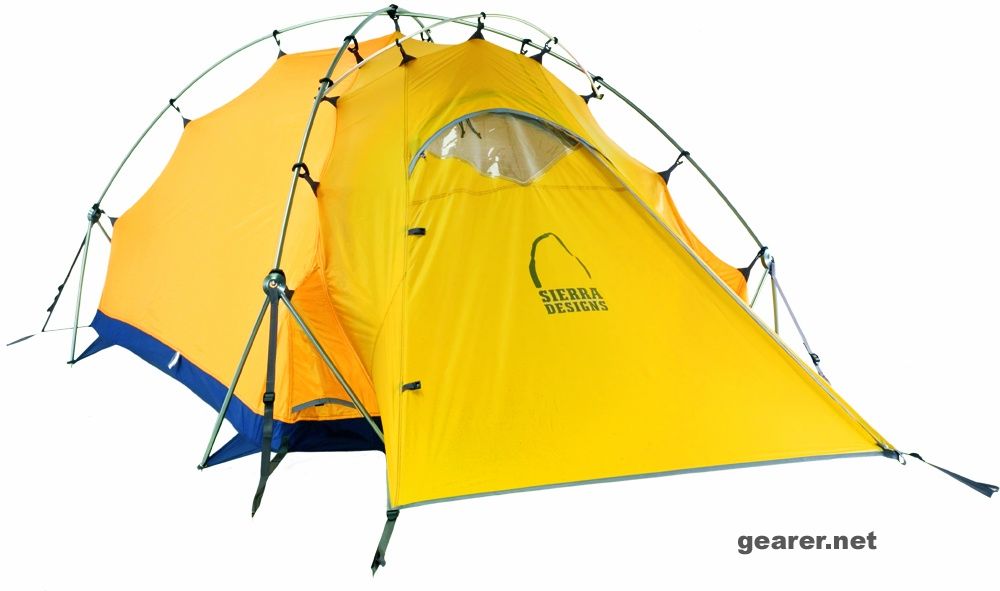

Hercules Assault 大力神高山探险冲顶帐 2人 / 4 季

使用单层的曾经获奖的DriZone防水透气织物制成，达到最大的透气性和防水性能，良好的空气流通系统可以
降低在寒冷温度下宿营的帐内结露，独特的帐杆和支撑设计可以应对严酷的自然环境，在高海拔大风的情况
下出色，单层设计有效避免了因有内外帐而在大风下的互相拍打声，为更好的攀登提供优良的营地。

特别适合：严酷环境下的Backpacking, Camping
               高山，探险

净重： 6 lbs 10 oz （3000 克）
包装重量： 7 lbs 2 oz （3230 克）
包装尺寸：  22" x 7" （56cm x 18cm）

开门数： 1
帐内面积：  35 sq. ft. （3.25 平方米）
门厅面积：  7 sq. ft. （0.65 平方米）
帐高： 41" （104 cm）

帐底类型： SuperSeal
帐底材料：  70D Taffeta 尼龙织物，防水度3000mm
张身材料：  40D Rip Stop 尼龙， DriZone 2L
前厅材料：  40D HT Rip Stop 尼龙，防水度1500mm, PU/Silicon（硅涂层）

杆数： 3
Clip Locks数目：  1
Swift Clips数目： 17
帐杆：DAC Press-Fit 7001

使用技术：

Air Flow Vent System：
这款大力神的空气流通系统可以使空气在单层帐中良好的流通，透气窗口带有纱网的拱形设计可以有效保证
雨水和雪进入帐内，聚甲酸树脂质的支撑棒可以使使用者在帐内自由控制通气口的开合和通风量的大小。

Arch Support Technology
拱座支撑技术就是我们常说的AST，SD创新的一项技术，不用增加额外的结构和重量而使帐篷增加在强风下的
稳定性。恶虐天气或者高海拔的强风可以使帐杆弯曲并使帐篷向地面压甚至导致帐杆断裂帐篷损坏， AST 可
以连接帐杆成为一个整体并使之更贴低地面，强风吹动下让帐杆旋转几乎是不可能的事情。经风洞测试, AST
至少可以增加帐篷40%的抗风性能。

Clip Locs
另一项独创的专利技术，设计用来在帐杆交叉处锁定帐杆，可以增加60%的帐篷强度

Color Coded Webbing
反光边带设计增加在黑暗情况下的帐篷搭建速度，引导帐杆的设置和fly的放置方向。使用结实耐用的尼龙制
成。

Computer Aided Design
电脑辅助设计可以制造更好的帐篷，容易实现各种技术的应用和测试。

DAC Press Fit Poles
全新的帐杆连接方式可以最大限度的提高搭建灵活性，降低帐杆破裂的可能性，减轻重量的同时又增强帐杆
的坚固性，使用特殊的阳极铝制做帐杆

DriZone Laminated Fabric
特殊的胶合织物，具有优异的防水透气性能，防水度 18,000 mm (Test JIS-L1092)。透气度 28,000g/平方米/24 小时 (Test JIS-1099- Test Method B-1)。由 40D Nylon， 2层叠合制成，重量 80克/平方米。

Gear Pockets
众多的装备袋设计可以更好的归纳携带的小装备。

Hercules' Jake's Corner
Hercules AST 帐篷使用的是升级了的 Jake's Corner 技术，由于减少主帐杆需要伸到地面的长度从而减轻了重量，同时提供了更高的抗风性，比同一级别的其他帐篷至少提高 66% 的抗风性。  风洞测试显示在100 英里/小时的强风下 Hercules AST 仍能坚固的站立，而且是在无防风绳和FLY搭建的情况下。如果设置好正确的防风绳和搭建好FLY，大力神还可以经受更强的风速考验。

Locking Pole Tips
自锁定帐杆前端可以使帐篷搭建更加迅速并保持锁定在其对应的金属圆孔内

Stash Door
帐门的圆圈拉链可以轻松打开帐门，完全打开后可以隐藏在帐顶的装备袋中，而不是落在地面上或是档在两边，快速方便，需要拉上的时候伸手一摸即可以。

SuperSeal Floor
Designs特殊技术可以使搭建后的帐篷地布紧绷，提高防水性能，而且可以使压力平均非配到整个结构上

Ultra Fresh
可以预防由湿气污点引起的帐篷织物上的霉菌生长，延长帐篷的使用寿命。

大鲵 · 发表于 2006-5-30 08:28

从图中看只有拱形杆是无缝冲压设计！
为什么别的杆不是呢？

jameszhou · 发表于 2006-5-30 10:12

无风绳对抗风洞100 MPH还坚固挺立？？？？？？？？100MPH已经是11级以上之最强飓风了，是否有无这么夸张？而且还能坚固挺立？？

jameszhou · 发表于 2006-5-30 11:11

饼干兄弟，我觉得此地方需要确实，抗风性是探险帐篷最主要的性能，严格而言，风绳对帐篷的抗风性是至关重要的设置，其实我亦从未听讲有不拉风绳做风洞的；如果一只营无风绳可以在100MPH下坚固挺立（100MPH的概念就是12级以上最高等级飓风），那加上风绳的话我估计该营因该可以抵抗130MPH而且保持稳定，不晓得大家对这种级数有何感想（可以想像美国灾难大片里的情形），对于重量不过3公斤的民用单层高山营，如果有此实力，那其他厂牌的产品大可及早关门了事了，那些冲击营地里捆满防风网的帐篷就显得更加可怜；就目前国内流传比较广的FXXXX牌高山营可对抗150MPH的测试视频，我曾仔细看过，明显是翻译有误
,原英文视频资料上纪录的当达到85MPH以上时，杆子开始变形，到100MPH时，营已经被压迫开始成为一个平面，而且此时是拉满风绳并压上沙袋；MSR 的WIND 2 的测试纪录是在拉好风绳后，仅仅正面对抗103MPH时候帐篷保持完好并无因为严重变形而过大影响使用空间；实际使用中，国外曾有纪录VE25在85MPH以上发生杆子爆裂；查了下SD自己的介绍，也并无宣传可在无风绳下稳定对抗100MPH， SD对自己探险营的描述regularly withstand winds over 60 mph and gusts to even 100MPH,可见100MPH只是一个间或的临界峰值；

大鲵 · 发表于 2006-5-30 11:39

呵呵，sd尽快进入中国吧，就这一两年的事！

木柴 · 发表于 2006-5-30 13:55

野外环境毕竟复杂的多,光一个地丁在实验室肯定是没有问题的,在野外各种地形下怎么固定帐篷就是门学问,地丁\拉绳\拉网\雪锥\冰镐\树枝\石头\冰墩\雪压等等.各有各的用法,就算实验室里面有那么高的数据,换个人,换个地方就不一样.

jameszhou · 发表于 2006-5-30 14:22

我的意思是，就是在实验室里，也不应该有如此强悍的表现，

半袋饼干 · 发表于 2006-5-30 16:34

我写的确实是实话，SD 给我mail的资料。

而且这里还有视频为证：

QT版本：
http://www.sierradesigns.com/mov_herc_mov.htm

MP版本：
http://www.sierradesigns.com/mov_herc_wmv.htm

山枫 · 发表于 2006-5-30 17:15

我有一款SD solo和一款 Hyperlight 3 AST 均是尾部有个跟这款类似的支架，由于几次出门都没遇到大风，所以不敢说抗风性如何。但在搭建时和使用时明显感觉有尾部的支架整个帐篷的稳固性要好于其它几款。所以才出掉VAUDE ul的。

[ 本帖最后由山枫于 2006-5-30 17:17 编辑 ]

半袋饼干 · 发表于 2006-5-31 02:30

原帖由山枫于 2006-5-29 21:57 发表

抱歉，打字时的失误。我想问的是，除拱形杆其它各杆在两杆对接处，它们的杆口直径是否有一点点变大？

没有变化，还是一样的直径

半袋饼干 · 发表于 2006-5-31 02:40

细节大图。

官网
http://www.sierradesigns.com/

此款产品链接：
http://www.sierradesigns.com/tents.display.php?id=31

[ 本帖最后由半袋饼干于 2006-5-31 03:44 编辑 ]

半袋饼干 · 发表于 2006-5-31 03:34

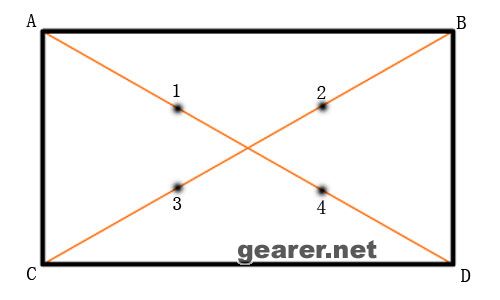

关于帐内用风绳加固，我只好自己做了个图，按照帐篷的说明书给大家介绍一下。

内部风绳加固对于严酷天气下的帐篷抗风性能可以提高很多，当然柔和的天气下这就多此一举了。

帐篷内部四个角分别有A ， B ，C ，D 四个系点，顶部分别有 1， 2 ，3 ，4 四个系点，所需要的就是两条比较长的风绳。

有两种连接方式，分别增强侧面和正面以及整体的抗风性。

第一种：
增加帐篷侧面的抗风性，分别连接 A 到 2， B 到 1， C 到 4，D 到 3。

第二种：
增加帐篷正面以及整体抗风性，分别连接 A 到 3， B 到 4， C 到1，D 到 2。

muter · 发表于 2006-5-31 11:04

帐篷的内张绳其实是很常见的东西，９０年代末，我在很多国外的高山帐中都见过这种东西，他对帐篷的强度有很大的增强．只是不知道为什么现在反而很少见了．

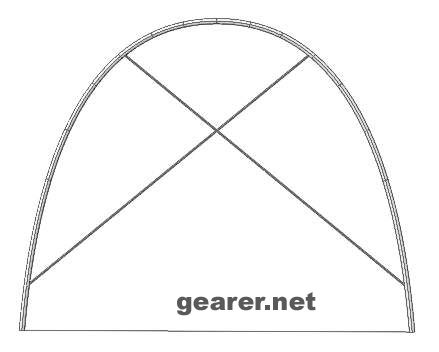

附图中就是第二种内牵绳法，（帐篷是刚出的国产高山帐）

muter · 发表于 2006-5-31 11:15

内张绳作用最大的一种形式

假山飞狐 · 发表于 2006-5-31 13:08

对这个挂钩设计有点儿疑问。强风中帐布抖动会不会甩脱？

胖飞天 · 发表于 2006-5-31 19:25

感谢LZ的好帖!
