改良版柴火炉的结构和点火试验~

爱水电 · 发表于 2006-6-1 22:21

这个炉子早就做好了，一直没有点火。今天相对清闲，玩一把吧！

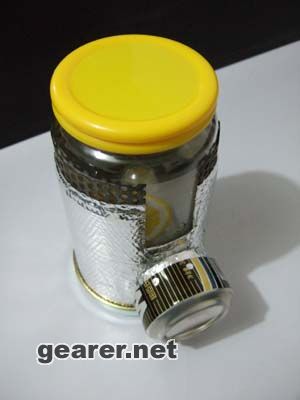

先说说装载，内部正好放一个密封罐，可以把零碎都放进去，我象征性地放了一瓶外加两管酒精意思一下，底部有一个夹层，也可以放一些打火机、火柴或者其他小东西。

爱水电 · 发表于 2006-6-1 22:27

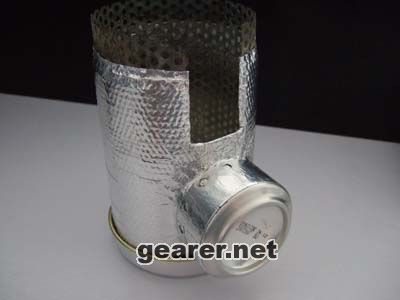

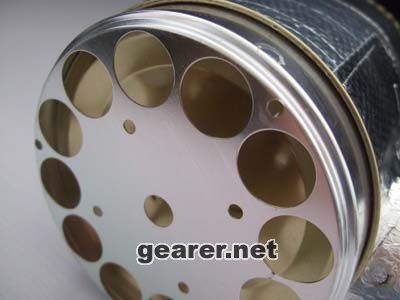

炉子主体和底部结构，注意一下夹层的结构。

爱水电 · 发表于 2006-6-1 22:33

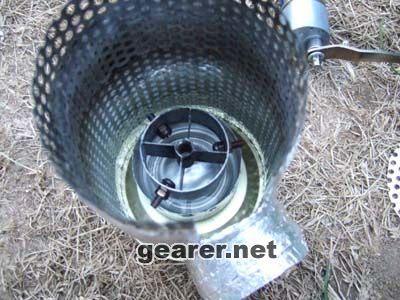

打开进风口看到是这样的！奇怪吗？这里面是什么东东？

爱水电 · 发表于 2006-6-1 22:43

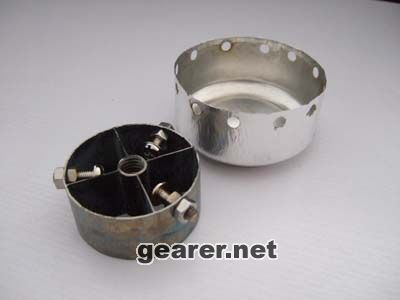

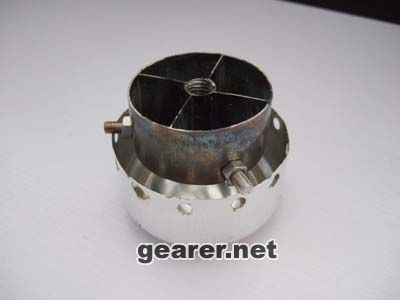

原来是下次出门准备带这个柴火炉，所以这里藏了一个备用的加速器酒精炉，今天用了一下，没用挡风板，微风，4分钟烧开500毫升水。
（原帖1L水是错误的，特此更正！）

[ 本帖最后由爱水电于 2006-6-2 14:27 编辑 ]

爱水电 · 发表于 2006-6-1 22:48

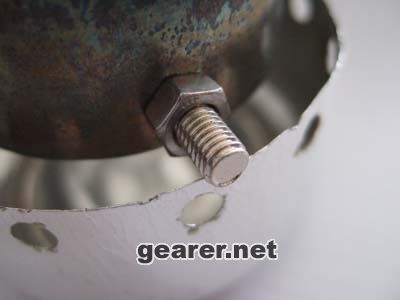

注意一下细节，这种不易滑落的结构。把炉子放进去，炉架和挡风板都有了，呵呵～

爱水电 · 发表于 2006-6-1 22:54

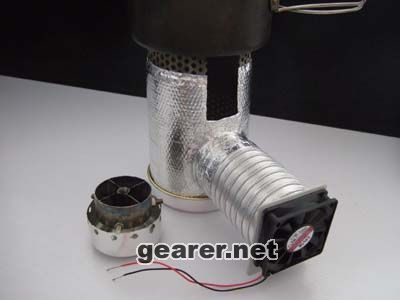

看看是不是两个完整的炉子？今天傍晚拿到室外准备点火！

爱水电 · 发表于 2006-6-1 23:00

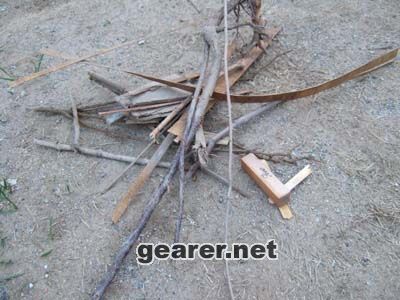

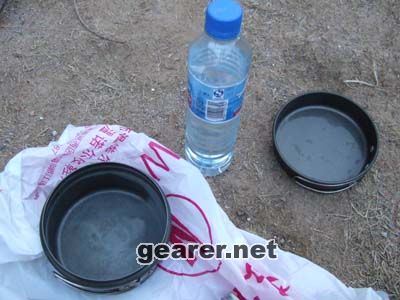

首先要就地拣一点柴火，看起来很干净的院子想捡到一点东西比想象的容易。后面是事先准备的500毫升水和铝锅。

爱水电 · 发表于 2006-6-1 23:08

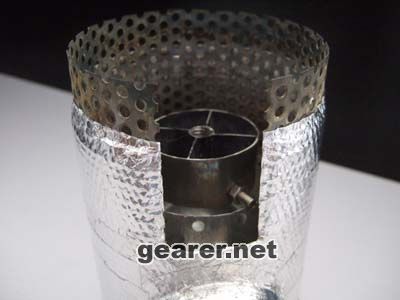

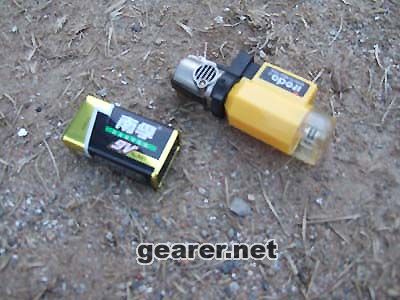

这个铁网是个火弊子，因为怕柴火不够，把这个支在炉子中间，就可以只用上半个炉子，不怕费柴火了！后面是用9V碱性电池测试的，功率不及手摇发电机，但也足够了～别小看那个打火机，其实是微型喷枪，温度可以达到1300度，可以直接点燃柴火！

[ 本帖最后由爱水电于 2006-6-2 00:55 编辑 ]

爱水电 · 发表于 2006-6-1 23:19

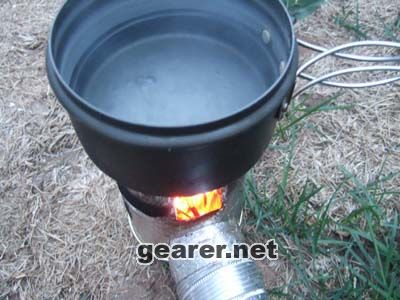

点火时出了点意外，因为地不平，撒了一些水，不够500毫升了，好在今天本来就没准备计时。点火时没用常规引火物，只用了一点点酒精很快点火成功！有一点兴奋～

爱水电 · 发表于 2006-6-1 23:25

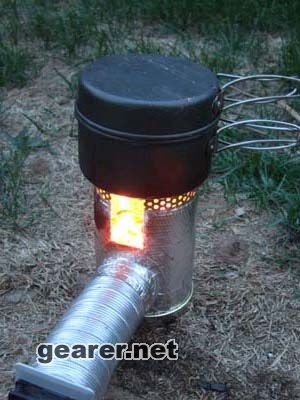

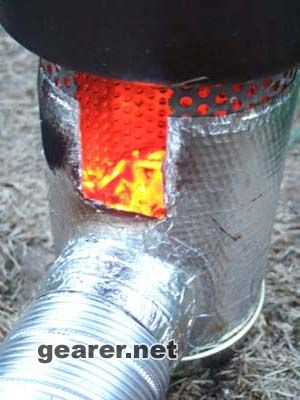

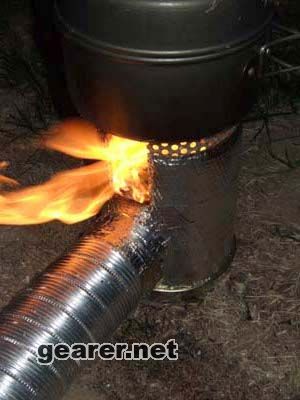

今天风很大，至少4－5级风，火很容易从添柴口被吹出来，把外面的铝箔烧黑了一小块，总体上燃烧比较完全～

爱水电 · 发表于 2006-6-1 23:35

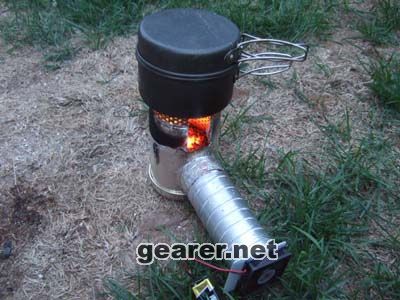

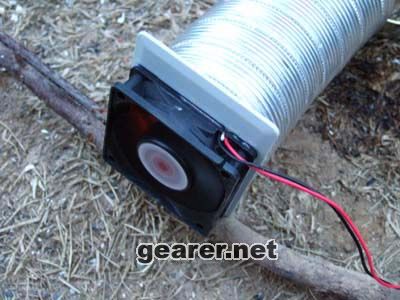

实验中送风系统工作正常，烧开水还是慢一些，因为风太大了！如果用气炉，用轻型挡风板在这种风力下就很难烧开水。
今天还犯了一个错误，就是应该尽快调整送柴口的方向为迎风的位置，感觉似乎好一些，这样火反而不容易被吹出来。

爱水电 · 发表于 2006-6-1 23:44

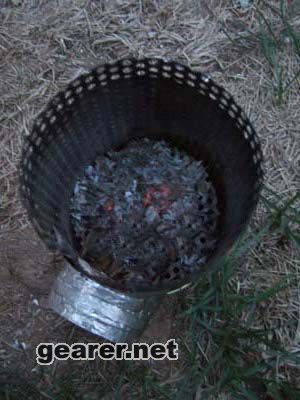

天黑下来，火力减小，最后完全熄灭，留下的灰烬很少！因为有隔热底舱，收摊后地表没留下痕迹！

[ 本帖最后由爱水电于 2006-6-2 00:58 编辑 ]

爱水电 · 发表于 2006-6-2 00:14

总结：
这款炉子比以往有以下改进：
1 增加了添柴口，添柴很容易，大小也开得比较合适。
2 充分考虑了收纳性，比如下面的隔离舱可以容纳很多小物件；送风口的盖子加上内容物就是一个完整的酒精炉，增加了一个备份；内部正好用一个1升的密封罐支撑，有效保护炉子不受损害，收纳性更好。
3 增加了一个火蔽子，可以利用酒精炉架调节火膛容量
4 重量较上一个版本更轻。炉子主体重量仅为143克。送风系统66克。酒精炉（原来没有）30.2克，底仓（原来没有）38.6克，火蔽子（原来没有）11.8克。
5 更长的送风管道更有利于操作和散热。

需要改进的地方：
1 添柴口应该设计一个可以关闭的结构，有利于集中火力，提高抗风性。
2 外周的铝箔应采用环形缠绕法，这次发现个别地方边角翘起。

爱水电 · 发表于 2006-6-2 00:34

相对国外作品的改进：
1 更加多功能化
2 重量更轻（同等保温条件）
3 首次使用孔板内壁加石棉保温层
4 首次使用人工电力送风系统
5 送风管道更加合理、坚固，压缩方式更加方便
6 首次使用铝箔外壁
7 首次使用有大面积散射孔的隔热底舱

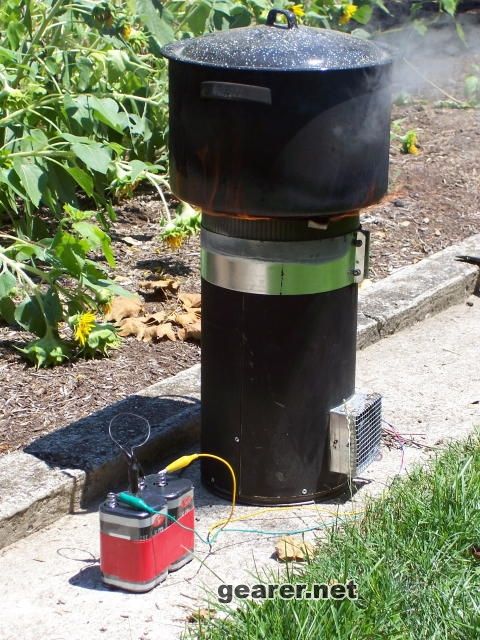

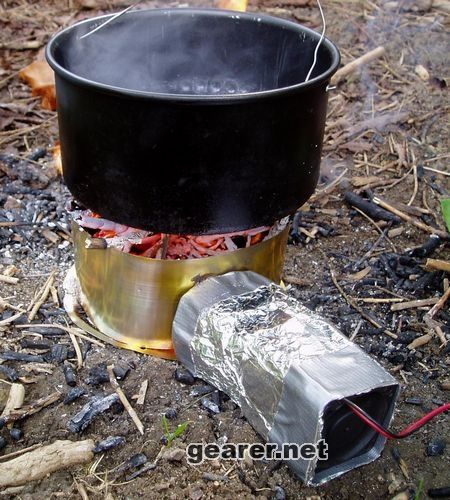

本炉具主要借鉴以下两款作品，爱水电对前人表示敬仰！感谢前辈们的努力～

pingal · 发表于 2006-6-2 00:54

依旧是无敌的铁丝网为主体，既当炉灶又当挡风板，酒精炉喝咖啡，柴火路烧饭，很好的设计，当然，再加上神秘能源系统在环保方面才算圆满~~~

唯一的问题是相对气炉来说脏了点~~~不知水电兄有没做过加热效率的对比~~~还有就是在这么小的炉腔内，燃料的消耗速度也很关键，不然守在炉子旁边加柴就郁闷俄

爱水电 · 发表于 2006-6-2 01:07

原帖由 pingal 于 2006-6-2 00:54 发表
依旧是无敌的铁丝网为主体，既当炉灶又当挡风板，酒精炉喝咖啡，柴火路烧饭，很好的设计，当然，再加上神秘能源系统在环保方面才算圆满~~~

唯一的问题是相对气炉来说脏了点~~~不知水电兄有没做过加热效率的对比 ...

确实比别的炉子要葬一些，外面被烧黑的地方很容易清理，锅底也多了一些炭黑。呵呵～意料之中的事情哦～没有风可能会好一些，我试验的地方就在我楼下，正好是个风口！
下次做热效率的对比～好主意！

看见野玫瑰 · 发表于 2006-6-2 02:28

水电兄，这个电池可以连续工作多久？一次填满木材能烧开几升水？
另外，可以参考蒸汽机车的旋转炉门，炉门开口方向尽量不要对这风扇，以免火力太猛烤坏风扇。还有，考虑到稳定性，炉子尽量矮胖些，这样可以增加炉子容量，也不容易倾覆。

[ 本帖最后由看见野玫瑰于 2006-6-2 02:30 编辑 ]

盲目HAPPY分子 · 发表于 2006-6-2 02:32

嘿嘿，其实我对这个改进超轻版的酒精炉头更感兴趣些 :)

pingal · 发表于 2006-6-2 09:23

原帖由 盲目HAPPY分子 于 2006-6-2 02:32 发表
嘿嘿，其实我对这个改进超轻版的酒精炉头更感兴趣些 :)

万变不离其宗，关键部位还是那个带分隔壁的烟囱，是易用性和效率很好的结合。底座可以根据需要来改变。

说起来还是上次那个做厨房用的模子更有意思，之前在超市收了一个回来也是准备做炉子的，可那会还拘泥于易拉罐的圈子里，总觉得那玩意比较鸡肋

彩云指南 · 发表于 2006-6-2 09:35

佩服了，特别是那个酒精炉
