DIY一个挂包

tomoro · 发表于 2006-6-11 14:27

最初是看到孤单旅行介绍wet rib的文章：http://www.gearer.net/viewthread ... highlight=wet%2Brib

这么好用的东西，可是价钱实在是觉得贵，而且只有这个东西觉得很有必要自己动手仿一个。

这东西做出来两个多月了，一直等到上上周才上山用了一下，感觉还不错，才来介绍一下。

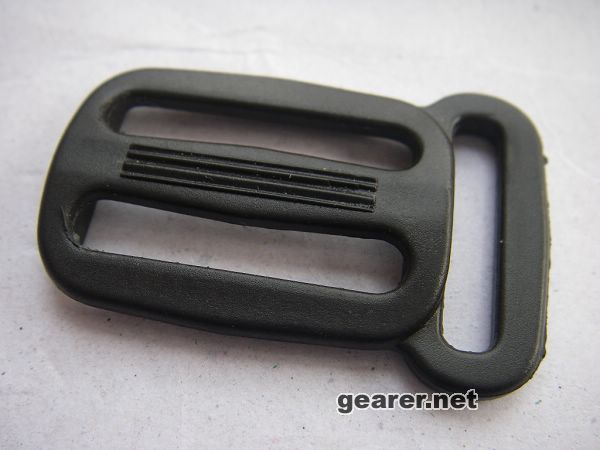

先是这种扣具，其实在很多背包上面都有，一般都是用于胸带位置上下调节。我想很多人都是苦于找不到这种扣具才无法动手做这个吧！在泉州这个包袋厂很多的地方，这种扣具就很容易找到了，我是问一个扣具店买的，因为量少，不要钱：）

查找了一些扣具厂家的介绍资料，这种扣具还是叫做日字扣。

[ 本帖最后由 tomoro 于 2006-6-11 15:33 编辑 ]

tomoro · 发表于 2006-6-11 14:27

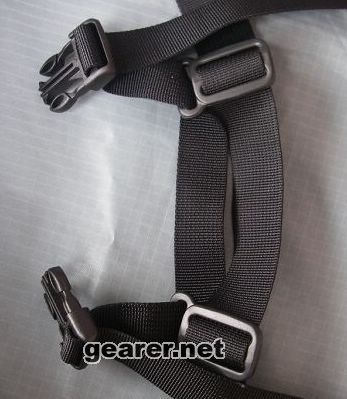

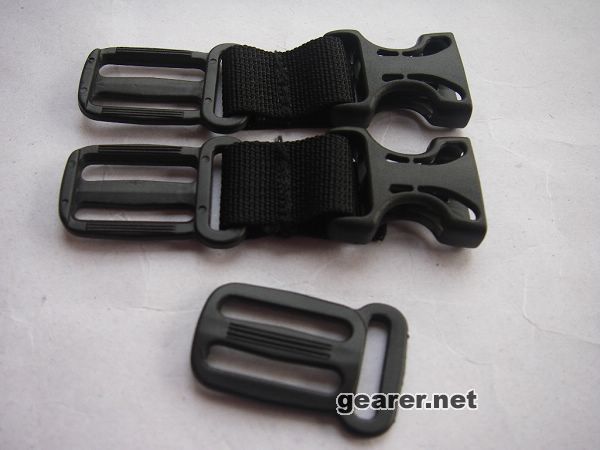

上图：然后就是和普通的插扣配合，做成零件，如下图，只是中间连接部分太长了，这里需要改进，看后面的图片就知道原因了。

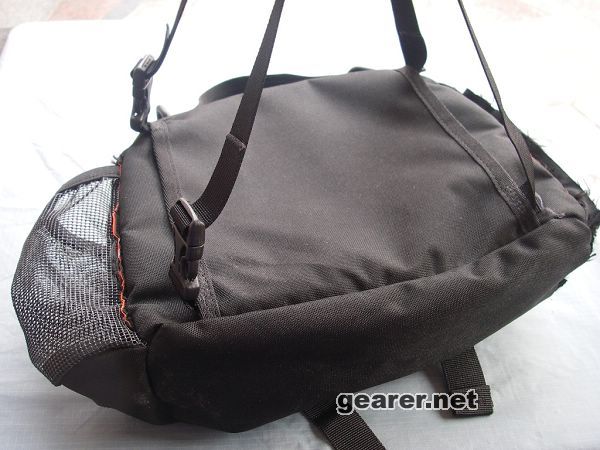

下图：我用的是一个极地的大腰包，腰包上面的腰带之类已经剪掉，整体变成这样

[ 本帖最后由 tomoro 于 2006-6-11 15:34 编辑 ]

tomoro · 发表于 2006-6-11 14:28

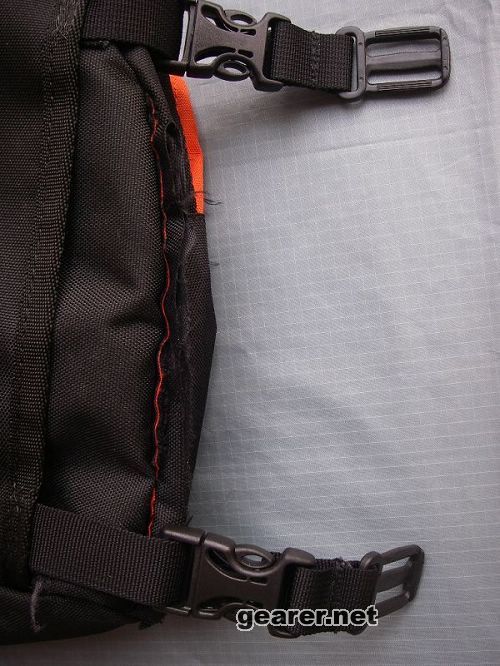

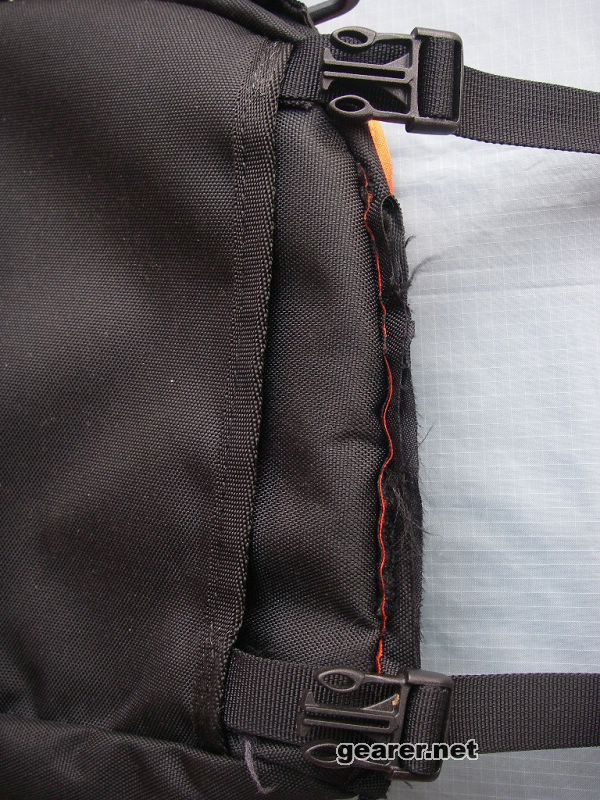

两侧细节图片

[ 本帖最后由 tomoro 于 2006-6-11 14:34 编辑 ]

tomoro · 发表于 2006-6-11 14:28

预留的织带长度比较长，两侧的扣件设计成可以配合，作为轻装时候的腰包，还可以作为简易的背包~~~

[ 本帖最后由 tomoro 于 2006-6-11 15:20 编辑 ]

tomoro · 发表于 2006-6-11 14:29

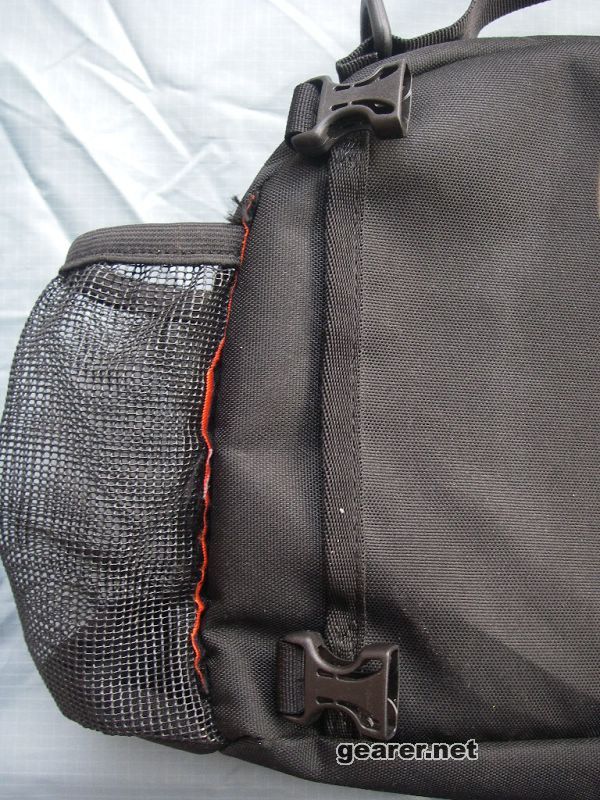

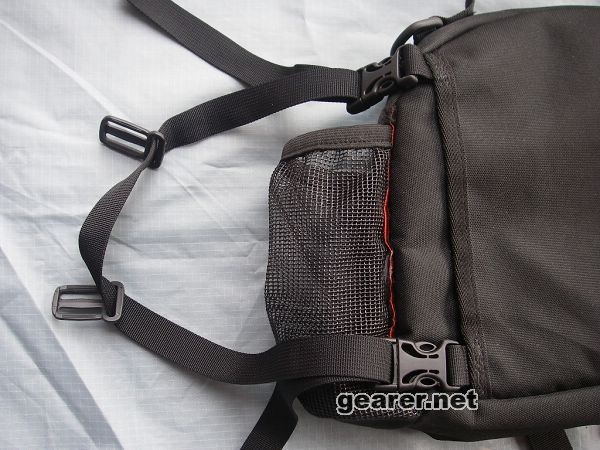

如下第7张图，左侧的设计是这样，和右侧不一样。

最初的想法是左侧可以只需要一个日字扣，和挂包变成一个三角形连接，后来发现这样不好用，才改成使用两个日字扣。当初这么考虑是因为看到DD的wet rib左侧有这么一种设计。

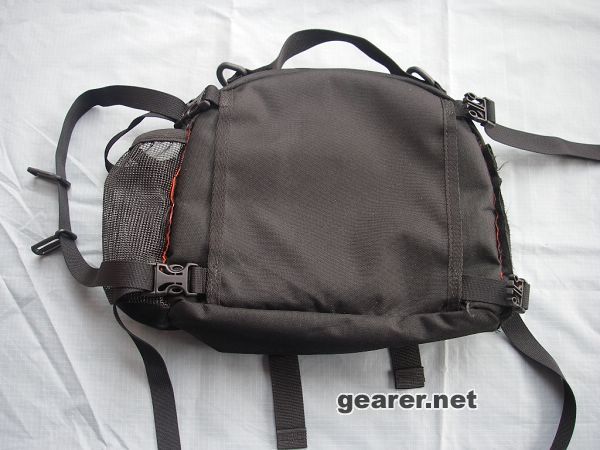

第8章就是整体的样子了。

[ 本帖最后由 tomoro 于 2006-6-11 15:38 编辑 ]

tomoro · 发表于 2006-6-11 14:29

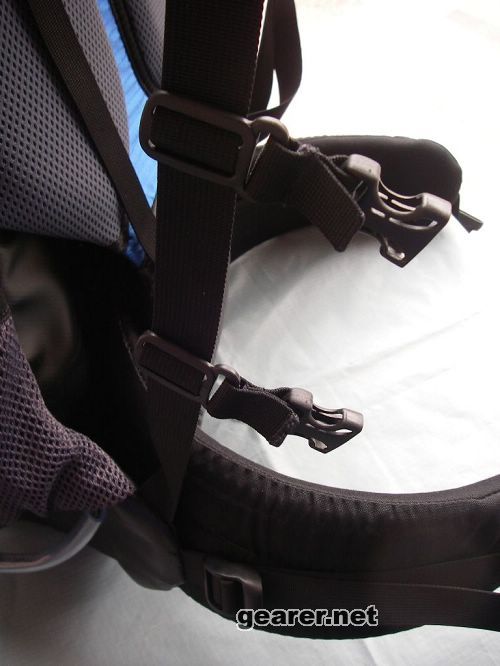

第9张图片，是把扣件连接到背包右侧织带的：（我表达不清楚，想必各位看了图片很明白吧！）

我觉得这个连接部分太长了。

第10张是左侧与背包织带连接的，比较别扭。只是现在也懒得把两侧做成同右侧那样子的做法了。

[ 本帖最后由 tomoro 于 2006-6-11 15:40 编辑 ]

tomoro · 发表于 2006-6-11 14:53

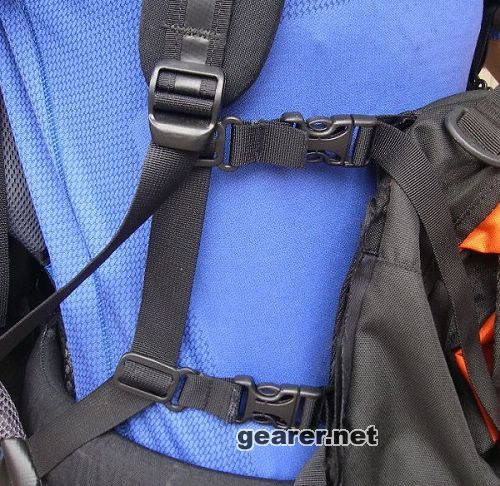

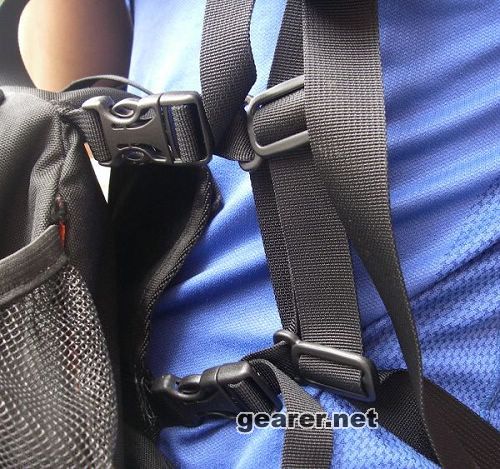

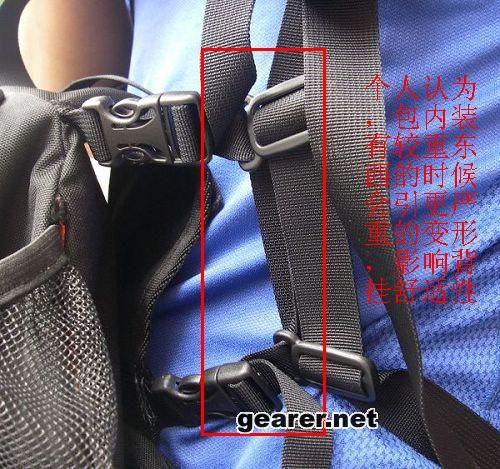

下面两张是已经连接好，背在身上的样子，看图片大家会明白了。

路上卸包休息的时候，我的习惯是通常打开右侧的插扣，左侧就不需要了。反之也可以。

[ 本帖最后由 tomoro 于 2006-6-11 15:42 编辑 ]

tomoro · 发表于 2006-6-11 14:59

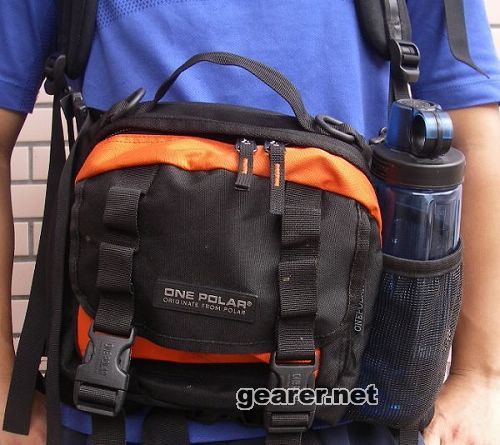

最后一张是正面效果图~~~这个极地要包容量比较大，本来左右各有一个可以放水壶的，只留下左侧一个。

没见过DD的wet rib实物，我这个做法和wet rib的不一样，整个包是挂在腹部了。

在两天上山下山的徒步中，可能我装了不少东西，整个挂包负重大概有5斤左右，所以会往下滑，需要不时调节。

因为背包负重也比较多，加上这个挂包之后，感觉肩膀受力似乎大了一点，虽然还没有不适的感觉。

爱水电 · 发表于 2006-6-11 15:47

极地的腰包款式众多,质量也还不错,价格也不贵,用来DIY一些好东东是很有基础的.

风过留痕 · 发表于 2006-6-11 16:27

呵呵。LZ是泉州的？问候一下：）：）

风过留痕 · 发表于 2006-6-11 16:41

LZ在日字扣上的织带，为什么不上下两段分别直接与日字扣车死固定？

采用一条织带直接穿过的话，会因为受力不均匀而影响包体的成型和固定。

枫雪 · 发表于 2006-6-11 16:58

看最后一张图片挂包其实已经在腰的位置了，比DD的胸包位置要低些

这点比原版要好，在夏天不会挡在胸前影响透气

最后请问lz，装上物品及水壶后会不会有向前拉拽肩带的感觉

yazz2005 · 发表于 2006-6-11 20:02

非常棒的设计呀,我也想整一个这样的,能够放入一个小DC加一瓶水就好了,:)

tomoro · 发表于 2006-6-11 23:28

原帖由 风过留痕 于 2006-6-11 16:41 发表
LZ在日字扣上的织带，为什么不上下两段分别直接与日字扣车死固定？

采用一条织带直接穿过的话，会因为受力不均匀而影响包体的成型和固定。

的确这样会影响，后来织带变形~~

只是我前面也说了，懒得再弄成和右侧一样的了。凑合着用吧！

以后有新的想法了，重新做一个。

这个就是试验品了。

tomoro · 发表于 2006-6-11 23:33

原帖由枫雪于 2006-6-11 16:58 发表
看最后一张图片挂包其实已经在腰的位置了，比DD的胸包位置要低些

这点比原版要好，在夏天不会挡在胸前影响透气

最后请问lz，装上物品及水壶后会不会有向前拉拽肩带的感觉

是在腹部啊，不是腰部。

最后一段说明我也有提到，整个挂包负重5斤左右以后，似乎感觉肩膀受力增多，全程只走了五个小时左右，没什么大感觉。

这个放水壶的网袋不够长，也因为OTG比较长的缘故，经常在担心OTG掉出来~~

看见野玫瑰 · 发表于 2006-6-11 23:48

呵呵，这里人才辈出啊！这个设计的已经很好了，很接近我的设计了，不过还有些缺点，改进很简单，再稍微想想，可以改进的更好！（给你点提示：上部分插扣受力方向改变一下，下部插口位置想想其他地方：），相信你能想到的，呵呵）

tomoro · 发表于 2006-6-11 23:57

原帖由 看见野玫瑰 于 2006-6-11 23:48 发表
呵呵，这里人才辈出啊！这个设计的已经很好了，很接近我的设计了，不过还有些缺点，改进很简单，再稍微想想，可以改进的更好！（给你点提示：上部分插扣受力方向改变一下，下部插口位置想想其他地方：），相信你能 ...

呵呵，我再想想吧：）

之前看孤单旅行贴的wet rib的图片，似乎这个WR还代替了DD背包的腰带？

之前我想，也许有了这个挂包，背包的胸带也许可以不用了，
后来使用中觉得这个代替不了胸带，
不然MM钔就不用为胸带发愁了。

C瓜 · 发表于 2006-6-12 13:43

感觉LZ的东西没增加了多少的方便反而使背包增加了不必要的烦琐!背包就是背包,腰包就是腰包,多挂上一个自己DIY的东西卖骚罢了......

dreamerz · 发表于 2006-6-12 14:47

并非之有商家造出来的东西才算实用才算不卖骚，DIY本身就是具有强烈的与众不同的性质，带有骄傲的态度。
至于这个胸包的实用性，自然是各花入各眼，相信还是有相当多的人觉得实用的！

孤单旅行 · 发表于 2006-6-12 15:59

原帖由 C瓜于 2006-6-12 13:43 发表
感觉LZ的东西没增加了多少的方便反而使背包增加了不必要的烦琐!背包就是背包,腰包就是腰包,多挂上一个自己DIY的东西卖骚罢了......

实在不敢苟同这种想法，DIY的目的在于根据自己的实际需求来制作，调整自己的装备，没有必要所谓的“卖骚”.DD的那款附挂包就是DD的个性化的所在。在行进中一次次的上下包的辛苦体会过了才会知道。提出不同意见可以,但请不要随意的践踏他人的哪怕一点点的创意和想法。
