新人，先发个酒精炉的草图

酱铺

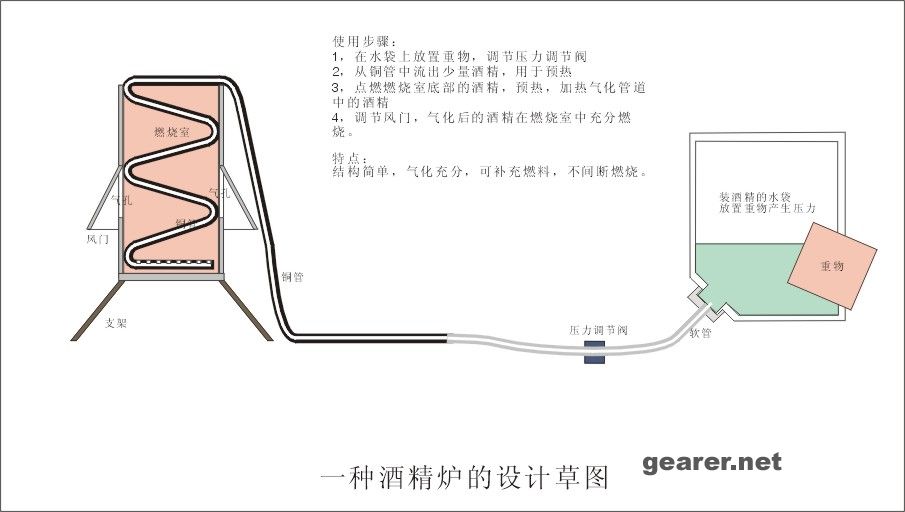

看了各位关于酒精炉的帖子，很受启发，做了一个草图，
请各位多提意见。

打算用易拉罐和金属管做一个试试。

不亦乐乎

我猜想哈,改着改着,就改成了烧酒精的油炉了.

不亦乐乎

原帖由 不亦乐乎 于 2006-7-26 19:41 发表
我猜想哈,改着改着,就改成了烧酒精的油炉了.

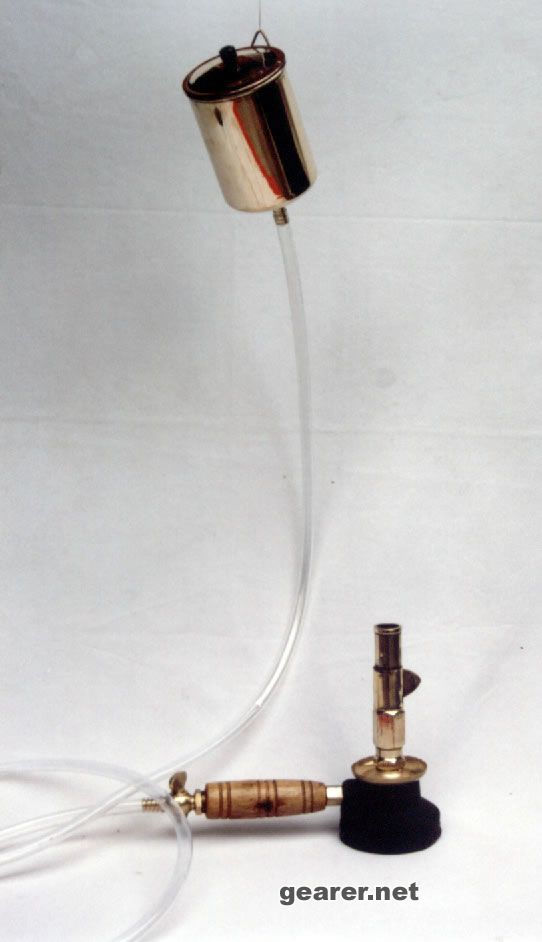

找到一样东西可供参考:

[ 本帖最后由 不亦乐乎 于 2006-7-26 20:48 编辑 ]

kee

太复杂

卍卍明仔卍卍

我舊時有依隻爐
http://cgi.ebay.com/Vintage-Mark ... QrdZ1QQcmdZViewItem


效果不太理想.
個爐入酒精, 用時要打開然粒樽頂的蓋, 跟住酒精向下流, 點著後火把銅管燒熱達至preheat效果.
之後gas會混合空氣燒.



另外一d類似計設
http://cgi.ebay.com/Vintage-Anti ... QrdZ1QQcmdZViewItem


http://cgi.ebay.com/Antique-Vint ... QrdZ1QQcmdZViewItem


[ 本帖最后由 卍卍明仔卍卍 于 2006-7-26 22:15 编辑 ]

SIMOHAYHA

不管怎么样，DIY的精神还是不错的。帮你顶了

jz2005q

这个思路好，需要鼓励我在想有些万用油炉的思路就可以借兼。其实我认为有些万用油炉烧酒精可能比烧气效率高。

风中七彩刀

好思路，等看成品。

酱铺

根据网上的意见，简化了一下设计。

主要是考虑铜管的加工。
铜管导热可能影响软管问题准备在原型出来后再改进,可能用木制结构。。
买了一根6mm的铜管，好像有点细。准备换成10mm的。

[ 本帖最后由 酱铺 于 2006-7-30 00:40 编辑 ]

卍卍明仔卍卍

有少許意見.
因為酒精是液體,銅管內要加些布, 線,繩之類的東西減慢酒精流動.或者使用極幼細銅管.
要不然放上重物後, 酒精會大量流出.
這隻爐的爐頭是用管子設計. 類似的電油爐也不小 可以參考下

酒精燈

爱水电

明仔说的是细节问题,也有道理.
我担心的是这个设计的基础是违反热动力学原理的,因为铜管受热后内部气体产生的升力会和加压液体流动的力方向不一致!所以我认为这个设计实施起来会有一定的难度,或者说点燃后很难形成稳定的气化酒精流!对这个设计我比较担心,不知道有没有开始进行试验?关注中...

[ 本帖最后由 爱水电 于 2006-8-6 00:47 编辑 ]

看见野玫瑰

是的，我也担心这个设计会出问题，主要问题是酒精燃烧后加热导管，这样导管内的酒精会沸腾汽化，气体会向两边膨胀，向出口膨胀部分会将酒精喷出，向容器膨胀部分会将酒精压回容器，这样，我估计会出现2种情况：
1、酒精由于断流而不能持续燃烧。
2、酒精会间歇性喷发，燃烧不稳定。
我只是理论分析，估计出现第一种情况的可能性极大。
我能理解酱铺 的设计初衷，是想把酒精炉做成可自动供料装置，其中参考了油炉的加热设计，但忘了油炉是需要加压的，而且油炉燃烧的是加热后汽化的汽油~~~~
2个好设计仅仅简单的结合不一定是有双倍效果的，有时候可能恰恰相反，所以酱铺 应该再认真研究一下这个结构，最好能实践一下，这样会发现问题，离成功会更进一步：）

酱铺

理解，在考虑有关加热后问题酒精回流的问题。

也局部调整了设计。做了一个基本的原型，还没有测试。

谢谢。

流窜犯

东西还没出来吗？

酱铺

卍明仔卍

原帖由 <i>看见野玫瑰</i> 于 2006-8-6 02:35 发表<br />
是的，我也担心这个设计会出问题，主要问题是酒精燃烧后加热导管，这样导管内的酒精会沸腾汽化，气体会向两边膨胀，向出口膨胀部分会将酒精喷出，向容器膨胀部分会将酒精压回容器，这样，我估计会出现2种情况： ...

<br />

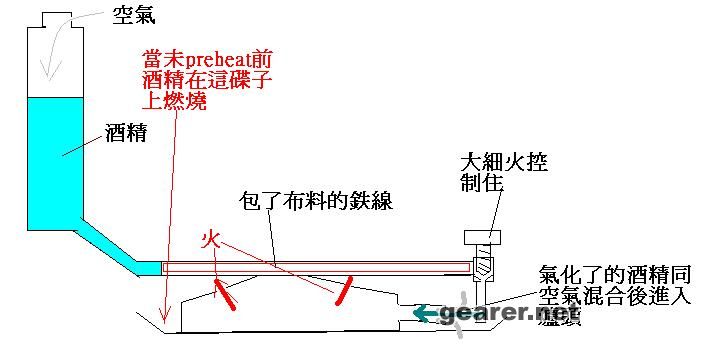

基於曾測試Turm Sport stove的經驗
我試試回答因為設計大致相同
當時燃燒時有以下情形:
preheat完後,火力不太大, 爐頭每個小孔都有如藍色燭光火, 火會一秒內不停大細大細的轉變著不太穏定.嘗試輕微加壓於燃料缸(曾試用的方法有二,一是扭上油缸蓋用手在油缸加壓,二是用口吹風進缸頂部為油缸加壓,結果是火會增大,但因無法連續穏定加壓,只要一停止(壓力還原後),火就會即時比正常弱.有時甚至熄滅.

曾把preheat用的喉內綿芯減小,火力是會增大,但在preheat時會引至大量燃料流出,爐的調節難以準確阻此燃料的過度流出
另外也試過完全把綿芯折下, 燃料流出過多,我不敢點火測試....

記得還有是在調大調細火時, 有時火會變得不穏定而熄滅.

結論是火的穏定極受壓力影響,加壓時沒有問題, 但輕微減壓(加壓後還原至原來的壓力)已經影響至火有機會熄滅.
半需使

如果爐子真的完成,在燃料缸上加壓的物件一定要放得很好. 而且使用時不可有任何觸動.那麼基本上就能運作.
至於酒精会沸腾汽化方面,相信因為燃料缸壓力比外間大而且液體密度高, 氣化後的酒精不會回流, 所以不用擔心,而燃料由燃料缸至preheat位罝中間必需有限流的方法.

否則剛設定好了, 已經全個爐頭是酒精...
