UL吊炉1.0版－2.0版 DIY

冬天或者气候不好的时候，吊炉是个非常好的选择，前段时间设计了一种轻便的吊炉，
发出来分享一下。

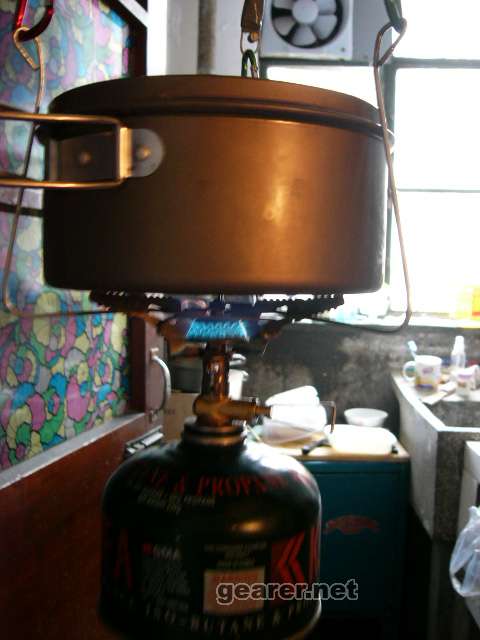

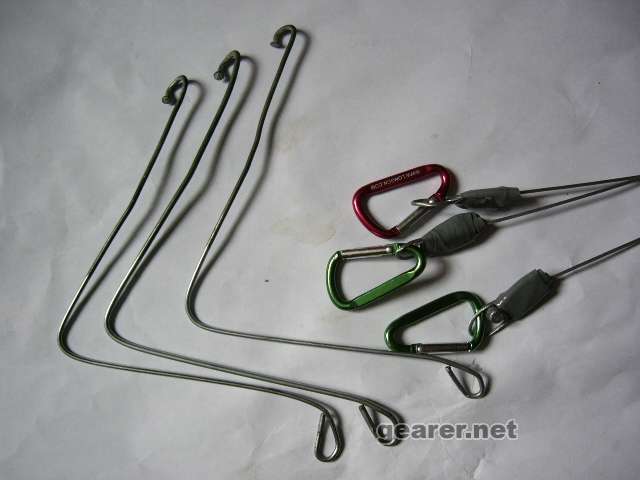

1.0版用了三根车辐条，三根60cm的刹车线，三个小快挂。
基本上是专门为camper3制作的。

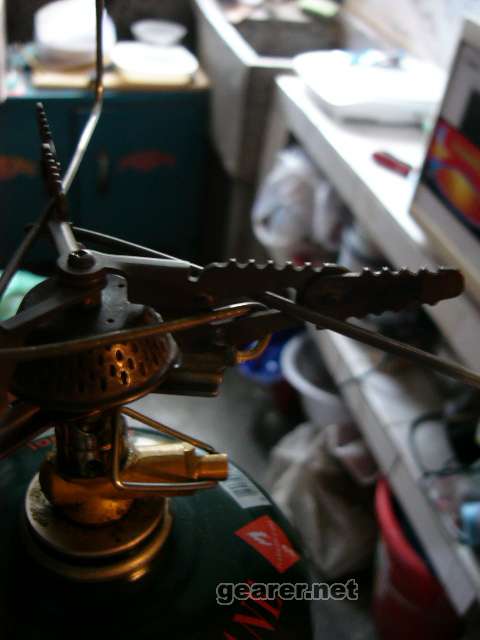

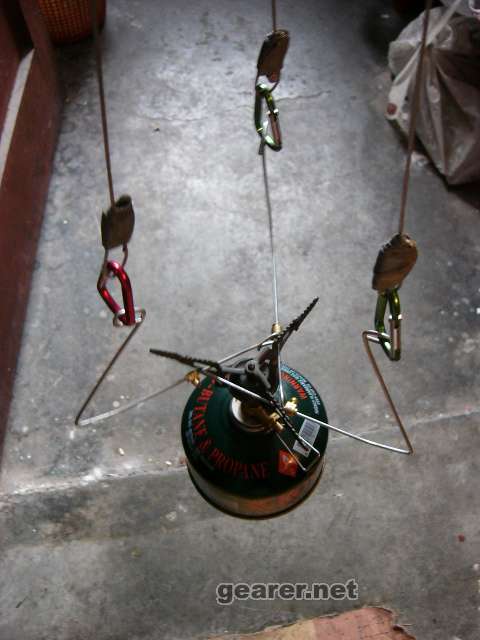

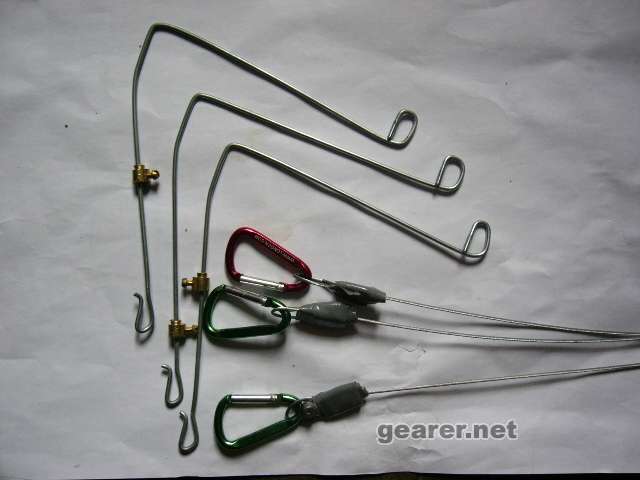

2.0版也了三根车辐条，三根60cm的刹车线，三个小快挂，加3个固定电线的柱脚，
基本上可以通用各种炉头。

思路很简单，一看就明白，
加工很简单，用钳子就够了。

试过了，即便在加热的情况下，车辐条钢丝强度也很高。

利用钢丝的弹性，可以稳固的夹紧不同直径的套锅。

[ 本帖最后由 酱铺 于 2006-10-31 11:41 编辑 ]

酱铺

酱铺

酱铺

设计是有生命的，
不断进化的，
在基因保持原有特性的同时，
会不断适应新的“环境”，
于是有了2.0版。

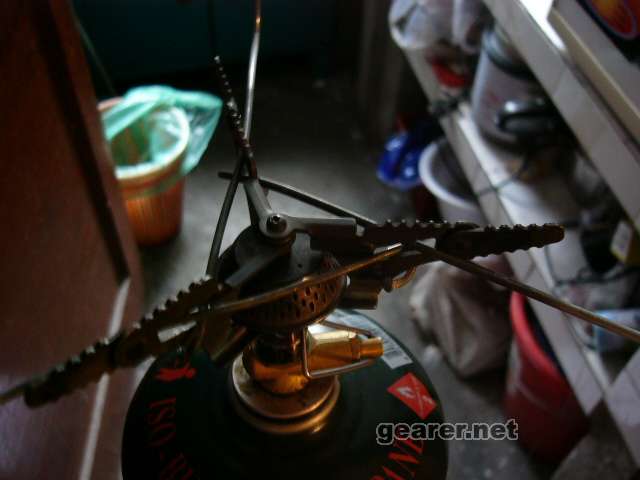

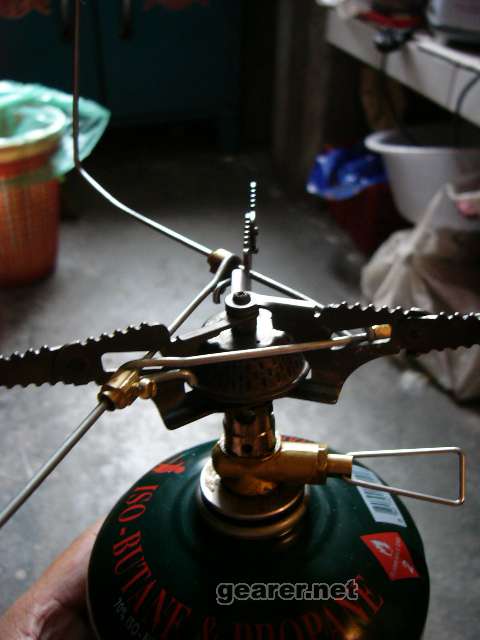

可以较好适应不同形状的炉头

[ 本帖最后由 酱铺 于 2006-8-1 20:55 编辑 ]

酱铺

勇敢的心

好主意，以前一直把吊锅想成只是把锅吊起来，炉子放在地上，那么高度的调整就成问题。
这下好了，找个地方，连锅带炉吊起来：）

爱水电

不论文字多少,光这几张图片就够了~加精没商量!

三十

哈，创意无限哦……
个人觉得没必要用那么长的车辐条，
直接在图中车辐条折角处用钢绳连接，
省了快挂，还更能固定锅呢。

不亦乐乎

辐条折角有降低重心(相对挂点)的作用.
你说不折,也可以试试.

酱铺

这个思路的特点之一是利用钢丝的弹性夹住套锅，
锅越重，夹的越紧。
这样套锅（包括锅盖）放置和取用都方便，
重心的降低也是考虑之一。
所以比束绳固定套锅的设计可能更实用一些。

我也会试试直的辐条，加吊绳固定套锅。

[ 本帖最后由 酱铺 于 2006-8-2 20:44 编辑 ]

风中七彩刀

好方法。

亚凡

这个简洁易行。

天空wk3368

弯曲的辐条能承受多少重量？
试过装满水的锅 烧开，辐条的弯曲程度都没有变化嘛？

酱铺

辅条型号不一样 当然强度不样 我用28车较细那种的辐条
我的理解 只要保证辐条的强度接近刹车线的强度就足够了

火焰中的钢丝的强度没有发生明显变化  大概还没有钢失去强度的温度吧

你自巳也可以做一个试试就知道了    真的很简单 材料也好找

[ 本帖最后由 酱铺 于 2006-8-4 20:20 编辑 ]

酱铺

比那个酒精炉实用些，所以发上来给大家看看

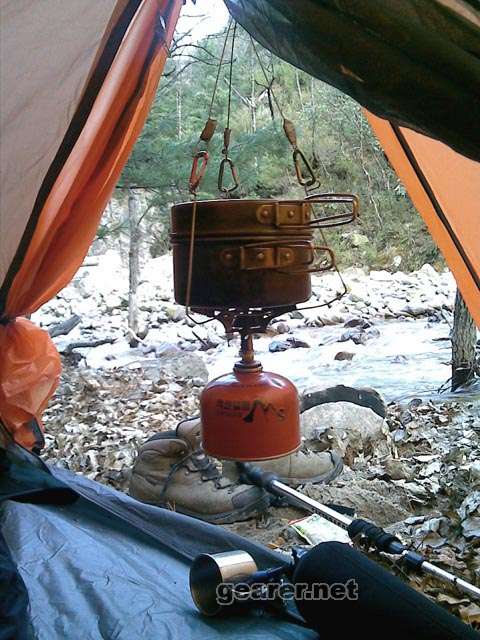

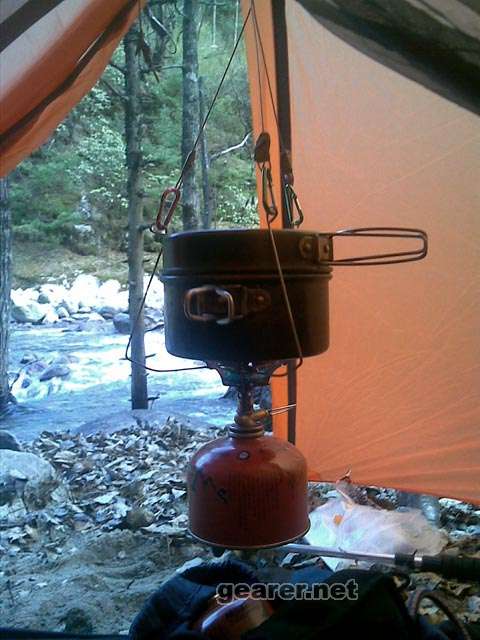

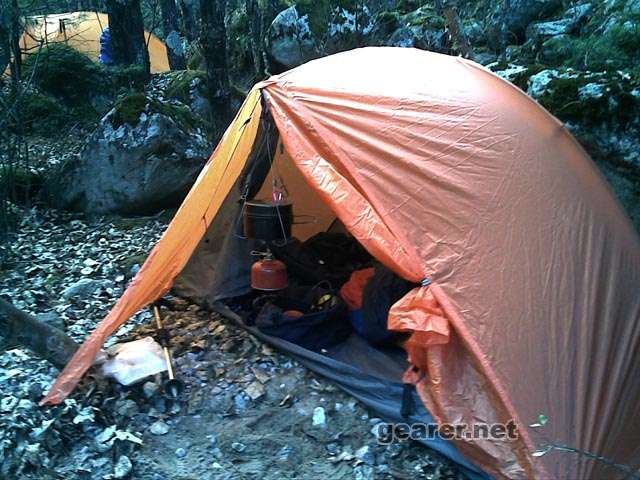

去的是西太白鳌山的北面一个沟沟，用的是牧高迪单人帐。
挂在入口的横杆端头，
不用担心不小心打翻，还可以腾出地方放其他东西或者睡觉，
吊炉天气冷的时候，实在是一个很实用的选择。
做了两顿饭，构建没有变形，也基本没有失去强度，
这种结构把套锅卡的还是很牢固的。\

没拿相机，用手机拍的，凑合看吧

[ 本帖最后由 酱铺 于 2006-10-31 11:40 编辑 ]

爱水电

有个问题,不用锅盖是不是更方便呢?

酱铺

回水电兄弟..

利用钢丝的弹性，重量越大，卡的越紧，
但是锅盖和锅都可以方便随时取下。

bluesboyt

LZ出的东西都是那么让人眼前一亮。这个东西除了辐条与炉头的结合方式上严重的DIY痕迹。

简直就是完美的UL吊炉解决方式。核心吊挂的上半部分采用钢丝，取其柔软；下半部分采用辐条，取其弹力。

这种随着重量增加，夹持力也增加的办法真是太好了。另外辐条在炉头火焰下放，尽管会退火，但对于这种使用强度完全不用担心。
