又做了个酒精炉...继续更新这个帖子...

bangbang

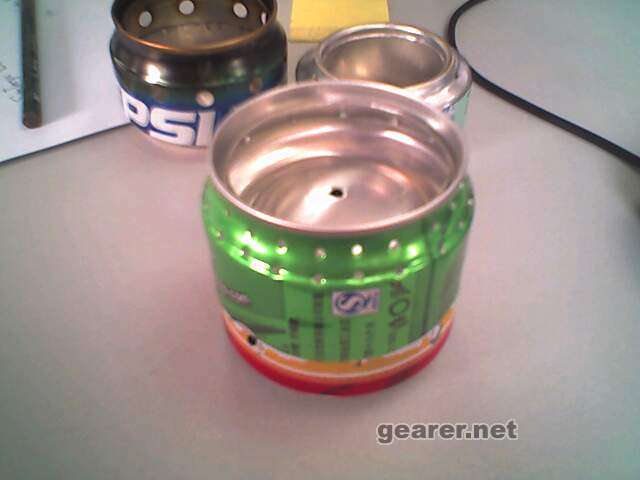

暂时叫它喷射型单孔酒精炉....试验作品...还没有有测试...今晚测试再做报告.....虽然回贴的人不多..但看到ynsbdtqm 那么用心的去做一个烟囱式的...也继续上图....
我现在试验酒精炉的目的很简单 小,轻,火力强, 全铝罐(可乐罐制作) .....价格便宜,人人可及.....





------------------------------------以前做的酒精炉-----------------------------------------------




迷上这个论坛就是从Alcohol Stove...真TMD不幸运...在一迷上这个东西...光缆就断了..让我找到了Zen这个好网站之后却不给我机会深入研究原理...无奈又在论坛毒害之下...迷上了 Hiking..真后悔当初在加拿大没有毒上...错过了N多好东西....现在想回去买那是不容易啊...kao...废话一堆...跑题了

话说小弟把整个论坛都挖了一遍之后...被水电兄毒害...开始研究他的酒精炉....

做了 几个小炉...第一个姑且叫她 三分钟酒精炉 ...



看起来挺精致的做的...呵呵..我自己都喜欢..我女朋友看到的时候说要我给他做一个当烛台...呵呵..但内里...唉..两罐结合处根本没有办法封紧...
我的结合方法还不是三分钟教程那样剪一条缝然后对插..是用一个有饮料的罐先把底部撑大......然后再对插...(没有看过Zen的同学可能不知道我在说什么...)


小兰好漂亮哦?呵呵..没有做架子..所以没有做烧水测试..反正没有打算真正用他..火力那么小估计做饭还可以...

这图看的好看..其实一开始烧的时候...酒精都重缝漏喷出来..

下一个出场的是...什么Presure Jet Alcohol Stove具体啥名字忘了..好像还有个名字叫Penny Stove..为什么?呵呵..因为炉子中间有一个penny...我没有penny,就用一个国产1 Cent代替了.嘿嘿...不知道会不会烧溶掉...回了国才知道这些penny是紫铜..可有用了...上手电论坛看到改ARC他们就用这些来做散热...上gearer看到用它来封酒精口...



从图看到...这个根本不太成功...火苗都从缝漏出来了...


最后一个就是我自己想出来的...因为完全不懂原理..开始分析 水电的加速四号....

想来想去都想不通其中原理..大概推测就是空气从中间进去...酒精的蒸汽从那个四分的烟囱分别在四个独立的仓库与中间近来的空气初步燃烧..然后在烟囱上方出来的时候汇合在与外界的空气接触充分燃烧,达到最高效率?...乱推测..嘿嘿..希望水电或哪位懂这个的人来解释一下原理..要懂原理才好按照原理来改进...

分析后...又看到了水电其他几号加速器..看到酒精分两层结构(就是那个地漏的那个)..再次推测原理...因为四号既然都公布了做法..照做应该不难..直接研究新东西...

先分析水电的几句话
1 他说那个小日本做的几乎都是烟囱式的...而小日本不知道自己错在哪...从这句话推测...他的其他加速器有用到烟囱式的原理怎么用?...我把这个烟囱..放在了下放..
2 他说他的加速器(忘了几号,反正不是4号) 严格来说,算是side burner..推测可能是有烟囱式的演化..从烟囱式喷出来的火焰 喷到侧孔,然后形成象side burner的形式???

画了张原理图...然后做了这个

我的理解是..下面燃烧仓 ..由侧面的气孔进起..把上层酒精"煮热"增加蒸发速度..然后燃烧后上层的酒精从上端气喷出来..与外界空气接触燃烧..
没有加上锅在上面的时候
好像原理对了...兰兰的火焰...


但加上锅以后..根本不是那回事..因为锅一放上去..上下仓等于形成了一体...
下晨的酒精蒸汽没有地方可走...逼得往我预计的进气口喷....形成了上下两层火焰


由于酒精放得太少...下层酒精大概就刚好没过拱起的地方.上层就更少了..因为中间开了个洞..大概就烧了5分钟......说放上去大概是4分种左右吧...水还没有完全沸腾酒精就烧完了...
烧完了大概水就这个样子..也很烫了..


故事讲完了...希望能从发这贴得到更多坛友们的知识...谢谢..希望拍砖.....

[ 本帖最后由 bangbang 于 2007-1-24 11:02 编辑 ]

盲目HAPPY分子

1. 漏气问题,你的下罐太短.用尖嘴钳夹住上罐皮的边缘，扭动一下，可以形成一个折痕。如此沿着整个圆周扭出十来个折痕，罐口就收小了。然后把上下两个罐子套在一起，只要下罐够长,上下罐可以重叠不少. 敲紧以后非常紧密，无需金属胶带，完全不会漏气。如果还不行,就去买金属胶带,五金店有.

2. 硬币:可以用一个钢的螺丝代替

[ 本帖最后由 盲目HAPPY分子 于 2007-1-19 13:40 编辑 ]

bangbang

hehe...LD.我用的就正是你说的方法..嘿嘿..可能折得太深了..另外那个Open top那个就闭合的比较好,但还是没有很好的闭合,还是有点缝...
2....那个没有关系啦..呵呵..那个硬币挺好玩的..用个螺丝还要看着大小来打洞..麻烦..

bangbang

人气是不是...太差了点...还是都对做酒精炉的热情都没了?.....唉...找个人回帖都没有...看来是白发了.....

寂寞山野

不是没人 ，帮着顶一下。

电池

看楼主的图，上层的酒精容量是不是很小，烧不了几分钟吧。。。
做个烧水试验吧，看看火力如何？  （500毫升水）

bangbang

继续更新....

Electric

不知为何，很多图我这里看不到……

大棒男仆

和楼上同样的问题，LZ换个相册的地址链接过来试试

bangbang

哦..原来大家都看不到图片啊.. 可能是我用香港的相册...好..洗个燥回来该MSN的地址..谢谢楼上诸位帮顶

Electric

还是看不到图
