CD桶帐篷灯（锂电池版）

wangk

拜读 HAPPY斑竹的《 CD桶制作营地灯》一文，也做了一个3节5号电池的帐篷灯，试用效果不错。
考虑到镍氢电池的单节特性差异、体积、价格等因素，将帐篷灯改装成锂电池供电。现公布最新成果给大家分享。

[ 本帖最后由 wangk 于 2007-4-27 09:57 编辑 ]

wangk

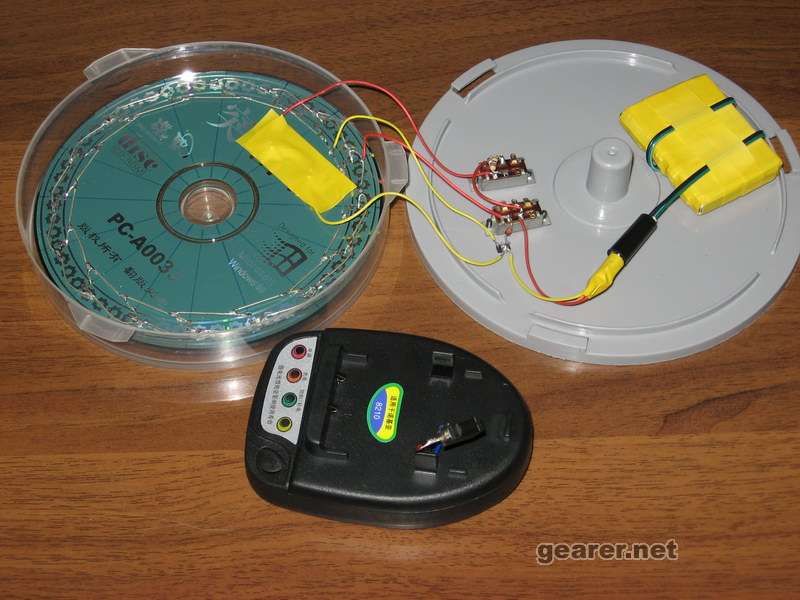

内部结构和充电器

wangk

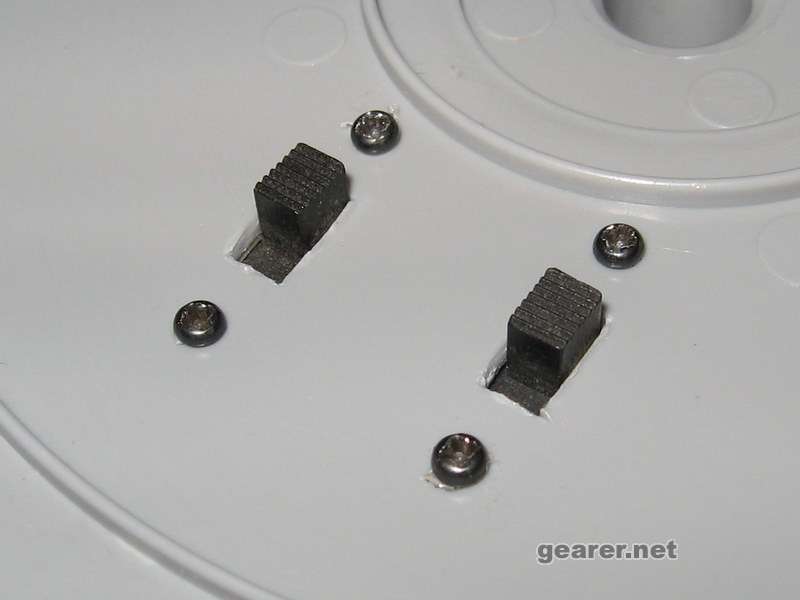

拨动开关

wangk

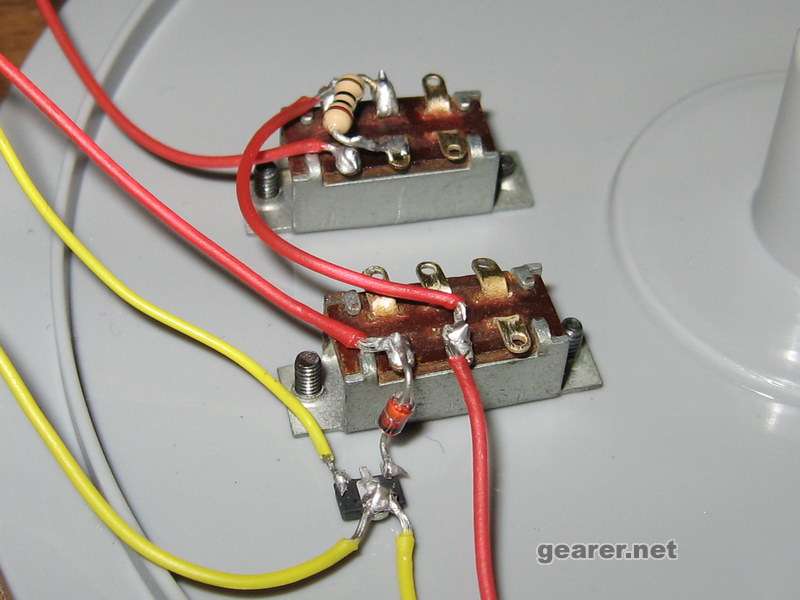

电路（局部）

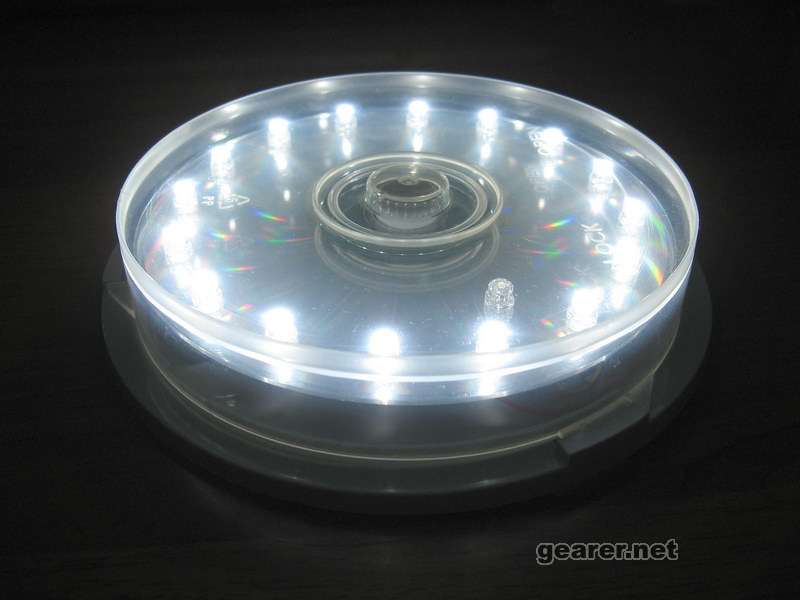

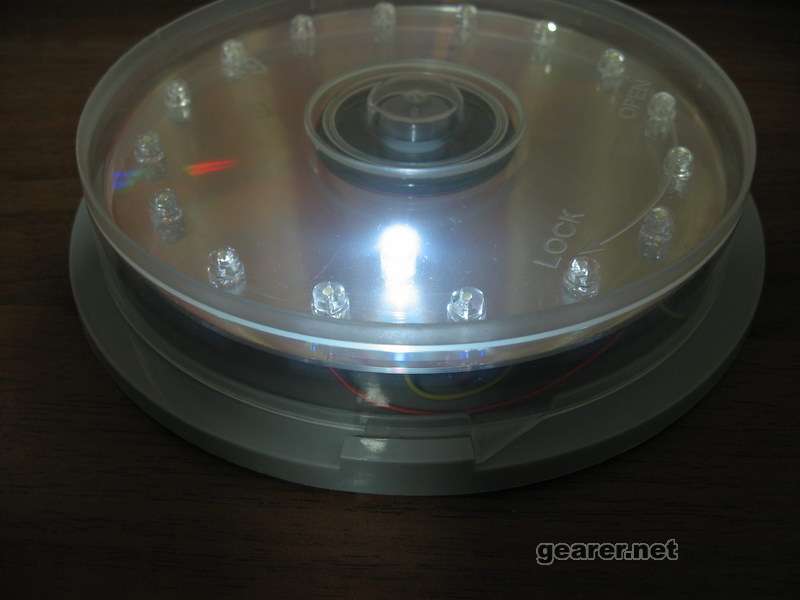

主灯（16LED并联）用7135恒流电路供电，电流350mah。一节950mah电池大约可以照明3小时（点1个晚上应该够用了吧）。
长明灯（1LED）串联200欧电阻后，由电池直接供电，电流估计小于50mah，有轻微光就可以了。

费用：
灯：          0.4*17
7135：      5.0*1
锂电池：  10.0*1
开关：       0.5*2
插头插座： 0.5*2
总计      ： 19.8元

[ 本帖最后由 wangk 于 2007-4-27 21:52 编辑 ]

卍明仔卍

非常精美.
cd桶還有許多空間相信可放下兩三枚鋰電,同樣體積下可用更長時間

爱水电

确实相当精美！无话可说。。。
充电的接口是插拔的吧？

wangk

to 卍明仔卍，我没用类似18650的锂电芯的原因是：1、无法焊接。2、无法固定。而轻薄的手机电池正好服服帖帖装进CD桶里。
to 爱水电，是2.5的电源插头和插座。用绝缘胶布步把插座包起来，防止引脚碰触其他电线。原来用音频插头和插座，发现插入的瞬间会发生短路，锂电池就自动保护了。
补充说明一下，野外使用光源，注意作好防虫、驱虫工作，特别是南方。否则，你就等着在帐篷中开party吧。

[ 本帖最后由 wangk 于 2007-4-28 09:31 编辑 ]

盲目HAPPY分子

18650可以焊接的，用小刀在不锈钢面上刮一片，然后快速焊接。
我这么做过笔记本电池，效果不错。

上周末在嵛山岛看到有人用类似的东东，不知道是不是你的作品啊 :)

wangk

不是我哦。
我焊过一个锂电芯，被我焊得直冒液。再也不敢了。
我计划5月底6月初去嵛山岛。

盲目HAPPY分子

焊锂电芯，关键是动作要快。
把不锈钢触点用小刀刮好，把焊锡丝压上去，烙铁点2秒搞定。
如果时间长了，会损坏电芯。

现在的嵛山岛，已经开发了，从4月30号开始收每人30元门票。岛上开始铺石阶路、修建木屋。
上周去的时候，很多团队带着去那里露营，小天湖边上足有50多顶帐篷，人声鼎沸，汗死了。

盲目HAPPY分子

我当时怕损坏电池，用了25W的小功率马蹄头烙铁（就是过去常见的那种老式烙铁）。没有用尖头烙铁。
效果还可以。
关键是用了低熔点的焊锡丝。
另外就是刮和焊之间的时间间隙要短。

卍明仔卍

原帖由 <i>wangk</i> 于 2007-4-28 09:26 发表<br />
to 卍明仔卍，我没用类似18650的锂电芯的原因是：1、无法焊接。2、无法固定。而轻薄的手机电池正好服服帖帖装进CD桶里。<br />
to 爱水电，是2.5的电源插头和插座。用绝缘胶布步把插座包起来，防止引脚碰触其他电线。 ...

<br />
18650 可能厚了些, 用回現在你使用的的簿身電已足夠了,
但盒子估計可放三枚簿身電.使用完一枚就打開盒子換另一枚. 把盒內的空間用盡~

卍明仔卍

要用比較大火數, 焊頭接觸面大的烙铁, 達至短時間內足夠熱力才能,
太尖的頭不足夠傳熱.

alexman

明哥，得闲我落来HK,来你度请教一下你 D DIY嘎野先得了

卍明仔卍

我的diy 都是平平無奇,手工差勁,只是重要原料落重本罷了

wangk

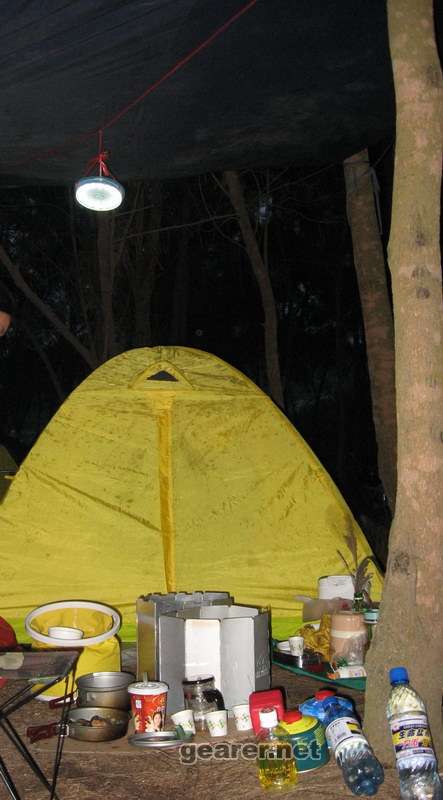

挂在天幕下面。拍照的时候，相机开了闪光。
