12克柴火炉子是这样的...

爱水电

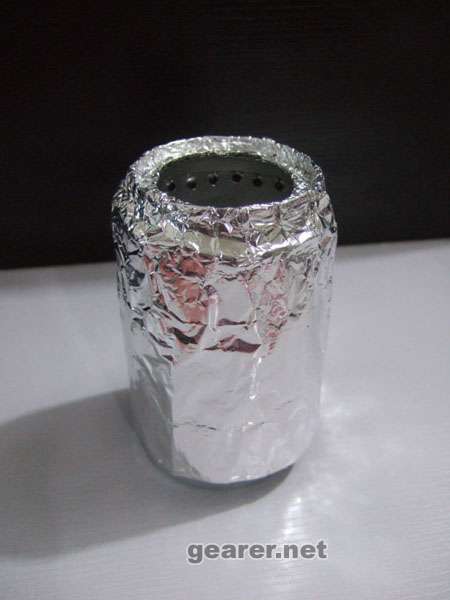

这个是用啤酒罐子和铝箔制作的柴火炉子,全部铝材料.试验燃烧的时候熔点六百多度的铝材并没有熔毁!
下图甚至用了一个12克的酒精炉放入炉膛燃烧表现也不错,现在的季节4分钟烧开500毫升冷水...

这个是完全双层结构的,属于热空气助燃类型的.

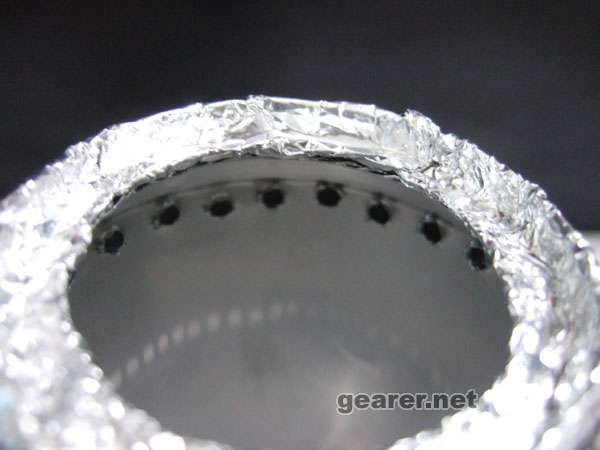

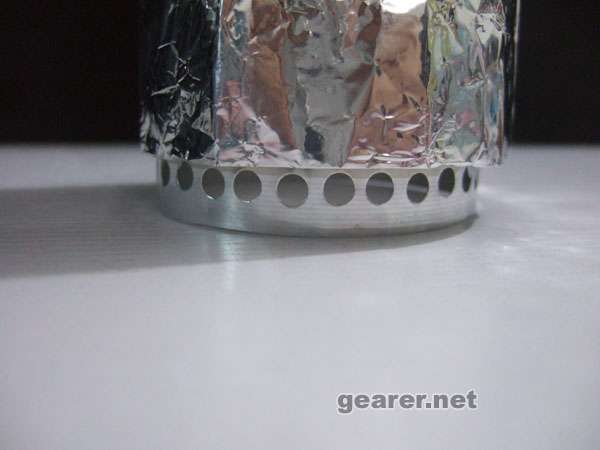

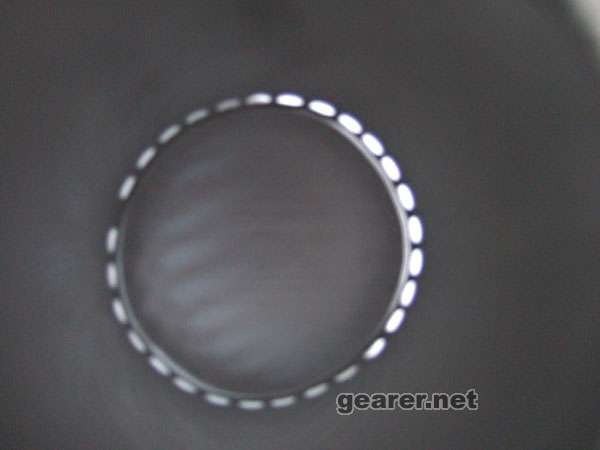

后面的图片是说明细节.

彩云指南

用啤酒罐做柴火炉是不是太小了，看样子只能加小的柴火，比较担心烧不了多久就把下边的通风口给堵了。双层结构热空气助燃我想过在酒精炉上使用，不过是是通过下边的通风口，热空气向下走，没有做出实物来，不知道对性能会有多大提升。

孔开的真漂亮

爱水电

原帖由 <i>彩云指南</i> 于 2007-11-3 18:53 发表<br />
用啤酒罐做柴火炉是不是太小了，看样子只能加小的柴火，比较担心烧不了多久就把下边的通风口给堵了。双层结构热空气助燃我想过在酒精炉上使用，不过是是通过下边的通风口，热空气向下走，没有做出实物来，不知道 ...

<br />
上面也是一个酒精炉子,作为12克的柴火炉子看是概念版(国外有28.5克的),比较实用的都在100克以上,我有一个非常实用的版本,重量是188克...

mc鲁迅

水电的思维总是超前阿
我正捉摸怎么加工我的大雀巢咖啡桶呢 你就换这种材料了
不过觉得这个还是概念性的东西 离实际还有一段距离

爱水电

原帖由 <i>彩云指南</i> 于 2007-11-3 18:53 发表<br />
热空气向下走，没有做出实物来，不知道 ...

<br />
从理论上来说,没有辅助动力装置热空气向下走难于实现,如果是热酒精蒸气倒是可以实现,不知道你具体怎么考虑?优势何在?

彩云指南

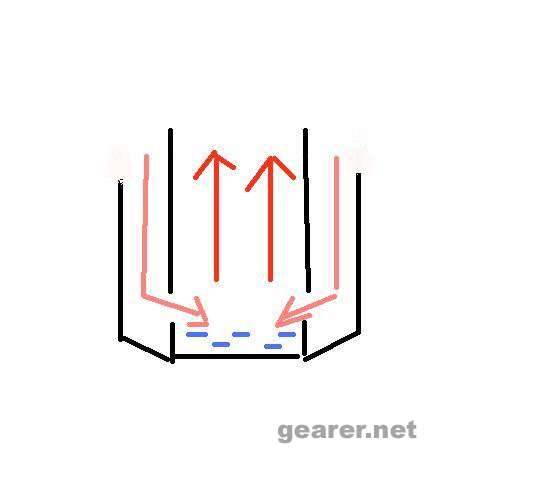

说是热空气往下走也不完全，是想让空气通过预热再进入燃烧室，思路是：热空气冲击酒精总比冷空气冲击酒精挥发的快吧，燃烧室里边产生的负压应该能把空气吸进来，但是就不知道究竟能有多大效果。画个简单示意图

[ 本帖最后由 彩云指南 于 2007-11-4 13:13 编辑 ]

爱水电

这个设想很可能实现不了,因为从热动力学原理来说,很大一部分动力被抵消掉,至少没有必要这样设计.使用这样的设计必须要有辅助的动力才能实现,应该可以适用于比较大的加热系统,而不是户外的炉具上,除非你想控制火力....

[ 本帖最后由 爱水电 于 2007-11-4 18:12 编辑 ]

彩云指南

我也知道这个想法并不能产生多大影响，毕竟不是结构或者原理上的改动，充其量只能算点改进，还是不知道好坏的改进，不管怎么样，回头还是想试试，不看到结果不心甘啊，呵呵

最近又想了一个设计，只是不太好实现，也不是ul的，如果能做出来火力应该不错，争取把它弄出来

鸷鸟

支持，试试柴火？呵呵

mc鲁迅

这个好像没有看到风扇的影子阿
我自己用王老吉 加上一个细咖啡罐作了一个 没有风扇的情况下很一般阿 烧了点废纸 火焰远远没有水电的来的猛

ynsbdtqm

原帖由 <i>mc鲁迅</i> 于 2007-11-6 07:33 发表<br />
这个好像没有看到风扇的影子阿<br />
我自己用王老吉 加上一个细咖啡罐作了一个 没有风扇的情况下很一般阿 烧了点废纸 火焰远远没有水电的来的猛

<br />
量变引起质变，同样形状的东东，大和小效果是完全不一样的。

mc鲁迅

原帖由 <i>ynsbdtqm</i> 于 2007-11-6 14:12 发表<br />
&lt;br /&gt;<br />
量变引起质变，同样形状的东东，大和小效果是完全不一样的。

<br />
我觉得是燃料热的问题
现在重新作了个壳子 找风扇中

ynsbdtqm

原帖由 <i>mc鲁迅</i> 于 2007-11-6 14:36 发表<br />
&lt;br /&gt;<br />
我觉得是燃料热的问题<br />
现在重新作了个壳子 找风扇中

<br />
水电版主是烧酒精，他是相当于在酒精炉上套了一个拔火的烟囱，是一个概念性的东西，是用来讲解原理的小模型呀。若想烧木材，必须得放大。
量变引起质变可以这样解释，一、东西越小，相对表面积越大，因此比起大东西来，有更多的热量散失。二、在相同速度下，孔越小，通过它的空气需要更大的压力。三、在一定长度范围内，长的管子比短管有更好的负压效应（烟囱效应）。
太小的东东是很难形成有效的空气对流通道的。

mc鲁迅

作为一个纯理科学生 ls的意思我基本懂了
水电的东西就是在纯粹的酒精炉外面加上了一个帮助空气对流的装置
而这种装置的形状比例有一个临界点，对不同的燃料临界点不同
不幸 我做的没有达到 对否？

ps 别在这里歪水电的楼了 麻烦y叔移步这里讨论
http://www.gearer.net/viewthread.php?tid=6493&page=1&extra=page%3D1#pid91346

[ 本帖最后由 mc鲁迅 于 2007-11-7 08:21 编辑 ]

勇敢的心

爱水电出手了？！总是这么厉害！
