自己制作的汽油炉(原创)

一奇

自己制作的汽油炉(原创)

自己制作的汽油炉,无味,燃烧好

还是先看照片吧!

一奇

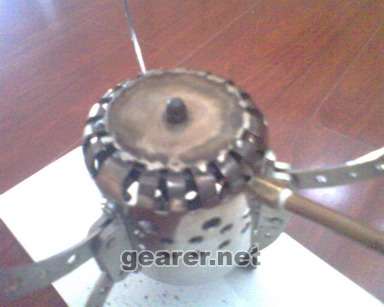

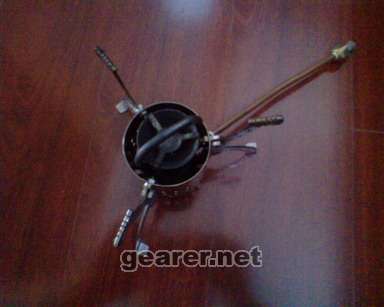

这个是底部

一奇

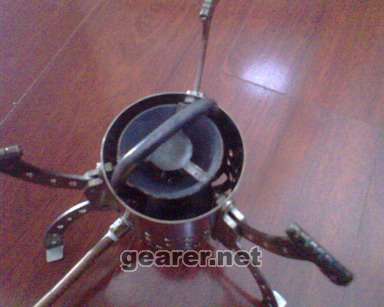

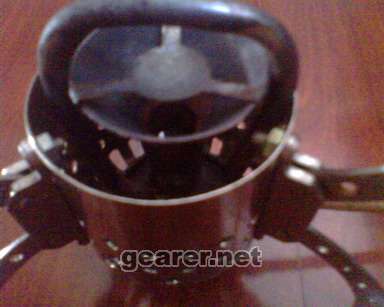

仔细看

一奇

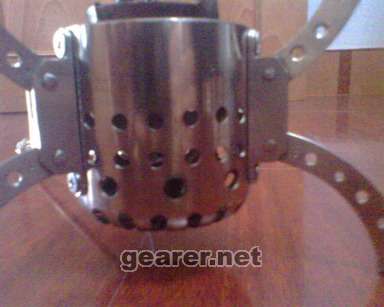

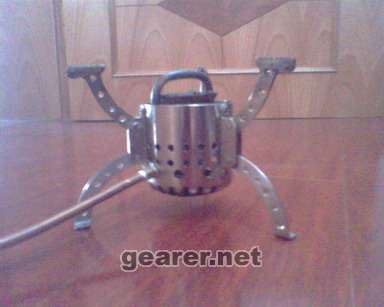

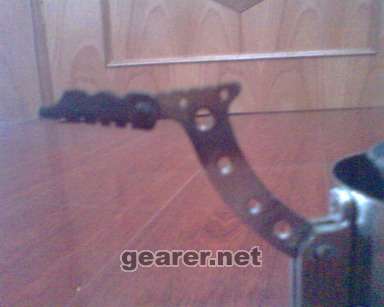

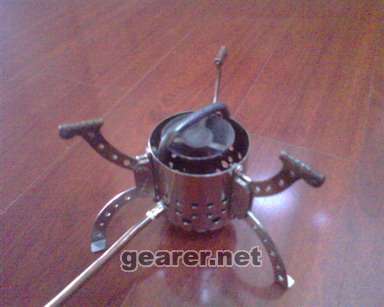

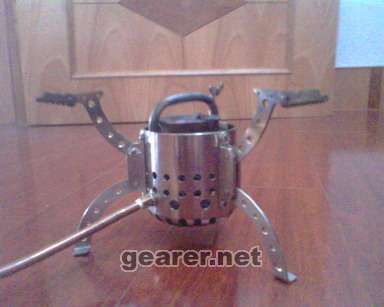

注意这几张,支脚可以折叠用大锅

一奇

炉子展开最大直径194mm   最高105mm

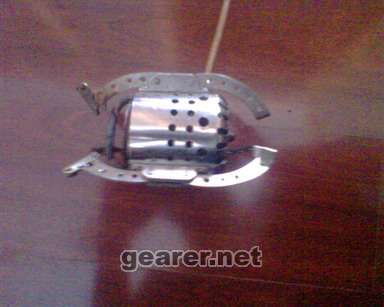

折叠后直径73mm   高140mm

一奇

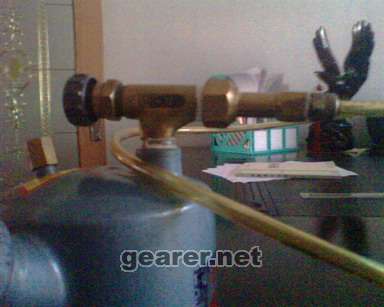

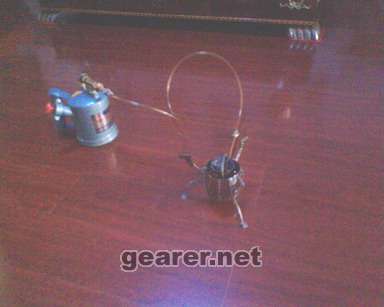

第一张是喷灯改的油罐和这是割枪上锯下来的(混合气)调节阀

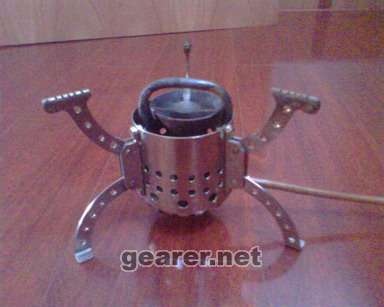

第二张是全貌

一奇

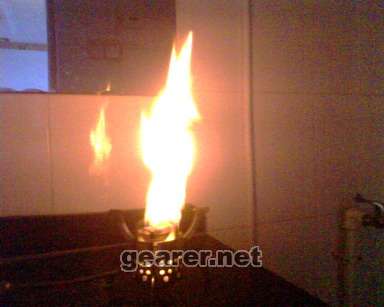

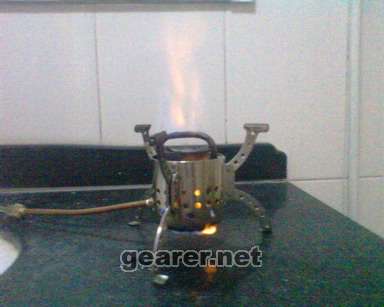

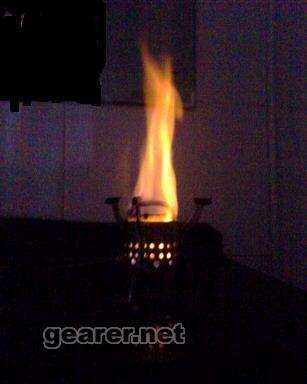

准备点火,这是预热的火焰

一奇

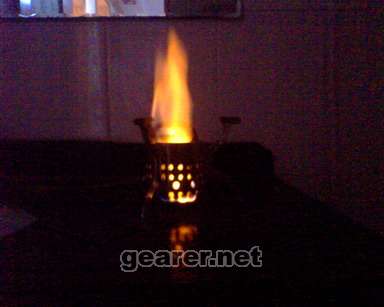

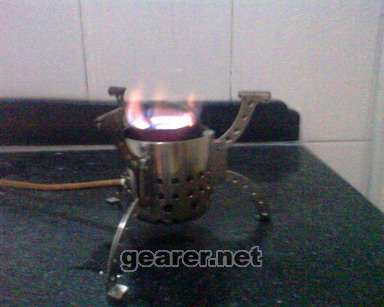

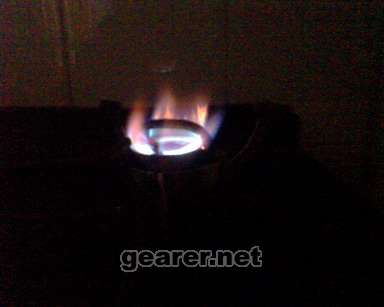

开始打开法门进油的状态

一奇

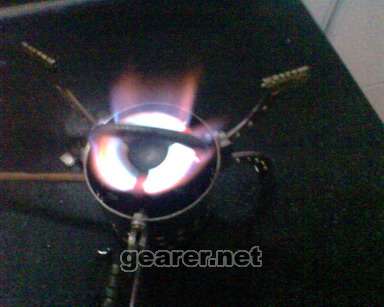

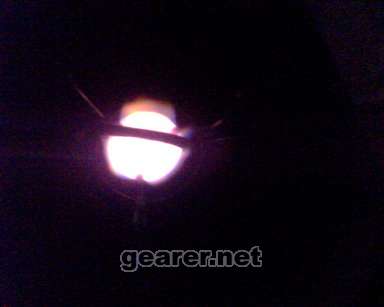

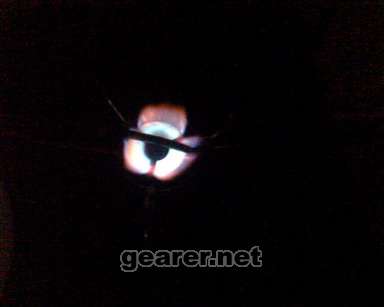

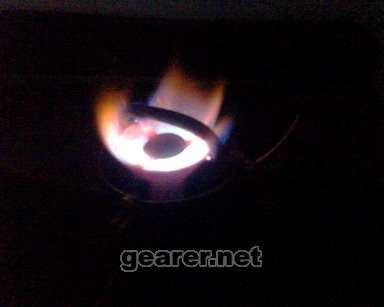

十秒后的正常火焰

一奇

制作用的材料:

不锈钢板 不锈钢管 不锈钢螺丝 铜轴 铜管



制作炉子用的工具如下:
钻头:  3.2mm   4.2mm   5mm    6.5mm   8mm  8.5mm  10mm
丝锥:  M4    M6   M10
板牙:  M4    M6   M10
2.5mm 不锈钢焊条(制作铆钉)
台钳   扳手 绞杠 手钳  样冲  螺丝刀(平口)   钢锯  砂布 圆锉 半圆锉 板锉 錾子 手锤
砂轮机 抛光机 无齿锯 钻床  亚弧焊机  车床 电火花穿孔机  线切割  等工具


特别说明:
1.我没有可参考的实体,有的只是网上的图片(外型是参考KOVEA KB-0603)
2.炉体,支架,内胆,喷嘴,汽化管等都是自己设计制作的
3,本人兼总经理兼总工程师兼制作兼实验员(都是有本人一人担任)
呵呵!!!

[ 本帖最后由 一奇 于 2008-11-5 20:24 编辑 ]

呆头呆脑

先恭喜下.
热效率和实际使用效果有测试伐?
若能和别的油炉做下对比测试就更耐看了.

tiro

恭喜恭喜，羡慕啊！懂机械就是好啊。

mc鲁迅

咋看来是个非常传统的形状
lz能否说说自己在参照原型上做了什么改动 为什么
来启发下大家的思维

战鹰

好像在哪里看到过？
楼主是北京的？

一奇

原帖由 <i>战鹰</i> 于 2008-11-5 23:42 发表<br />
好像在哪里看到过？<br />
楼主是北京的？

<br />
是在8264上看的吧!我是山东的

[ 本帖最后由 一奇 于 2008-11-6 20:11 编辑 ]

一奇

原帖由 <i>呆头呆脑</i> 于 2008-11-5 20:57 发表<br />
先恭喜下.<br />
热效率和实际使用效果有测试伐?<br />
若能和别的油炉做下对比测试就更耐看了.

<br />

在开始的时候用0.5的喷嘴,火力强大1.4升水2分58,但是蚝油太快每小时0.6升93号汽油(最大火)
后来用0.3的喷嘴,2升水7分45秒,蚝油每小时0.4升左右(最大火)


有什么问题大家一起探讨啊!!!

一奇

外型我没见过KOVEA KB-0603的实体,只是在网上看了他的外型的图片
开始内胆打算用不锈钢的,但考虑导热太慢就用铜做了

Mark~

先恭喜下，火力很猛啊，不大清楚炉子上的那根铁条是干嘛用的～

mc鲁迅

原帖由 <i>Mark~</i> 于 2008-11-6 12:51 发表<br />
先恭喜下，火力很猛啊，不大清楚炉子上的那根铁条是干嘛用的～

<br />
预热

战鹰

原帖由 <i>一奇</i> 于 2008-11-6 12:09 发表<br />
&lt;br /&gt;<br />
是在8364上看的吧!我是山东的

<br />
好像是，呵呵!
