关于登山杖

快乐乌鸦 · 发表于 2005-10-18 10:22

看到前面GEARER们讨论登山杖，
打算写这么个东西，欢迎大家一起讨论。

登山杖
1．登山杖的用途与结构
A．用途
B．材料与结构
腕带
把手
杖杆
杖环
杖尖
岩托/ 阻雪环
杖尖护套
杖杆护套
减震结构
锁定结构
      a. 内旋锁定-----膨胀螺栓
      b. 外扣锁定-----杖杆卡扣
      c.    内卡锁定-----弹簧卡杼

2．登山杖的种类 (滑雪杖为列入内）
A．山地杖
B．穿越杖
C．徒步杖

3．常见的登山杖品牌

LEKI，LEKI SPORTS， LIFE-LINK，BLACK DIAMOND，MASTERS，KOMPERDELL，GABEL……

彩云指南 · 发表于 2005-10-18 11:32

http://www.personal.dundee.ac.uk/%7Epjclinch/poles.htm
这个是个介绍拐的不错的地址。曾经试图全篇翻译，翻译了部分就没有搞下去了。呵呵，都怪自己太懒了

流浪到南山 · 发表于 2005-10-18 12:50

最好把使用方法也写上去
出去的时候看见很多人使用方法都不对

快乐乌鸦 · 发表于 2005-10-18 12:56

Komperdell Carbon Fiber Trekking Poles: Lightest Sectional Trekking Poles

某人建议在写的时候要加的内容，
做个记号先。

砾岩 · 发表于 2005-10-18 13:22

正在写一个便宜地摊货的使用体会，打算最后把它掰断掉试试强度。
懒，老写不完。

快乐乌鸦 · 发表于 2005-10-18 22:53

1．登山杖的用途与结构
A．用途
在从事长途徒步的时候，
在崎岖地形行进的时候，
在大负重穿越的时候，
在陡峭的山谷爬行的时候，
登山杖将给你很大的助力。
它在必要的时候给你支撑，
缓解对膝关节的冲撞，
节省腿力的疲劳。
它就象给了你另两条腿，
使你走的更远，
持续的时间更长。

B．材料与结构

其结构如下图:

腕带
把手
杖杆
杖环
杖尖
岩托/ 阻雪环
杖尖护套
杖杆护套
减震结构
锁定结构

快乐乌鸦 · 发表于 2005-10-18 22:54

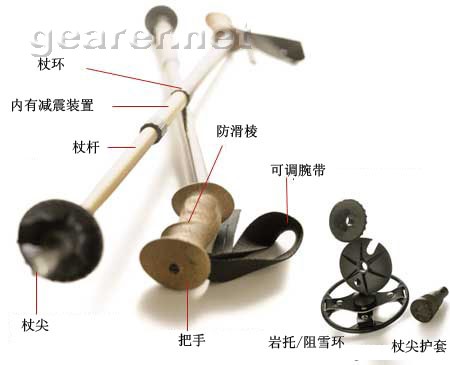

总体结构：

快乐乌鸦 · 发表于 2005-10-19 21:56

登山杖的减震结构，
通常在第二节与第一节之间设置弹簧减震。
在下坡时候减震结构有良好的减震效果，
但在上坡路段的时候，
由于弹簧对应力的抵消，将能量储为形变势能，
要费力一些。
其图如下：

快乐乌鸦 · 发表于 2005-10-19 22:07

登山帐的锁定结构。

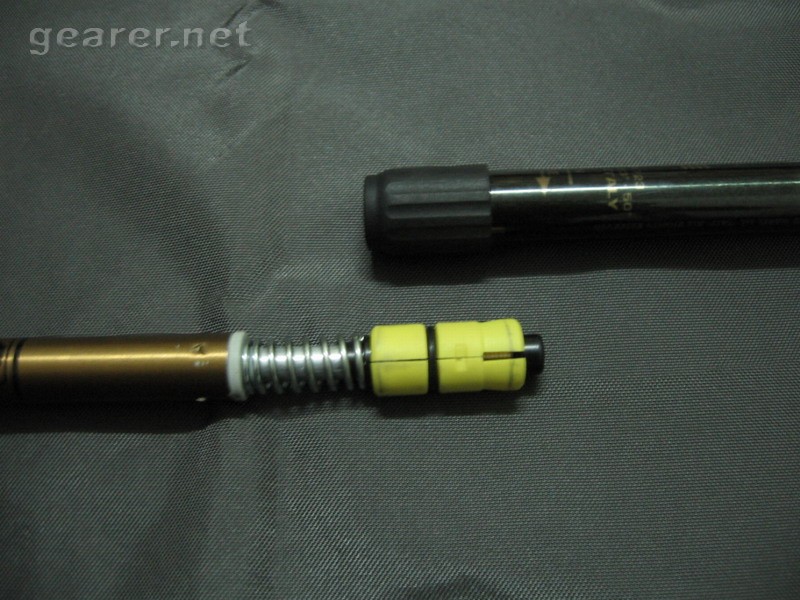

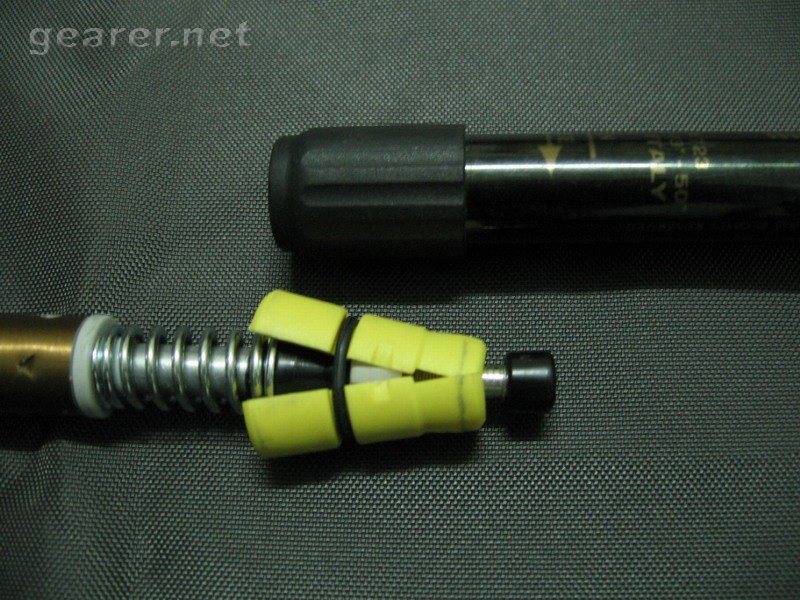

内旋锁定。
主要依靠膨胀螺栓的运动，
使螺套膨胀或者回复。
如下图是GABEL的登山杖。
在螺栓退回后，为了使螺套回复，
螺套外面箍有一圈皮筋。
皮筋还起着固定螺套的作用。
LEKI SPORTS的螺套也类似如此，
但没有外箍皮筋，
结构更加可靠简单。

快乐乌鸦 · 发表于 2005-10-19 22:08

快乐乌鸦 · 发表于 2005-10-19 22:09

快乐乌鸦 · 发表于 2005-10-19 22:51

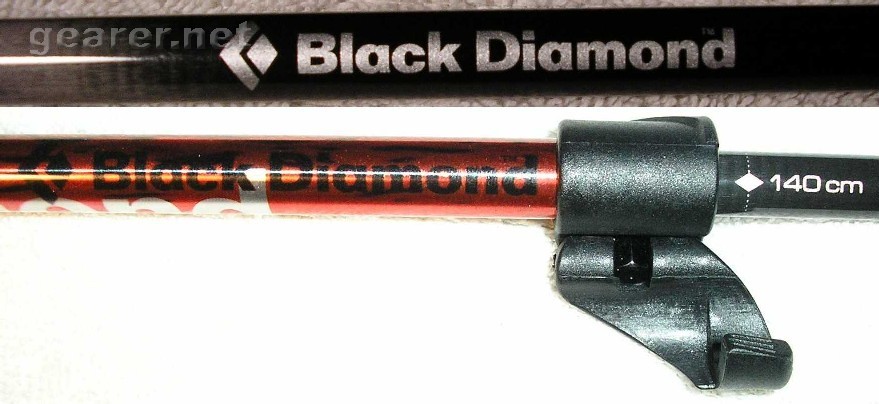

外扣锁定是在杖杆的结合部设置卡扣，
利用卡扣的张力与摩擦阻止杖杆滑动的一种锁定方式。
在BLACK DIAMOND的登山杖上常用，
以至成为BD登山杖的标志之一。
和内旋锁定相比，
这种锁定方式适合带手套操作，
而且容易辨别是否锁定到位，
避免由于锁的不紧而导致杖杆受力内缩。
如下图:

快乐乌鸦 · 发表于 2005-10-19 22:52

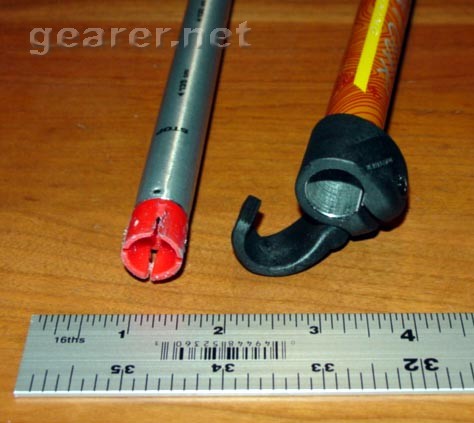

BD FLICK LOCK

快乐乌鸦 · 发表于 2005-10-19 23:28

内卡结构

一般在亚洲的厂家用的比较多。
各关节的杖端有孔，
外拉到顶然后旋转到位
用弹簧卡杼锁定。
这种结构的缺点是无法无级调节，
每一档的调节都是定长。
优点是锁定比较牢固，
不容易出现滑脱的现象。

如下图

[ Last edited by 快乐乌鸦 on 2005-10-19 at 11:29 PM ]

dreamerz · 发表于 2005-10-20 01:46

Originally posted by 快乐乌鸦 at 2005-10-19 22:51:
外扣锁定是在杖杆的结合部设置卡扣，
利用卡扣的张力与摩擦阻止杖杆滑动的一种锁定方式。
在BLACK DIAMOND的登山杖上常用，
以至成为BD登山杖的标志之一。
和内旋锁定相比，
这种锁定方式适合带手套操作，
...

这个设置和高档自行车上的很多快拆部位一样原理

ivan · 发表于 2005-10-20 11:05

Gabel 是以富彈性 PU 膠取代彈簧，吸震效果極佳之餘，更不會有震手之弊

砾岩 · 发表于 2005-10-20 11:21

看你写的我更懒的写了，内容撞车，呵呵。
国内除了医疗用拐棍还能买到别的用销钉锁定的棍子吗，这玩意原理上讲最可靠。BD的锁定方式似乎也比膨胀式摩擦锁定可靠些，修理清洁起来也方便的多。

快乐乌鸦 · 发表于 2005-10-20 12:46

Originally posted by 砾岩 at 2005-10-20 11:21:
看你写的我更懒的写了，内容撞车，呵呵。
国内除了医疗用拐棍还能买到别的用销钉锁定的棍子吗，这玩意原理上讲最可靠。BD的锁定方式似乎也比膨胀式摩擦锁定可靠些，修理清洁起来也方便的多。

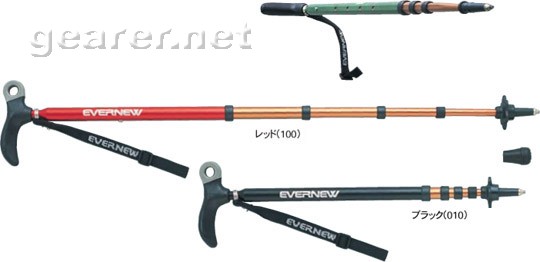

国内以前见过EVERNEW出的销锁的棍子，
现在不知道了。
香港常见。
全销锁通常用在轻小的系列上。
由于其结构特征，
可以将棍子的直径做的比较小。
其缺陷是调节不便。
栓锁，卡锁，销锁这几种方式有的时候会综合用在同一登山杖上。
最常见的是栓锁和销锁，卡锁和销锁的组合。
销锁一般用在尾段。

piloteer · 发表于 2005-10-20 13:28

BD的这种卡扣式也不一定可靠。我以前用的曼福图脚架也是这个方式。会松。修复起来挺麻烦。

长途 · 发表于 2005-10-20 15:30

Originally posted by piloteer at 2005-10-20 13:28:
BD的这种卡扣式也不一定可靠。我以前用的曼福图脚架也是这个方式。会松。修复起来挺麻烦。

所以说买什么满浮土啊，要买就买捷信啊。我同事就是叫他买捷信不买去买满浮土现在后悔了，只能看着我的捷信流口水了

		自动登录	找回密码
密码			立即注册

账号		自动登录	找回密码
密码			立即注册

关于登山杖

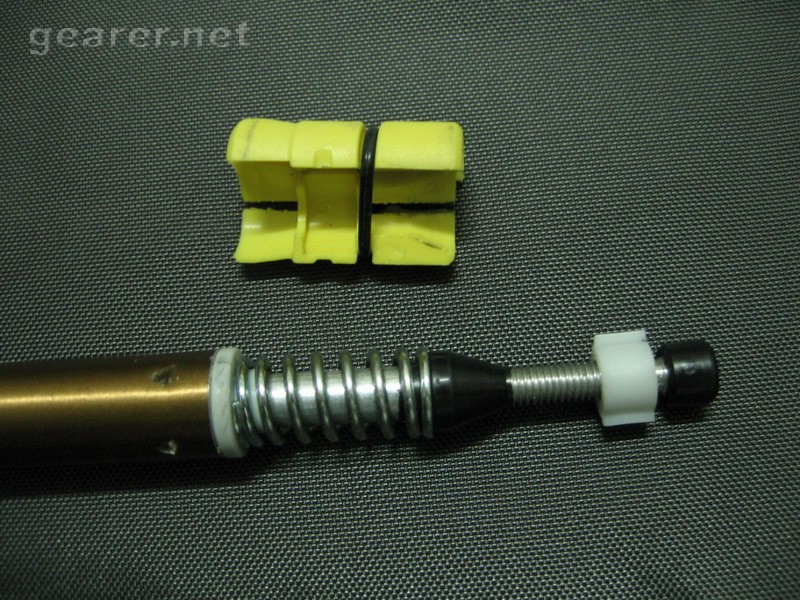

去掉螺套后的GABEL登山杖

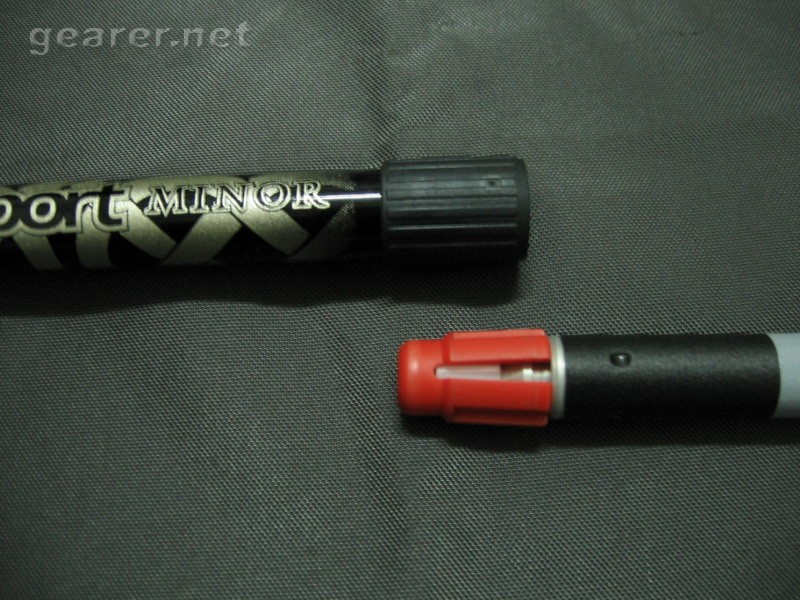

LEKI SPORTS的锁定结构
