单层柴火炉终极版＋创新分体式炉架

cced

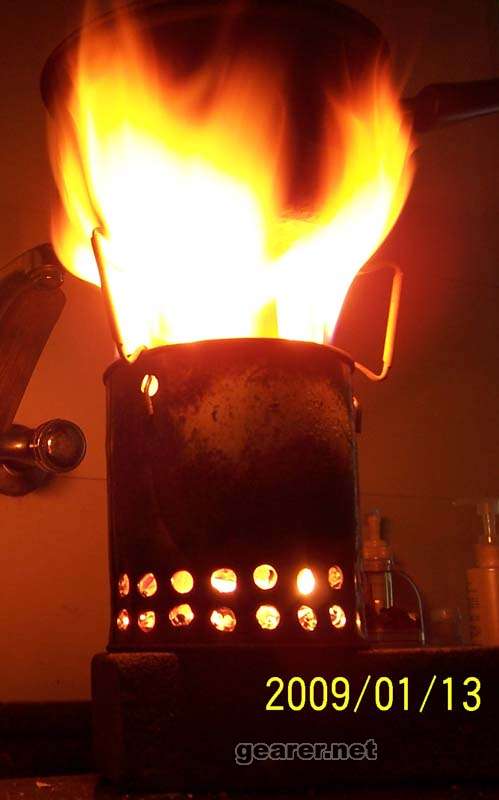

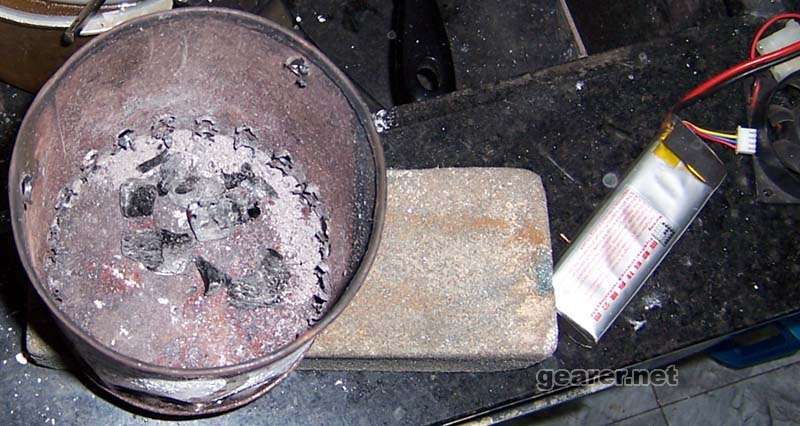

其实单层的柴火炉就是以前烧柴灶的简化缩小版，只不过在燃烧过程中，如果底部存有足够的碳火层，一样能对上层的木柴起到一个干馏作用，这时的炉子能掺杂一些木煤气的燃烧。这个新做的炉子直径11cm，高12cm，室温12度，烧开500ml冷水用时6分钟，我打开了厨房的排气扇，掩上门模拟室外空气对流情况，实际室外使用，配合挡风板，燃烧效率应该能维持在这个水平。这次唯一的创新就是这个分体式炉架，几乎不占地方，稍微改动一下也能用在双层柴火炉上。跟前面那个简易版一样，风扇只要在起火时使用就行。用的电池是过放过的11.1v锂电池组，虽然不能当动力电池组用，但用来做风扇电源倒是正好。好了不多说，上图。

[ 本帖最后由 cced 于 2009-1-13 22:53 编辑 ]

战鹰

我觉得应该可以再复杂化一点，比如两派孔上面加一个蓖子，蓖子中间加一根弹簧。
如果要用风扇，那应该取消那两排孔，改成一个大方孔

cced

搞这个就是想做个最简化的柴火炉，开两圈孔是为了在不用风扇时也能正常使用，在家里试肯定要用风扇，不然就满屋子的烟了。加蓖子好理解，再试试，如果有需要，我想在上排孔中缠细铁线解决。不过那个弹簧怎么加？似乎没有必要吧！

mc鲁迅

看看在炉壁上加点保温材料会不会提高效率 据说做好保温的单层炉和双层相比相差不大了

cced

呵呵，能搞到的就是石棉布，那东西痒手不说，吸入还有可能致癌，还是不管保温的事了，这炉子做起来挺容易，我玩的地方也不缺柴火，慢了就等等吧！

战鹰

原帖由 <i>cced</i> 于 2009-1-13 23:37 发表<br />
搞这个就是想做个最简化的柴火炉，开两圈孔是为了在不用风扇时也能正常使用，在家里试肯定要用风扇，不然就满屋子的烟了。加蓖子好理解，再试试，如果有需要，我想在上排孔中缠细铁线解决。不过那个弹簧怎么加？ ...

<br />
跟双层炉子的原理一样只不过原来的补充空气是从炉子外侧进入，加个弹簧，就变成了从内部进入了。

nn游侠

饶有兴趣地看、关注大家的谈论，希望也能DIY一个户外的柴火炉

ryj1983

炉架子 MS使用焊条握出来的 是吗？

cced

用弹簧把篦子架起来?

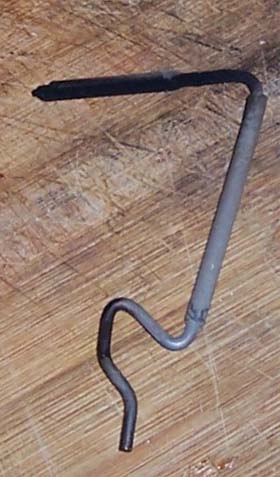

炉架是用焊条搞的.

战鹰

蓖子的固定方法随便，弹簧是放在蓖子上面的炉膛里面的，由于弹簧内的空间没有燃料，燃烧过程中热空气会通过弹簧内的空间进入炉膛，应该也能起到二次助燃的作用。

cced

就是说放个大弹簧.把柴架空达到完全燃烧的效果.不过个人感觉这个可以靠加入一定长度的树枝来解决.毕竟野外真正烧那种大块柴火的机会基本没有.
