俺的小板凳系列之二 ---- Tarp vs 单层帐

soarrow

既前几个月DIY的单层帐篷在棋盘山、五台山试用之后，这次改进一下空间结构，同时也做成Tarp-单层帐通用结构。
去年设计的是45°结构的，低矮一点，宽一点，抗风性能稍好，但是空间利用效率不高---主要是边缘部分
具体见 http://www.gearer.net/viewthread.php?tid=8885
所以参考了E-house、Shangri-La 改进成60°结构，动手做了这个3.6X3 的Tarp-单层帐
用的是在南宁买的轻薄的防撕裂降落伞面料，防水性能不错----兜住0.5L水，15分钟内不湿，不浸润，这个布料每平米克重为40g，最后成品重量为455g。

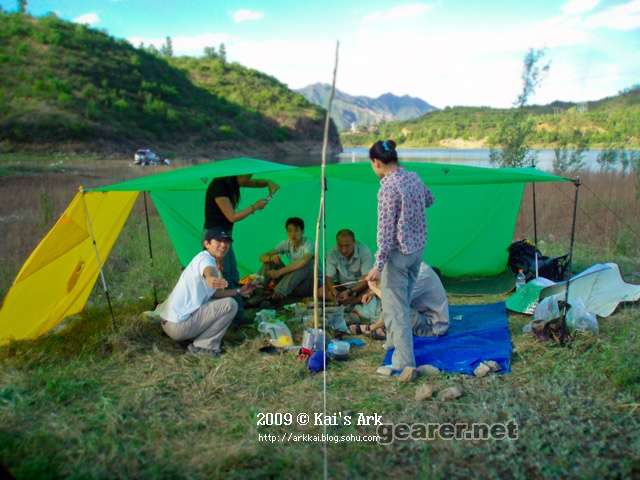

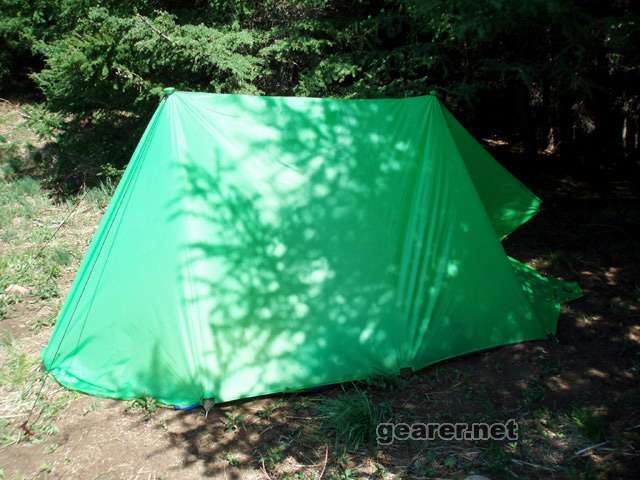

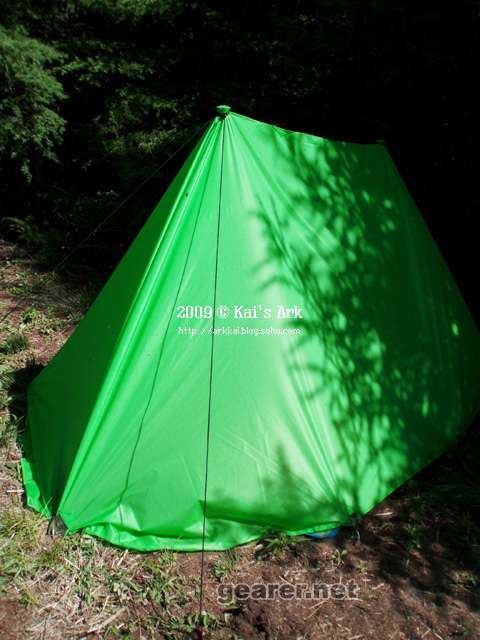

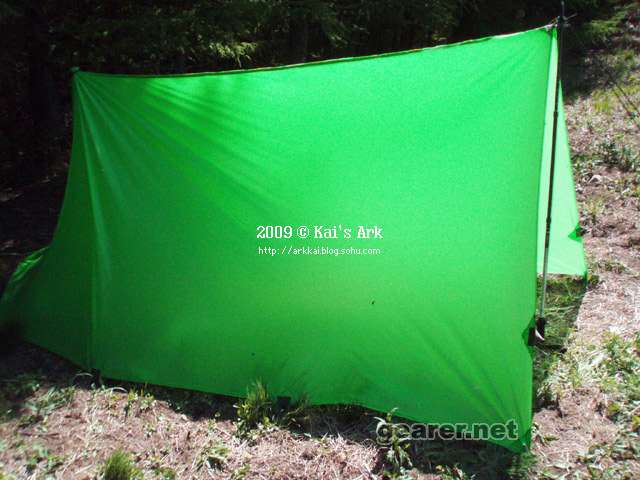

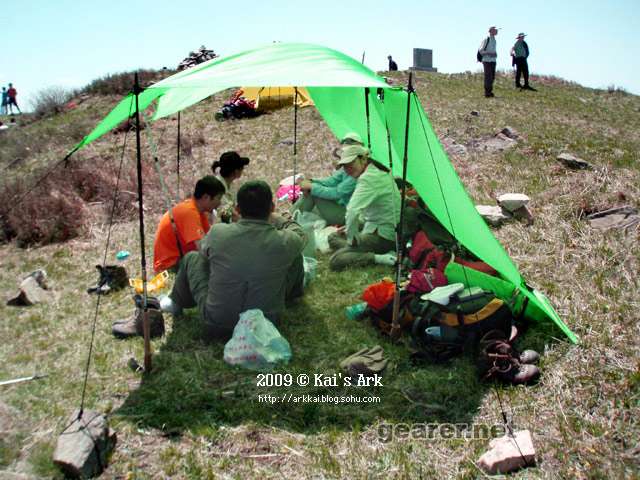

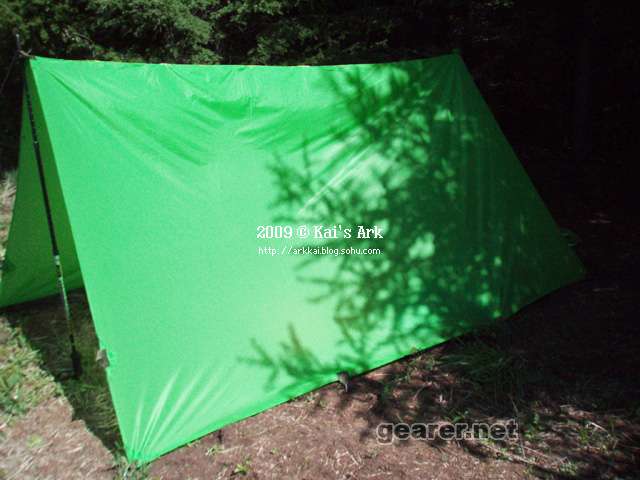

周末从西大庄科上海陀，在小海陀下面松树林扎了一晚，全封闭的单层帐结构；次日在小海陀大风下搭建成Tarp，在Tarp下面腐败，休息，很是happy!!!
不多说了，直接看图吧

soarrow

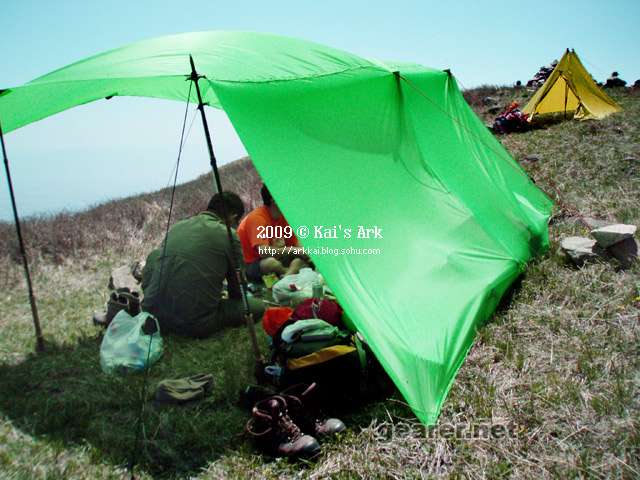

多谢友情客串的客栈、鸡毛、大花、竹篱、缈儿....... 嗯，还有客栈的山寨Twin Peak :)

[ 本帖最后由 soarrow 于 2009-5-25 21:56 编辑 ]

rf0007

比我那个玩艺爽了，不过做工是真烂啊
哈哈。

nn游侠

哈......美女多多哦


不错啊。

彩云指南

每平米40g，相当理想的重量啊

soarrow

原帖由 <i>rf0007</i> 于 2009-5-25 22:16 发表<br />
比我那个玩艺爽了，不过做工是真烂啊<br />
哈哈。

<br />

俺的缝纫机太小了，，，而且我没有足够空间来裁剪面料什么的
都是夜里在办公室开工干活的了
sigh.....穷困潦倒哇:(

soarrow

原帖由 <i>彩云指南</i> 于 2009-5-25 22:25 发表<br />
每平米40g，相当理想的重量啊

是啊，很轻薄结实的面料，，貌似没涂层
所以只是防泼水，小雨，，，有机会找一场大雨试试看

而且很便宜，算下来，总体成本不到30￥
防水布3￥一米，用了8m不到，计24￥
挂件，加固带，线，算个3-5块钱，共计 30￥
呵呵，人工就俺自己，不算钱，便宜，hoho~~~~

soarrow

原帖由 <i>nn游侠</i> 于 2009-5-25 22:17 发表<br />
哈......美女多多哦<br />
<br />
<br />
不错啊。

嗯，游侠老哥好！！！
我们，尤其mm们，都是客栈招呼来的了:)

A.Q

果然很心灵手巧滴说，上辈子估计是裁缝，鉴定完毕~~~~~~~~

sun001

唉,一直在等你这个,要是北京也能买到这么实惠的面料就好了,有个问题,制作这个时中间会有一个拼缝,这个拼缝是2块面料拼接时形成的,这个拼缝设计在A字型的脊线上好还是相对脊线垂直好,不知那种方式对防水有好处,可惜不会画图,不知能否说清楚.
谢谢!

阿悠9634

原帖由 <i>sun001</i> 于 2009-5-26 09:15 发表<br />
唉,一直在等你这个,要是北京也能买到这么实惠的面料就好了,有个问题,制作这个时中间会有一个拼缝,这个拼缝是2块面料拼接时形成的,这个拼缝设计在A字型的脊线上好还是相对脊线垂直好,不知那种方式对防水有好处,可 ...

<br />

我觉得在脊线上好一点。这是受拉力集中的位置，接缝相当于一根加强筋。可以参见大多数此类结构的帐篷

soarrow

原帖由 <i>阿悠9634</i> 于 2009-5-26 09:39 发表<br />
&lt;br /&gt;<br />
<br />
我觉得在脊线上好一点。这是受拉力集中的位置，接缝相当于一根加强筋。可以参见大多数此类结构的帐篷

<br />

对的，阿悠的想法挺好，俺就是这么做的
这个Tarp-单层帐的脊线就加了一根固定线，更早的那个用的背包带，这次用的是普通料子，下一个准备还是用背包带or无纺布
还是想搞一个A字营和隧道帐相结合的东东
昨晚把结构给推演了一遍，就差结构组合那一块了

sun001

明白了,谢谢楼上2位,等着看你最新成果了.再次感谢

Mark~

颜色很嫩啊，很喜欢～

soarrow

阿悠9634

原帖由 <i>soarrow</i> 于 2009-5-26 10:49 发表<br />
&lt;br /&gt;<br />
<br />
对的，阿悠的想法挺好，俺就是这么做的<br />
这个Tarp-单层帐的脊线就加了一根固定线，更早的那个用的背包带，这次用的是普通料子，下一个准备还是用背包带or无纺布<br />
还是想搞一个A字营和隧道帐相结 ...

<br />

一个金字塔和隧道结合的想法，也可以用在其他类型的帐篷上。做起来会有点麻烦。

soarrow

呵呵，，我的设想是可以 A字营←→隧道帐 相互转换的结构
就是一方面可以简单点，作为常规的A字营使用
一方面去环境恶劣一点的地方，比如大风什么的，多带一副帐杆，把结构变换为隧道帐，同时可以使用登山杖作为进一步的结构加固补充

胖猴

很好的想法，为何不用伞绳作为加强筋？，那样整体强度会更好。

胖猴

你们那的伞布真便宜，羡慕........

soarrow

原帖由 <i>胖猴</i> 于 2009-6-1 08:43 发表<br />
很好的想法，为何不用伞绳作为加强筋？，那样整体强度会更好。

伞绳不适合缝纫，而且受力面太小
