(改进版)管式酒精喷炉--万用油炉原理

[复制链接]
发表于 2009-10-22 18:04 | 显示全部楼层 |阅读模式
克几原创作品!   转贴请注明转自 “装备者” !  只在这回答问题。

制作、实验、使用注意安全!!!

燃烧很充分!
可完美调节火力大小!
比我以前制作的n个各款、各式、各样的可乐罐酒精炉要省很多燃料!关键是燃烧充分!!
大火时咆哮的声音十分动听!比可乐罐酒精炉烧开水快好多、好多!
现基本放弃可乐罐酒精炉!偶尔教教朋友做来玩玩!

终于有时间改进了!

发现酒精对很多塑料腐蚀性很强。这是重点!!
原产品盖子上的导管、单向阀和部分连接部件都给腐蚀掉了。花了我很多时间去找材料和实验。现有改进。
制作时注意选材。包括胶水。

所以很多万用油炉不能使用酒精。 而且市面上的万用油炉也不能实现酒精充分气化,不能实现火力平稳输出。

该炉使用方法及原理跟万用油炉一样。

燃烧的声音比万用油炉还要咆哮! 大风也吹不灭!没试过台风!呵呵

中火  调节自如

小火 调节自如  如果无须调节火力,可以非常简化,炉头也不用卷那么多圈。

整套成品  可乐瓶可承受足够的压力。其实要求的压力小于2-3大气压。也可用小号或更大号的可乐瓶。
矿泉水瓶也可,但有一定危险,然可以骗骗车上的安检。

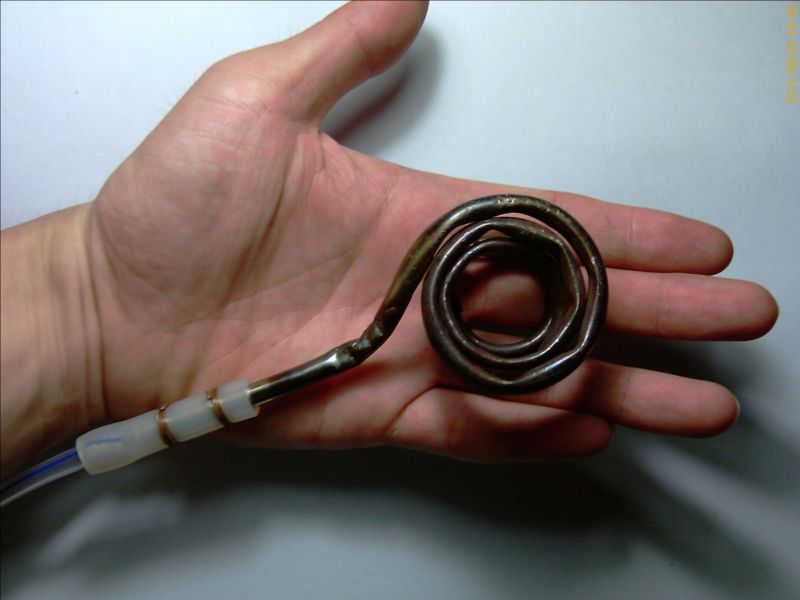

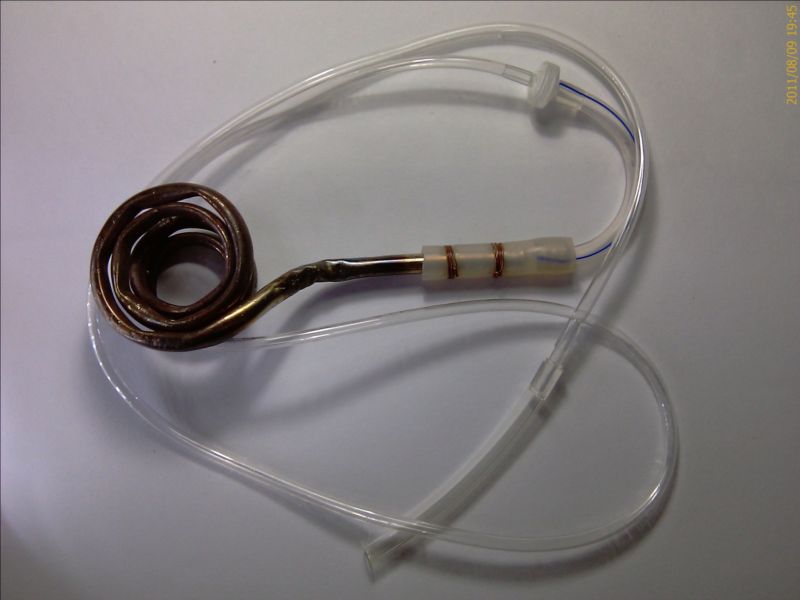

炉头:  中间部分管道为静脉输液管。用它也是因为方便、柔软。也能承受这炉的压力。
各接头也可在输液管上找到。如果你是医生就方便了!呵呵!
制作时须注意:各连接处一定要紧密,完成后用一定力度向两端拔下,看看是否牢靠。因为是打气加压的,小心燃料喷出,造成危险。

输液管是pu管,不知道能否耐低温,我在南方,没办法尝试,请求各位兄弟姐妹尝试,或带条上高山试试,是否变性。或求代替品。

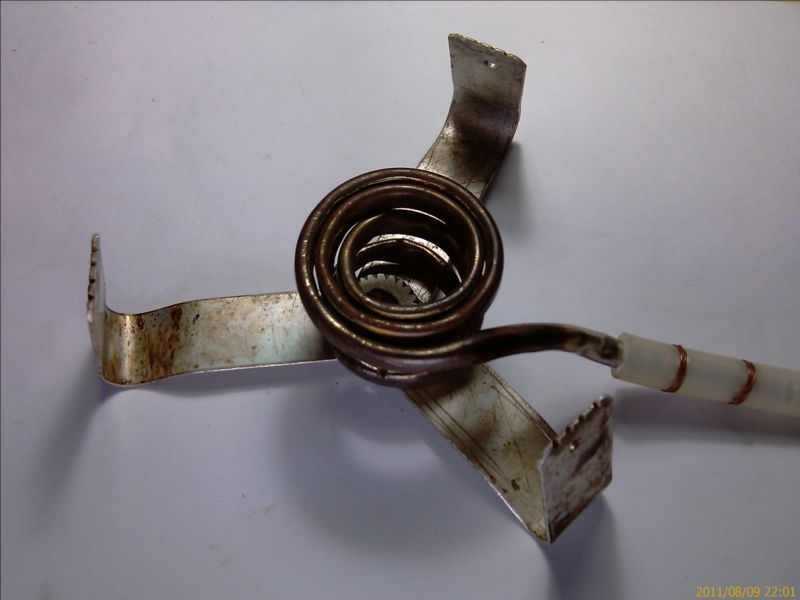

由无缝不锈钢管弯成,管内塞进耐热纤维,石棉绳即可,以实现平稳的火力输出。铜管燃烧后变软,容易变形,而且重量重。

体积、重量轻巧

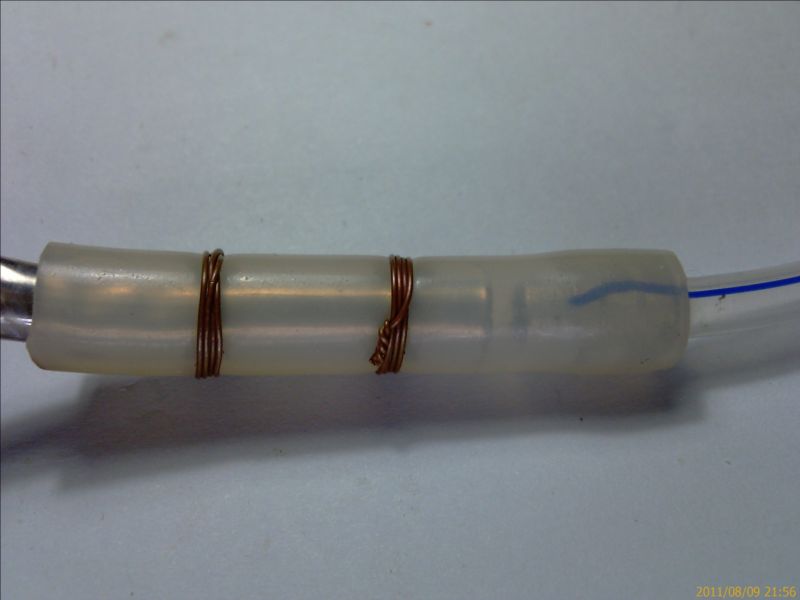

局部细节,耐热硅胶管,两段都是。

喷火孔,根据经验开口。
如果有积碳,燃烧时拿着硅胶管处轻轻敲击,积碳自动排出(喷出)。

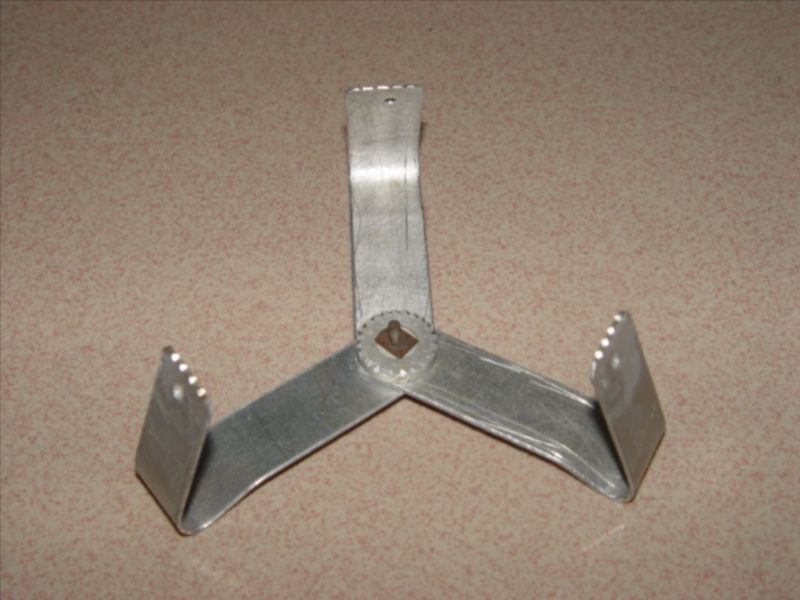

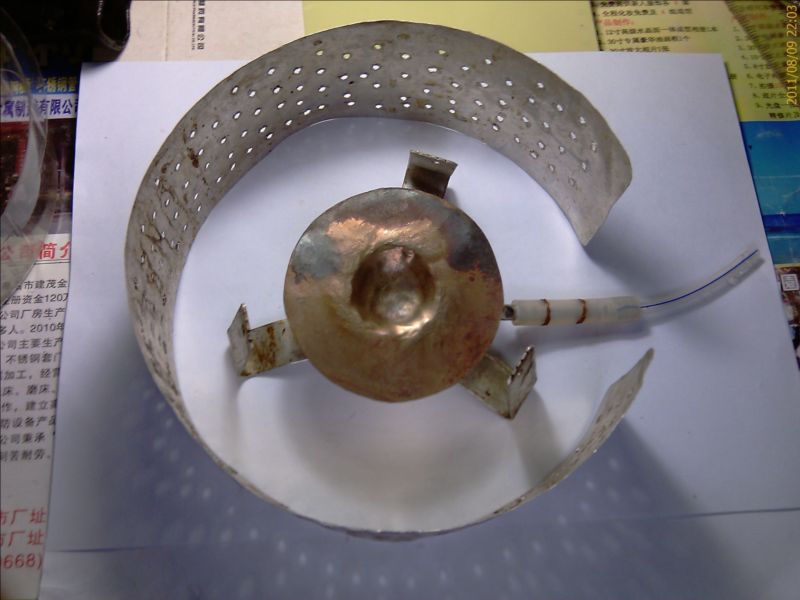

炉架

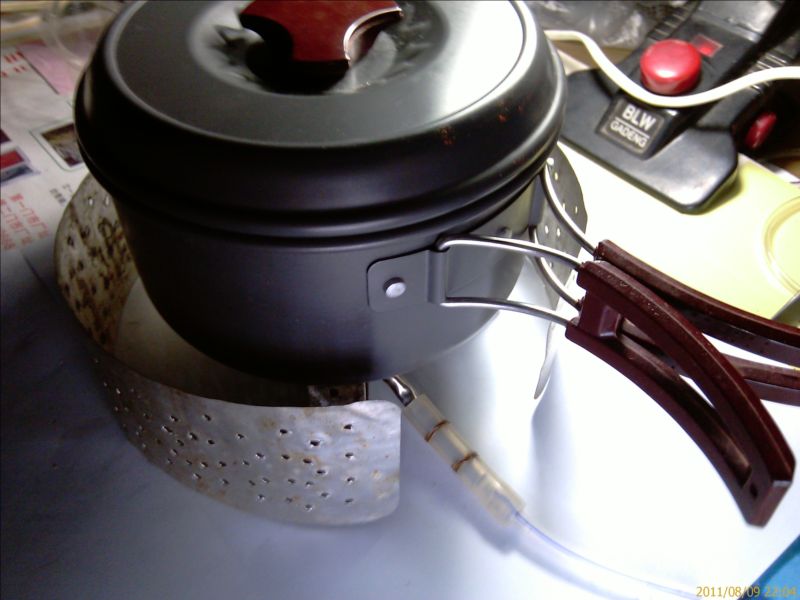

薄不锈钢皮做成的挡火板,用于中、小火焖饭、熬粥。目的是使锅底受热均匀。

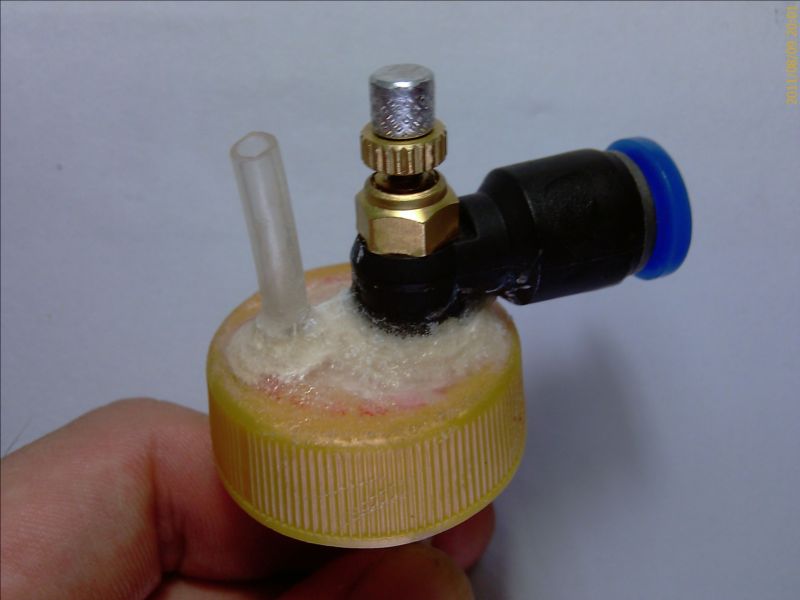

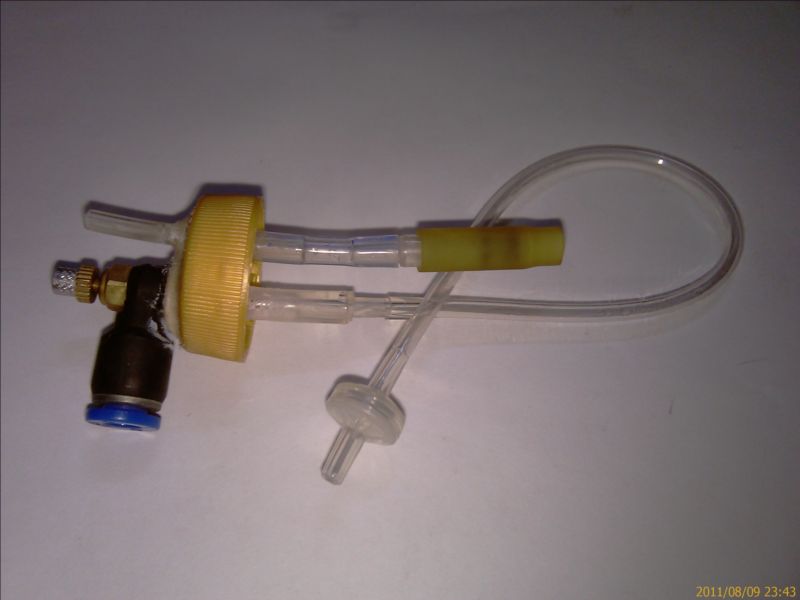

瓶盖、开关、过滤嘴、单向阀

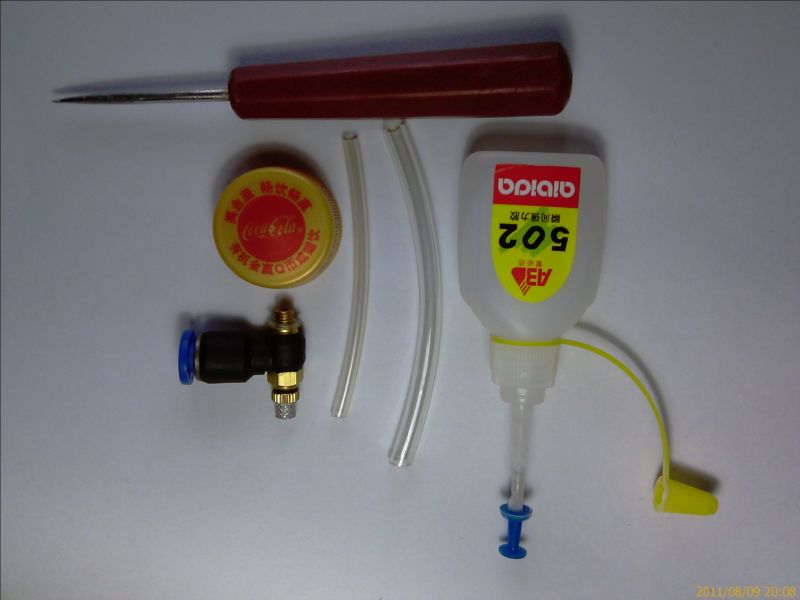

工具、材料  管子为4mm及6mm的pu管

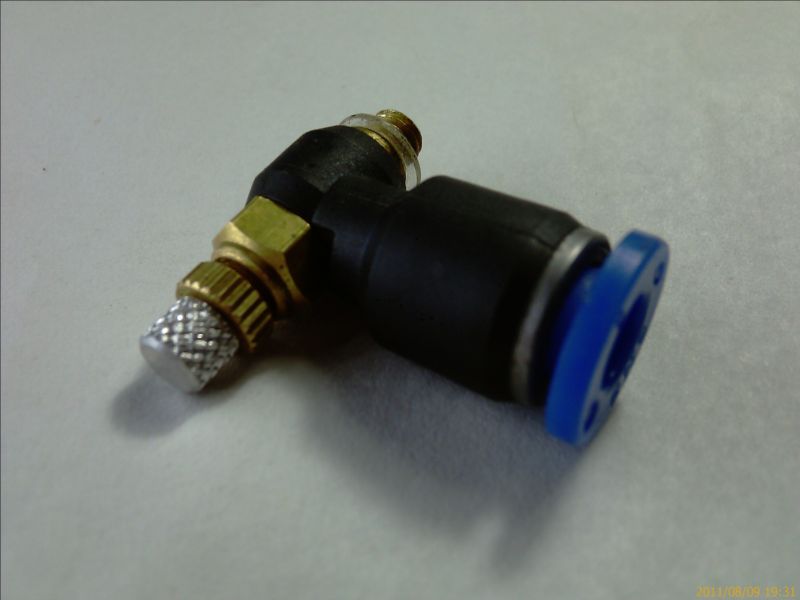

气动元件: 微调阀。在此感谢:虹郎提供信息。
注意:蓝色部分会被酒精腐蚀,用后打开凉干,不能长时间酒精浸泡。不过正常情况下是这部分是不会接触到酒精的。


[ 本帖最后由 克几 于 2011-8-10 16:41 编辑 ]
 楼主| 发表于 2009-10-22 18:20 | 显示全部楼层

继续

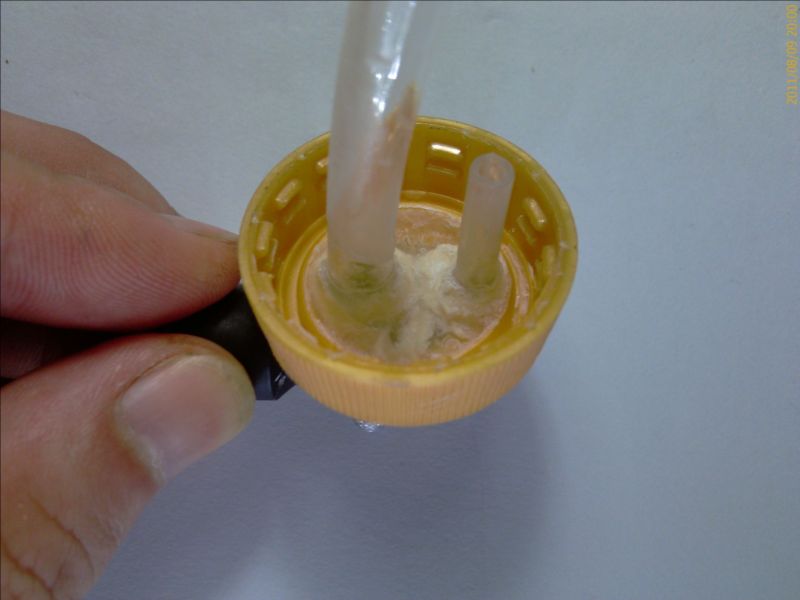

瓶盖要刮花,两面都是。容易上胶水。这非常必要!!!

完成。怎样粘得牢固很重要。(有秘密哦!)不然稍稍用力拧盖子就坏了。


接6mm的pu管,直接插上就行,也方便拔出。后再接静脉输液管。 输液管已可承受足够压力。

单向阀材料:4mm硅胶管、1毫升注射器(部分)、橡胶止血带。注意看细节。

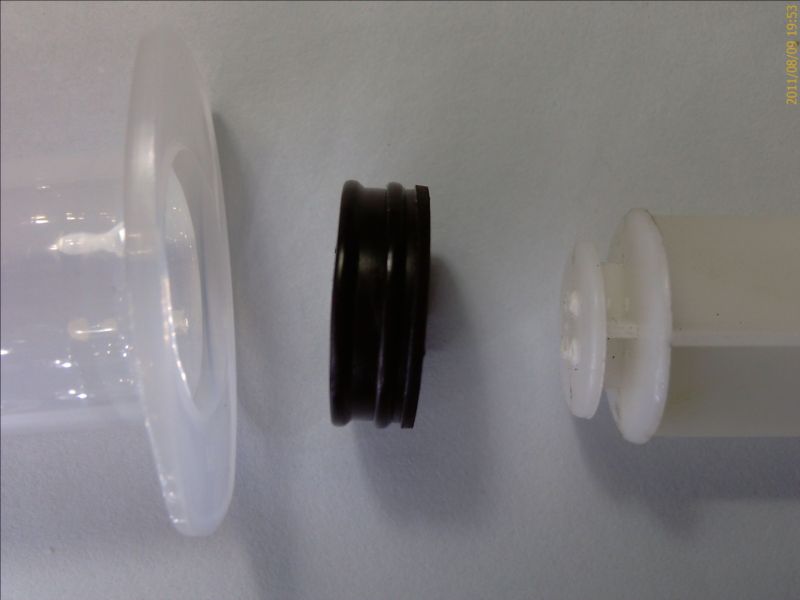

20毫升注射器做的气泵

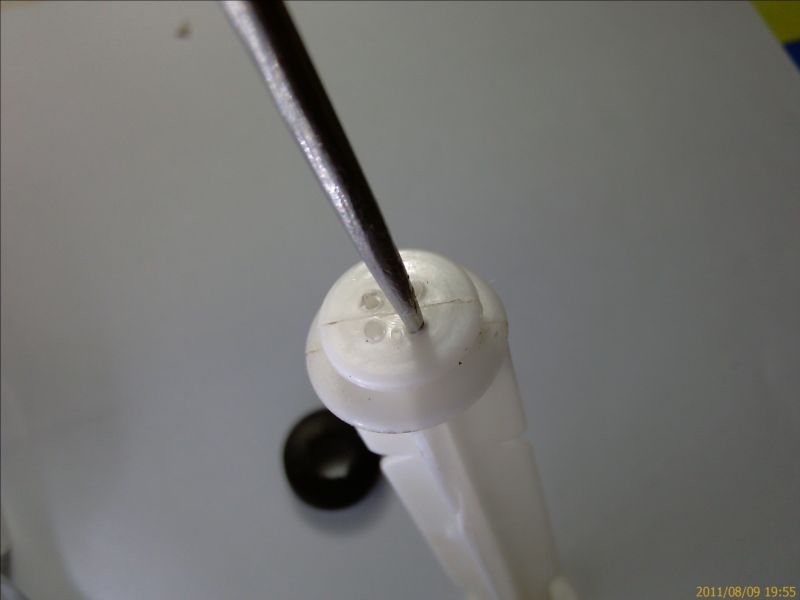

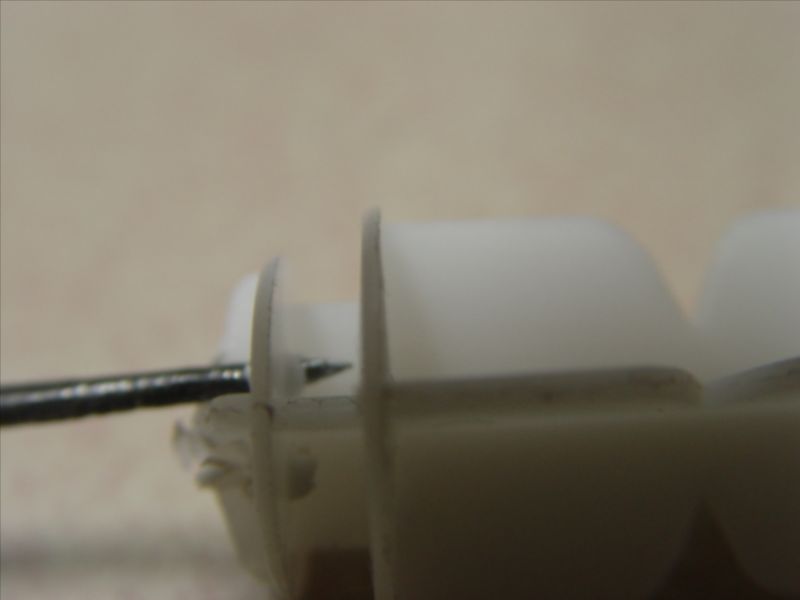

制作过程:天才构想!

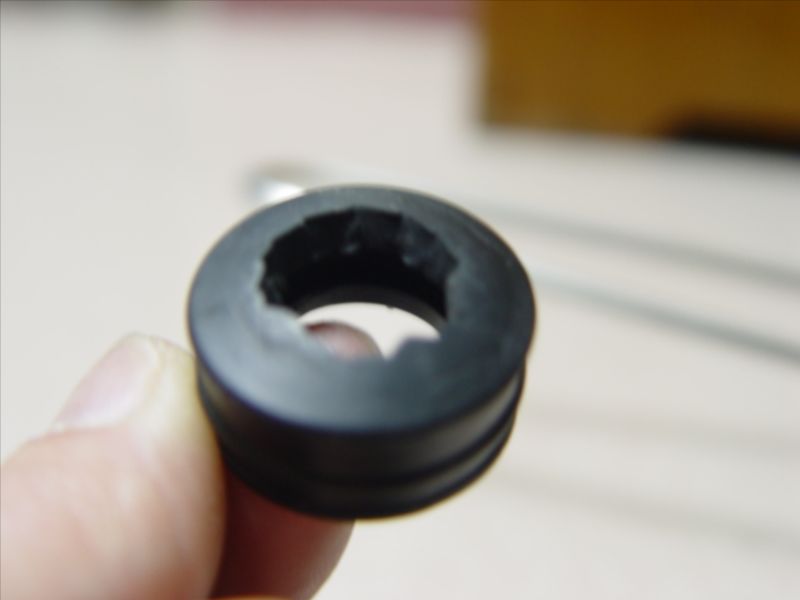

相当于单向皮塞。


打气10-20下,放出少少酒精,开始预热

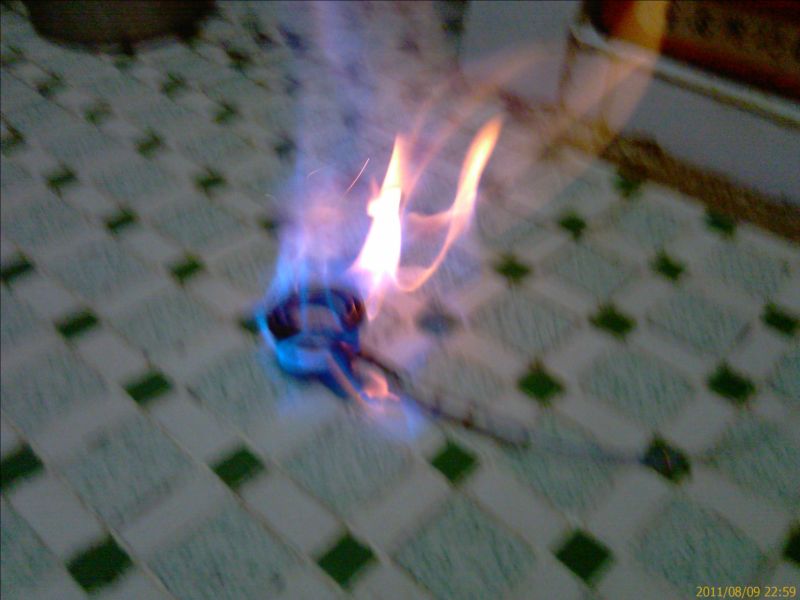

开始燃烧

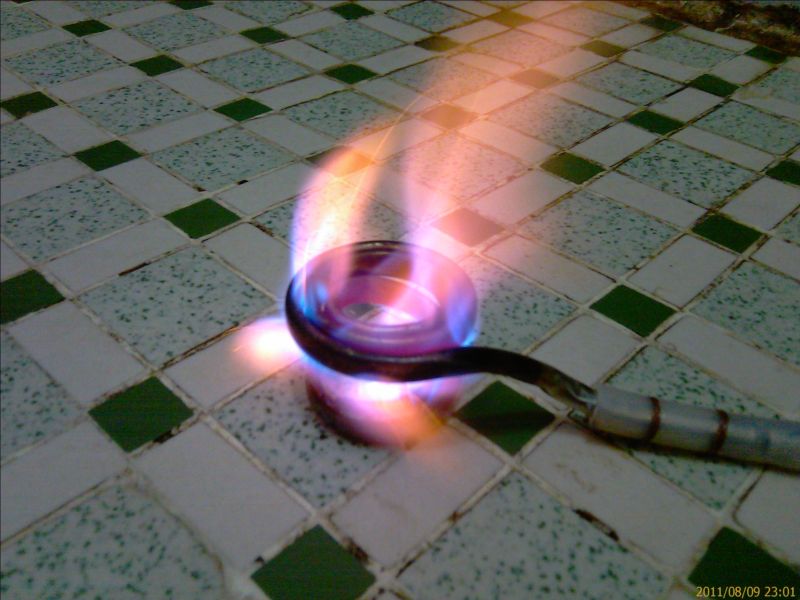

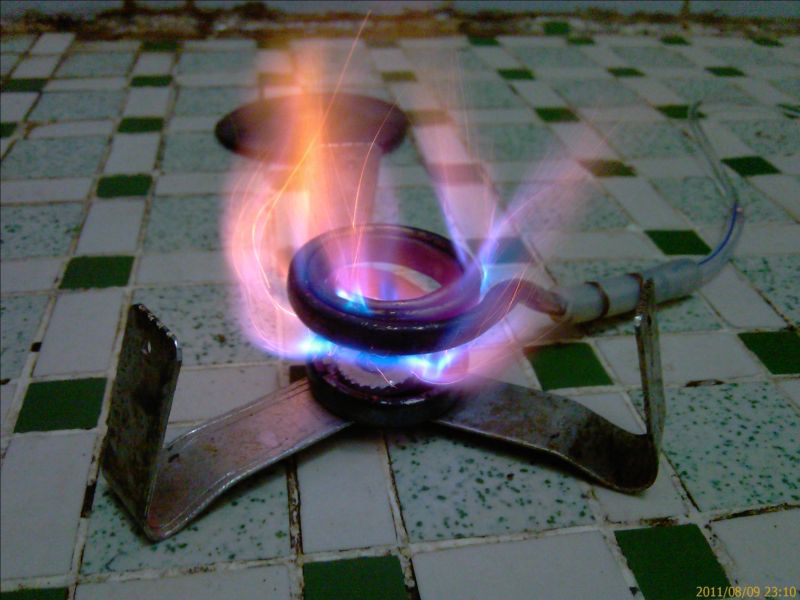

咆哮

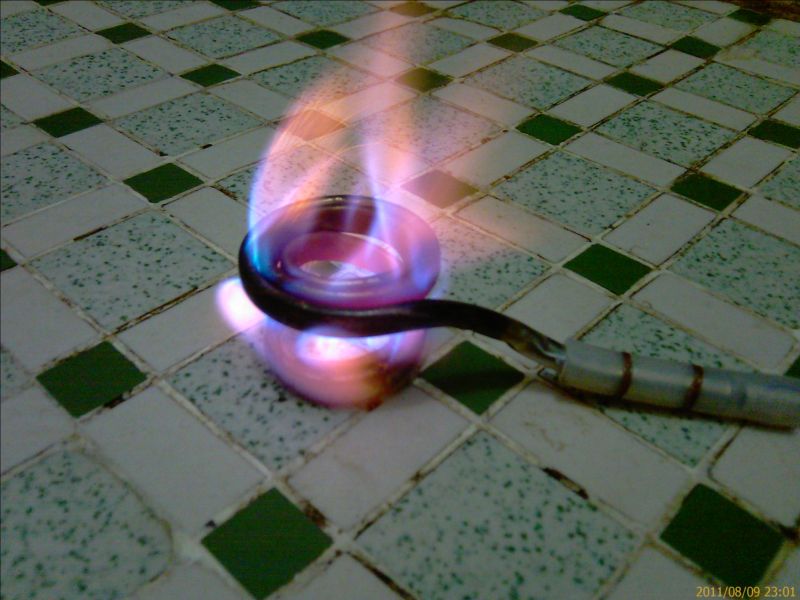

稳定输出



[ 本帖最后由 克几 于 2011-8-10 15:59 编辑 ]
 楼主| 发表于 2009-10-22 18:25 | 显示全部楼层

继续

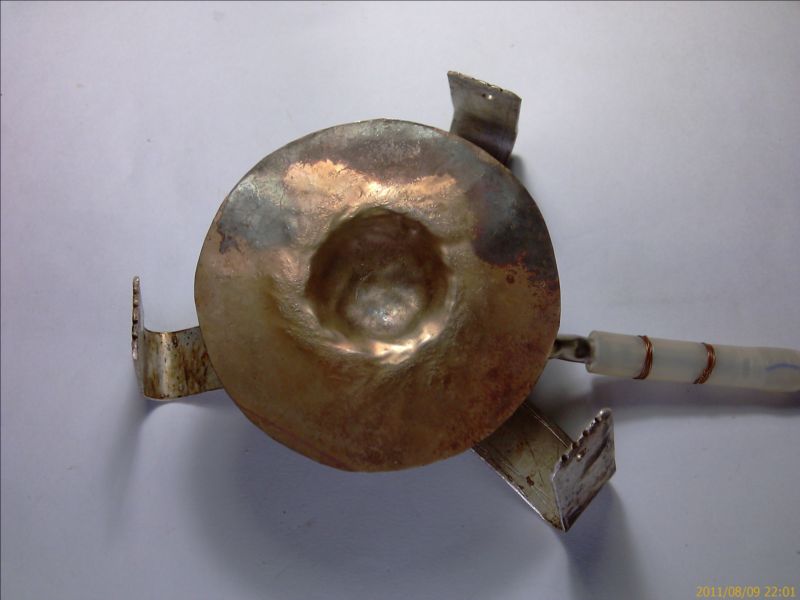

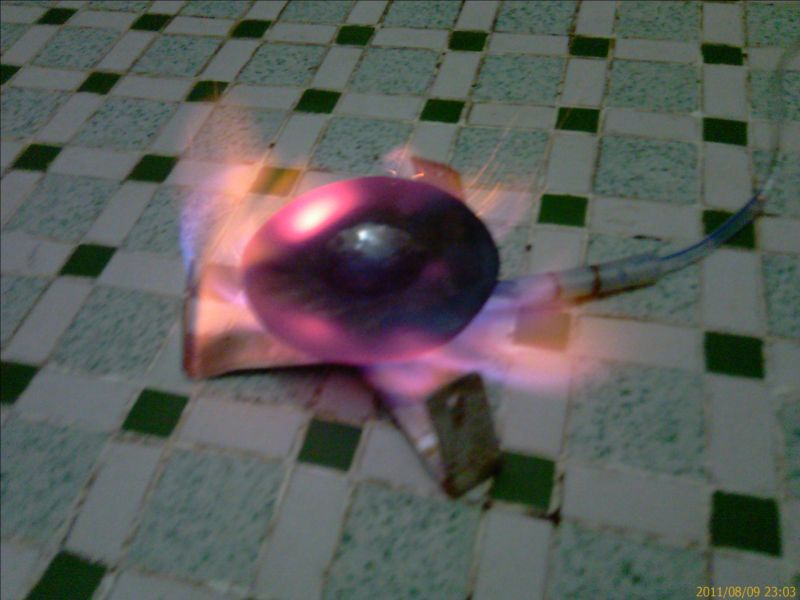

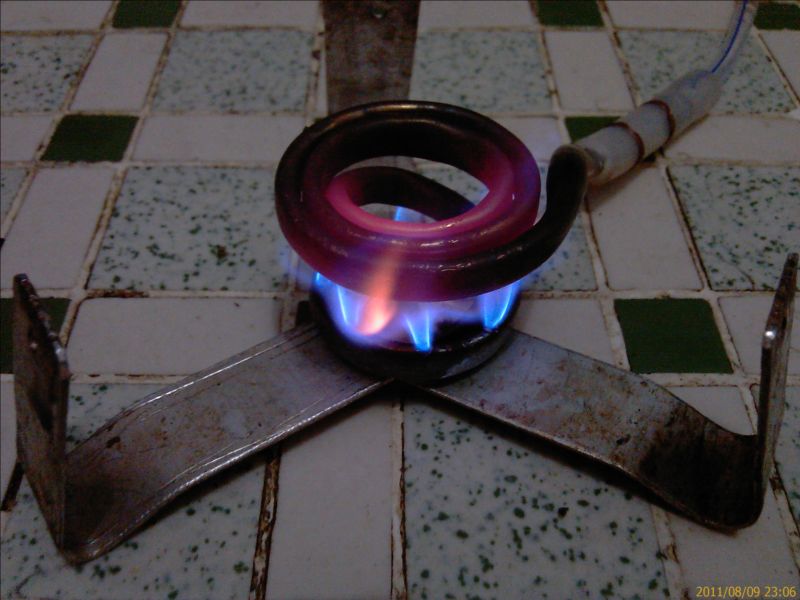

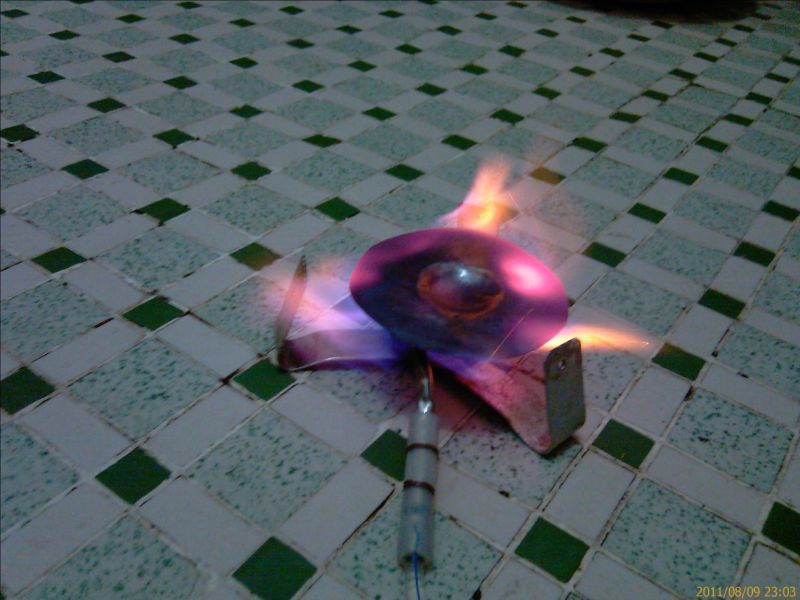

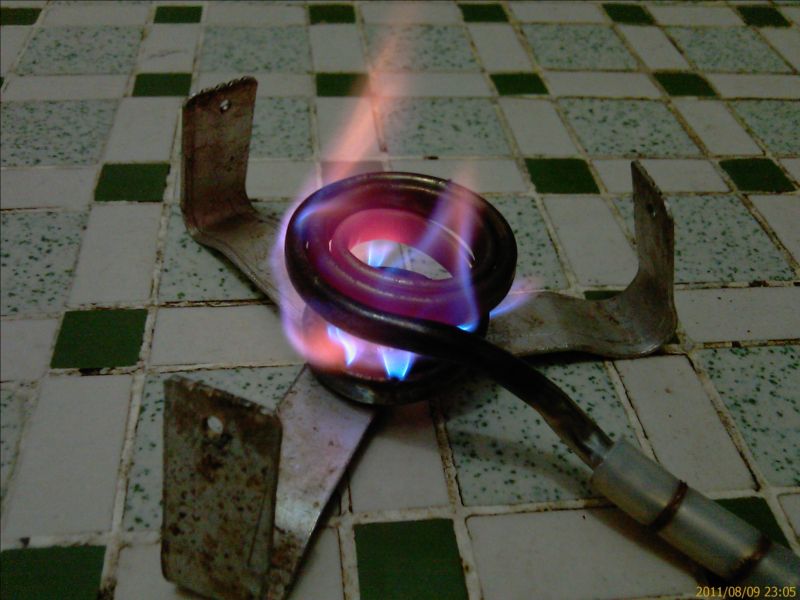

加上挡火板 可见挡火板烧得通红。

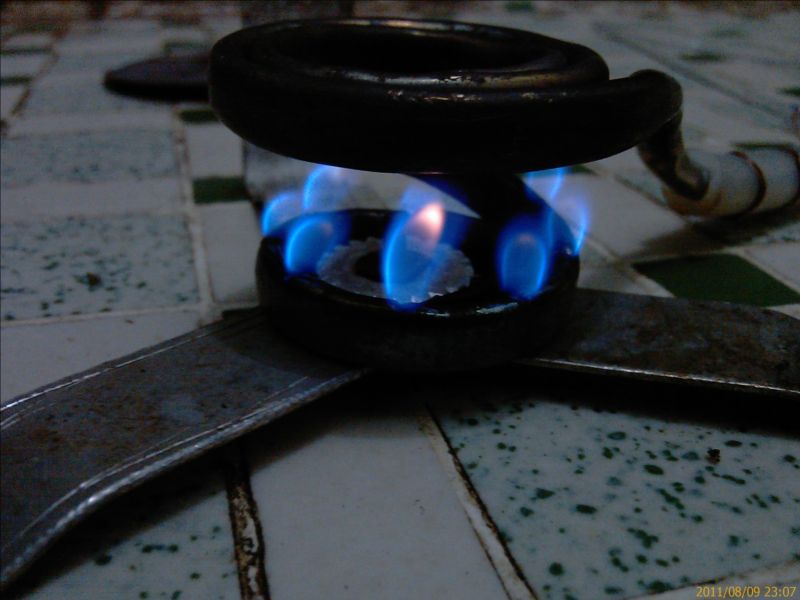

中火

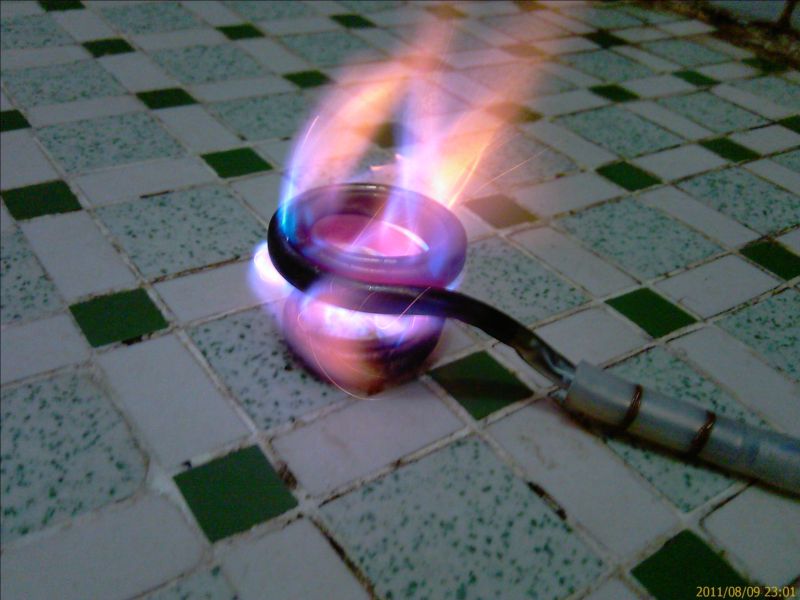

小火

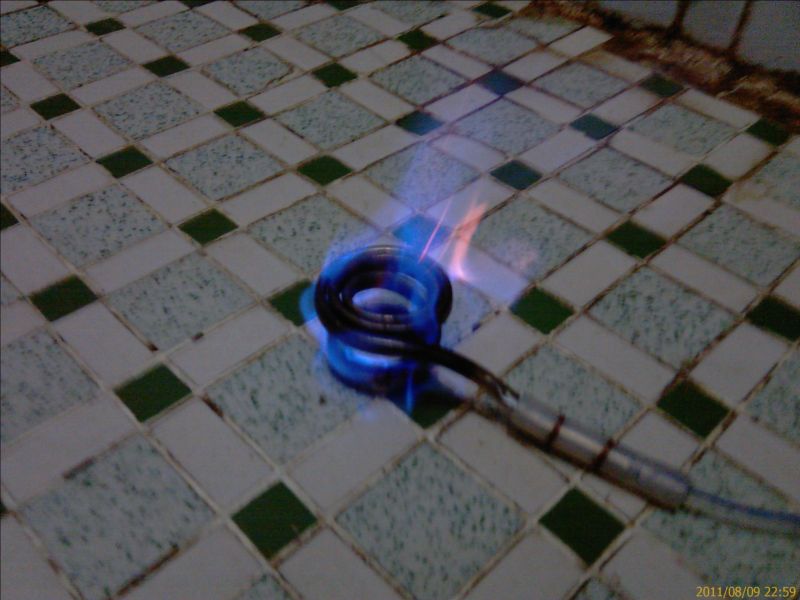

小小火
火力调节会延后5秒钟,这是通病,包括万用油炉。
火力大小可以根据输液管中气泡的流速进行调节,当然也要有少少经验。

关火前要将瓶子倒过来,使管子中的酒精完全燃烧干净,再关开关。然后拧开盖子排气减压。

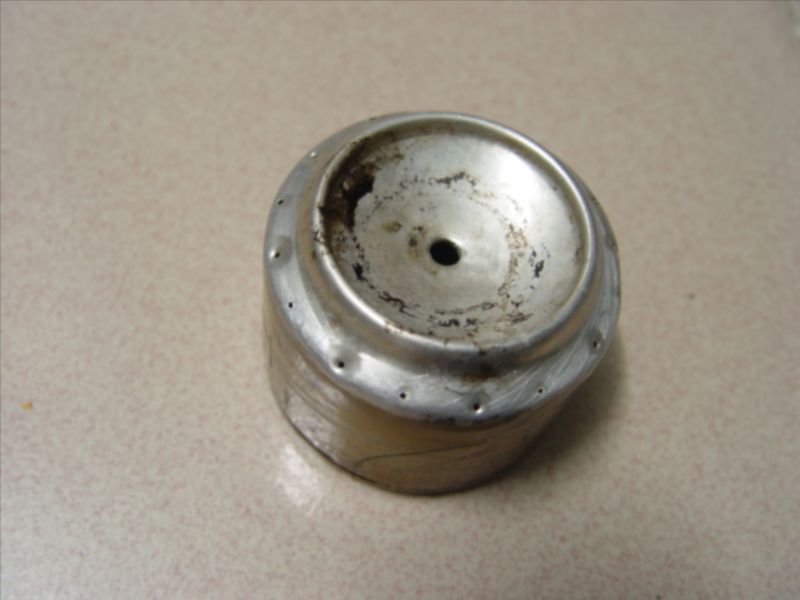

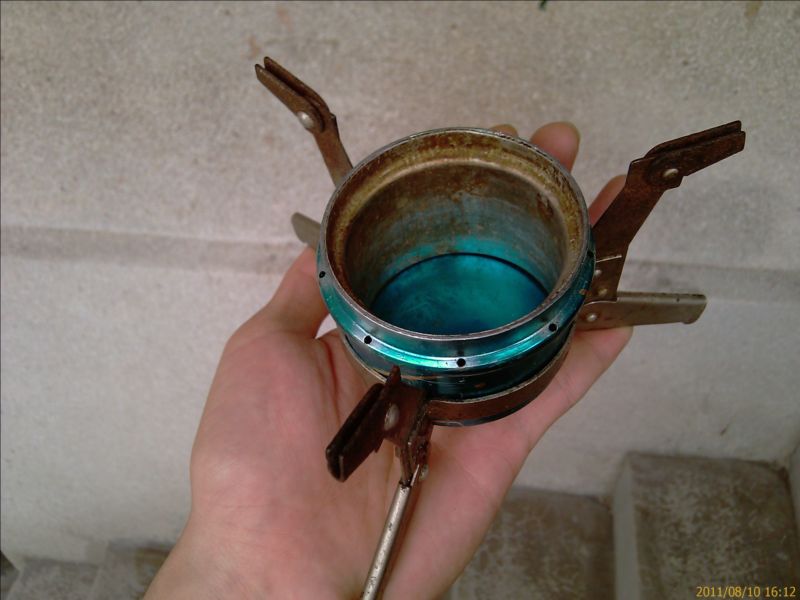

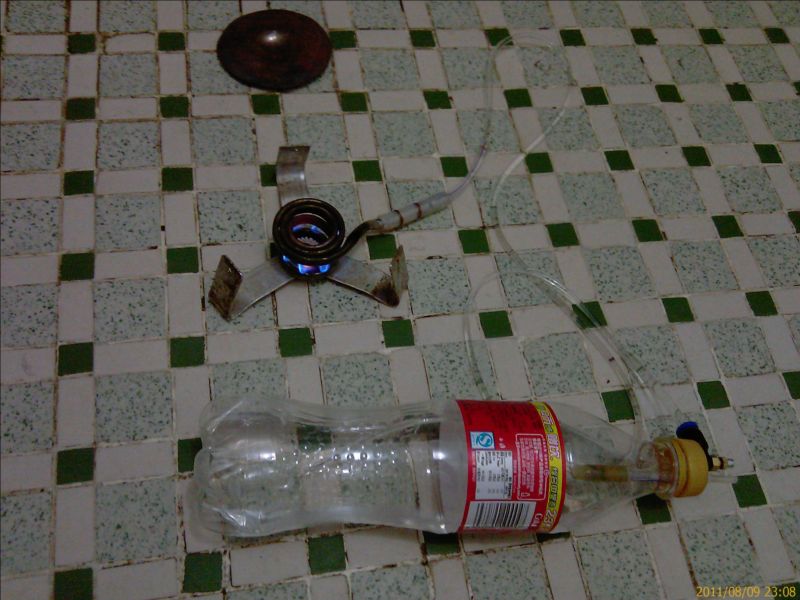

附上以前用的可乐酒精炉



15元买的 比  瑞典Trangia MINI 酒精套炉  便宜好多、好多。





[ 本帖最后由 克几 于 2011-8-10 16:22 编辑 ]
 楼主| 发表于 2009-10-22 18:32 | 显示全部楼层
感谢虹郎提供小开关信息。


上张女女”帮忙“图片。因为有她,我才”那么快“完成作品。

[ 本帖最后由 克几 于 2011-8-10 16:40 编辑 ]
发表于 2009-10-22 21:40 | 显示全部楼层
可否参考这个夹子开关做一个呢,上下夹板夹着软管,拧紧螺丝压瘪软管就是关小,拧松螺丝放松管子就是开大......

参考

参考

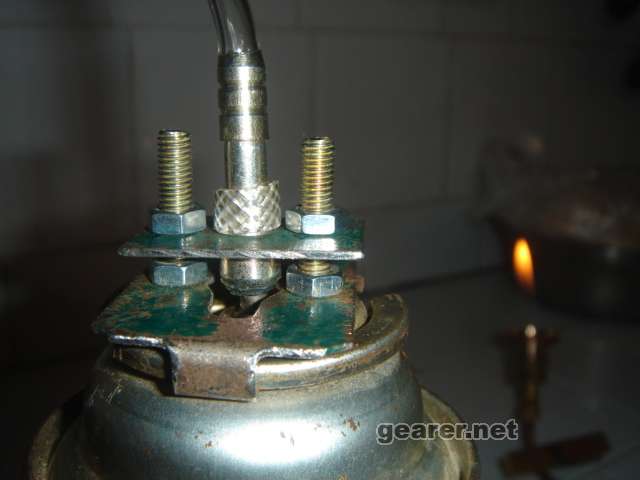

发表于 2009-10-22 21:49 | 显示全部楼层
可以用这个 气动元件 微调阀
发表于 2009-10-22 22:01 | 显示全部楼层
那还烧酒精干啥?直接烧汽油多好啊!火力应该比酒精的硬多了!
 楼主| 发表于 2009-10-22 23:53 | 显示全部楼层
气动元件 微调阀  那有得卖?
 楼主| 发表于 2009-10-22 23:55 | 显示全部楼层
酒精比汽油燃烧干净,容易携带! 最关键是我拿酒精不要钱 ^_^
 楼主| 发表于 2009-10-22 23:56 | 显示全部楼层
谢谢 nn游侠 ,这设计在考虑中!
发表于 2009-10-23 01:12 | 显示全部楼层
如何才能拿酒精不要钱?酒精对我来说还是有不少用处的
发表于 2009-10-23 08:47 | 显示全部楼层
很有实用价值。喜欢!
谢谢楼主的分享。
发表于 2009-10-23 10:46 | 显示全部楼层
这个炉子也就是油炉的酒精版,东西做的不错,赞一个

[ 本帖最后由 彩云指南 于 2009-10-23 20:07 编辑 ]
发表于 2009-10-23 11:16 | 显示全部楼层
一看就是个医生阿 哈哈
发表于 2009-10-23 13:06 | 显示全部楼层
或者建议这个样子

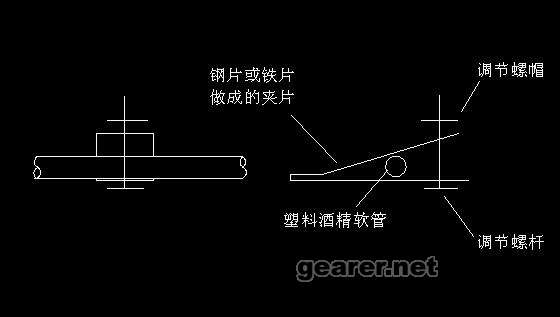

铁皮或钢皮做成一个夹子,开口用螺丝调节,夹紧酒精软管来控制流量,达到微调火力。
