（改进版）管式酒精喷炉－－万用油炉原理

买买生

有意思！学习中！

省略号

炉架不错，炉更不错，学习中！

开心笨笨熊

学习了，谢谢。

cced

一次性火机里面有个调气的塑料阀，用来调这个正好，就是要加个套管什么的才能跟这输液管相连。

爱水电

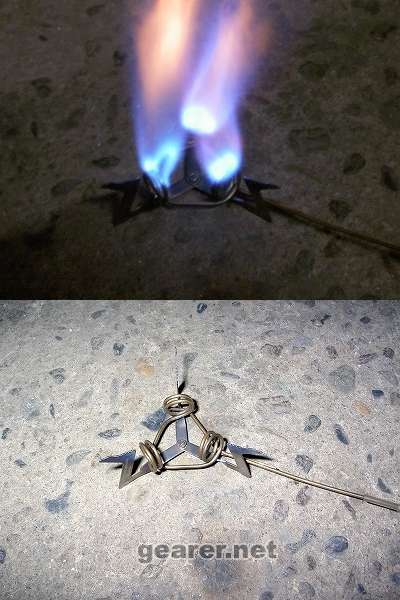

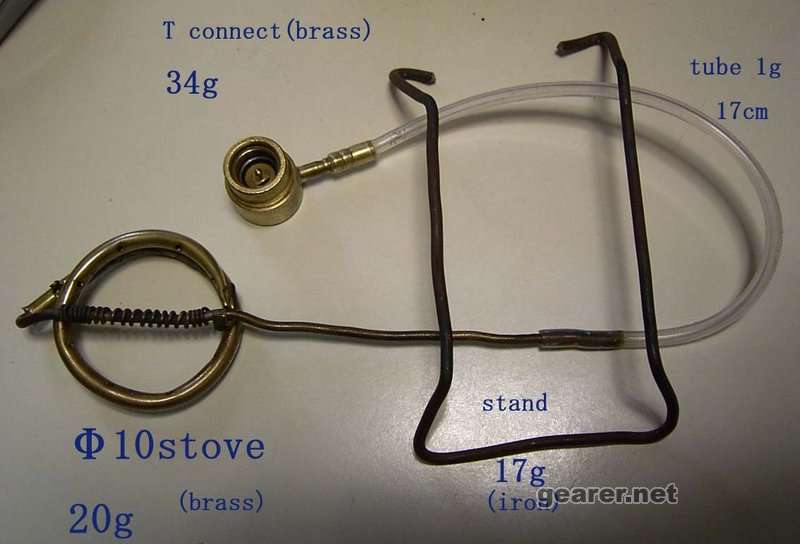

手工不错，但回热管的设计似乎不够精简，重量大，当锅架用效果也不好。下面两款设计可以参考下，后面的一种比较实用。关于阀门控制这一块国外有不少方案在论坛上讨论，你可以找下，在BPL上就有不少。
另外，这种结构的炉子用于燃气会比较好调节，如果用酒精作燃料很难实现平稳的火力输出。有两个方法会相对好一些，一是在管道内添加耐热纤维索（从容器方向延伸到回热管部位），二是采用密闭的酒精容器，预热后实现加压自给。

[ 本帖最后由 爱水电 于 2009-10-26 15:37 编辑 ]

克几

原帖由 <i>痛苦的小猪</i> 于 2009-10-24 12:03 发表<br />
&lt;br /&gt;<br />
玩过航模无？航模油机的油路上有个针阀。微调精度很好

<br />

这也太难找了

克几

原帖由 <i>cced</i> 于 2009-10-26 07:49 发表<br />
一次性火机里面有个调气的塑料阀，用来调这个正好，就是要加个套管什么的才能跟这输液管相连。

<br />

曾经尝试过,很难找到合适套管

克几

原帖由 <i>爱水电</i> 于 2009-10-26 15:19 发表<br />
手工不错，但回热管的设计似乎不够精简，重量大，当锅架用效果也不好。下面两款设计可以参考下，后面的一种比较实用。关于阀门控制这一块国外有不少方案在论坛上讨论，你可以找下，在BPL上就有不少。<br />
另外，这 ...

<br />
谢谢老大!
因为烧酒精,要比汽油更多的预热,所以预热管要比油炉长,预热管并没碰到锅底,没作为架子
找不到耐热纤维,管中加入了极细的铜丝,所以重量增加了,火力还算稳定,调节会延迟5秒左右,酒精容器是密闭的,燃料供给是压力式的,靠气泵打气

[ 本帖最后由 克几 于 2009-10-27 11:34 编辑 ]

克几

这么快就给转到其他论坛去了！！！！
有问题在本论坛提出！本人不再在其它转贴论坛回答提出的问题！

mashengzhao

能说下材料吗？

mashengzhao

能来个祥细原理图和制做步骤

mashengzhao

我顶

流云无心

达过吊针吗？很多问题都可以从里边得到答案。

假白领

安全性有待提高

bjwny

1，喷火孔的数量和直径应该在多大比较好？我的计划是0.5mm的喷口4个（有效面积等同一个1mm的单喷口），您看这样行吗？
2,从容器方向延伸到回热管部位,这个回热部分是指那部分？完全包括预热管，还是仅仅是最初的一段。是否要比较密实的塞满管道？
3，所谓的耐热纤维，石棉手套拆下来的丝线可以吗？

nn游侠

前段我试验过，就用输液的全套管件总成，就能很好的实现供燃料和控制。

只需调节燃料瓶悬挂的高低，就能达成燃料压力和燃料需求的平衡，不需要泵和单向阀了：在极端情况下，也不会发生燃气逆向进入燃料管或瓶的事情，因为燃料瓶液位高，其压力总是大于加热管上的小孔压力的，于是燃料液体或气体只能从加热管上的小孔喷出并燃烧。

用一个250ml的纯净水瓶装酒精，两个盖子，其中一个瓶盖原封不动用于平时收纳；另一个瓶盖连接输液全套管件，做好密封，用的时候换上这个接口即可。

mc鲁迅

原帖由 okyu 于 2011-4-24 00:54 发表
*** 作者被禁止或删除 内容自动屏蔽 ***

无意义顶贴 挖坟 小黑屋5天

龙五

先做记号后学习，毕竟俺是新人，一下子吃不下这么多啊。

克几

我回来了！  两年了！
女女三岁多了！
终于有空完善我的酒精喷炉了！
很快将上传完善版 图片及制作过程、原理。

okyu

原帖由 克几 于 2011-8-7 22:15 发表
我回来了！  两年了！
女女三岁多了！
终于有空完善我的酒精喷炉了！
很快将上传完善版 图片及制作过程、原理。

期待您的大作很久了
