天寒地冻，终于为防水不防渗透的外帐换了严密防水的外帐

nn游侠 · 发表于 2011-1-19 22:16

去年春天我DIY了一个长*宽*高-2100*900*900mm的双层单人帐，帐篷连带帐杆地钉全重1.3kg，几次在户外使用都觉得很满意，但是有一次遇连夜雨，雨不是很大，天亮后发现外帐沿着帐杆的内帐挂钩处有几处细微渗透的水珠，在没有挂钩的地方是没有这样渗透的。

当时去官塘选购外帐面料时，因为一时没有很满意的面料：严密防水、颜色合适，于是选购了一块天蓝色防水布，在做气压防漏检验时，发现该款面料在气压下稍微渗漏气；经检验我认为这是一款防水微渗透气的防水布（我自己给的定语），用来做羽绒睡袋、户外羽绒衣裤是较合适的。当时想不妨也做外帐试试吧，没准不错呢？

于是重做一个外帐的念头一直在心里了。

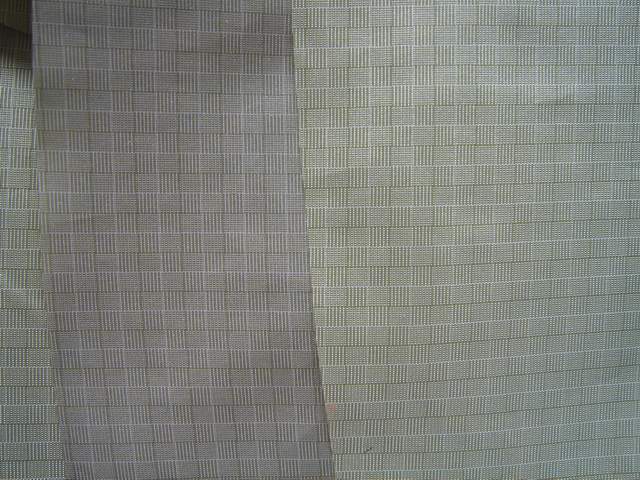

元旦后我在官塘看到一块防水布：细格纹，淡浅绿色，防撕裂，完全防水，严密不透气，12元买了4米；还有拉链、橡皮筋

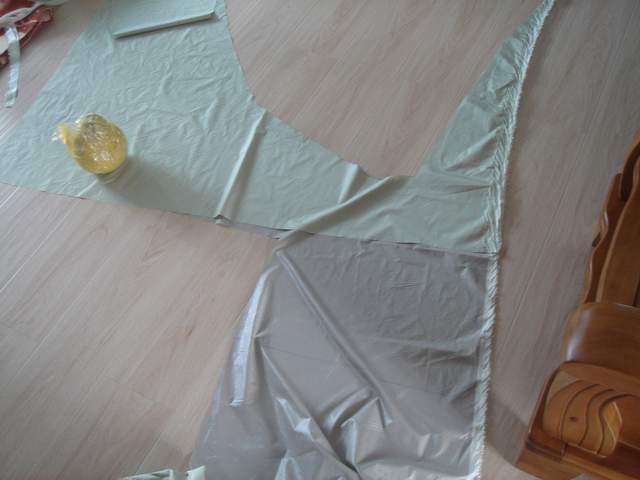

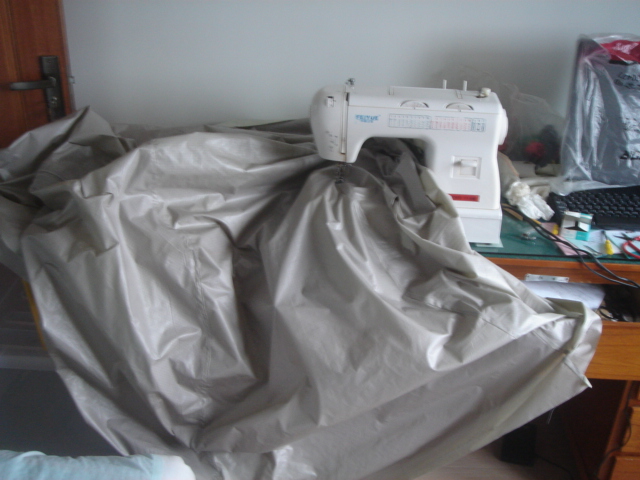

这几天天寒地冻，学校考完试闲下来，从上周五开始下料剪裁、缝纫...一直忙到今天晚饭前5点钟，终于基本完工了。

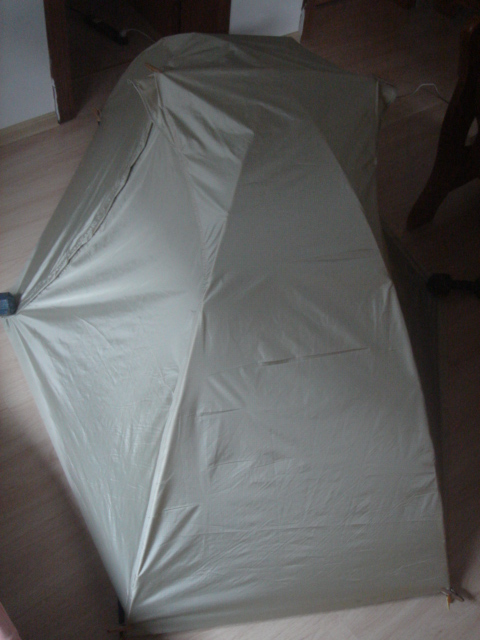

下面是相关的照片和大家分享！

[ 本帖最后由 nn游侠于 2011-1-19 22:19 编辑 ]

红军 · 发表于 2011-1-19 22:20

怎么都一个个心灵手巧？

nn游侠 · 发表于 2011-1-19 22:23

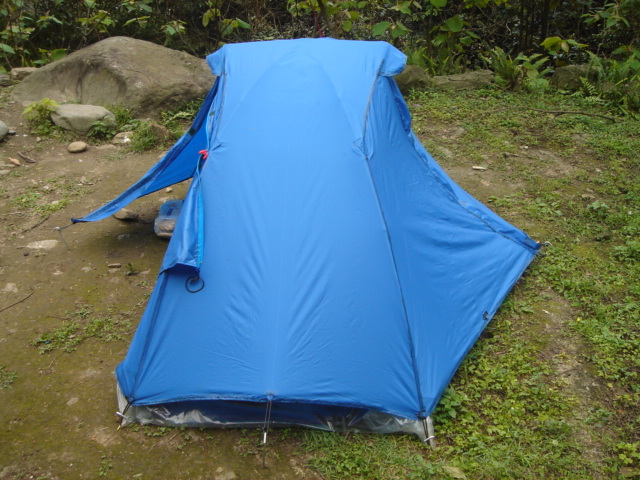

再看看原先的样子

彩云指南 · 发表于 2011-1-19 22:42

真不错啊，剪裁之前放过样了没？

zhujie1225 · 发表于 2011-1-20 09:18

原帖由红军于 2011-1-19 22:20 发表
怎么都一个个心灵手巧？

应该在适当的时候请这些高人定制些gearer装备。

zorow · 发表于 2011-1-20 09:33

活儿真不错！

psnake · 发表于 2011-1-20 10:38

技术越来越成熟了！！这个重量，这个设计，觉得可以成型量产了~~~

，还有那个扣眼式的防风袢设计，似乎也是市场上没有的，LZ可以考虑申请专利。。。

之前做过的 DOME 宽 1000，两边拉的不长，缺点是门厅基本没用。。。现在的想法是要把门厅做大到下大雨时一侧能做饭，另一侧可以堆潮湿的装备，首先准备在宽度上再苛刻一点，做到800。。。加大门厅的实际使用空间，有2种方案: 1) 两侧的拉点拉的更远；2) 如 LZ 顶部加横杆。。。。想问下LZ你这个帐篷的门厅在实际使用中，空间感觉如何？

另，多次在LZ的帖子看到官塘，官塘真是个好地方啊。。。下次有机会要去拜访一下~~赫赫~~

[ 本帖最后由 psnake 于 2011-1-20 10:39 编辑 ]

nn游侠 · 发表于 2011-1-20 16:51

哈...谢谢上面大家的表扬！

nn游侠 · 发表于 2011-1-20 17:19

原帖由 彩云指南 于 2011-1-19 22:42 发表
真不错啊，剪裁之前放过样了没？

我做帐篷裁剪的独特秘笈和大家分享：

1、首先确定帐篷的形式和尺寸；
2、购买（或者利用现有帐杆，若尺寸不合时可以缩小或加长使之达到所要求的长度）帐杆；
3、用绳子或其他手段结成实际底帐大小的“框”；
4、穿上帐杆；该帐杆所包络的空间就是你将要做成帐篷的空间形状及尺寸了；
5、用绘图纸或者直接外帐面料覆盖在帐杆上，先描绘出长度方向的纸样，裁剪下来；
6、把纸样覆盖上帐杆并固定好；接着描绘剩余的部分纸样并裁剪下来；
7、把两部分纸样覆盖上去，模拟将来帐篷的样子；检查纸样是否合适；
8、在面料上排版，其中小面（长度方向）每边加大2cm做收边余量用；另一面每边加大1cm做收边余量用；
9、内帐按帐杆内边实际描绘下来，裁剪时别加收边余量，这样做成后其轮廓小于帐杆内边2.5~3cm，刚好是内帐与外帐之间的间隔；
10、底帐也要沿着帐杆描绘，否则你会发现其四周边界尺寸难以确定；
至此外帐面料裁剪完成；
其中5在实际操作中我是把划粉沿着帐杆磨过去，其痕迹就是纸样边界线了；
其实帐篷都是对称的，把一半纸样确定就行了；若纸张不够大就粘贴加大好了；
这次我只是描绘了1/4门的纸样，其余就是用面料直接覆盖上去画下来的；

告诫：
千万别先制图画曲线，再放大样，因为帐篷是不规则曲面的，画图是弄不准确的还费事；

nn游侠 · 发表于 2011-1-20 18:14

原帖由 psnake 于 2011-1-20 10:38 发表
技术越来越成熟了！！这个重量，这个设计，觉得可以成型量产了~~~ ，还有那个扣眼式的防风袢设计，似乎也是市场上没有的，LZ可以考虑申请专利。。。

之前做过的 DOME 宽 1000，两边拉的 ...

psnake提的问题商榷如下：

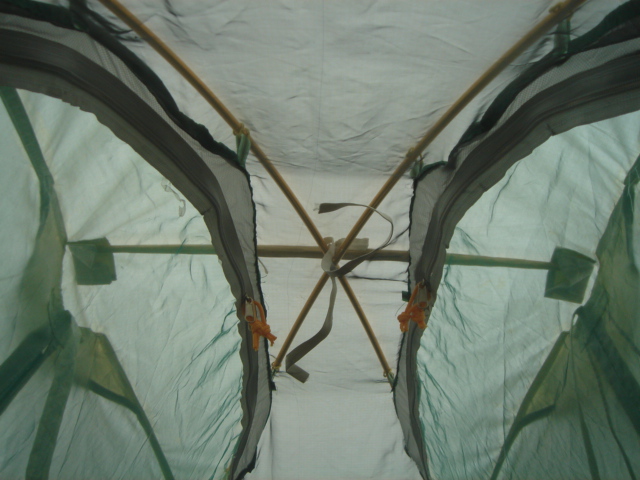

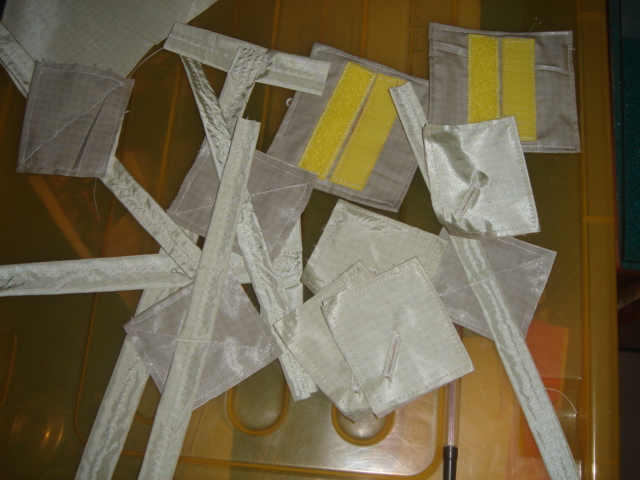

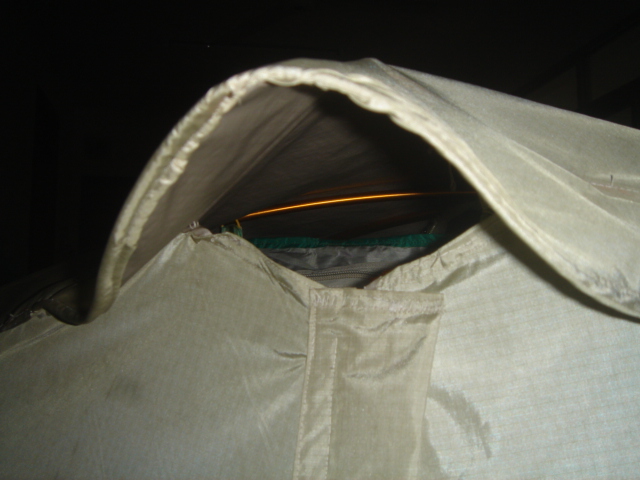

1、我这款单人帐做的出发点是为了有机会去大理苍山和哈巴时用的，据说春节前后那的风特别大；设计的时候就考虑帐篷高度低姿态增强抗风力，故高度为900mm；六边形可以抵御任何方向的来风；中间的横杆是用竹竿削制成的，强度不错具有弹性；横杆长度600mm，门底边拉链至帐篷边距离600mm，这样的空间可以存放除了衣物细软之外的其余物品；至于能否在这个空间煮饭或加热食物，我没试过，主要考虑炉头+锅的高度会大于150mm，加上热气流上升的因素，上方的空间距离不足可能会烤坏到外帐；如果要在里面用火，我觉得应该把炉头埋在地平面就不会有问题了；关于防风拉袢扣眼，也是为了抗大的风改成粘贴上外帐了，这样避免撕裂时从第一个针眼开始，粘贴后成为面接触，除非整块揭掉到了那份上估计也活不成了，哈；

2、我还有一个DIY的双人帐长*宽*高=2100*1300*1200mm的也是帐顶加横杆1200mm的，门底边拉链至帐篷边的距离是600mm，感觉空间宽阔多了，在这个空间用火疑似没问题了；

3、如果仅考虑一般环境下雨天户外用火，可否考虑采用传统帐篷+一块天幕，天幕长*宽=2500*2100mm；天幕的一对短边挂接在帐篷背面地钉上，天幕横跨帐篷顶延伸到帐篷煮饭这边，中间用手杖支撑，两边角拉绳固定，于是就有了大约2100*1500mm的门厅了，干啥不好呢？在有风的时候外帐的一边门可以用来挡风；

4、官塘是南宁跳蚤市场发展起来的一处市场，很多便宜的或新或旧的衣物和其他东东卖，还有3家卖防水布的店铺以及拉链等辅料店铺，还有卖网布的太空棉的；越南凉鞋（不太讲究的话做溯溪鞋最好了既结实好用又便宜）；欢迎大家来南宁，我陪你们去逛好了（手机13907716852）；
