[尝试]仿爱水电之加速器4号

勇敢的心 · 发表于 2006-4-27 03:28

很佩服爱水电兄在酒精炉方面的研究，很感兴趣，尤其是加速器4号，蓝色的火苗甚是漂亮，根据爱水电发的帖子，评主观印象，很粗略的仿造了一下，下面是试验情况，请爱水电和其他大侠指点。

勇敢的心 · 发表于 2006-4-27 03:33

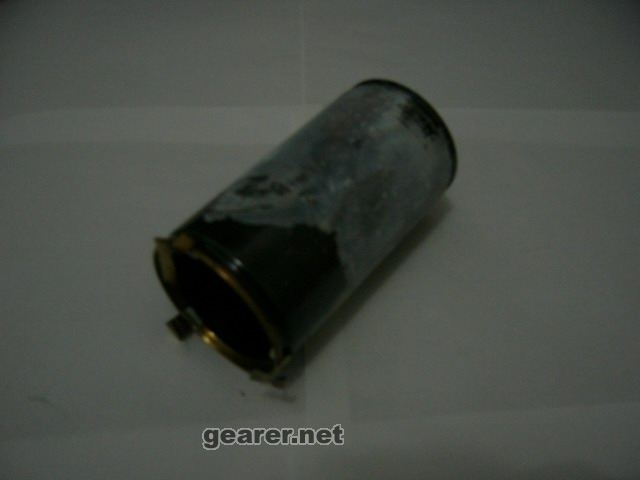

先找了个八宝粥的罐子，去掉底部，加上三个支架

勇敢的心 · 发表于 2006-4-27 03:34

勇敢的心 · 发表于 2006-4-27 03:35

放在一个小碟子里，到入酒精（比较满，没过了罐子的底部），点火

勇敢的心 · 发表于 2006-4-27 03:36

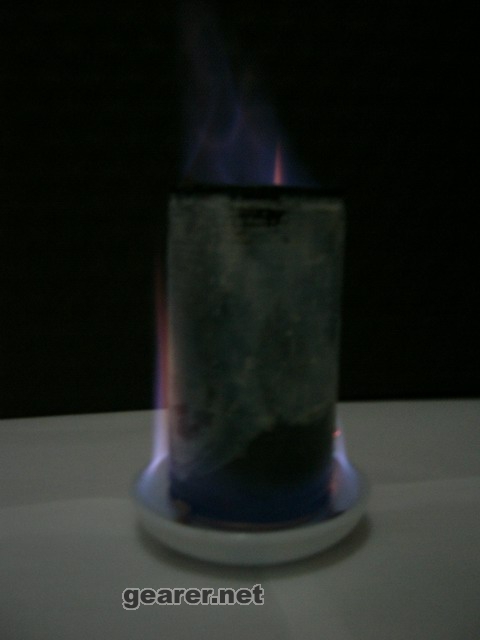

当酒精变热，罐子内部开始出现火焰

勇敢的心 · 发表于 2006-4-27 03:37

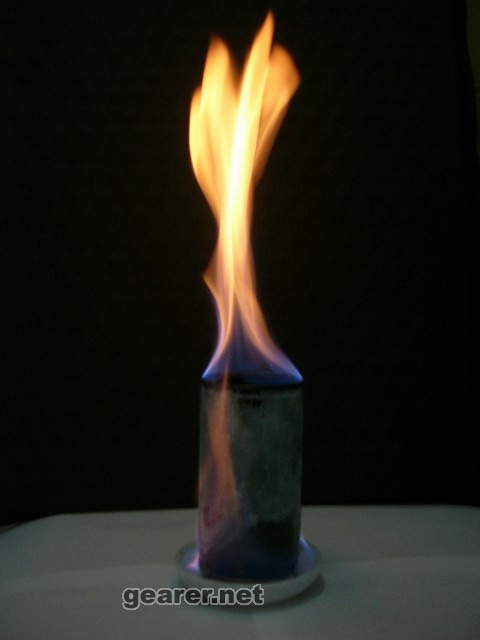

这时酒精还是没过罐子底部的，内外一块着了

勇敢的心 · 发表于 2006-4-27 03:39

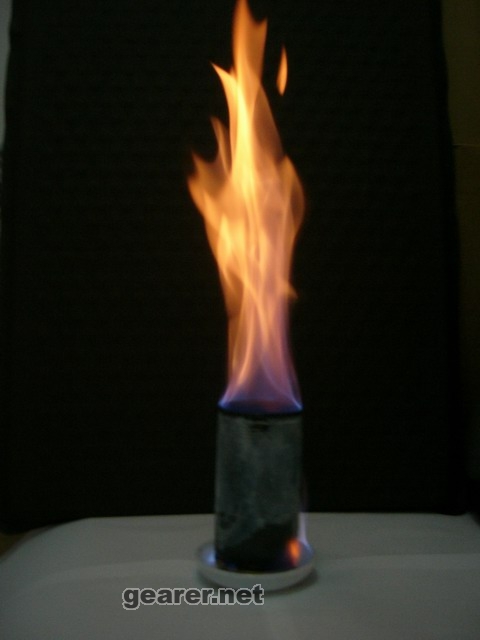

酒精燃烧掉一部分，罐子底部开始和酒精上表面有间距，外部的火焰小了

勇敢的心 · 发表于 2006-4-27 03:41

罐子底部和酒精表面完全分离，火焰全部从罐子中间出来，空气从罐子和酒精之间的间隙进入罐体，在罐体内开始燃烧

勇敢的心 · 发表于 2006-4-27 03:42

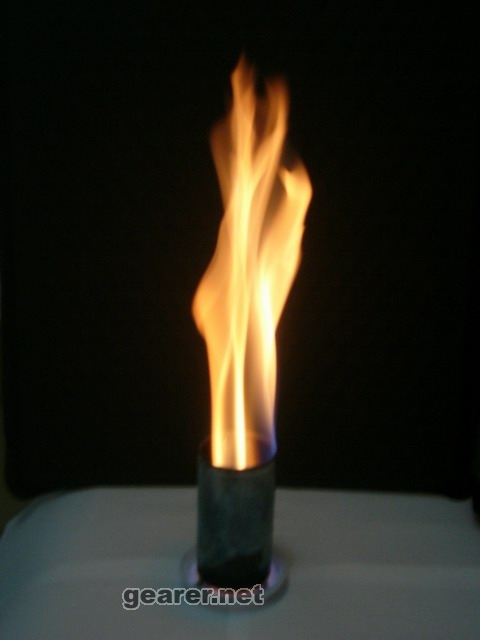

最大火力的时候是这个样子

勇敢的心 · 发表于 2006-4-27 03:44

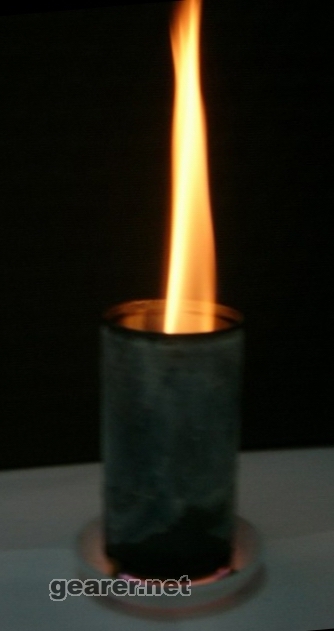

酒精快烧完了，火焰渐渐减小了

勇敢的心 · 发表于 2006-4-27 03:48

结论：试验应该说是相当的不成功，主要是火焰无法像爱水电的加速器4号那样，出现均匀且纯蓝的火焰。
区别一个比较明显的地方是罐子中间没有十字交叉的两块平板；
第二个是罐子下面水电兄所称的云台，不知结构有何明显区别。
请爱水电不吝赐教（当然是在方便的情况下），也请其他同好批评指点！

勇敢的心 · 发表于 2006-4-27 03:49

忘了说，我用的是医用95％的酒精。

勇敢的心 · 发表于 2006-4-27 03:51

另附上爱水电之加速器4号的原帖：
http://www.gearer.net/viewthread.php?tid=1646

pingal · 发表于 2006-4-27 09:54

云台实在是个奢侈玩意~~~跟火力不搭旮的

这个炉子口径再大点，接触面再大点，效果会好很多

看见野玫瑰 · 发表于 2006-4-27 11:32

认真看了你的燃烧器，你做的基本差不多了。我实验着替爱水电同学解释一下。
1、我看第一张图，感觉你好象把燃烧器底部插入了酒精里，这样是不对的，你的燃烧器底部与酒精液面要保留一定的距离，这样酒精燃烧时利用空气负压原理才能使空气进入燃烧器。
2、燃烧器中间的十字交叉的两块平板是为了增加加热面积，使酒精蒸汽充分加热，提高燃烧效率。爱水电的圆管是建材市场上的一种不锈钢型材，你应该可以买到。
3、火焰颜色是因为你的燃烧器由于1、2的原因，酒精燃烧的不充分，另外还有一个原因是燃烧器表面杂质太多，如果希望火焰颜色漂亮，应该去除金属表面的油漆和铁锈。

勇敢的心 · 发表于 2006-4-27 15:51

谢谢野玫瑰，我刚开始把燃烧器底部插入酒精是因为不知道液面离罐底要多远，所以先多加，让它自己烧，那么总会有一个合适的距离出现。
第二条，我想是应该回去好好试试，因为象我原来那样，是没有东西把上面燃烧的热量传递到酒精里的。
谢谢野玫瑰！

看见野玫瑰 · 发表于 2006-4-27 17:17

呵呵，不用客气：）
我建议你把燃烧器的长度适当减短些，燃烧器过长或过短都会影响燃烧效率。
另外，我设想——如果你在燃烧器底部中间或两边能加一个金属导热装置，这个金属导热装置一部分暴露在火焰中，另一部分插入酒精溶液中，利用金属导热原理将酒精液体局部加热沸腾，这样会在燃烧器中产生更多酒精蒸汽，使燃烧喷射效果会更好。
如果你找到类似爱水电实验中的那种不锈钢管，可以在底部将钢管去掉一圈，留下中间的十字型立面做为支架，具体请看图。
你可以试试效果，呵呵

勇敢的心 · 发表于 2006-4-27 17:54

哈，野玫瑰的图画得真是专业，厉害！
我也是想象你画的图这样去试验，把导热板插到酒精离去的，爱水电那个我看好像只有中间一根杆插在酒精里，导热效率可能不如四片平板都插在里面的好。
另外你说的这个不锈钢构件是不是本身就带中心的杆和四片平板了？谢谢！

看见野玫瑰 · 发表于 2006-4-27 18:19

是的，这种管材是型材，是一体挤压出来的，内部加强筋有很多种，你可以看着买，建材市场有卖的。铝的也有这种型材。

爱水电 · 发表于 2006-4-27 23:04

Originally posted by 勇敢的心 at 2006-4-27 05:54 PM:
哈，野玫瑰的图画得真是专业，厉害！
我也是想象你画的图这样去试验，把导热板插到酒精离去的，爱水电那个我看好像只有中间一根杆插在酒精里，导热效率可能不如四片平板都插在里面的好。
另外你说的这个不锈钢 ...

看了你的设计真是很感动！其实原理基本上就是这样的。制作时不一定非要选用这种型材，只要原理对头就行了。最重要的是要开创一种新的思维方法，仿造是发明的开始！我用的型材是普通的建材商店都有卖的，到卖厨柜的地方问一问就行了，肯定都有。一般都是铝制品，价格从几元钱到几十元不等。我的加速器4已经有很多改进型了，你也可以试试看。祝你好运！
另外，有中间的管子就足够了，不要把集热片插入酒精，这样会使酒精挥发太快了。另外要调节好通风量。。。
