[尝试]仿爱水电之加速器4号

勇敢的心 · 发表于 2006-4-28 01:16

Originally posted by 爱水电 at 2006-4-27 23:04:

看了你的设计真是很感动！其实原理基本上就是这样的。制作时不一定非要选用这种型材，只要原理对头就行了。最重要的是要开创一种新的思维方法，仿造是发明的开始！我用的型材是普通的建材商店都有卖的，到卖厨 ...

刚才正在做试验，很汗，还是不理想，先把图片帖上来，再向水电兄讨教

勇敢的心 · 发表于 2006-4-28 01:25

第一次先剪了个可乐瓶当导热板，结果几秒钟就烧成一团了，失败。
只好重新剪一个铁皮罐子，剪成两块，压平，交叉在一起，如下图：

勇敢的心 · 发表于 2006-4-28 01:27

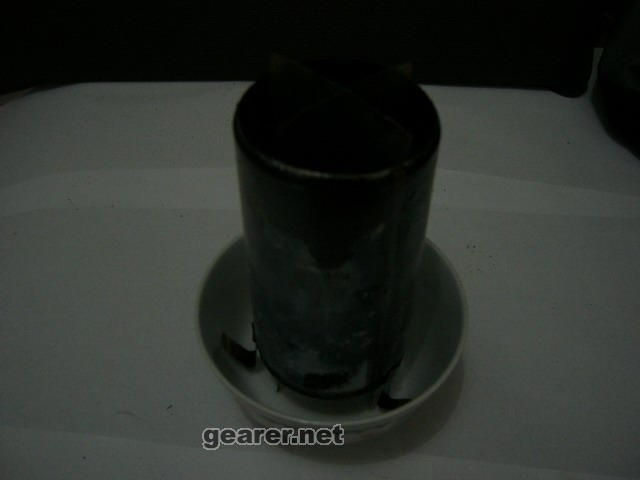

把昨天做的罐子放到碗里：

勇敢的心 · 发表于 2006-4-28 01:28

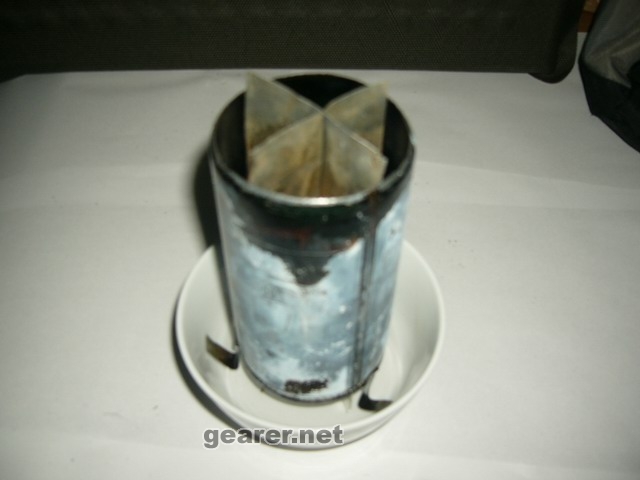

放入导热板，下面直接接触到碗底

勇敢的心 · 发表于 2006-4-28 01:29

点火：

勇敢的心 · 发表于 2006-4-28 01:30

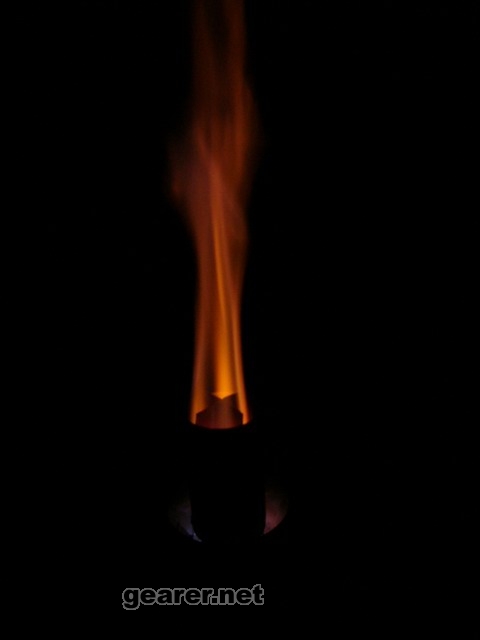

关灯来一张：

勇敢的心 · 发表于 2006-4-28 01:31

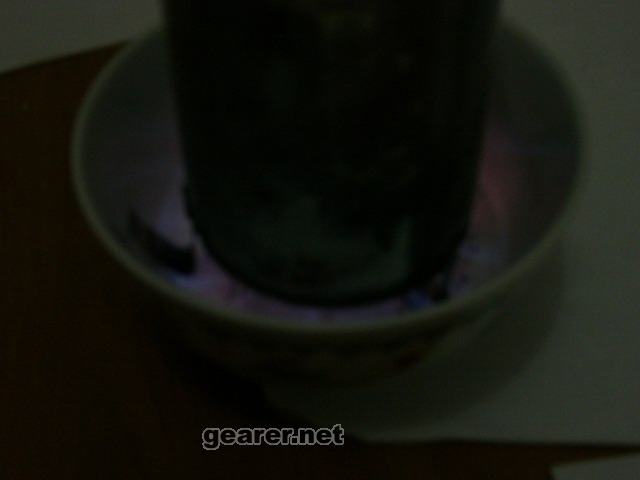

看一下罐子底部，火苗确实是往里走的：

勇敢的心 · 发表于 2006-4-28 01:33

不小心把酒精弄洒了，烧了两张纸和一块纱布，安全第一啊!

勇敢的心 · 发表于 2006-4-28 01:37

试验做完了，还是不成功，看上去还是那么黄
当然加了导热板还是有比较大的区别，一个是下面的酒精发出我们平时烧水快要开的响声，说明导热板的确把大量的热量传递到酒精里了
第二个是火焰比较旺，呼呼作响。

想向水电兄讨教，除了导热的金属不用那么大块以外，还有哪里需要注意的，罐体直径？长度？离液面的高度？。。。
俺现在最大的心愿就是看到那种蓝色漂亮的火苗出现，呵呵！

pingal · 发表于 2006-4-28 11:04

烟囱的长度或者说直径~~~氧气不充分燃烧的自然是黄色火焰了

勇敢的心 · 发表于 2006-4-28 13:04

Originally posted by pingal at 2006-4-28 11:04:
烟囱的长度或者说直径~~~氧气不充分燃烧的自然是黄色火焰了

谢谢pingal，不过这个尺寸不太好把握吧，难道只能一点一点试？

爱水电 · 发表于 2006-4-28 14:55

Originally posted by 勇敢的心 at 2006-4-28 01:37 AM:
试验做完了，还是不成功，看上去还是那么黄
当然加了导热板还是有比较大的区别，一个是下面的酒精发出我们平时烧水快要开的响声，说明导热板的确把大量的热量传递到酒精里了
第二个是火焰比较旺，呼呼作响。
...

火筒的直径和高度对颜色的影响不是很大，没必要用很长的火筒，重要的是选用金属的导热性要比较好（我用的是铜和铝）。好像你用的火筒直径比较大，可以先用小一点的，这样会很好调整。其余的我在原来的帖子里经说得很明了。。。

爱水电 · 发表于 2006-4-29 12:50

不知LZ的进展怎么样了？我搞了一个简化版的加速器4号，也很实用，重量比较轻，看看对你有没有参考价值？

勇敢的心 · 发表于 2006-4-29 18:49

漂亮啊！爱水电能否把尺寸小纸条我？谢谢了
我准备过两天去建材市场看看，那种型材的名称是什么能否一并告知，不好意思，麻烦你了

[ Last edited by 勇敢的心 on 2006-4-29 at 09:27 PM ]

勇敢的心 · 发表于 2006-4-30 02:15

战内的短消息不能用了，我的email：yangshuzhong@sina.com，谢过了先！

爱水电 · 发表于 2006-4-30 08:57

Originally posted by 勇敢的心 at 2006-4-30 02:15 AM:
战内的短消息不能用了，我的email：yangshuzhong@sina.com，谢过了先！

不用了，没有可保密的。
上面的图火筒的直径5CM，高度2.2CM。直径、高度都是可以变化的，最重要的是调节好进气量和导热装置！给你一张细节图～

勇敢的心 · 发表于 2006-4-30 16:39

谢谢爱水电，再问一句：你指的进气量调节应该是调整炉体下部和酒精液面的距离，还有炉体和盛酒精的底座直径差值，对否？谢谢！

yazz2005 · 发表于 2006-4-30 19:47

厉害呀,都是Diy的高手.佩服.:)

行雨路 · 发表于 2006-4-30 23:47

火筒的这种管材叫什么啊？我买不到啊

爱水电 · 发表于 2006-5-1 00:03

Originally posted by 勇敢的心 at 2006-4-30 04:39 PM:
谢谢爱水电，再问一句：你指的进气量调节应该是调整炉体下部和酒精液面的距离，还有炉体和盛酒精的底座直径差值，对否？谢谢！

主要是火筒底部和外壁的距离！
