两款DIY阅读灯！有源VS无源～

爱水电 · 发表于 2006-7-8 10:49

前两天，DIY了两款阅读灯。

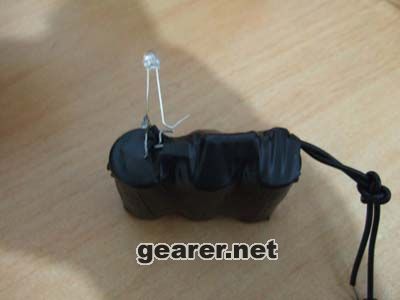

无源阅读灯：
用了三支超级电容，一只电阻和一只LED制成。
充电1分钟，阅读半小时！（手摇发电，不用电池）
这个性能是用任何类型的充电电池都望尘莫及的。
快速充电上万次也会很可靠。
锂电池不能快速充电，大电流充电几次就会报废。
重量：40克

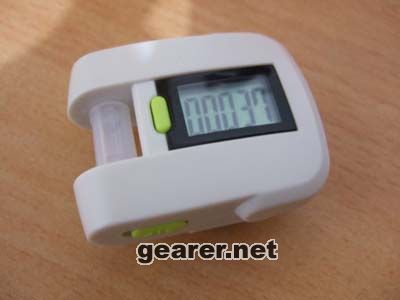

有源阅读灯：
用了一款计步器改装，4节纽扣电池驱动，其中一节专为计步器供电。
加装了两只高亮度LED发光二极管和一只荧光管。
续航时间没有测试过，感觉比较省电。
阅读光线柔和，使用方便。
计步器计数准确！
重量28克

[ 本帖最后由爱水电于 2006-7-8 10:54 编辑 ]

爱水电 · 发表于 2006-7-8 10:56

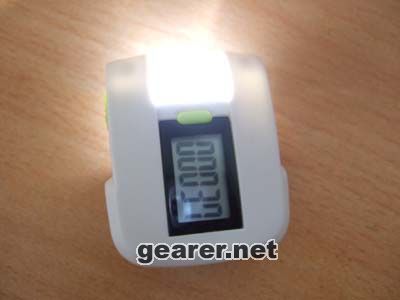

两种状态

爱水电 · 发表于 2006-7-8 10:58

还是两种状态

爱水电 · 发表于 2006-7-8 11:02

大家多提宝贵意见！
无源的那款，重在原理上，作品制作比较粗糙，请大家原谅～
有源的那款，两个绿色开关，一个是计数回零，另一个是灯的开关。

dreamerz · 发表于 2006-7-8 13:36

水电兄，问你个题外话。
如果制作一个电路，为的是做一种流程图，比如气体流动示意图的东西，用不同颜色的LED灯显示，如走珠灯一样的走动效果，这样的一个电路制作麻烦吗？昂贵吗？
循环不停的。

[ 本帖最后由爱水电于 2006-7-8 13:50 编辑 ]

爱水电 · 发表于 2006-7-8 13:51

原帖由 dreamerz 于 2006-7-8 13:36 发表
水电兄，问你个题外话。
如果制作一个电路，为的是做一种流程图，比如气体流动示意图的东西，用不同颜色的LED灯显示，如走珠灯一样的走动效果，这样的一个电路制作麻烦吗？昂贵吗？
循环不停的。

只是要用到类似霓虹灯上用的的那种控制器,电路本身并不麻烦,只要有了合适的控制器就行.
BTW ,不好意思，一不留神把你的帖子给编辑了，抱歉了！

dreamerz · 发表于 2006-7-8 13:56

没事，这种误操作我有不少了，嘿嘿。

我更喜欢那个手摇充电的LED，放一个在家里做储备，说不定哪天用的上。
时常想，如果有一天发生了什么，我们的环境做了重大改变，用钱换东西的社会分工状态失效了，我们会陷入怎么样的窘境！
那会一些最简单的东西可能就是最有效的了。

爱水电 · 发表于 2006-7-8 14:08

目前的大多数户外活动已经失去了户外活动的意义了，更像是一种城市时尚生活的调剂。目前野外生存技巧虽然用不上多少，一旦处于危机状态就会救人一命！所以，我一直在提倡长距离无补给的户外装备的重要性，宁可用柴火炉也不用气体炉，用了酒精炉还要会酿酒，还有不用电池也还是这个意思。

dreamerz · 发表于 2006-7-8 14:37

我是远远达不到你的实际程度，不过在思想上我们的想法是完全一致。
我是典型的意*派，而你就是注重实际的手*派，哈哈！

爱水电 · 发表于 2006-7-8 15:08

原帖由 dreamerz 于 2006-7-8 14:37 发表
我是远远达不到你的实际程度，不过在思想上我们的想法是完全一致。
我是典型的意*派，而你就是注重实际的手*派，哈哈！

不管是什么派，到深圳要打PP！

勇敢的心 · 发表于 2006-7-8 16:48

市面上已经有手摇式的电筒，不过我见的那款是用锂电池的，如果爱水电愿意，把它改成金电容就很好了，外形很漂亮

爱水电 · 发表于 2006-7-8 17:41

原帖由 勇敢的心 于 2006-7-8 16:48 发表
市面上已经有手摇式的电筒，不过我见的那款是用锂电池的，如果爱水电愿意，把它改成金电容就很好了，外形很漂亮

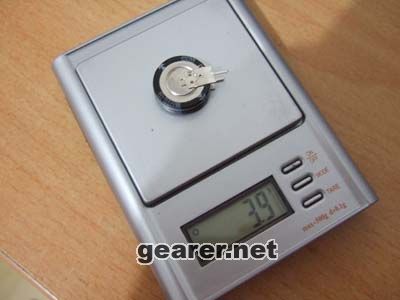

改过一个,只能放下两个5.5V 1法拉的电容两个，容量太小不是很实用，干脆来个大个头的，着不起那个急，再说那个几百毫瓦的发电机也是在满足不了贪婪的偶的要求！呵呵～

正在物色更高容量质量比的法拉电容，有知道的告诉我，拜托了～
下面这个级别的就不用费劲了。。。

[ 本帖最后由爱水电于 2006-7-8 17:52 编辑 ]

勇敢的心 · 发表于 2006-7-10 20:46

跟厂家问过好像没有更大的了：（

swanzn · 发表于 2006-7-10 23:12

hehe .让偶想起了洗衣机上的手榴弹。

小蜗牛 · 发表于 2006-7-11 19:05

手摇那个有看到有这样的产品哦，还能对手机充电，还带收音机功能，价格也及其便宜哦。

jz2005q · 发表于 2006-7-12 13:24

爱水电的想法太好了，这是人民福音。我想老爱同志能把你diy的手摇发电机也公布、公布这样大家就又可以探讨、探讨diy、diy了。

Star_Member · 发表于 2006-7-12 22:53

很想知道图上，水电看的书叫什么名字？？

[ 本帖最后由 Star_Member 于 2006-7-12 22:58 编辑 ]

爱水电 · 发表于 2006-7-12 23:32

原帖由 Star_Member 于 2006-7-12 22:53 发表
很想知道图上，水电看的书叫什么名字？？

英国人Garth Hattingh写的登山运动手册,非常专业!

爱水电 · 发表于 2006-7-12 23:44

原帖由 jz2005q 于 2006-7-12 13:24 发表
爱水电的想法太好了，这是人民福音。我想老爱同志能把你diy的手摇发电机也公布、公布这样大家就又可以探讨、探讨diy、diy了。

声明一句:因为爱水电的工作就是产品研发,很多产品技术细节均不能公布,特请见谅!

hsrhsr · 发表于 2006-7-13 12:48

手摇发电可以到网上买个就OK了，

可以给手机充电，自己改下线就想干嘛干嘛了，只有50克，小巧轻便。
