接缝地方防水的一个想法

梧桐的灰烬

关于膨胀线,这里有一点东西,

　最初的Gore-Tex面料是户外材料的一场真正的革命。允许水蒸气通过，同时预防水的渗透，这种材料曾完全取代了其他的材料，成为户外活动人士优选。

　　在Gore-Tex之前，我们有特别的Ventile——采用埃及长绒棉，非常结实。当它被打湿的时候，纤维膨胀，并基本上防水，打湿或结冰的Ventile穿着铁块一样——不适于攀登。用60%聚酯和40%长绒棉（60/40）混纺的衣服，结冰时，在耐用性和弹性方面有所改善。那曾经确实是个好东西——我妻子和我仍然有那种老式的60/40衣服。我依然穿着一件耐用的60/40夹克在卡车里干活。我穿着我的

http://www.8264.com/292.html

梧桐的灰烬

青岛大学学报
JOURNAL OF QINGGAO UNIVERSITY ENGINEERING ＆ TECHNOLOGY EDITION
1999年　第14卷　第4期　Vol.14 No.4 1999



--------------------------------------------------------------------------------

防水透湿织物的发展与现状

付延鲍　刘　萍　王　东　马兆立　齐宏进

　　摘要：介绍了紧密织物型、涂层型和粘贴薄膜型三种防水织物的发展过 程及其现在的发展状况和代表产品，对每一种织物的防水机理进行了阐述了，并对其优缺点 进行了比较，探讨了其发展趋势。
　　关键词：防水；透湿；机理；织物
　　中图分类号：TS195.13　TS195.597　　　文献标识码：A

DEVELOPMENT AND PRESENT CONDITION OF WATERPROOF
AND MOISTURE PERMEABLE FABRICS

FU Yan-bao　WANG Dong　MA Zhao-li　QI Hong-jin
(Dep. of Chem. Engin., Qingdao Univerwsity, Qingdao 266071)
LIU Ping
(Dep. of Biochem., Qingdao education Institute, Qingdao 266071)

　　Abstract: Three kinds of waterproof fabrics were introduced. Which of are high-density, coated and lamianted fabrics. Their development, the pres ent condition and typical products were shown. The waterproof mechanism of each type was illustrated. Their properties were compared and trends explored.
　　Key words: waterproof; moisture permeable; mechanism; fabrics

　　人们在日常生活中，经常要接触水，这样就引起人们对穿着的衣物提出了防水的要求，从而 客观上促进了防水织物的产生。据文献记载［1］，早在公元1 600年以前 ，中美和南美的居民就生产出了防水织物。以后随着高分子科学的发展，多种合成材料出现 ，作为涂层材料，作用于织物上，制成防水织物。
　　早期的涂层防水织物，有一定的防水效果，但不透湿，防水不透湿织物对服用者产生不舒适 甚至低温寒冷的后果［2］。
　　防水不透湿织物存在的这些问题，使人们寻求一种可呼吸(breathable)织物。在二战期间， Shirley学院的研究人员最先研制出防水透湿织物（WBF）［2］，主要用于军事 、户外活动、医生手术服等。
　　在涂层法制备防水透汽织物方面，最先利用的涂层材料为丙烯酸和聚氨酯系列［3］ 。在60年代末和70年代初期，很多学者对涂层织物进行了大量的研究。在80年代以前 ，一般是利用溶液或溶剂体系产生的聚合物来作为涂层体系［4］。自80年代以来 ，水溶性涂层材料的研究引起了很多研究者的兴趣。现在研制成功的水溶性涂层防水材料， 主要为聚氨酯（PU）及其改性产品［4］。
　　80年代中期，又出现了一种新的涂层工艺--放电涂层。此种技术是利用物理和化学手段 ，借助等离子体镀膜技术，在织物表面进行改性，使其具有憎水、防水能力［5～14 ］。
　　在防水织物的发展过程中，粘贴薄膜式防水织物起到了一个很重要的作用。此类防水织物的 代表产品为Gore-Tex膜织物。Gore-Tex膜是W. L. Gore Associates Inc.的PTFE膜产 品商品名［15］，于1969年首次研究成功［16］。日本的NITTO Elec. Inc.生产的MICROTEX也属此类膜［17］。Gore-Tex织物在产业和技术上的 成功，大大激发了聚合物成膜研究和发展，特别是在美国和日本［18］。
　　由以上可知，从不同的防水机理和生产方法来看，防水织物可分为：紧密织物型防水服装， 涂层型防水织物和粘贴薄膜型防水织物。

1　紧密织物型防水服装

1.1　紧密织物防水及传湿机理
　　紧密型防水织物是利用改变织物结构而达到防水透湿的目的。由于此类织物是最早研制成功 的防水透湿织物［2］，其主要机理为：水汽在纱线空隙之间简单的扩散；纤维束 之间的毛细管传递；在单根纤维之间的扩散。
　　第一种机理，水汽传递过程是由沿织物从内到外的水蒸气压力梯度控制的。当纱线之间的空 隙较小时，第二种传递机理所起的作用就很重要了。对于第三种机理，主要涉及水蒸汽吸附 在织物内表面纤维上，通过纤维扩散，在织物外表面解吸。由吸水或亲水纤维（如羊毛、， 棉花和粘胶等）织成的紧密织物水蒸汽传递能力比类似结构的不吸水或憎水性纤维织成的织 物要强得多［19］。
　　对防水织物所能耐的静水压P，可用Laplace's方程得出［20］：

　　　　　　　(1)

γ为润湿液体的表面张力，r为孔的半径，θ为润湿液体对孔壁的接触角。
　　要提高耐水压，可通过减小纱线之间的孔大小，或增大接触角来实现，而增大接触角一般通 过对织物进行憎水处理来实现。
1.2　紧密防水织物发展与特点
　　紧密型防水服装，主要有早期的全棉Ventile型和现在的超细聚酯纤维织物。
　　Ventlie型织物是由低捻棉纱以牛津布的形式织成，此结构使布面平整，织物紧密但不僵硬 ［2］。在干态下，人体排汗产生的水汽在纱线之间的空隙中穿过亲水纤维扩散和通 过纤维束进行毛细管传送［21］。在遭到雨淋时，棉纤维的亲水性引起纱线溶胀， 使纱线之间的空隙从10 μm减小到3 μm［21］。
　　现在的紧密型防水织物，多用超细聚酯或尼龙纤维为原料织成［22，23］。在此 类织物中，纤维之间、纱线之间紧密排列，使得织物在不进行憎水整理的情况下，也能耐水 压104～105Pa［2］。纤维纱线之间形成毛细管，由于毛细管效应，能很 好传输水蒸汽。

[ 本帖最后由 梧桐的灰烬 于 2006-10-26 14:19 编辑 ]

dreamerz

看来是我视野狭窄了，多谢梧桐兄的资料，学习一下！

bluesboyt

梧桐同学果然是专业。不过咱们争论的问题似乎确实不容易得出很明确的答案。
我来澄清一些东西，不能把论题无限制的扩大```呵呵
问题：线缝如何做防水处理好。
论点1：内部压胶好
论点2：外部压胶好

引申问题：涂胶、激光切割-超声波粘合、膨胀线

bluesboyt

我的论点是外部压胶好。
理由：
1：外部压胶面平整。只有两片布一道缝，没有多余的布头车线。
2：外部压胶面牢固。直接在布料上压胶，而内部是要粘在本不牢靠的粘合薄膜层上。
3：外部压胶更方便。你看到所有激光切割的口袋了吗？都是外部压胶。为什么？
因为在┣字型的部位，内部压胶是不能保证渗水的，而且压起来还复杂。

针对你的反对意见。外部的摩擦、挂蹭、搓揉等会更强烈。我的意见是，确实外部面料需要承受更多的环境磨损影响，这也是为什么动不动都是格子布，肩部、肘部、臀部、膝部、小腿内侧等需要加强布料。
1：其实好的设计是可以把线缝的位置避开这些经常受力的部位的。
2：不可抗力的意外伤害情况是任何布料或结构都无法保证的。户外服装不是防弹衣，即便是防弹衣也是有限度的防弹（距离、弹种、次数、角度==）

bluesboyt

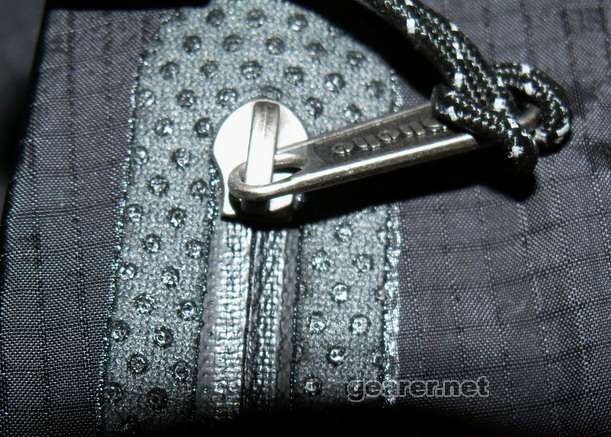

这是shehe顶级压胶裤的口袋压胶处理。激光切割-外部压胶



只需要简单的一根压胶条就完全解决了线缝的问题，换成内部压胶的形式呢？那就复杂了.........
需要上照片吗？呵呵````

[ 本帖最后由 bluesboyt 于 2006-10-26 21:54 编辑 ]

天山马贼

外压胶又如何解决渗水问题呢？对冲锋衣来说，防水的是内侧的涂层，而不是外面的织物。

bluesboyt

很简单呀```渗水是由于长期浸在水中导致的。
1：渗水只能发生在外部压胶条下的基布层面的横向渗透。途径跟通道比较小。
2：防泼水处理。

而内部压胶的的渗水是全方位的，在┣字型结构处（口袋、带小立领的帽子），很难防。还是要上照片才能讲清楚啊````

[ 本帖最后由 bluesboyt 于 2006-10-26 22:07 编辑 ]

梧桐的灰烬

原帖由 <i>bluesboyt</i> 于 2006-10-26 21:51 发表<br />
这是shehe顶级压胶裤的口袋压胶处理。激光切割-外部压胶<br />
<br />
9319<br />
<br />
只需要简单的一根压胶条就完全解决了线缝的问题，换成内部压胶的形式呢？那就复杂了.........<br />
需要上照片吗？呵呵````

<br />



你自己的观点就是矛盾的

首先要区分,
什么是压胶
什么是无缝贴合工艺

无缝贴合工艺,即使是局部,也不是外压胶

呵呵,这不是扣字眼.
什么是 压胶,无非是利用热压的方式将防水胶条粘贴在面料拼接的部位.

而无缝贴合工艺,是将面料与面料互相用某种工艺,(无论是超声波还是热)连接到一起.

压胶所起的作用仅仅是防水.但是无缝贴合不仅仅是防水,甚至可以说目前许多用于无缝贴合的产品干脆就没考虑防水,(最早应用的应该是MHW的软壳口袋了吧.防水好象并不作为重点把)

当然,如果你一定强调无缝贴合就是外压胶,我也没办法反驳.

[ 本帖最后由 梧桐的灰烬 于 2006-10-27 15:08 编辑 ]

bluesboyt

当然我知道他们的区别拉```不过是手头上正好只有这个，所以拍上来给大家看而已。

如果是无缝帖合那还要外部压胶做什么哦？你误会了``

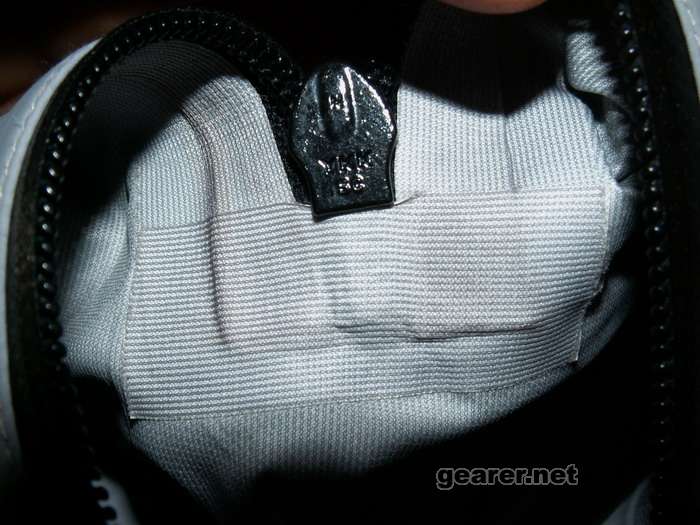

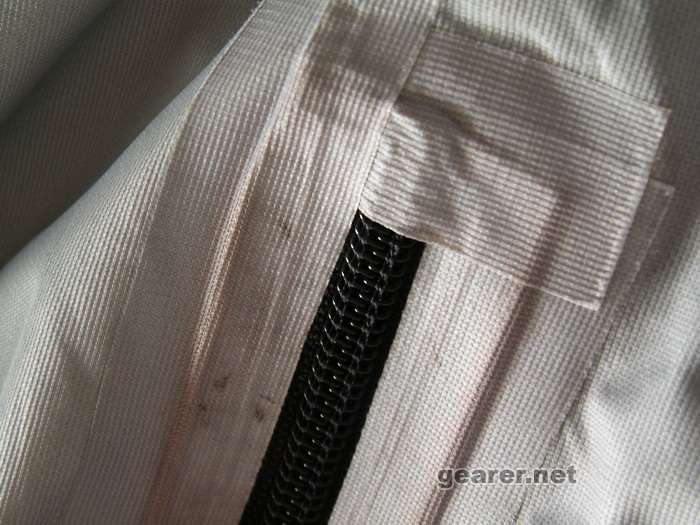

真是懒的把衣服翻出来拍照，看看吧。多复杂哦```
有些部位比较不好拍，文字描述起来有困难。
只能自己看了````

[ 本帖最后由 bluesboyt 于 2006-10-27 15:52 编辑 ]

梧桐的灰烬

没看懂．这是内压娇吧

看起来是三层复合面料压胶，胶条没切圆角

[ 本帖最后由 梧桐的灰烬 于 2006-10-28 15:58 编辑 ]

天山马贼

胶压得可真不怎么样......

bluesboyt

是不匝地，不过都洗了好多次了``嘿嘿

这个图的意思是，内压胶很麻烦的，工艺再好也基本上就是图中的结构。
外压胶一根胶条就搞定了。不过手上没有线缝合口袋外压胶的PP，（只有无缝切割外压胶）

Knivefans

都不错，有钱人就不在乎内外压胶了，我等无米人还是要考虑哪个能穿的更长久些。让时间来考验它们谁更好吧。
