已经配置完成的12v户外电源系统

酱铺

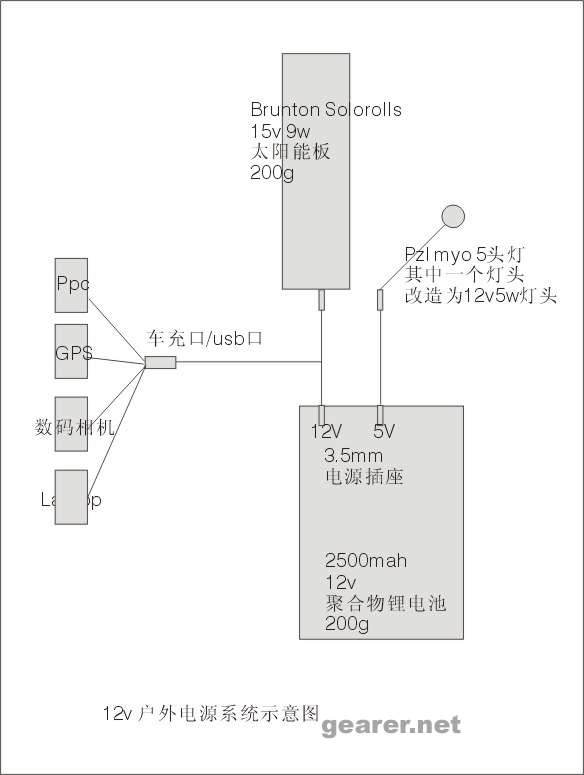

先上一个系统示意图
实物到上山测试时候拍。


2500mah12v锂电池约相当于普通锂电池8000mah3.6v,
充满电时候大约相当于20节普通碱性电池，
用9w太阳能电池板理想状态下大约5小时充满。
电池自带冲放保护电路。

需要指出的是全套系统针对的是5天以上，大用电量的任务配置的
通常的5天以下的活动，只带充好电的聚合物锂电池合就足够了。

[ 本帖最后由 酱铺 于 2006-11-22 09:34 编辑 ]

好草

是锂聚合挖~

酱铺

产品介绍. 聚合物锂电池的优点
1.安全性能好.聚合物锂电池在结构上采用铝塑软包装，有别于液态电芯的金属外壳，一旦发生安全隐患，液态电芯容易爆炸，而聚合物电芯最多只会气鼓。
2.厚度小，能做得更薄,普通液态锂电采用先定制外壳，后塞正负极村料的方法厚度做到3.6mm以下存在技术瓶颈，聚合物电芯则不存在这一问题，厚度可做到1mm以下，
3.重量轻.聚合物电池重量较同等容量规格的钢壳锂电轻40%，较铝壳电池轻20%。由于采用聚合物材料，电芯不起火、不爆炸，电芯本身具有足够的安全性，因此聚合物电池的保护线路设计可考虑省略PTC和保险丝从而节约成本

SIMOHAYHA

好，快作测试！

盲目HAPPY分子

这个电池哪里搞？

好草

电子市场都有啊~

酱铺

淘宝淘的，12v 锂电池

我定做了一个5v输出口

战鹰

５Ｖ接口用的是７８０ｘ电路还是ＬＭ２５７Ｘ电路？如果是前者的话最好在电路前加个开关，不用的时候关掉。

盲目HAPPY分子

７８０ｘ电路是串连降压，不能用。否则高电压带来的大电容量优势就没有了。
12v 2500mah 电池，就变得和5V 2500MAH电池没有区别了。

战鹰

是啊，特别是碰上比较大胆的用一个７８０５就搞定的，用起来会发热的厉害。大部分电能都浪费在降压电路上了！

另外记得以前看过小日本的一个风力发电机，叶轮直径只有２０厘米，能输出０．ｘ瓦的电能，俺感觉这东西应该比普通的太阳能电池板有用一点。

[ 本帖最后由 战鹰 于 2006-11-22 20:33 编辑 ]

爱水电

7805和7905这类三端稳压办法能量损失太大了！普通线路上可以用，到了户外就得不偿失。
另外，LZ的锂电池重量太大了，同等容量的还可以减重一半。。。

战鹰

楼主买的电池应该是在这里买的
http://auction1.taobao.com/aucti ... 2fea307bd906a.jhtml
那家店卖价格很便宜，重量上虽然偏大一点，但还是完全可以接受的

sadhuer

一些基本认识——充电电池
A、镍镉电池（Ni-Cd）
电压：1.2V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度
备注：耐过充能力较强。

B、镍氢电池（Ni-Mh）
电压：1.2V 使用寿命为：1000次 放电温度为：-10度～45度 充电温度为：10度～45度
备注：目前最高容量是2100mAh左右。

C、锂离子电池（Li-lon）
电压：3.6V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度
备注：重量比镍氢电池轻30%～40%，容量高出镍氢电池60%以上。但是不耐过充，如果过充会造成温度过高而破坏结构=>爆炸。

D、锂聚合物电池（Li-polymer）
电压：3.7V 使用寿命为：500次 放电温度为：-20度～60度 充电温度为：0度～45度
备注：锂电的改良型，没有电池液，而改用聚合物电解质，可以做成各种形状，比锂电池稳定。

E、铅酸电池（Sealed）
电压：2V 使用寿命为：200～300次 放电温度为：0度～45度 充电温度为：0度～45度
备注：就是一般车用电瓶（它是以6个2V串联成12V的），免加水的电池使用寿命长达10年，但体积和最量是最大的。

酱铺

电池的重量略重，可能与防水塑盒有关。
但是考虑到8000mah的容量，以及定位于较高级别的徒步，我觉得的还能接受。
电池自带的5v输出，有两个问题，
1，使用时有发热现象，
2，插孔和12v一样的3.5mm，很容易插错，烧坏头灯。
所以正准备原有把5v口废掉，重新做一个的外接降压电路。

太阳能板是柔性防水材料制成，走路的时候就可以随时充电。
http://www.brunton.com/product.php?id=256


其它的测试后再深入探讨。
哪去找一周的无人区啊，呵呵

cachet

有没有人用科仕达-K3201啊？ （http://www.kstar.com.cn/）

技术参数
型号：K3201
容量：59.2Wh
额定输出电压：3V/4.2V/5V/6V/7V/8.4V/9V/12V/16V
充电时间：约6小时（指在完全放电情况下）
重量：542g
外形尺寸：211.5mm x115mm x 26.7mm


强大的负载兼容性
随意充K3201采用多充电接口（随机标配连接线，充电转接头可在经销商柜台方便选配），及独有的9段调压功能设计（3V/4.2V/5V/6V/7V/8.4V/9V/12V/16V），适用于绝大部分主流笔记本电脑，手机、数码相机、DV及其它数码产品。

超大容量
K3201高达16000mAh的电容量，高于一款电压14.5V、4Ah普通笔记本电脑电脑电池的电量（58Wh），或者相当于一款电压3.7V、800mAh普通手机电池电量的20倍。

操作简便和使用
●您只需遵循“选择与您用电设备对应的DC转接头，将转接头插入用电设备的充电口 →通过随机附带的转接线，将转接头与随意充相连接 → 启动随意充面板上的开关按键，并按照用电设备标称的输入电压，调整随意充面板上的电压按钮至对应值”三步骤，即可开始为您的笔记本电脑、手机或其它数码产品充电。（在此操作前需先完成随意充本身的充电）
●随意充面板上的LED电量显示灯功能设计，让您随时轻松读取剩余电量

360℃安全设计，使用放心

●        本产品采用国际领先科技的聚合物锂电池，环保，安全，无毒；并采用国际上最新的软包装设计，不存在传统金属外壳锂离子电池在特定环境下的爆炸危险。
●        智能自动短路保护设计。所有接口均具有短路保护功能。
●        13年专业电源研发经验，不仅整体设计采用经典成熟的充电线路结构，更专注所有安全细节，充分保证产品的高安全性。

超长使用寿命
远高于国家标准的超长工作寿命设计，即使在高达1000次完全充/放电后，仍可保证60%以上的电容量

cachet

有两个问题一直想请教一下大家：
  1）我数码相机的直流输入是6.5V，如果使用锂电池包的7V输出会不会烧坏相机或对相机的寿命有影响？
  2）锂电池包的输出电流是否完全由负载决定？如果我使用锂电池包的12V输出，插入到一个要求12V/500mA
       输入的充电器上，就会输出500mA的电流？

偶的物理不好，可能问的问题比较幼稚，呵呵。偶主要是担心会把电子设备烧坏。

bluesboyt

1：应该不会，但是这样做，原厂保修就没有了。
2：没太看懂。电池的输出电流基本上是由负载决定的（也包括电池内阻）。
而充电的情况下，电流越大，充电的速度越快。不过似乎不推荐。

cachet

谢谢bluesboyt的回复

对第2个问题，我换个问法吧：
      如果我有两个电子设备，电压都要求是12V输入，但是一个要求500mA输入电流，另一个要求250mA输入电流，我能用锂电池包的12V输出给这两个电子设备供电吗？
还补充一个问题：
    我能用锂电池包的多个输出口同时给多个电子设备供电吗？

bluesboyt

都是可以的。

但是注意不要太多了```呵呵

cachet

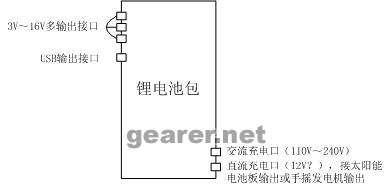

我想要一个下面这样的锂电池包，大家有好的可以推荐一个吗？
