也谈电源DIY：可用于4节5号的头，营灯==

sorrento · 发表于 2007-1-17 10:41

对6V来说，两个锂电串联电压太高，我心目是想用DC升压电路，使用单个锂电升压。不过不了解升压电路的行情。

zpxx · 发表于 2007-1-18 19:43

恩~ 的确。实验了一下，用单个LI电池洋特可以正常使用！：）

wangk · 发表于 2007-1-19 22:24

正在把8210的1000mah电池改装进我的“CD桶帐篷灯”里，替代4节7号电池。

nite · 发表于 2007-1-20 11:50

升压电路在taobao上买25块到30块，是做移动电源的，有一家上海的卖降压电路，效果据说比升压好

nite · 发表于 2007-1-20 11:53

锂电池比镍氢电池，除了轻便易于管理外，还有一个很大的优点就是自放电很低。冲好电放一年都起码还有6、70%的电量，但镍氢电池通常是放几天电量就下降到70%了

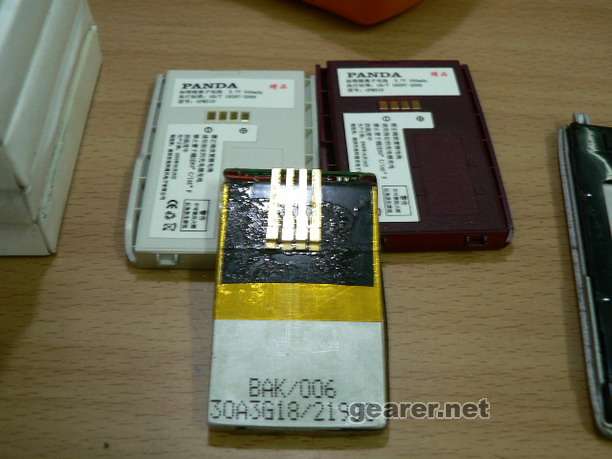

刚淘了一堆手机电池，库存品没用过的带保护电路的043048，不过没时间捣弄。。。。

[ 本帖最后由 nite 于 2007-1-20 12:09 编辑 ]

wangk · 发表于 2007-1-20 19:11

已经放电8个小时了。加了一个20欧限流电阻。刚开始的时候，电流100ma，现在40ma。

nite · 发表于 2007-1-21 12:41

27楼的电池是怎么固定的？不会是充电座吧？
用几个LED？那么多LED才40MA的电流，恐怕小了一点，发光效率不高，还要小心电池过放。。。

[ 本帖最后由 nite 于 2007-1-21 12:43 编辑 ]

nite · 发表于 2007-1-21 13:51

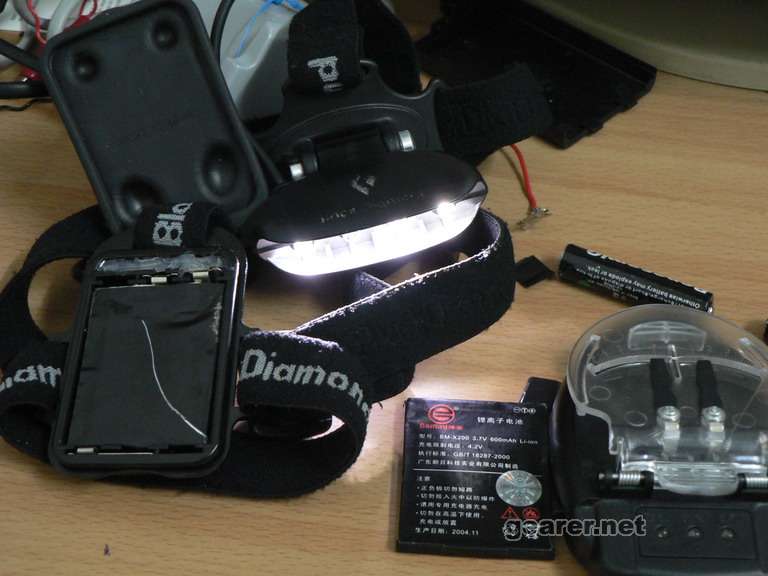

今天再帮驴友把他的BD头灯改成锂电的，用了一节NEC手机的锂电池，600MAH，工作电流约60MA，充满电应该能点超过10个小时，比3节800MAH的品胜AAA电池耐用多了

wangk · 发表于 2007-1-21 17:55

原帖由 nite 于 2007-1-21 12:41 发表
27楼的电池是怎么固定的？不会是充电座吧？
用几个LED？那么多LED才40MA的电流，恐怕小了一点，发光效率不高，还要小心电池过放。。。

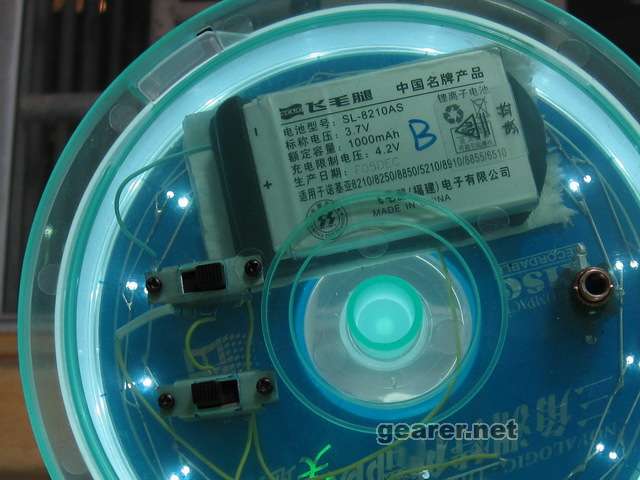

我的想法是不拆电池，所以就拆了一个8210的座冲，反正才5元，用钳子咬成这个样子。
16个LED，串一个20欧的电阻。刚开始的时候，电流有100ma，后来就变成40ma了。点了1天1夜后，电压下降到3V，电流只有5ma了。
目前是用万能充或者手机对这块电池充电，但无法防止过放。

wangk · 发表于 2007-1-21 18:00

N8210电池，飞毛腿有1130mah的，但不是进口电芯。不知道有没有容量比这更大的？

nite · 发表于 2007-1-21 22:30

要看你的电池保护板的放电截至电压是多少飞毛腿不至于设在2.7V吧？汗。。。
降到3.0V，可以说电量已经接近0了，再放下去，电池可要报废咯

nite · 发表于 2007-1-21 22:32

可以把多节电池并联，犯不上刻意找大容量的
真要找大容量，直接上taobao买聚合物电池，5000mAh的也就不过三四十块而已，能顶七八个手机电池了

盲目HAPPY分子 · 发表于 2007-1-21 22:53

原帖由 nite 于 2007-1-20 11:50 发表
升压电路在taobao上买25块到30块，是做移动电源的，有一家上海的卖降压电路，效果据说比升压好

没那么贵。
采用BL8505或者8530 DC-DC芯片的升压套件，就几块钱。
输入电压0.8-10V，输出可以选择各种不同电压。
不过8505/8530输出电流小了点，标称300ma，用到400ma可以，不过有风险。

zpxx · 发表于 2007-1-22 21:25

哈哈!
LI才是王道啊~ 喜欢上面哪个BD的灯,感觉亮度和俺的营灯差不多!

哪个高手控制下成本做几个样品吧!有市场可以量产,嘿嘿,口水啊~

阿浩 · 发表于 2007-1-23 16:30

原帖由 盲目HAPPY分子 于 2007-1-21 22:53 发表


没那么贵。
采用BL8505或者8530 DC-DC芯片的升压套件，就几块钱。
输入电压0.8-10V，输出可以选择各种不同电压。
不过8505/8530输出电流小了点，标称300ma，用到400ma可以，不过有风险。

是啊，那种套装5块钱肯定可以搞定。
一直想做一个通用性强的锂电电源，就是缺少机械加工能力。实在不好意思做个太丑的东西出来。
有兴趣的朋友可以一起做一个玩玩，电路方面的东西我可以设计。
锂电的话，建议用双节电DC-DC降压。好做，效率高。DC-DC升压通常用于单双节镍氢/镉系统。直接用电池供电就太粗糙，不好玩了。

nite · 发表于 2007-1-26 00:07

原帖由 盲目HAPPY分子 于 2007-1-21 22:53 发表


没那么贵。
采用BL8505或者8530 DC-DC芯片的升压套件，就几块钱。
输入电压0.8-10V，输出可以选择各种不同电压。
不过8505/8530输出电流小了点，标称300ma，用到400ma可以，不过有风险。

可以用8532，输出可以到500MA。20-30块的是指移动电源用的3.7V升压5V-6V，支持大电流的转换板。

yapn · 发表于 2007-4-18 20:25

现在有卖那种使用5号电池的应急充电器。可以直接给手机充电。就一切ok，只要带上N多充电电池，手机，相机，mp3，gps的后备电源全部搞定。

nite · 发表于 2007-4-25 20:09

应急充电器，应该用的是8505这一类的小电流升压电路。。。
