可以调节火焰大小的酒精炉

ynsbdtqm

万流归宗，以现代人的认知水平，考虑问题很容易就想到一块去，我不是驴友圈子里的人，只是一个钓鱼爱好者，喜欢野钓，经常在水库边钓鱼，因此也DIY了一个酒精炉，之前从未看过有关酒精炉的制作文章，想不到做出来的居然和大家想的差不多。
    我对酒精炉的要求是：一、防风。二、火力大小可调。三、坚固耐用。四、火力足够大，而不是简单的烧点水，煮点方便面什么的。这些可能和驴友也有相似之处。相反我对重量的要求不太在意，因为一般我钓鱼的地方离车不会超过500米。因此做酒精炉时用足了材料，百年大计嘛，呵呵……。可别问我关于这个酒精炉重量的问题（别拍砖，使用环境不同），反正把它当作李元霸的大锤抡开时，绝对是一件致命武器。事实上用薄一点的材料，重量完全可以减轻到只有它的五分之一重。

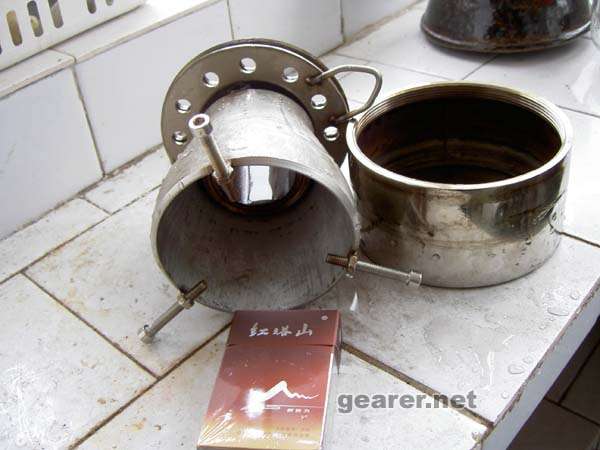

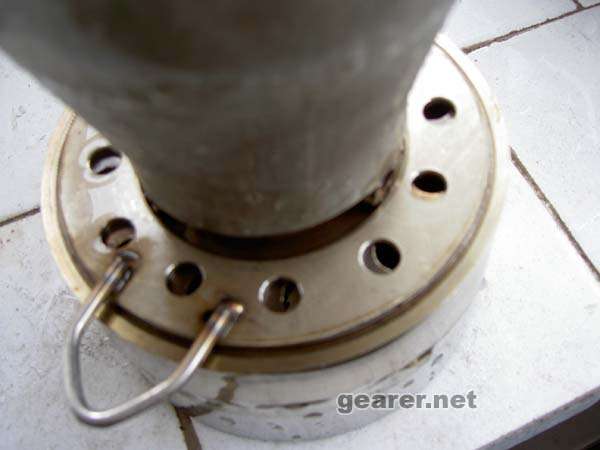

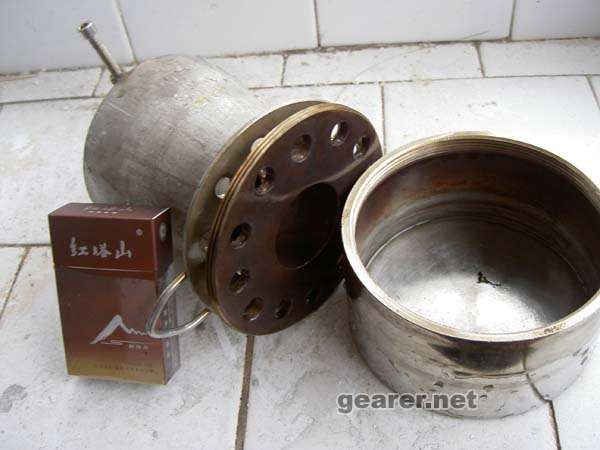

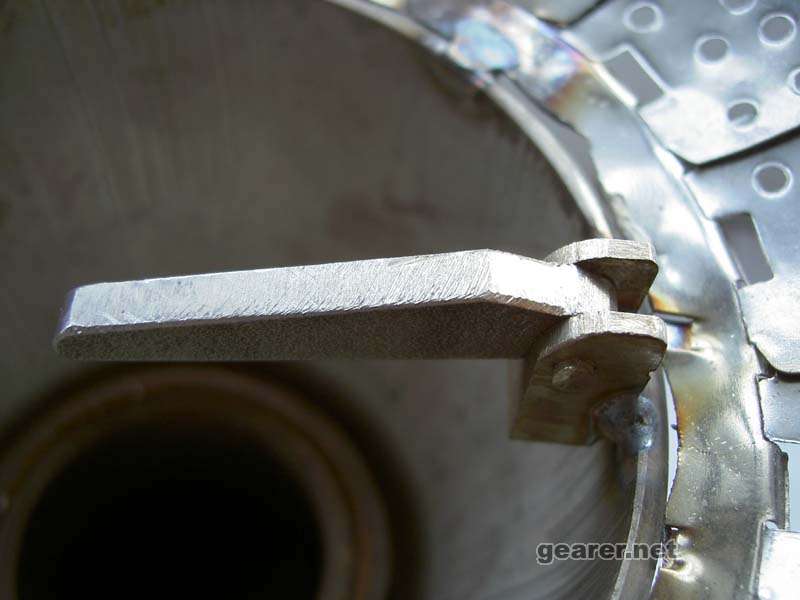

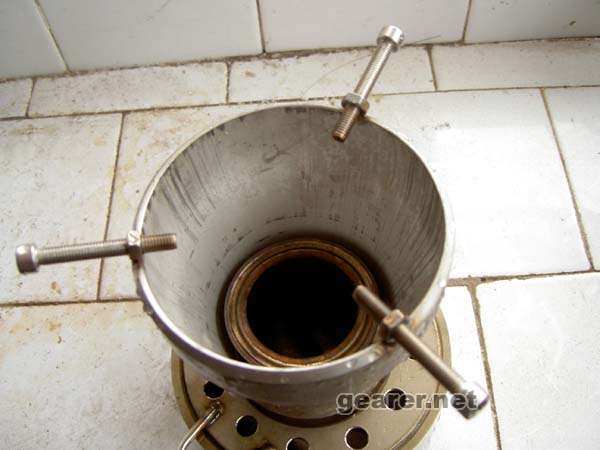

    我做的酒精炉原理很简单，就是大家说的烟囱原理，只是燃烧室进气孔在上面而没有像你们开在侧面，好处就是可以装更多的酒精，而且防风效果好一些。档风罩下面用螺栓垫起一厘米高的缝隙，是进气用的。实际档风罩里面还有一根管子，就是烟囱效应的喷火管，照片没有反映得很清楚。档风罩上面的螺栓是架锅用的，可以调节螺栓适应不同大小的锅。调节火力的是打孔环状金属片，上面的孔若与燃烧室进气孔对正，则火力最大，旋转则改变进气大小，可调节火力，若把燃烧室进气孔全被堵住，则炉子火焰因缺氧自动熄灭，不需湿毛巾灭火，环状金属片上有调节把手及止位杆，即行程只有最大和关闭一小段，而不会360度一圈的乱转。
    实际酒精炉的原理很简单，无非是尽可能多的获得酒精蒸汽，供氧充分，形成合理的空气流动通道（千万不要形成紊流）。酒精炉的样式可能千变万化，但万变不离其宗，原理都差不多，只要稍微有点生活常识的人，自制就不会有问题。制作出来的酒精炉可以自己判断是否合理，一是火焰是否够大、够聚，有喷射效应，二是炉火应该是纯青的，除非罐体有焰色反应或酒精有许多杂质。
    对了，忘了说参数：全不锈钢材料；容器容量600毫升；酒精容量500毫升；开始点火到燃烧稳定时间10秒；火焰高度40厘米（最大火）；可燃烧时间1～2.5小时（视调节火焰大小而不同）；烧沸500毫升水，4分以内（气温15度，最大火，户内）；一般野外使用不需要档风板（强风除外），但热效率会降低一些。

[ 本帖最后由 ynsbdtqm 于 2007-1-25 14:13 编辑 ]

kiss157731

手艺不错啊

wangk

太强了！

电池

烟囱效应的喷火管能来个特写或是分解图吗？我一直搞不出蓝色的火来，不知是不是那儿的问题

ynsbdtqm

原帖由 <i>电池</i> 于 2007-1-22 21:32 发表<br />
烟囱效应的喷火管能来个特写或是分解图吗？我一直搞不出蓝色的火来，不知是不是那儿的问题

<br />
供氧充分，酒精蒸汽温度够高，空气流动通道顺畅就可以了。

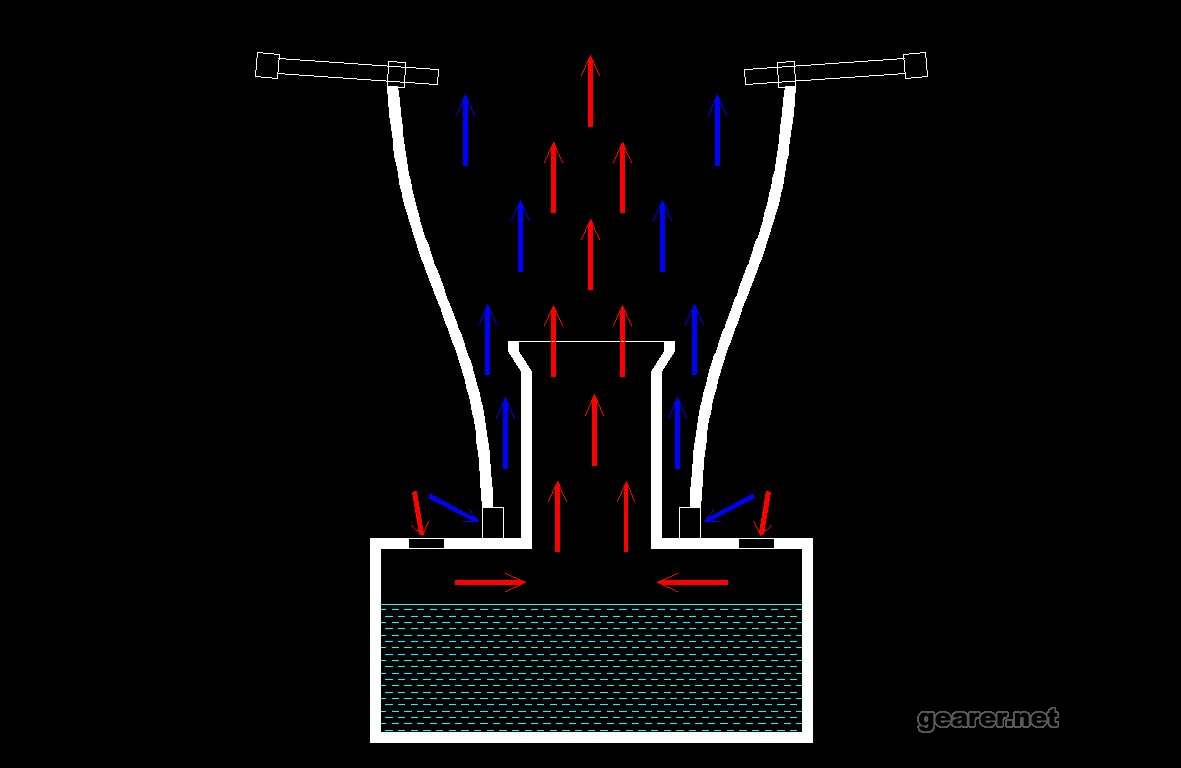

下图是我设计炉子时用CAD画的分析图，红蓝两种颜色的箭头分别代表两个空气流动通道。
我最不希望一个论坛的人设计的东西都千篇一律，原理就是简单的生活常识，不论是烟囱式的，热管喷发式的，都是简单的科普基础知识。利用这个基础知识每个人设计出来的东西都应该是不同的，当然若能在原理上创新就更好了，这正是我这个年龄的人欠缺的，生活经验是有一些了，但也容易沦为古板，教条，保守，没创新。希望你能设计出更好的炉子，大家共勉之吧。

[ 本帖最后由 ynsbdtqm 于 2007-1-23 11:35 编辑 ]

bluesboyt

A处的调节跟B处的调节会有什么区别吗？

ynsbdtqm

B处是防风罩二次供氧用的，供氧越充分越好，最好不要调节，即使调节，范围也很小。
    举个极端例子，若把B处堵上，就变成了一个大喇叭口的烟囱炉，着火点由小管口上移到喇叭口，失去防风意义。即便是小管口在燃烧，空气也形成了紊流，这是设计酒精炉的大忌，画画空气流动图就比较清楚了。
    我不会经常在这个网站的，钓鱼才是“主业”，做这些小玩意只是为了能更好的钓鱼，毕竟我们的爱好不同，我来这里的目的只是为了在不同圈子之间相互沟通交流。以后有问题去请教水电版主，他的学识和为人态度都是出色的，你在他那里一定可以找到满意的答案。

看见野玫瑰

又一高人也！
继水电兄发表设计的酒精炉后我也偶尔在闲暇时想过火力调节和连续供液的问题，但基本是在理论上想~~呵呵~~~楼主是通过控制进氧量来调节火焰，应该于家用炉盆是同一个原理~~~~这种火力调节设计也是一种很好的方式~~~但我又觉得仅仅靠调节进气量来调节火焰似乎比较间接，进气量减少会降低混合气的燃烧效率，降低火焰温度，这样是否会使火焰燃烧不充分呢？~~~~没实验过这种方式，仅仅是理论上的猜想，还请LZ给介绍介绍实际情况吧，呵呵~~

[ 本帖最后由 看见野玫瑰 于 2007-1-23 21:39 编辑 ]

卍明仔卍

想問a位置會有火焰出來嗎?

bangbang

强烈支持啊!!!特别是这一段话....今天我 也做了一个酒精炉...待会我也上传...我希望UL族可以摆脱沉重的气炉...哈哈....
就算我带两酒精炉...一大火煮水炒菜,一闷饭..如果用铝罐做还是很轻的..而且超级实惠...

我最不希望一个论坛的人设计的东西都千篇一律，原理就是简单的生活常识，不论是烟囱式的，热管喷发式的，都是简单的科普基础知识。利用这个基础知识每个人设计出来的东西都应该是不同的，当然若能在原理上创新就更好了，这正是我这个年龄的人欠缺的，生活经验是有一些了，但也容易沦为古板，教条，保守，没创新。希望你能设计出更好的炉子，大家共勉之吧。"]我最不希望一个论坛的人设计的东西都千篇一律，原理就是简单的生活常识，不论是烟囱式的，热管喷发式的，都是简单的科普基础知识。利用这个基础知识每个人设计出来的东西都应该是不同的，当然若能在原理上创新就更好了，这正是我这个年龄的人欠缺的，生活经验是有一些了，但也容易沦为古板，教条，保守，没创新。希望你能设计出更好的炉子，大家共勉之吧。

ivan

是的
楼主说出的diy版的精髓

ynsbdtqm

原帖由 <i>卍明仔卍</i> 于 2007-1-24 06:41 发表<br />
想問a位置會有火焰出來嗎?

<br />

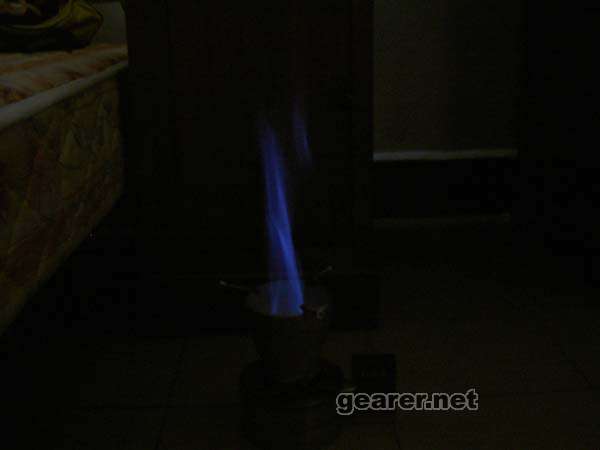

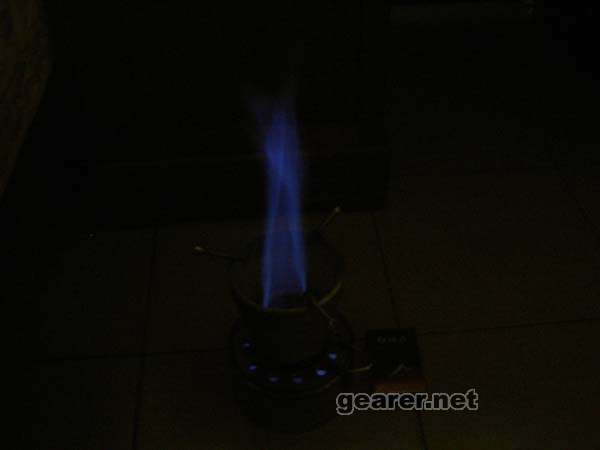

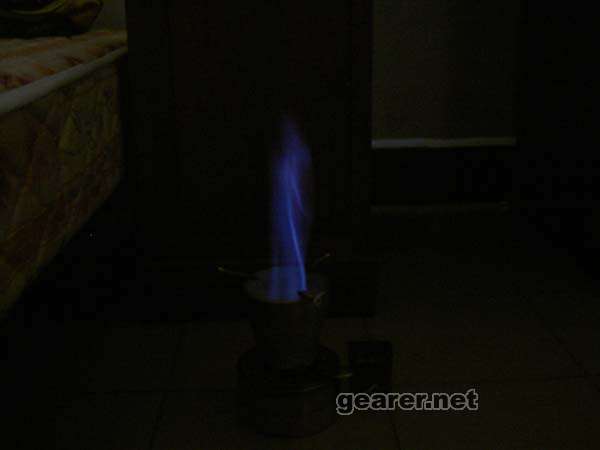

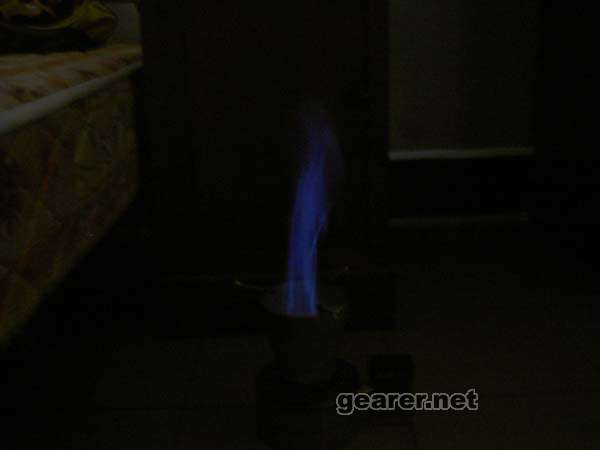

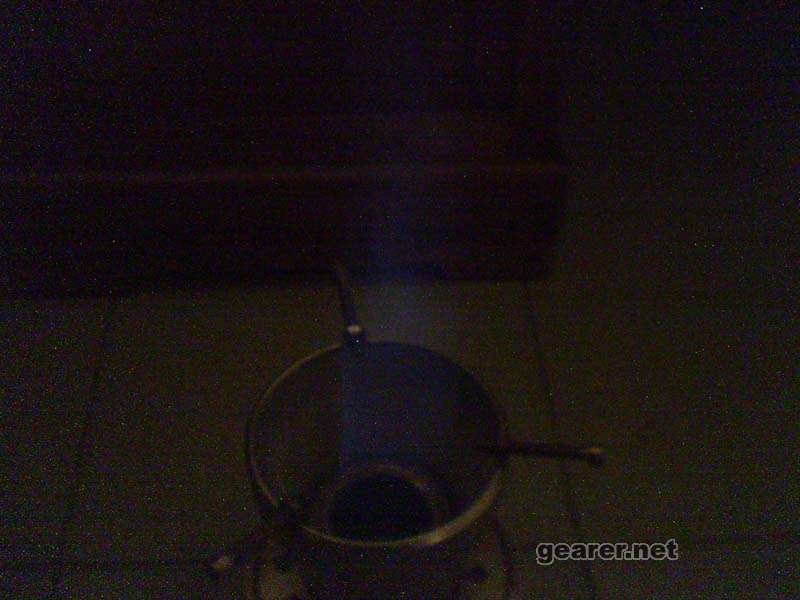

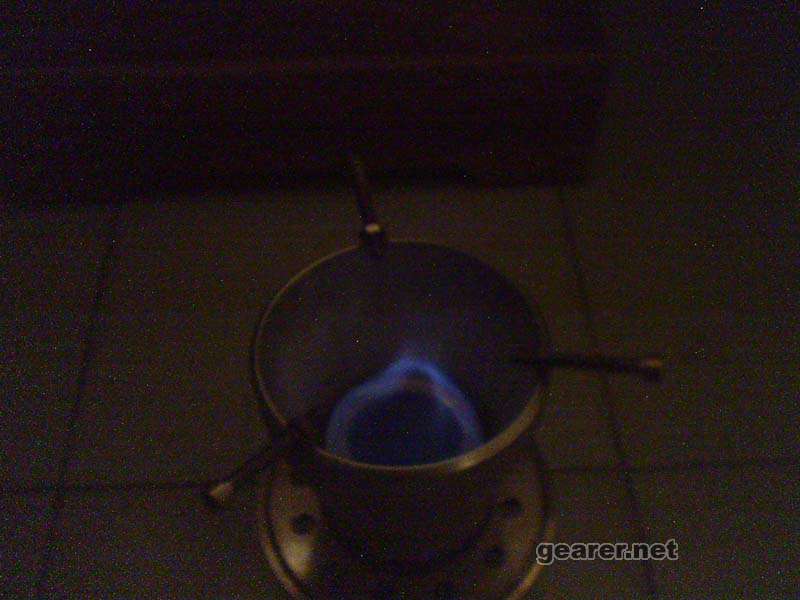

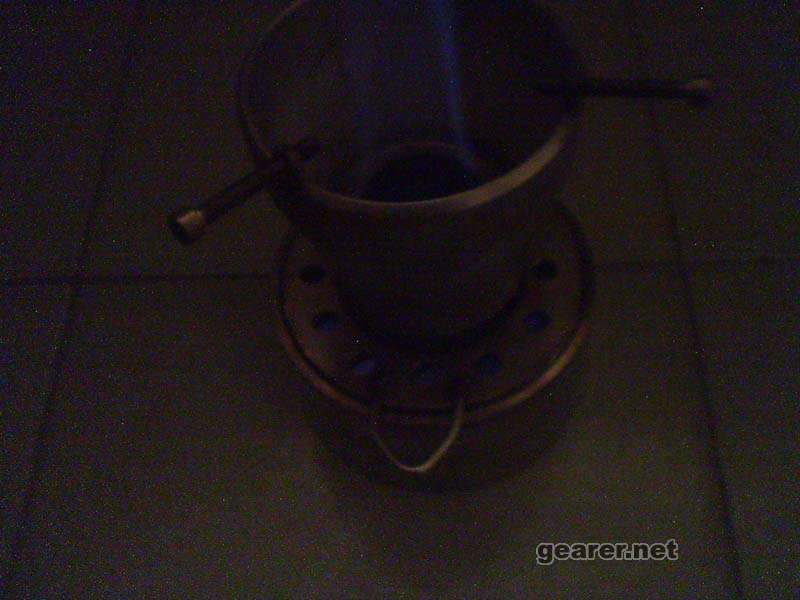

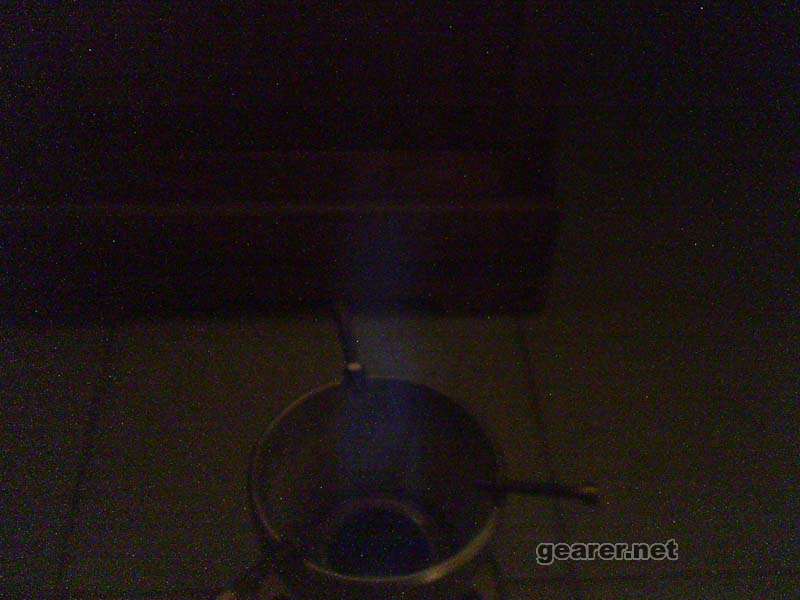

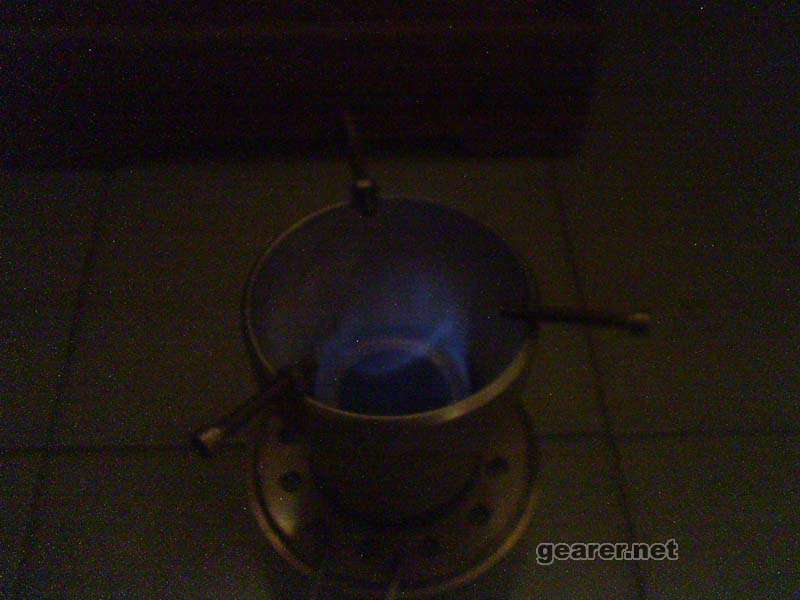

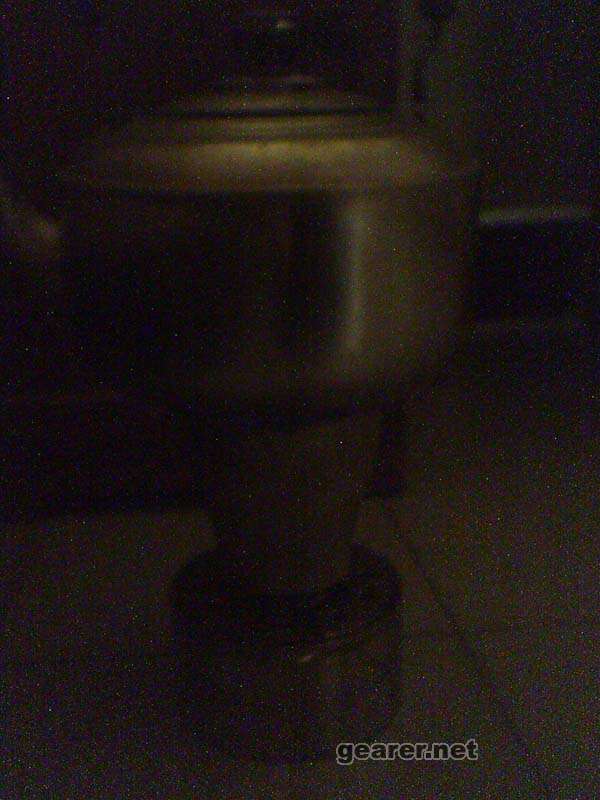

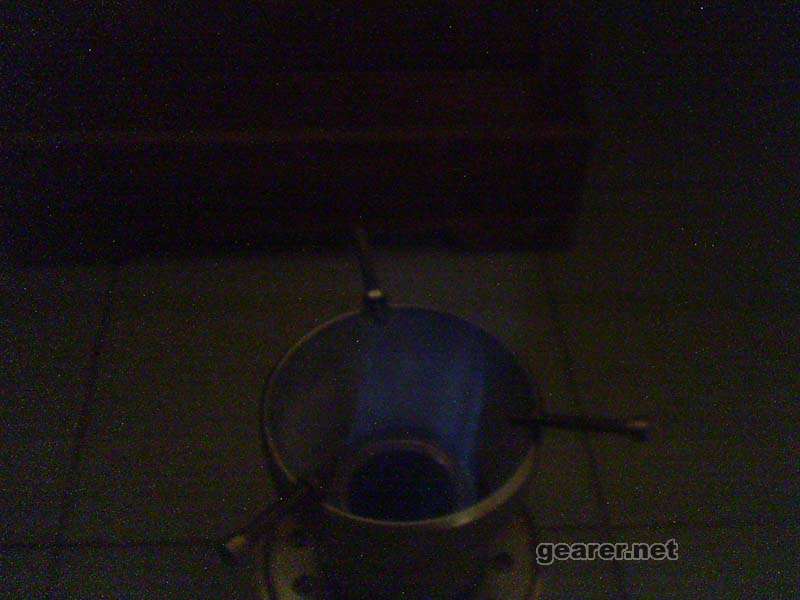

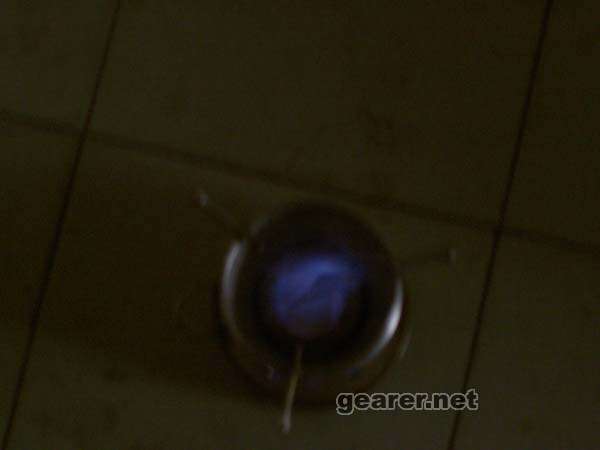

A处没有火苗漏出来，请看照片（手机拍的很不清楚），只有从上面向下看进气孔时，可以看见燃烧室的蓝色火焰全部聚到了烟囱里，在水平处是看不到火焰的。另外酒精燃烧是量入为出的，你给他多少氧气它就有多少酒精参与燃烧，而且有B处有二次供氧，应该说，只要是参与了燃烧的酒精供氧都是充分的。所以火焰从最大到最小都是纯青的，没有任何杂色（看照片）。我的工作很忙，朋友一个小小的提问我就要回答好多，甚至重新拍照片，确实力不从心，不久前才找了一个借口辞去某钓鱼网的版主，我也不希望在这个板块上花费太多的精力，请朋友们见谅。有什么问题请自己相互讨论或请教水电版主，版主有责任和义务为大家服务，谢谢！

[ 本帖最后由 ynsbdtqm 于 2007-1-25 14:11 编辑 ]

bluesboyt

会忙的人总是会越来越忙```呵呵``

ynsbdtqm

汗！大汗！！！
烧500毫升水原来用指针式钟计时，都少看了一分钟，最好成绩是3分35秒，在此把原文和部分回贴做了修改，特此向各位朋友道歉！

wangk

很象火箭的喷口

ynsbdtqm

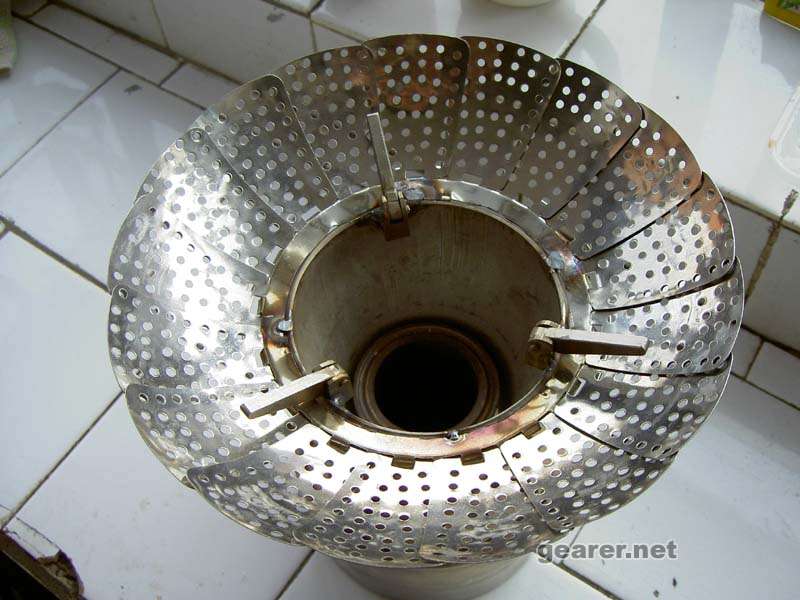

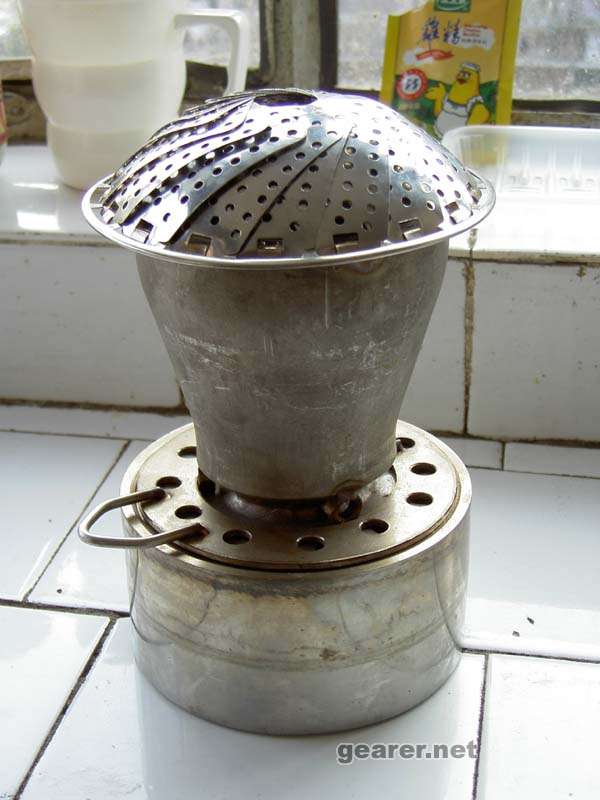

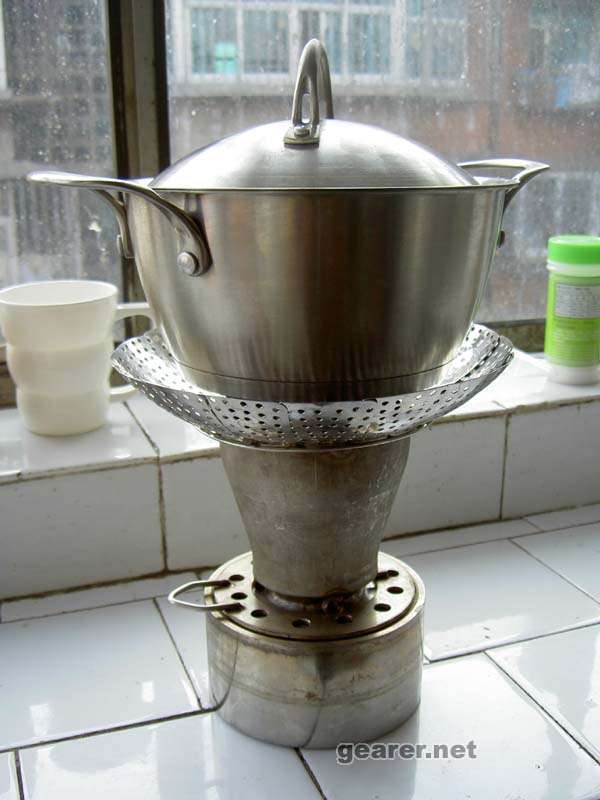

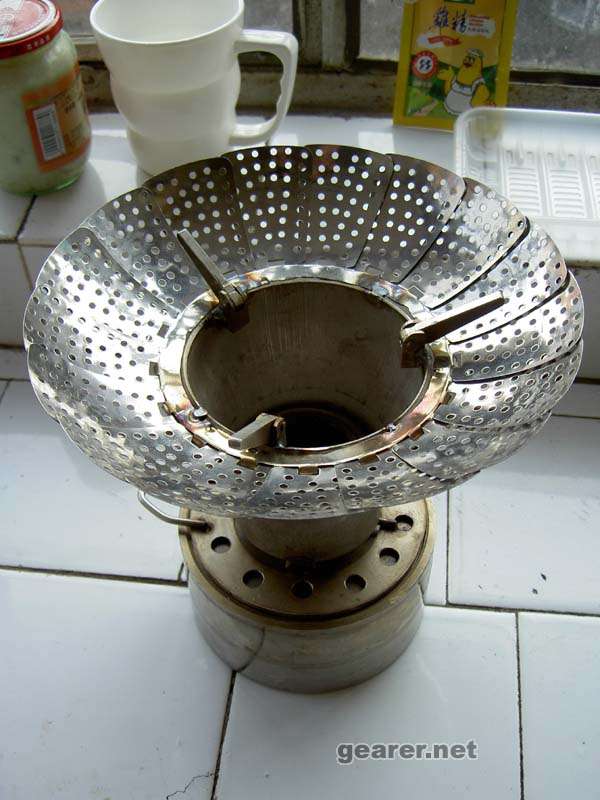

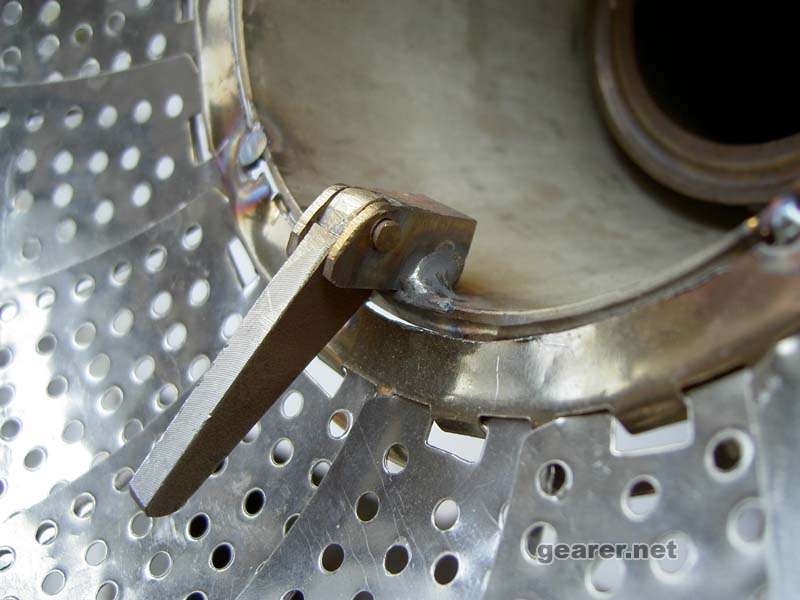

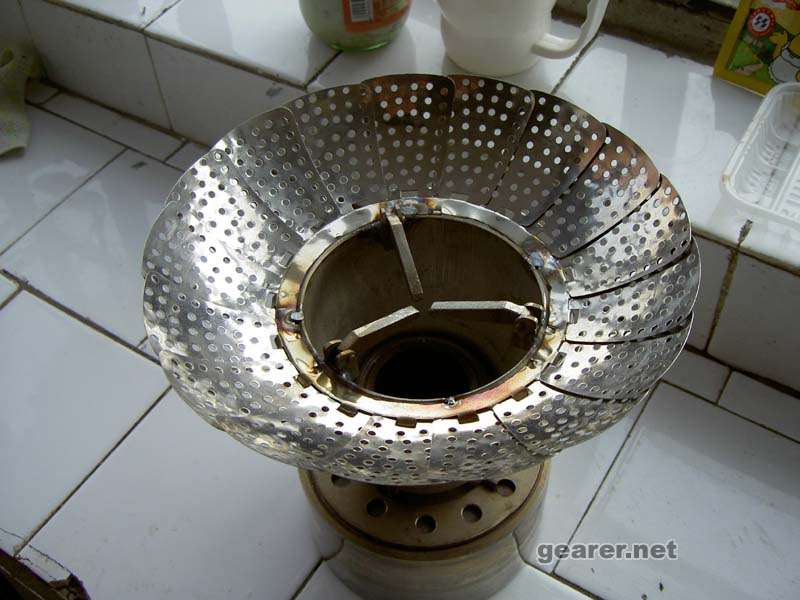

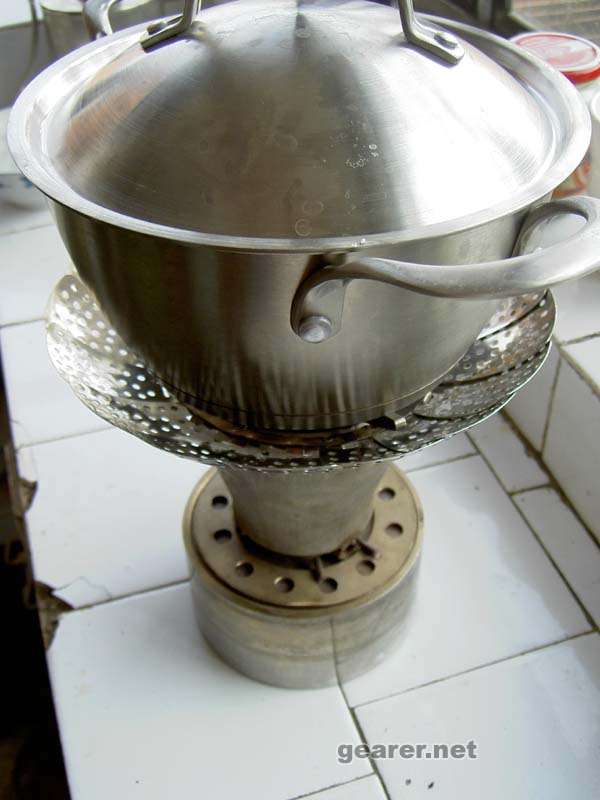

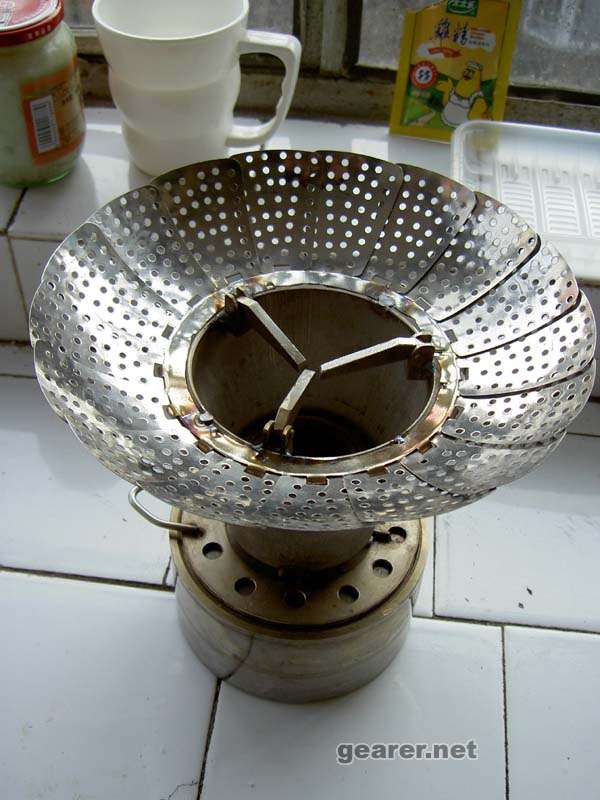

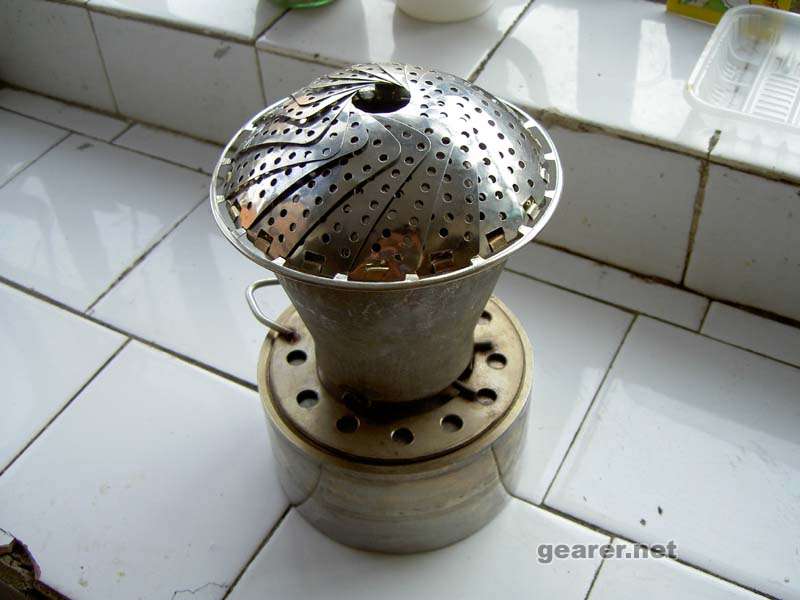

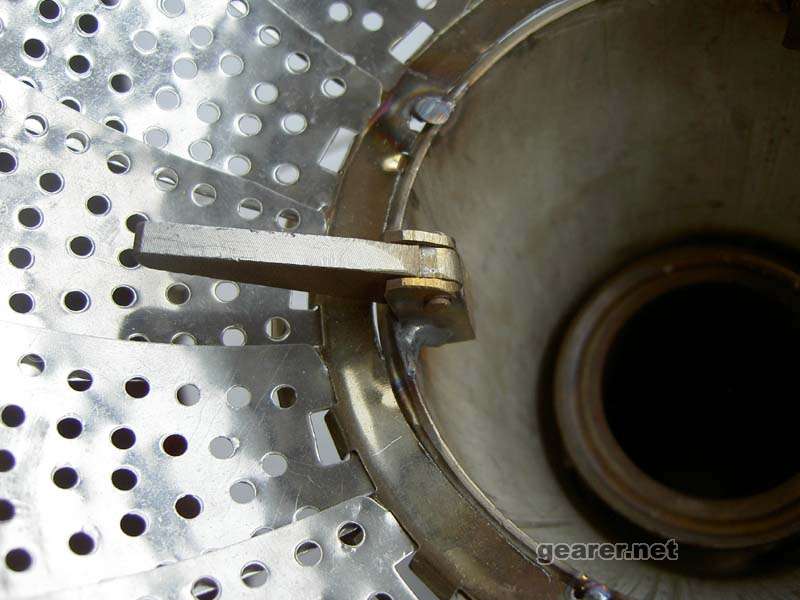

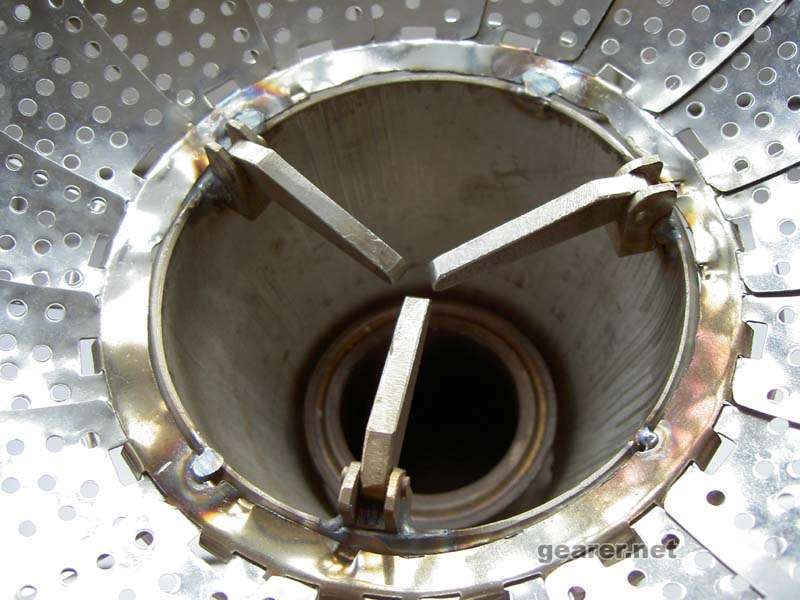

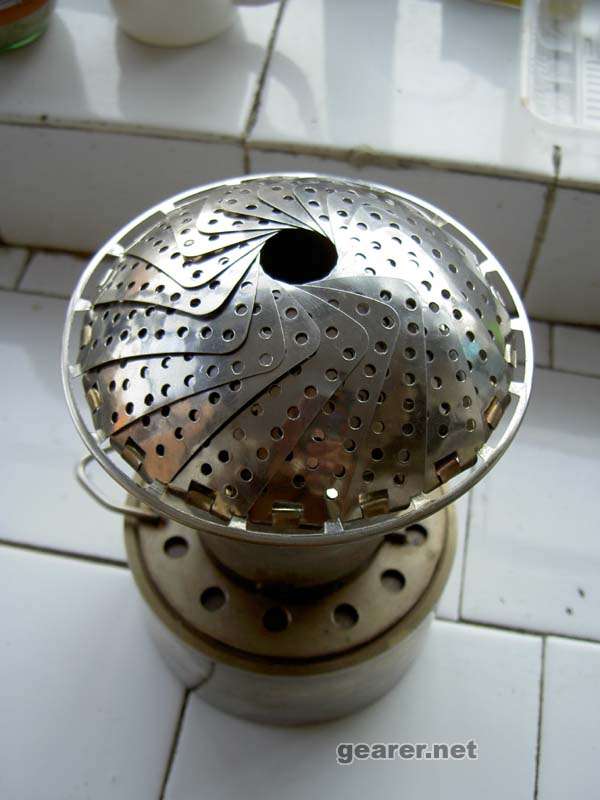

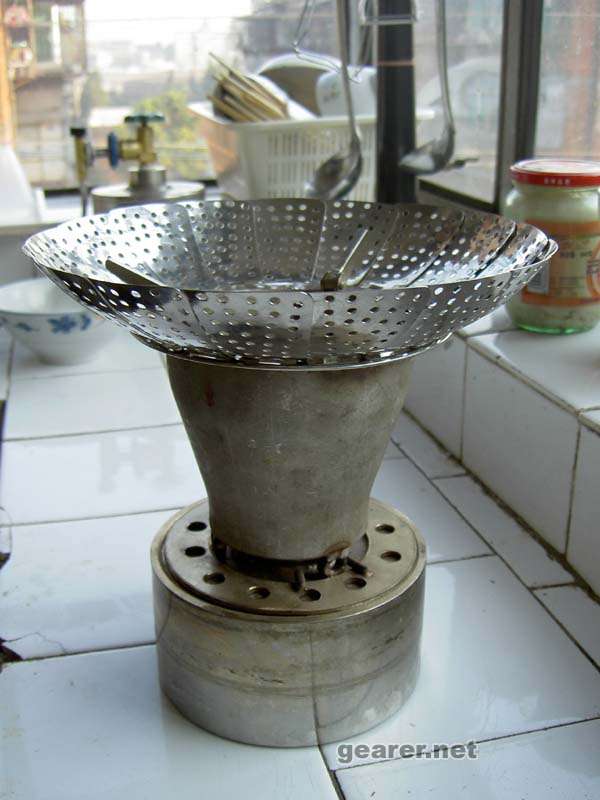

改进了一下，加了一个防风的活动挡板和换了一个锅架。折叠架子在没有铣床和线切割的情况下做出来还真花了一些功夫，呵呵......

[ 本帖最后由 ynsbdtqm 于 2007-3-8 09:36 编辑 ]

dreamerz

强啊，感觉就是一暗器。

Electric

那个多孔锅盖是可以折叠的吧？就像扇子

彩云指南

牛啊，佩服佩服

不过不是很明白，为什么新做的那个挡风板要做成筛子状呢？还能挡风不？

ynsbdtqm

原帖由 <i>彩云指南</i> 于 2007-3-8 11:12 发表<br />
牛啊，佩服佩服<br />
<br />
不过不是很明白，为什么新做的那个挡风板要做成筛子状呢？还能挡风不？

<br />
没办法，老乡，这是在延安医院旁的沃尔玛买的，叫折叠蒸锅，没有不打孔的。但还是有一定的防风效果。
近些天在研究用汽车的35W氙气灯自制HID手电筒，但安定器太大了，手电筒只能做成方型的，体积太大，放弃！有空一起研究一下。
