自己组装手摇发电机

ynsbdtqm

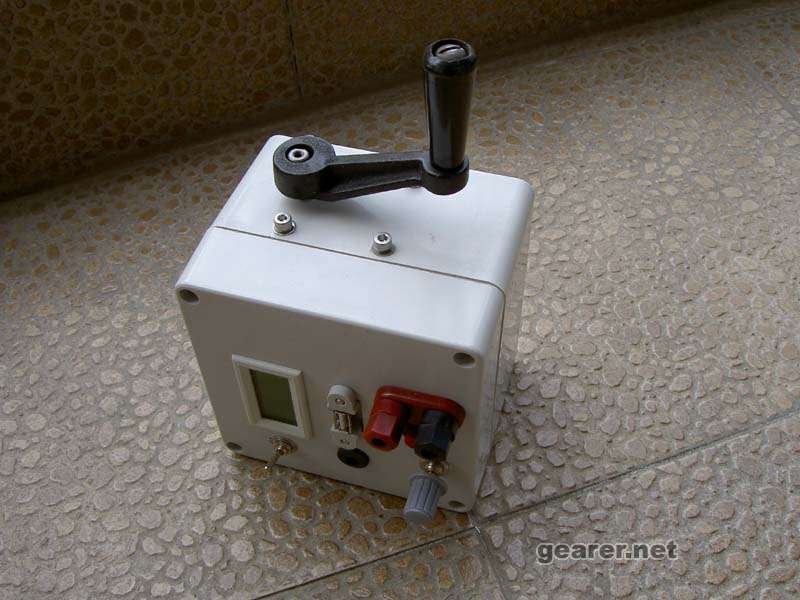

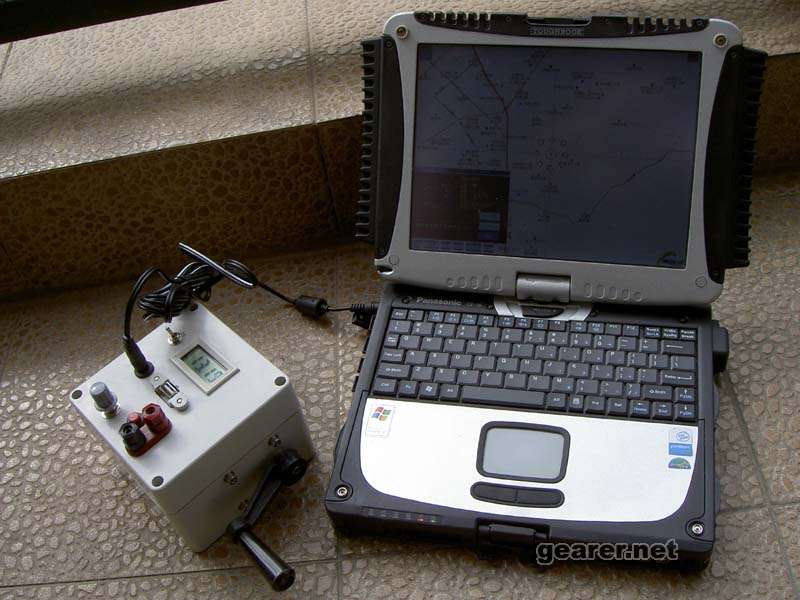

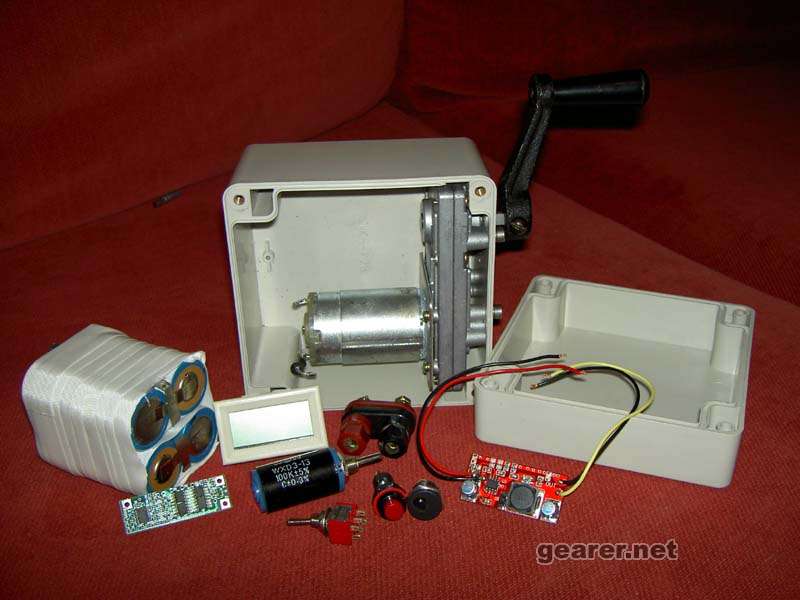

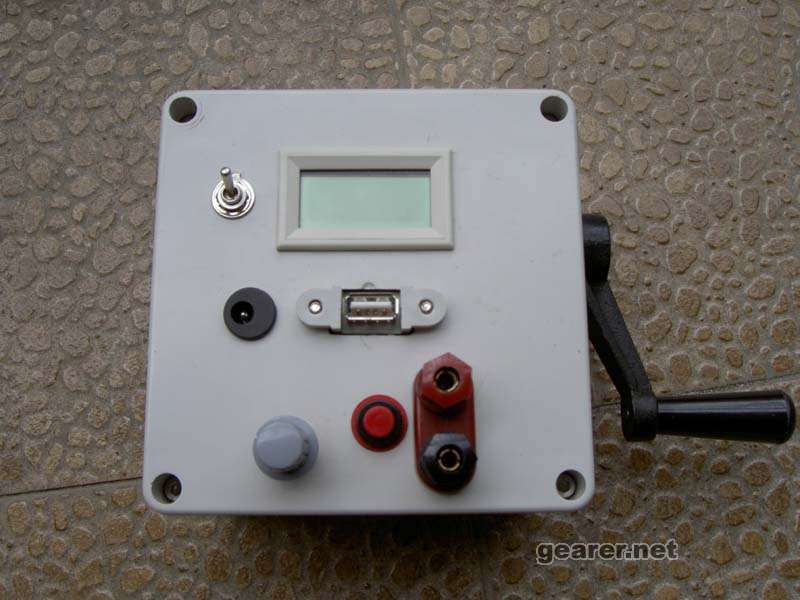

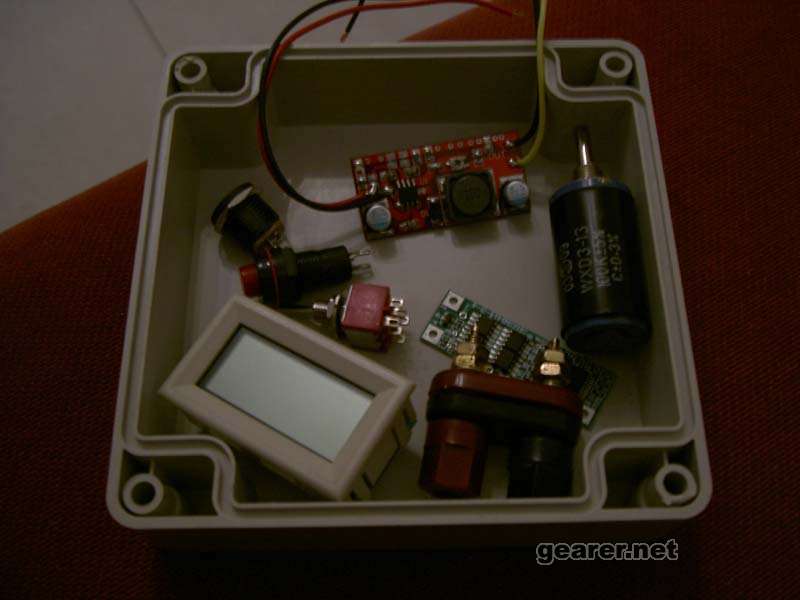

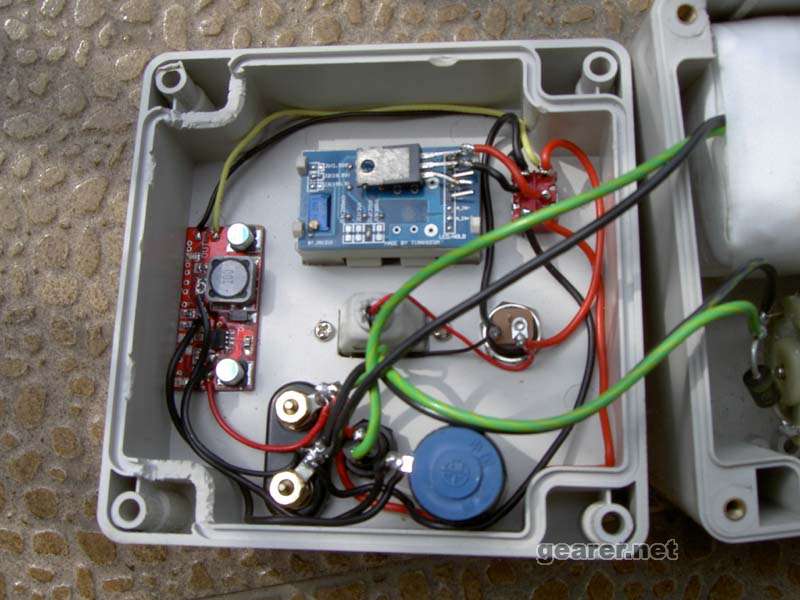

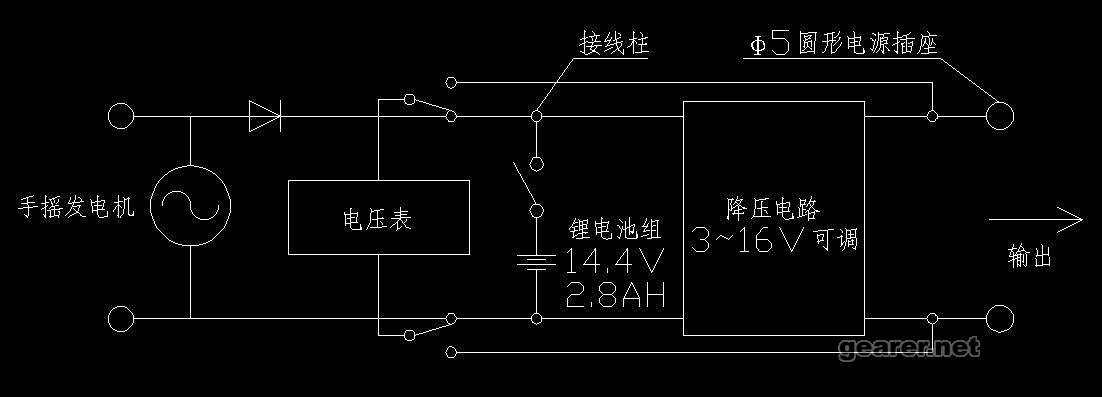

主要材料都购于淘宝网，包括减速电机、塑料密封盒、DC-DC模块、锂电池、锂电保护电路、电压表、可调稳压电路板。具体参数如下：

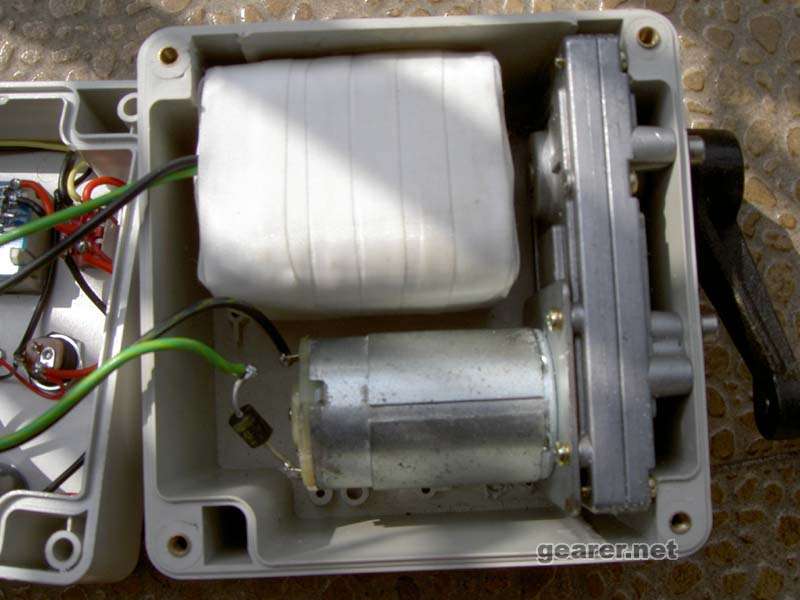

（一）减速电机：额定电压24V，实测转速90转/分左右。用长一点的摇把在16V时实测输出电流约1A（电机不烫），曾经有摇出2A的峰值记录。

（二）防水密封盒：120×120×90 mm。

（三）锂电池：4节26650串，容量2.8AH左右。

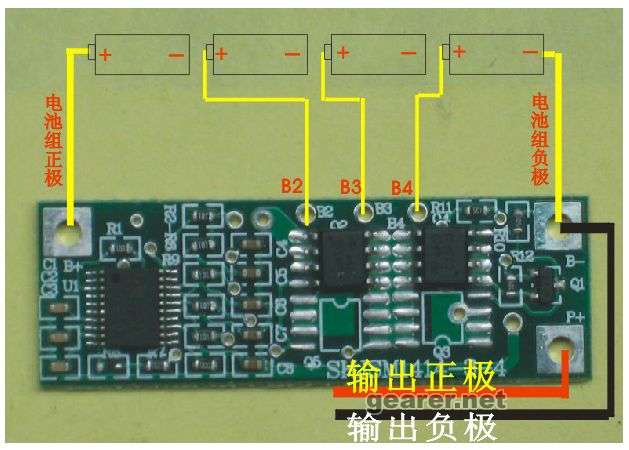

（四）锂电保护电路：单节上限电压：4.3v±0.05V，单节下限电压：2.5V±0.05V，最大工作电流：8A，最大瞬间电流：12A，尺寸：45×15×5mm。

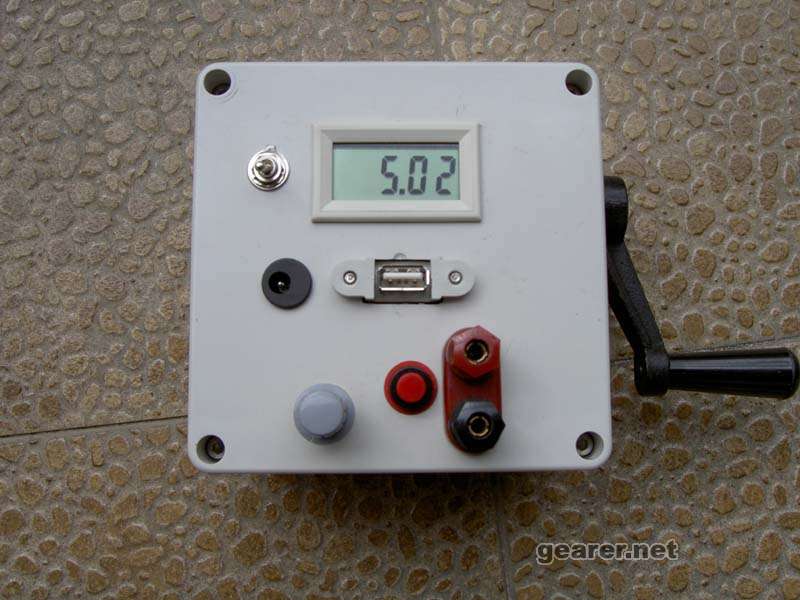

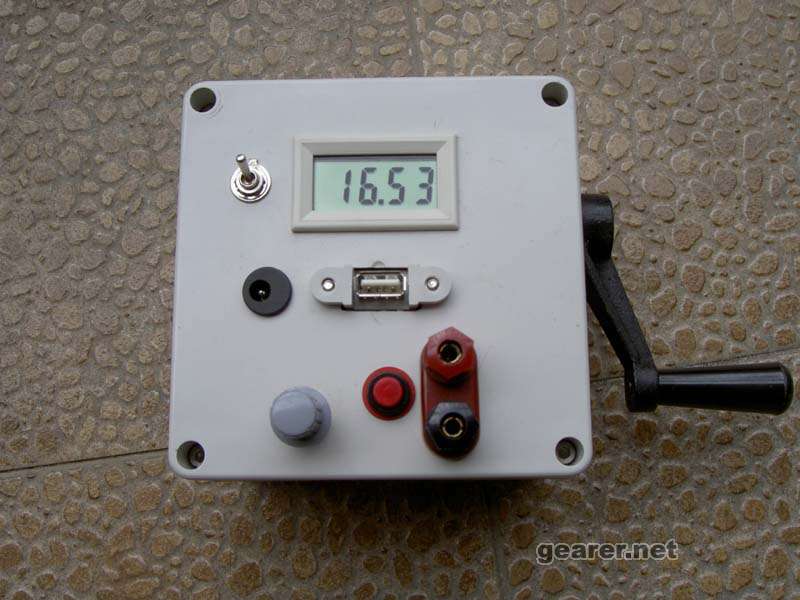

（五）电压表：测量电压0-20V，工作电压：2.5-7v（另购7805用于表头供电），工作电流：<5mA，外型尺寸： 48×29×18.5 mm，准 确 度：± 0.2%。

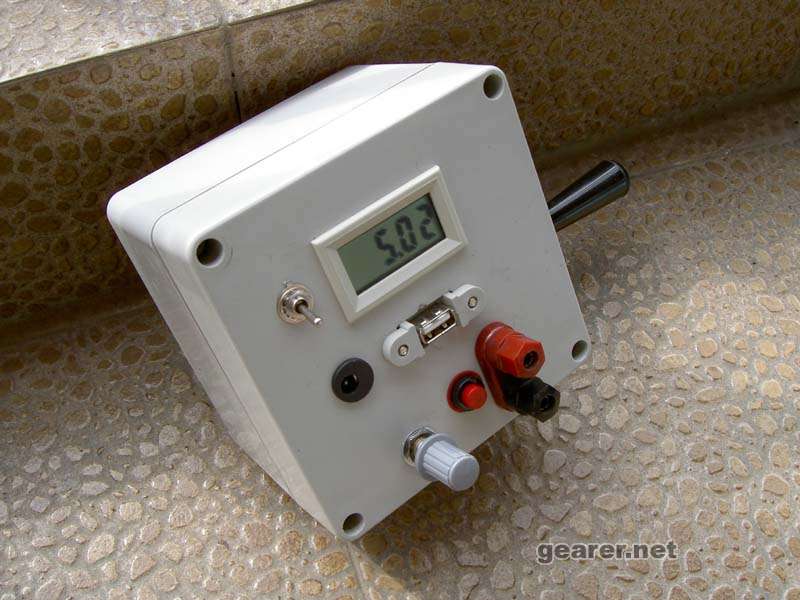

（六）DC-DC模块：降压电路，尺寸，44×22×7.2 mm，输入4-26V（成品输入端滤波电容是16V的，需更换）,输出电压可根据需求来任意调整（输出总是低于输入端1.55V），电流最大3A，常规使用推荐 2A，效率94%-96%（估计有水分，压差大时不可能这么高），输出带短路保护。电路静态电流是5MA，电路第7脚为使能端，当使能端为低电平的时候，电路静态消耗6UA。

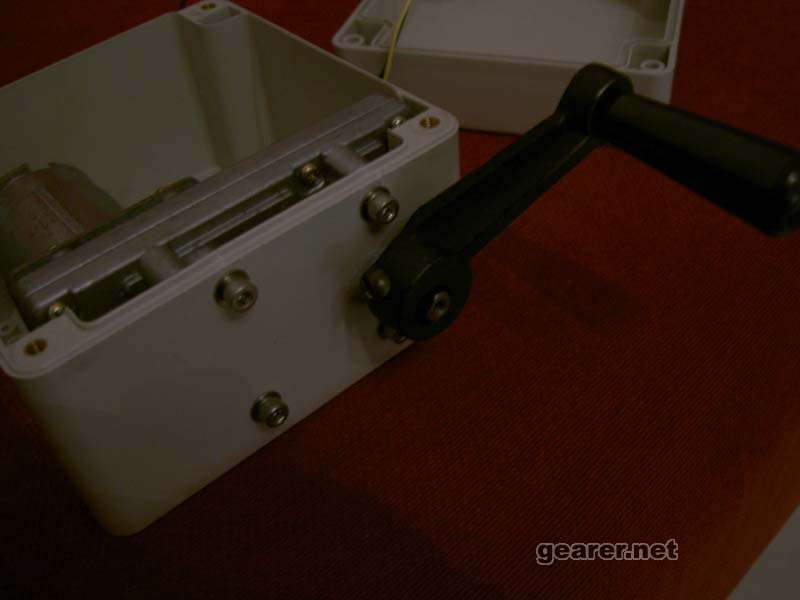

（七）小摇把：长约60 mm，手摇绕线器上拆下来的。

（八）开关及其它小配件：本地自购。导线粗的是200芯镀银音箱线，细的是车模用硅橡胶绝缘导线。

（九）缺点：1、不防水。2、在输出电压小于2.5V时，电压表不能测量。3、无平衡充电功能，电池多次充电放后容易造成特性不一致。4、重量不轻，家里没有秤，但估计不会低于1公斤。5、电压表少一个开关，在电池充放电过程中，电压表都是开着，按最不利的10V压降考虑，将有0.05W的功率损耗。6、减速电机有噪声，摇起来呜呜的响。

痛苦的小猪

赞，
加多个发条组啊
都到这地步了，加多个发条组

彩云指南

不懂电的飘过，老唐，你太强了

ski

这个很不错！LZ 弓虽
我买过一个和LZ一样的 DC-DC 降压模块用在我的太阳能充电板上，很不错的东西。

行雨路

强人啊！不顶不行了

摇摆

我不懂，但觉得很强，居然还有液晶屏！！

mc鲁迅

老唐总是这个苏联风格

鸡肚皮

弓虽得一塌糊涂

爱水电

好处就不用说了，有个问题：
元器件选择不够精良，导致整个设备效率低下，这样10W的输出功率的设备即使损耗很低也不是一般人所能负担。
储存和充电负载用锂电池容量过于庞大，似乎没有必要，出行前可充足的电能非常高，4节26650容量应该超过40WH。就是说，如果这个容量的电能用完后，想再次充足要在额定转速下持续工作超过4小时才行，而且还不算机械和电路损耗，也必须保证电池有持续的等电荷充电性能。假如上述条件可以满足的话，至少需要一个班的战士轮流上阵，每人持续工作两分钟，必须保证每分钟90转的转速，然后轮换休息，直至4小时为止...到时全班战斗力估计为零...

流浪的土豆

赞同水电的分析.我的做法是采用大容量聚合物锂电,用前冲好电.

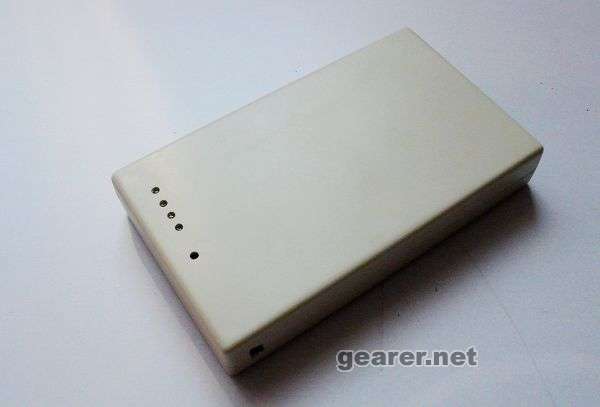

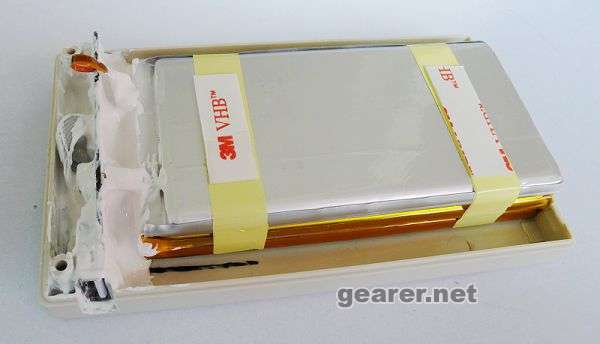

3块3AH,并联使用,合计9AH.使用一块DC-DC,可以完成冲电保护,升压功能.带4颗LED,可显示电量.内部使用703硅胶密封,落水后关键部件不会损坏,但USB接口无法实现防水.
