Originally posted by 看见野玫瑰 at 2006-4-4 03:38 PM:
我也没看明白，这个加速器在燃烧性能上有什么特点，工作原理是什么？水电有时间给大家讲讲吧。
关于加速器4号的设计构想，大家问得太多，扛不住了，还是老实交代了吧！呵呵～：
传统内燃式烟筒结构的酒精炉设计思路是对的，但是国内外的DIY爱好者针对此款炉具设计的不足之处缺乏有效的解决办法。具体来说有以下几个弱点：
1 几乎全部采用侧孔或者下面进气法，空气顺着被加热的蒸汽向上自然混合，对燃料液面几乎没有影响。
2 几乎全部采用中间孔喷火的设计，火柱相对较小，瓶颈效应明显。
3 不论采用的是酒精上注入法，下注入法，环状加注法；空气采用下给法，还是侧给法。都造成炉子设计较高时，燃烧效率才会大，无形中增加了炉子的设计难度。
4 酒精蒸气被空气部分冷却后，在这类低低功率的炉具设计上更加加重了燃烧效率的不足。
5 有效的预热金属面积不足，不能达到有效的预加温效果。
我设计的加速器4号原理上和大家差不多，只是能全部解决以上的问题。感谢前辈们的努力！

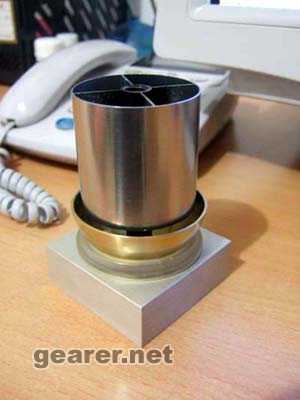

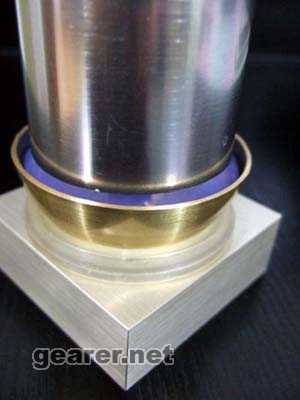

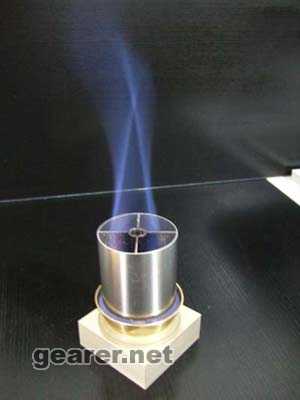

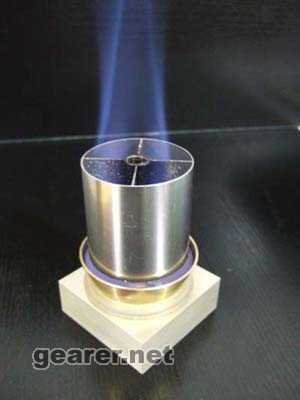

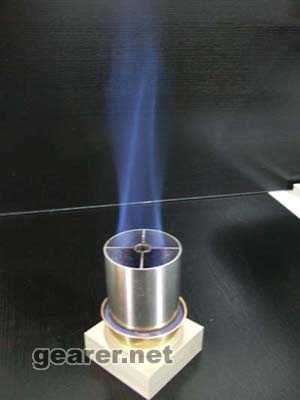

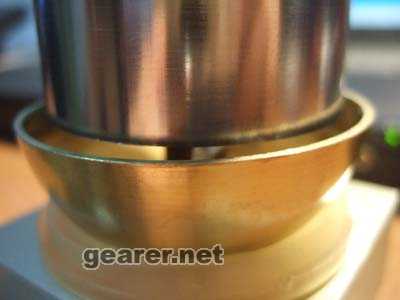

要说我有点贡献的话，那就是我首先采用的方式是受负压吸引被吸入的空气是直接向下的。因为不用打孔的设计，阻力也很低，空气能直接以很大的速度冲击液体酒精表面，这对加速气化的过程十分有利，贴近液面的温度就已经很高，从图上看是淡蓝色的高温火焰。经过火道的加速燃烧，出口处温度极高，燃烧的声音和酒精喷灯很相似。上面的处理再加上火孔大（炉子直径有多大，火孔就有多大），燃烧路线长，混合气不被酒精蒸气冷却，火筒的大面积全金属设计（注意中间的十字形结构），自然会有好的结果。
因为设计考虑比较久了，几乎没费什么劲就取得了很好的效果。
不足之处，大家拍砖！

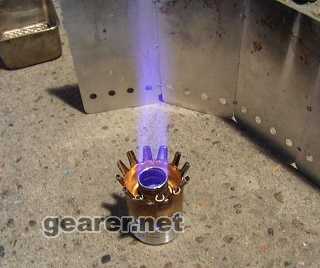

那个有名的日本酒精炉网站挺有意思的，包括下面两张图片都是这类的设计，单独的那个比较成功！烧开500毫升水6分40秒（28度时测试）。那张多的照片中左边那个最高的设计是个失败的设计，那个小鬼子百思不得其解问题出在了那里？呵呵～
[ Last edited by 爱水电 on 2006-4-4 at 05:23 PM ] |
