新产品和思路

痛苦的小猪

慢慢来,都别急
有的设计很前卫不那么容易接受
有的还是实验产品或概念产品
不一定会市场化的

[ 本帖最后由 痛苦的小猪 于 2006-6-30 11:21 编辑 ]

痛苦的小猪

大多数帐篷的设计目的都是要把风拒之门外，而The North Face公司的新款Spectrum 23却偏偏要把风请进来——从前门请进来，再从后面把它赶出去。造型奇特的顶棚能够将风引入顶部的风斗并穿过帐篷，这使得Spectrum能在速度高达58米/秒的狂风中屹立不倒，创造了新的记录（之前的帐篷抗风记录是45米/秒）。这种帐篷的诞生也有些偶然：为了改善经典的Tadpole帐篷的通风性，The North Face公司的设计师花了1年的时间重新进行了设计，并与来自韩国的帐篷支杆生产商DAC一起对试验样品进行了风洞测试。当他们测试带有“风斗”的设计方案时，惊奇地发现从顶部流过的气流能帮助稳定帐篷的姿态，抵消要将帐篷掀翻的风力。在狂风中，大多数帐篷最后都会因为支撑杆断裂而坍塌，而Spectrum即使到达极限的时候，也只是连接绳绷断，而支撑杆仍完好无损。最令人吃惊的是一顶如此坚固的季帐篷的重量却只有1.9千克。The North Face公司目前正在计划将这种风斗设计加入到其产品线中的其他帐篷上。明年春天上市 260美元 thenorthface.com

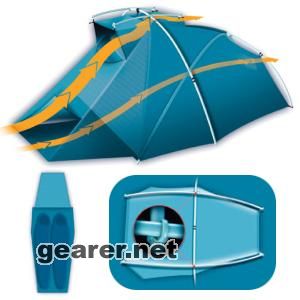

如何抵御狂风
能从帐篷里面打开的风斗保护着里面透气网眼面料的内层。强劲的风被引导进风斗之中，在吹过的同时对帐篷产生一个向下的压力，然后再从风斗后部的开口吹出去。从这个管道中通过的风同时还会对帐篷的顶部产生一个支撑力，使它不会被周围的风压扁。如果要改善帐篷内部的通风情况，只要卷起帐篷前庭处靠近地面的风裙，微风就会吹进帐篷，然后从后部的另一个小通风口流走。

俯视
超大空间
Spectrum 23的内部面积有2.6平方米，足以躺下两个身高1.88米的成年人。0.56平米的帐篷前庭空间足以用来放下潮乎乎的背包和沾满淤泥的靴子。

风斗内部
1两个虽然很小却非常结实的铝制支杆连接器被The North Face公司称为“纳米关节”，它们支撑起了风斗独特的结构。
2铝制主支撑杆的中间略粗（直径10.5毫米），而两端略细（9毫米），这种细微的变化令其得以弯成一个更宽的圆拱形，同时也能提供更大的头部空间。

[ 本帖最后由 痛苦的小猪 于 2006-6-30 21:06 编辑 ]

_白骆驼_

看过这个帐篷的风洞实验视频，是被整体吹掉的，蛮厉害的。
疑问是如果风夹雨的话，里面会不会湿？

darzui

如果风是从侧面吹过来的呢

kee

惊奇地发现从顶部流过的气流能帮助稳定帐篷的姿态，抵消要将帐篷掀翻的风力

这个这个好像不用发现，学过点物理的中学生都应该知道的力学知识

我的问题和4楼的XD一样

另外，我认为隧道帐篷的抗风能力肯定要超过这个类似汽车进气管的东西

dreamerz

那个风道是帐篷整体的一部分，这个地方的气流快，气压就相对会低，以至周围的大气压对其有整体的作用力。就如同飞机机翼的原理。
不过我这不过关的物理分析只是从理论上，而顶楼帖子里在许多细节上说的更清楚。

我的问题只是，这样的工作原理对稳定有效，但对于躲在里面的人是否适应的了呢？

symoon

疑惑1,后部2小杆承受了较大力量,不知道直径如何,若9MM,这个面积达到1.9KG还是有难度的,看形状起码需要8个脚钉,2-4个风绳钉
疑惑2,门厅外帐支撑要求很高,仅靠地丁...
疑惑3,就算不考虑侧风(侧风性能应该很差),正向风向的俯仰角也应该极大影响抗风性能

骆驼帅哥可以考虑把视频发来看看,TNF主页貌似没找到

_白骆驼_

我来找找看。

md，需要的时候找不到了，晕！

[ 本帖最后由 _白骆驼_ 于 2006-6-30 20:40 编辑 ]

dreamerz

图解下方的空气流动示意是为了什么呢？
缓解风速过大情况下呼吸困难的问题吗？

痛苦的小猪

原帖由 darzui 于 2006-6-30 09:20 发表
如果风是从侧面吹过来的呢

选对方向,风应该不会从侧面吹过来

dreamerz

muter兄的看法：

风斗对稳定帐篷，减小下压力有极大的帮助

这确实是一个很妙的设计，
以前没往这方面想过．但是，这种结构对付４５度和９０度来风会怎么样呢？感觉象是实验室里的东西．

痛苦的小猪

原帖由 _白骆驼_ 于 2006-6-30 08:00 发表
看过这个帐篷的风洞实验视频，是被整体吹掉的，蛮厉害的。
疑问是如果风夹雨的话，里面会不会湿？

有可能的,当风斗设计得比较好的话,进水的可能性就不大了

[ 本帖最后由 痛苦的小猪 于 2006-6-30 11:12 编辑 ]

痛苦的小猪

原帖由 dreamerz 于 2006-6-30 11:01 发表
图解下方的空气流动示意是为了什么呢？
缓解风速过大情况下呼吸困难的问题吗？

必须有两个流速不同的风才能制造压差呀,其实这个设计的核心也在这.
另外就是利用风斗充气的原理减轻了对骨架的压力.这个很容易理解了
在帐内的风速应该不会引起呼吸困难的

[ 本帖最后由 痛苦的小猪 于 2006-6-30 11:19 编辑 ]

痛苦的小猪

说原理几乎可笑,
1,风口进风量,大于账棚各点的漏风量,形成内外压差.在账棚上形成向外的压力,和充气娃娃的原理是一样的
2,设计适当的话可以使风速越大,内外压差越的.骨架几乎受不了什么力.所以不会垮

GRAYKNIGHT

总觉得这种日常用的三季帐~~~~用上这个设计是不是有点画蛇添足~~~尽管对改善头部空间和增加透气性是确实挺有帮助的~

痛苦的小猪

我看来这设计的主要用途还是在减轻重量上的.
众所周知常规设计为了抗风,骨架必须有相当的备用强度．代价当然是重量了
这个设计可以减轻这部分的重量
当然抗６０Ｍ／Ｓ的风确实没必要，时速近２００ＫＭ呀
我不太可能遇到这样的风
呵呵

爱水电

不知道大家玩过运动风筝没有？这种设计在风筝领域只是一个很普通的设计而已，航空领域亦然。问题是，风筝及其他飞行器的进风口永远是指向来风的方向，所以这个技术用在风筝上是一个很成熟的设计，可以起到稳定姿态的作用。

帐篷怎么解决迎风的问题？也让帐篷随风向而转动吗？技术上处理很简单，只是第二天起来，每只驴都像喝醉酒似的恐怕连路都走不直呢。。。

废话少说，总的来说这是个纸上谈兵的商业化炒作，而不是成熟的技术革新！

dreamerz

隔行如隔山，所以说现在不光要专业人士，更需要各领域复合型人才嘛。

水电，你说的比较含蓄，我地不是很明白......

盲目HAPPY分子

水电的意思似乎是指柏努利定理，通过气流的压力，把帐篷往地下压。
第二句意思就很明白了：这种稳定方案只有正对风的时候有效。

云里雾里

看帐篷的结构是上方气流快下方气流慢，显然是对帐杆有抬升作用，否则如果是向下压，那帐杆岂不坏的更快。
