最近更新★★★超级酒精喷炉3.0-多项改进★★★

酱铺

酱铺

[ 本帖最后由 酱铺 于 2006-8-11 23:10 编辑 ]

温柔一棍

你好酱铺：我感觉你的炉子火焰不好的原因是酒精蒸气与空气没有很好的混合，你可以在蒸发器的顶端打上几个非常小的孔试一下，让酒精蒸气与空气充分地混合，效果应该要好一些。明天我也去卖两桶饮料喝喝，然后作一个试验，看看效果，交流交流？

温柔一棍

原帖由 温柔一棍 于 2006-8-12 01:30 发表
你好酱铺：我感觉你的炉子火焰不好的原因是酒精蒸气与空气没有很好的混合，你可以在蒸发器的顶端打上几个非常小的孔试一下，让酒精蒸气与空气充分地混合，效果应该要好一些。明天我也去卖两桶饮料喝喝，然后作一个 ...

        忘了说打孔的位置，打孔的位置咱应该在顶端的侧面，这样酒精蒸气可以更好的与空气混合，燃烧效果才可以更好。只是设想，不对的话请你批评。

酱铺

谢谢棍棍回复

理解你的意思，觉得你说的很对。。

我也考虑要增加蒸发器上部的喷射孔，减少气化量。。改变空气和酒精蒸汽的混合比例。

应该是有效果的。


现在的火焰比1.0已经改进一些了。。

晚上作了两锅米饭。。。不错。。挺方便。。

呵呵

勇敢的心

酱铺是纵火犯，鉴定完毕！
：D

卍卍明仔卍卍

大約知道原理.
入面d酒精經過氣化從下方出來後燃燒,
我想改為從中間高度走出來,
而生風進氣口底於酒精出口可能會有更好氣花效果. 而火又不會在入氣口出來

酱铺

又做了一些改进，
主要是把喷射孔上移，火焰看起来燃烧的很充分了。
另外只在炉体的一侧开了气孔。

晚上作了一锅稀饭，加100ml纯酒精，在中火的情况下，一升水烧开后，大约又小火慢煮了一个小时，火才熄灭。
下次上山，可以实用试试了。

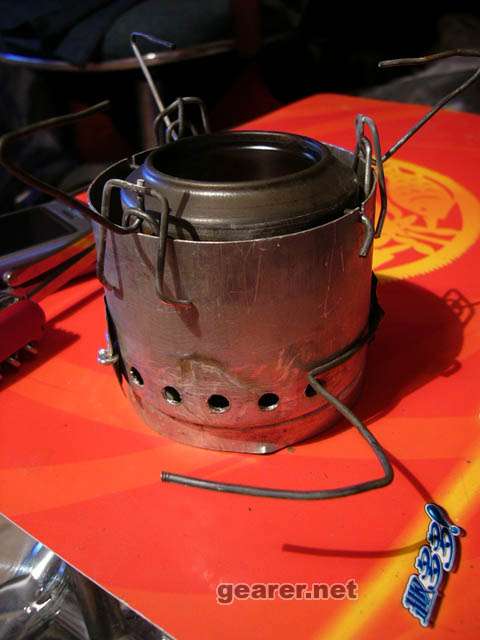

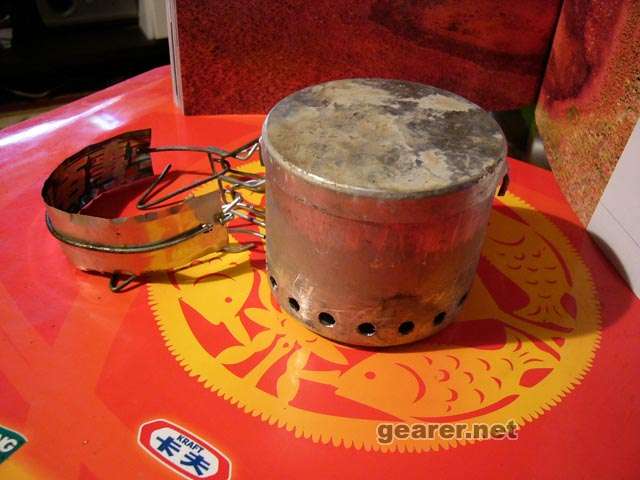

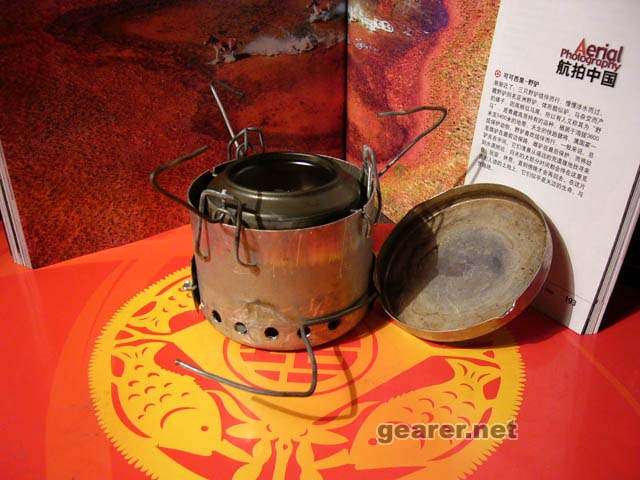

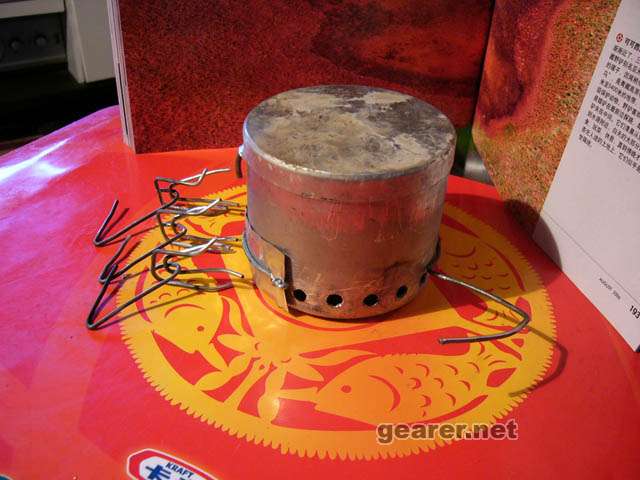

用了一个铝盒作炉体，总体是金属质感，有点现代派的味道。

酱铺

酱铺

Star_Member

原帖由 酱铺 于 2006-8-14 00:48 发表
又做了一些改进，
主要是把喷射孔上移，火焰看起来燃烧的很充分了。
另外只在炉体的一侧开了气孔。

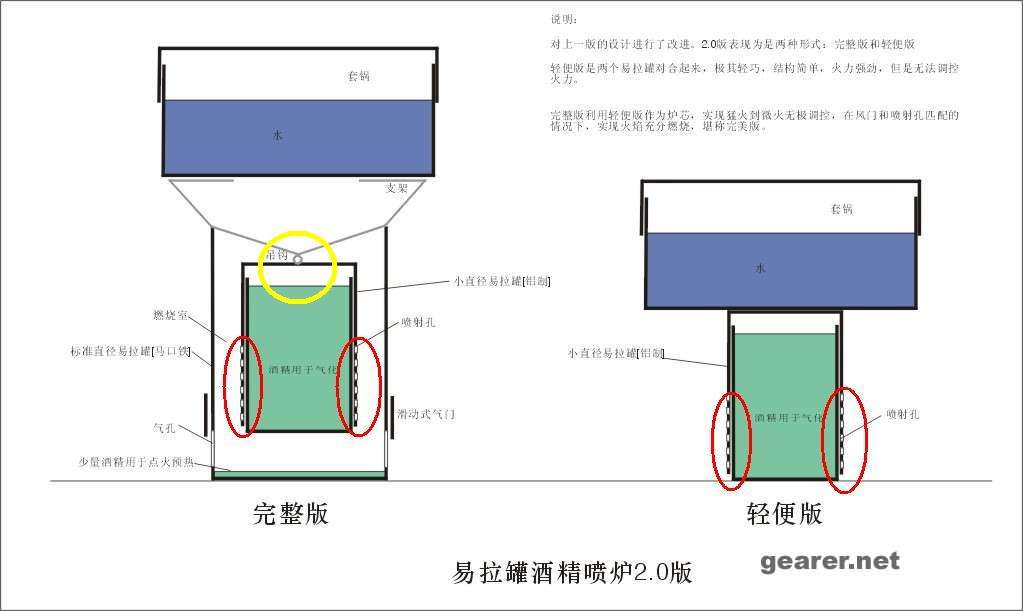

1。从设计图看，喷射孔有好几排之多，就是说要把喷射孔打的相~当~的密集么（见附件图红圈部分）？
2。如果 “1。” 成立，即，打很多很多喷射孔，其目的在于使酒精更好的与空气混合，提高火焰温度，对么？
3。2.0版，只在炉体的一侧开了气孔，目的何在？阻止酒精跟空气充分的混合么？这和 “2。” 看似有点矛盾哦~~
4。吊环部分怎么连接的涅（见附件图黄圈部分）？焊接？
5。强烈的呼唤改进后，“火焰看起来燃烧的很充分了”的片片~~~

[ 本帖最后由 Star_Member 于 2006-8-14 01:28 编辑 ]

酱铺

呵呵。。mm好认真哦。。

图基本上只是结构原理图。不是加工图。不能按图下料哦。。

首先要说明，这个设计和水电的风格不太一样，并不是依靠精密的调节，精密的燃料成分或精密的加速气化方式实现的。

它只是把传统的燃料预热气化，与空气混合燃烧等过程，用简洁的材料，简洁的设计，简洁的制作表达出来。

至于打几个孔，孔的大小，多少，加工的精细程度，或许会对燃烧产生一定的影响，但并不是设计的主要出发点。

我的孔只是用军刀随意地看着基本平均的“戳”了些孔孔而已。。可多可少。。基本平均，

几个炉子的孔有多又少，似乎孔的多少与气化关系不大，但是上下位置对气化影响较大

根据实际的实验，炉芯下部打孔，气化过快，而且容易从进气孔喷出火焰，

在炉芯的上部1/4以上，打孔似乎效果更好，气化速度适中，调节气门后，可以实现较完全的燃烧火焰。


另外在炉芯中加入适当量的药棉，应该也可以达到减少气化量，延长燃烧时间的效果，还没有测试。

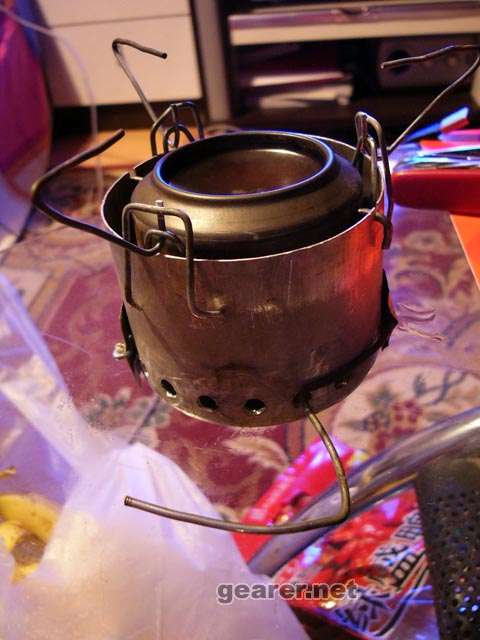

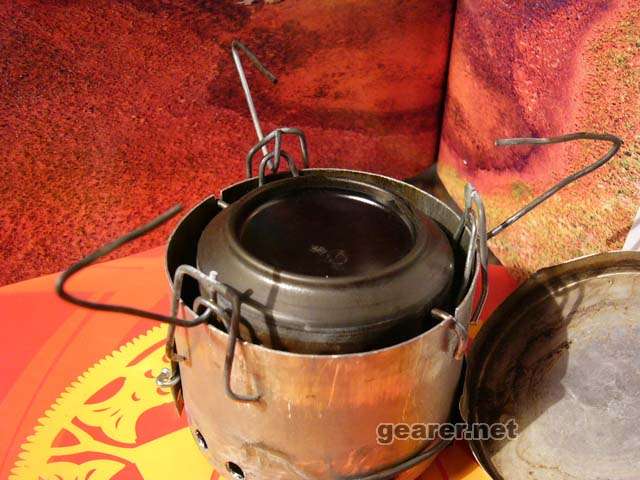

吊环怎么吊。。就不好说了。。没有标准答案。。。怎样都可以，最简单的。。拿个铁丝穿过来就好，搭在外炉体沿，
仔细观察一下图片，呵呵。。我就是这么干的。。总之要把炉芯固定在炉体的中心。

另外，充分燃烧主要出现中火的阶段，

火力过大，还是感觉浪费燃料，这点和爱水电的感受是一样的。

酒精玩完了，明天补充燃料，再发火焰的照片。。
呵呵。。发现好多人对火焰的颜色十分着迷哦，到底是玩炉子还是玩焰火哦。。。^_^



差点忘了，还有个问题。。关于炉体的气孔，只在外炉体的一侧打孔，
是因为在进气量已经足够的情况下，一侧打孔容易控制，
另外在有风的情况，可以产生风压，促进空气与酒精蒸汽混合。

我暂时就这么理解的。。谢谢回复。。^_^

[ 本帖最后由 酱铺 于 2006-8-14 02:00 编辑 ]

酱铺

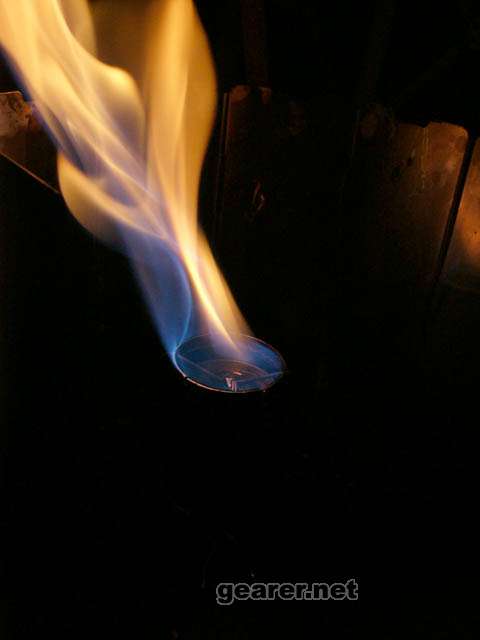

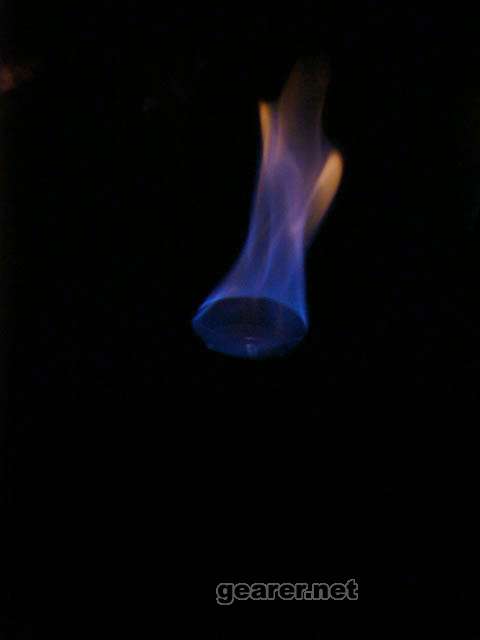

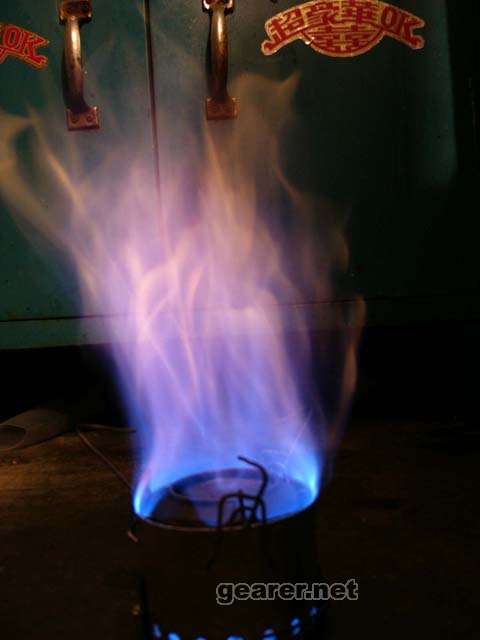

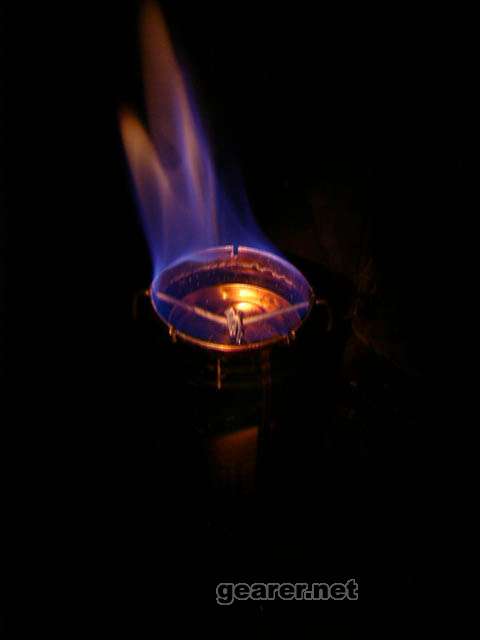

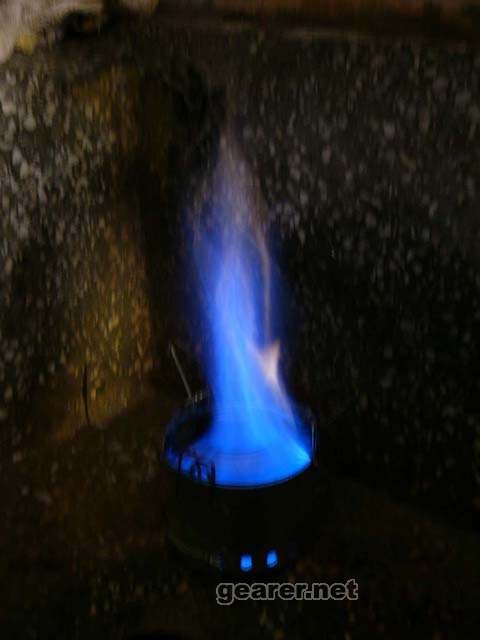

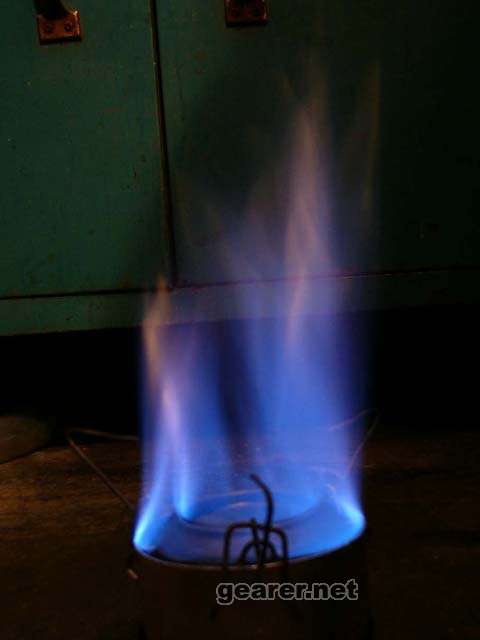

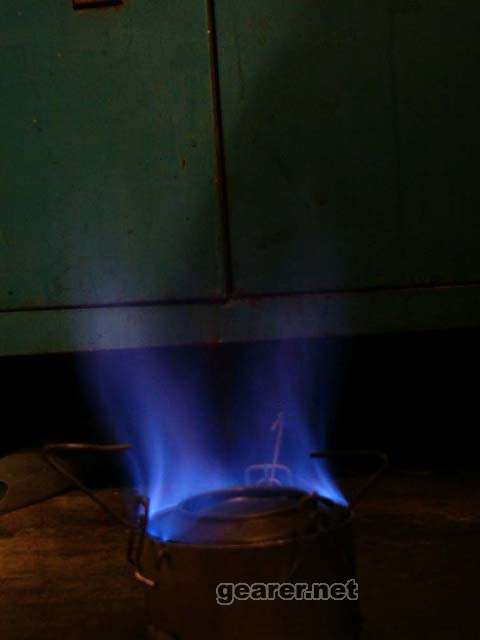

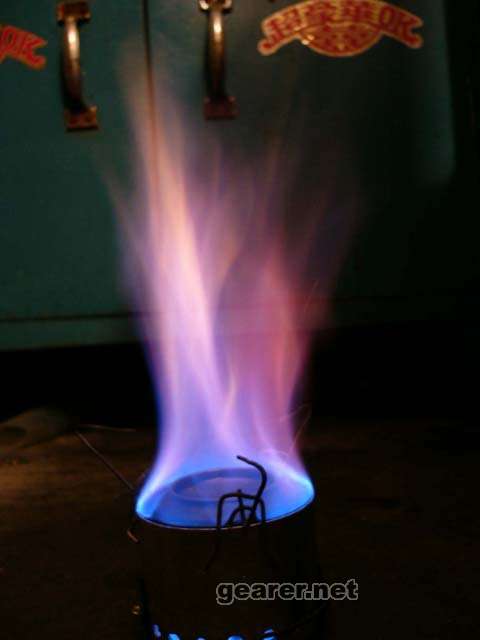

拍了一些改进版火焰的照片
以迎合Star_Member   mm的好奇心。。

呵呵。。不是十分漂漂。。凑合吧。。

[ 本帖最后由 酱铺 于 2006-8-15 01:10 编辑 ]

酱铺

酱铺

[ 本帖最后由 酱铺 于 2006-8-15 01:14 编辑 ]

爱水电

本帖子加精的理由是越到后面越精彩了,制作也在进步中!酱铺 要注意身体了!同时注意安全!

w13m

某酱,话说这炉子在野外用火力是不是也太猛了点?惊人啊!

盲目HAPPY分子

我有点担心的是，火焰是否有可能失去控制逸出。
引起火灾就不好了。

酱铺

感谢教主加精和慰问
感谢各位弟兄的捧场。。

一定注意安全，安全第一啊。。。

mobius

小心气化室由于压力过大,盖子飞起来,就变火箭了.
