多功能酒精炉出台，加速器8号蜗牛版！

爱水电 · 发表于 2006-8-9 02:47

这就是前些日子露过面的那个号称是焖米饭的炉子，由于可以预先设置火力输出，所以灵活性比较大。
今天焖米饭先不讲，尽管这是蜗牛版名称的由来。

加速器8的适用领域：
1 焖米饭
2 小火炖肉
3 快速烧开水
4 煮方便面

今天先看看结构和大功率烧水的情况：

爱水电 · 发表于 2006-8-9 02:48

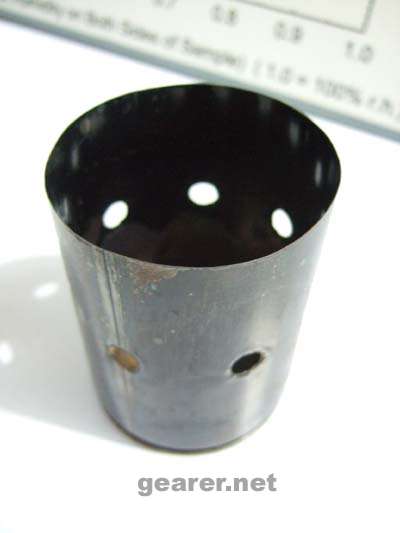

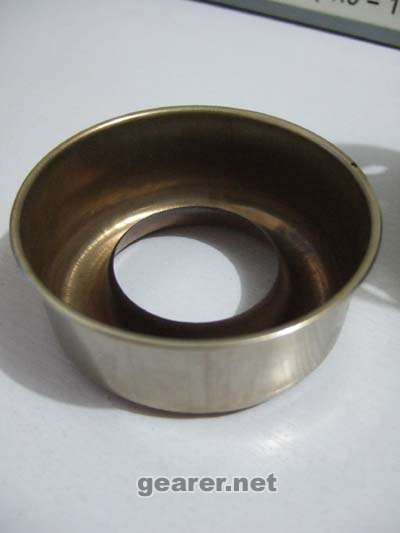

结构分解：

爱水电 · 发表于 2006-8-9 02:49

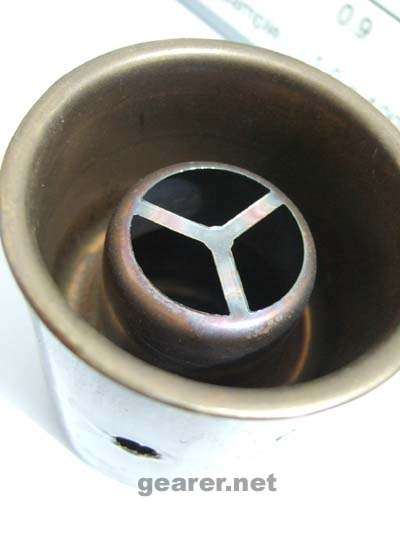

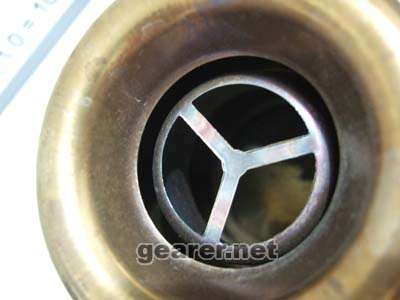

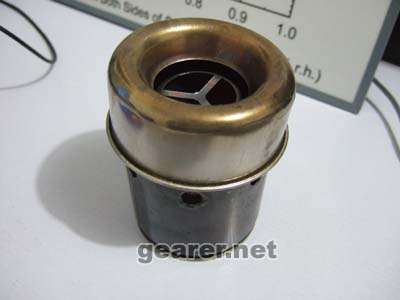

组合后细部：

爱水电 · 发表于 2006-8-9 02:51

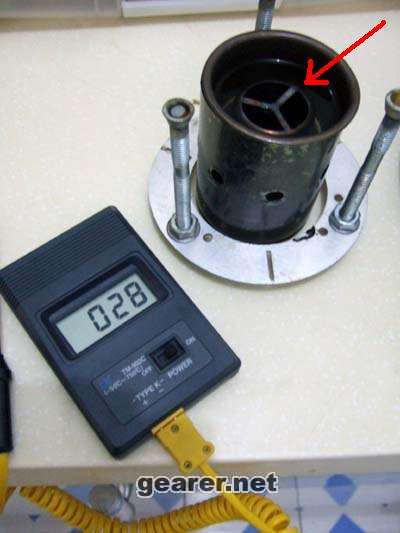

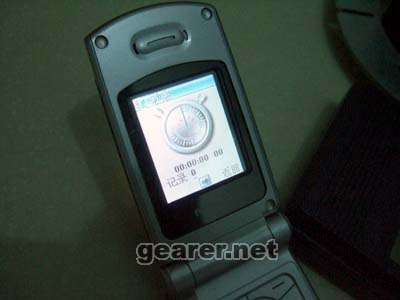

测试工具：

爱水电 · 发表于 2006-8-9 02:54

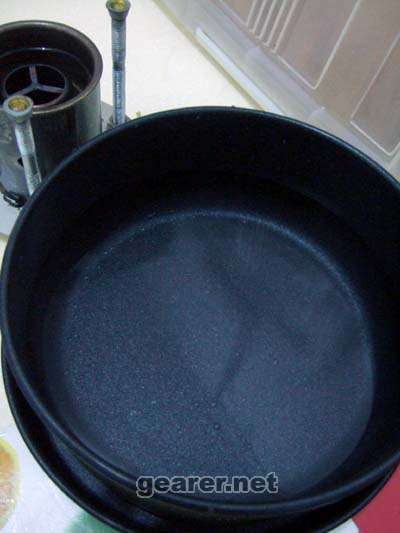

1000毫升自来水，水温和气温都是28摄氏度！

爱水电 · 发表于 2006-8-9 02:56

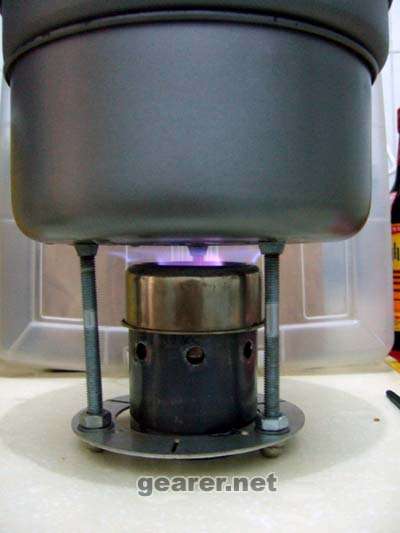

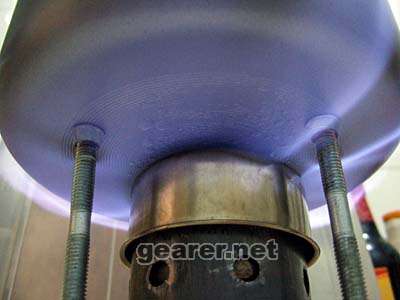

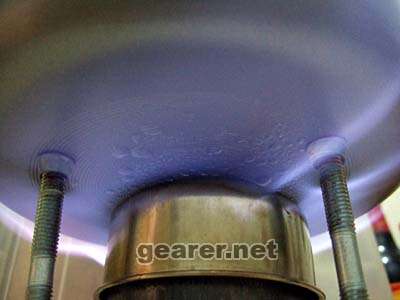

燃烧过程中，Karrimor厚铝锅的下面有燃烧后的水汽在锅底凝结！

Star_Member · 发表于 2006-8-9 02:57

水电的沙发不容易啊！理解消化中。。。

爱水电 · 发表于 2006-8-9 03:00

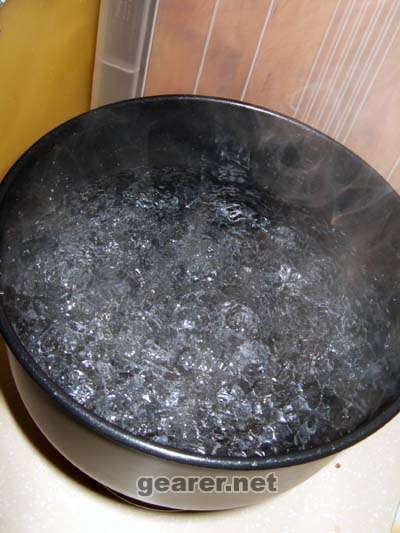

4分30秒整整一升水完全烧开，和普通的气炉差不多了，呵呵～

爱水电 · 发表于 2006-8-9 03:05

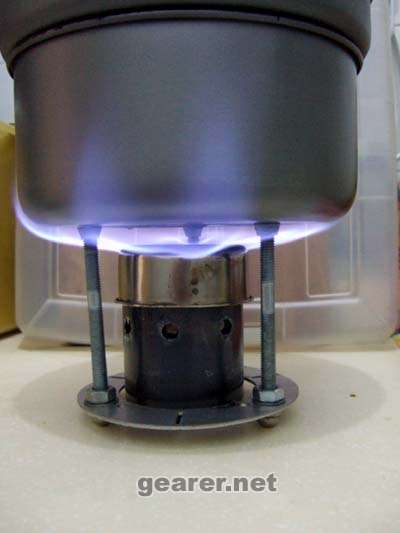

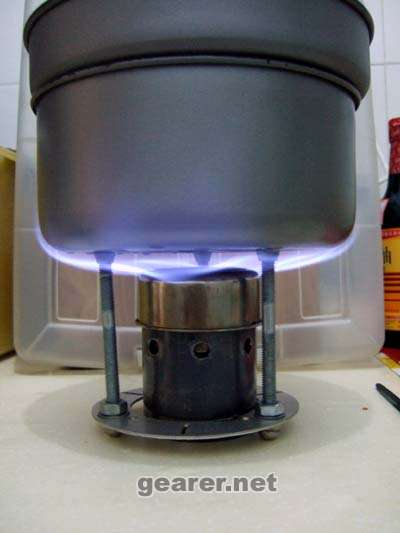

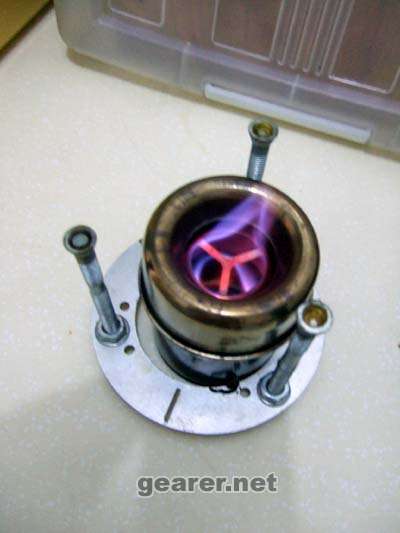

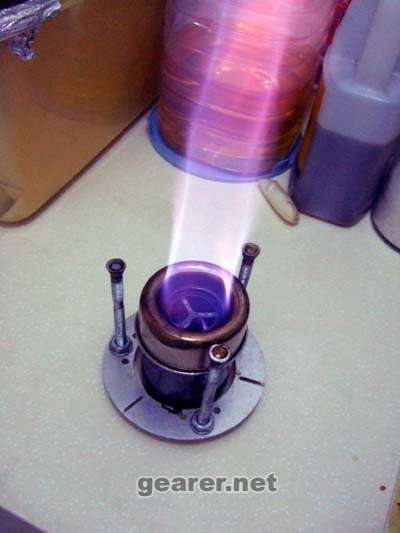

几种火焰对比：
1 正常火焰
2 小火力
3 小小火力
4 微火力

爱水电 · 发表于 2006-8-9 03:08

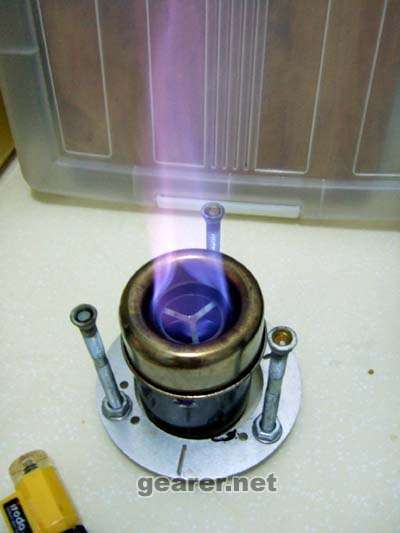

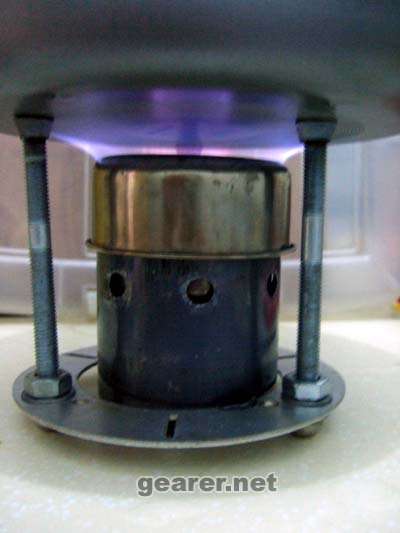

注意一下下面燃烧室里的火焰：

Star_Member · 发表于 2006-8-9 03:11

1。原理：测孔进气冲击液体表面，造成迅速气化？4号是全开放式，8号是开孔式，那么8号应该比4号气化慢很多？

2。想不出来怎么调节火力大小的，期待水电给讲讲^^

爱水电 · 发表于 2006-8-9 03:14

先看个大概吧！
一共用了大约50毫升酒精，烧了6分钟！
今天先睡了，有空再继续～

巴郎 · 发表于 2006-8-9 08:45

不错啊，不知水电兄有没有考虑商品化啊

ericya · 发表于 2006-8-9 09:57

原帖由 tomoro 于 2006-8-9 09:27 发表
怎么想都想不明白怎么做到的~~~~~~~~~

酒精炉真越来越有趣了

同感，再发展一下，我们以后一般性的出门就带酒精把，把不环保的气罐淘汰了（指的是空罐的问题）。

[ 本帖最后由 ericya 于 2006-8-9 09:58 编辑 ]

zhangminchao · 发表于 2006-8-9 10:46

图上看，那个槽里有酒精，是不是用来预热的？

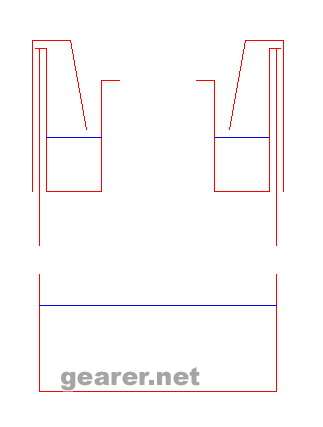

我看图画图，画了个结构示意图，下面是一圈进风口这是没有疑问的，问题是上面的两个东西套在一起，里面的空间是不是用来集热加速酒精表面气化的,但是预热的酒精烧完了以后怎么办?
火焰的大小怎么调解?
一大堆疑问阿~~~~

pingal · 发表于 2006-8-9 10:58

猜一下，那个不叫预热盘，这个炉子燃烧至少得分两个阶段

初期：大火，由Side Burner里面的酒精燃烧给上层燃烧盘预热，使得上层酒精充分气化燃烧，同时下层酒精通过烟囱作用也获得充分燃烧，此时Side Burner中酒精液面应较高

后期：小火，上层燃烧盘酒精燃烧完毕，由Side Burner单独燃烧加热

[ 本帖最后由 pingal 于 2006-8-9 11:07 编辑 ]

Star_Member · 发表于 2006-8-9 11:35

原帖由 pingal 于 2006-8-9 10:58 发表
初期：大火，由Side Burner里面的酒精燃烧给上层燃烧盘预热，使得上层酒精充分气化燃烧，同时下层酒精通过烟囱作用也获得充分燃烧，此时Side Burner中酒精液面应较高.

后期：小火，上层燃烧盘酒精燃烧完毕，由Side Burner单独燃烧加热

调节火力应该是可控的，不然就不叫调节了。努力想~努力想~努力想...>_<...

radio · 发表于 2006-8-9 15:03

怎么有的图片看没到呢？

jz2005q · 发表于 2006-8-9 16:58

爱水电真是太伟大了，我希望能标明开空与罐的尺寸；那几个零件的尺寸这样便于我们参与试验。

jz2005q · 发表于 2006-8-9 17:15

炉头应该是不锈钢材质的，好象是专门加工的不知道对吗？功率调节我认为与炉头内那个零件与进气孔之间的距离有关。
