户外发电机测试中

pidian · 发表于 2006-9-3 00:16

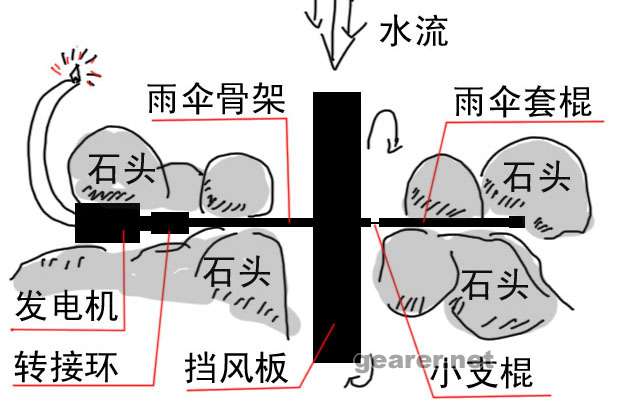

从春季到现在，大部分时间都在峡谷行走，一直想着利用水力来发电，前段时间整了个发电装备，没有称过总质量，略估1kg不到。有带到野外去做了测试，发现装备凑合牢固，就是带动发电机头的转速不快（水流斜坡为35-75度）。设想了提速方案，但一直没有找到合适的变速齿轮，该到五金店逛逛了。

[ 本帖最后由 pidian 于 2006-9-3 01:00 编辑 ]

pidian · 发表于 2006-9-3 00:18

pidian · 发表于 2006-9-3 00:21

pidian · 发表于 2006-9-3 00:29

pidian · 发表于 2006-9-3 00:32

快乐乌鸦 · 发表于 2006-9-3 11:38

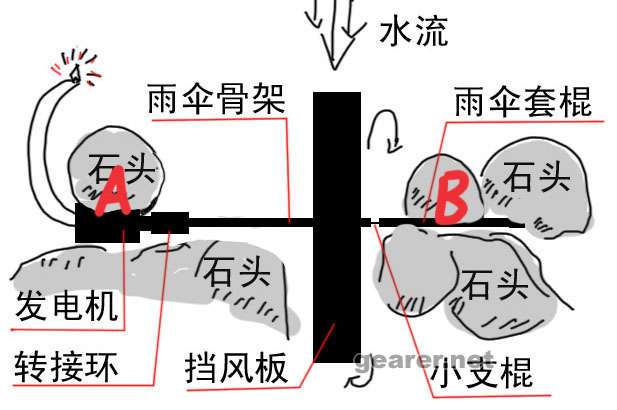

转轴和石头的摩擦功率损耗太大。
可以考虑两边设一个基座，
尽量减小传递过程中的能耗。

现在小水电也出来了。

风过留痕 · 发表于 2006-9-3 13:17

应该要处理好转速的问题,不然,电能够吗?

pidian · 发表于 2006-9-3 14:41

原帖由 快乐乌鸦 于 2006-9-3 11:38 发表
转轴和石头的摩擦功率损耗太大。
可以考虑两边设一个基座，
尽量减小传递过程中的能耗。

现在小水电也出来了。

pidian · 发表于 2006-9-3 14:47

原帖由 风过留痕 于 2006-9-3 13:17 发表
应该要处理好转速的问题,不然,电能够吗?

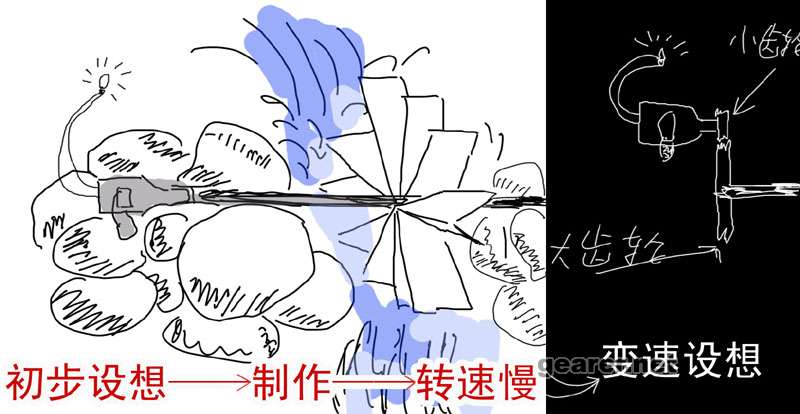

转速问题是有待改进，因为可以看到水冲击转轮，转轮转得欢快，但切发不出电来，8片转轮转一圈，相应的发电机一样转一圈，速度慢了。得整合变速问题了。

[ 本帖最后由 pidian 于 2006-9-3 17:21 编辑 ]

勇敢的心 · 发表于 2006-9-3 15:31

好啊，大制作啊，利用日常生活中可以利用的东西，好！

酱铺 · 发表于 2006-9-3 19:05

不错，是个很有意思的想法啊。

也许可以从发电机芯着手改进？

或许初期，先定位于自行车户外更实际些。

[ 本帖最后由酱铺于 2006-9-3 19:10 编辑 ]

盲目HAPPY分子 · 发表于 2006-9-3 21:00

这个思路有意思 :)
模型店不知道有没有卖变速齿轮组。
农村有看到小水力发电机，但是没有观察过结构

kee · 发表于 2006-9-3 21:28

单车发电花鼓一般6v2－3w，除了点个营灯没有多大用处，另外，转速上不去，连点灯都难

kee · 发表于 2006-9-3 21:30

建议LZ换个思路，改成轻便的风力发电，还是那些材料，不过适用范围更大，而且风车也可以用布代替，重量更轻

mkz · 发表于 2006-9-3 23:41

电力不足吧。。。
实际意义好像并不大吧。。。

天山马贼 · 发表于 2006-9-4 01:09

叶轮的效率太低了，而且直径太大，因为水的流速固定的前提下，粗略的看，直径越大转速越慢，当然，扭矩越大。
可以在保证扭矩足够的前提下减少一点直径。
小水电都是一个小涡轮而不是简单的叶轮。

[ 本帖最后由天山马贼于 2006-9-4 01:14 编辑 ]

不亦乐乎 · 发表于 2006-9-4 14:14

1) 变速齿轮组投资小见效快,应该装
2) 小时候科技小制做里有用半个乒乓球做风力计的风杯,这东西又轻又管用.
3) 要上速度的话，老式蒸气船式的叶轮可能不是最佳选择,风杯、螺旋桨好些。
4）风力发电更好玩些。可以就架在帐篷边的登山杖上，帐内用电，不用拉很长的电线。

酱铺 · 发表于 2006-9-4 15:05

3w是很诱人的功率了，
换算成5v的充电电压，就是600ma的电流

充4节aa电池只要2-3小时。

试试用半个乒乓球也许也可以，这样说不定就风力和水利两用了。

祝你成功！

kee
中级会员

积分 235
帖子 475
注册 2005-1-5
状态离线单车发电花鼓一般6v2－3w，除了点个营灯没有多大用处，另外，转速上不去，连点灯都难

[ 本帖最后由酱铺于 2006-9-4 15:14 编辑 ]

天山马贼 · 发表于 2006-9-4 15:26

的确可以考虑啊，如果能做到500g以下，就相当完美了。

酱铺 · 发表于 2006-9-4 15:52

受楼主启发，贡献一张草图，水风两用的。

关键在于制作一种柔性的可压缩的，轻型的涡轮，类似一种转的很欢的风筝尾巴。

用易拉罐做一个试试。。

呵呵

		自动登录	找回密码
密码			立即注册

账号		自动登录	找回密码
密码			立即注册

户外发电机测试中

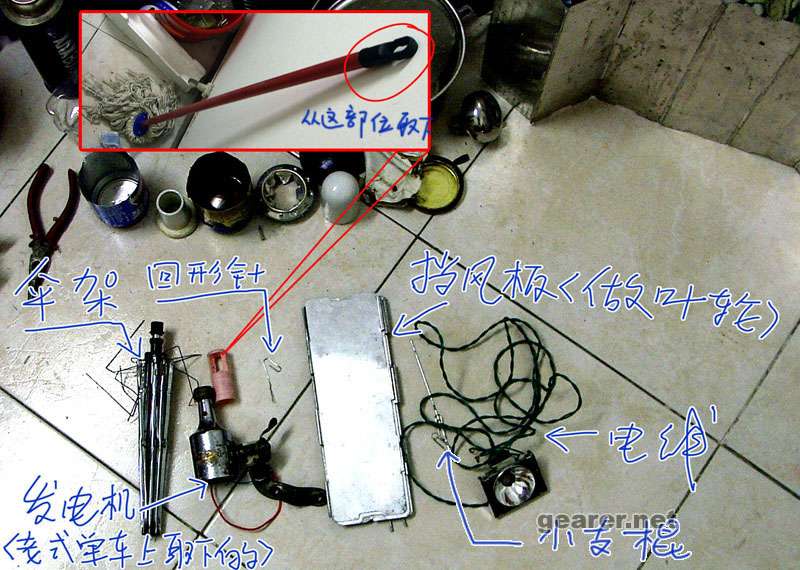

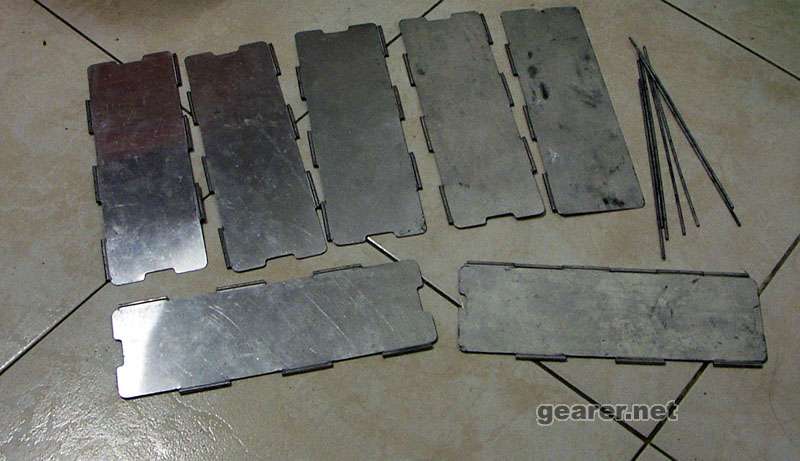

装备分解

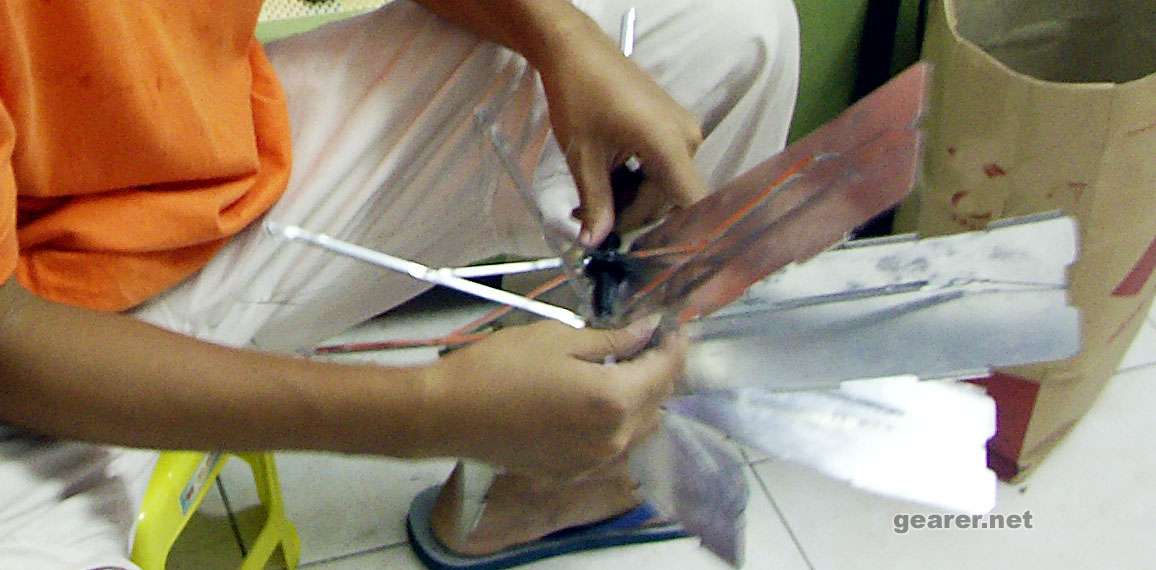

组装

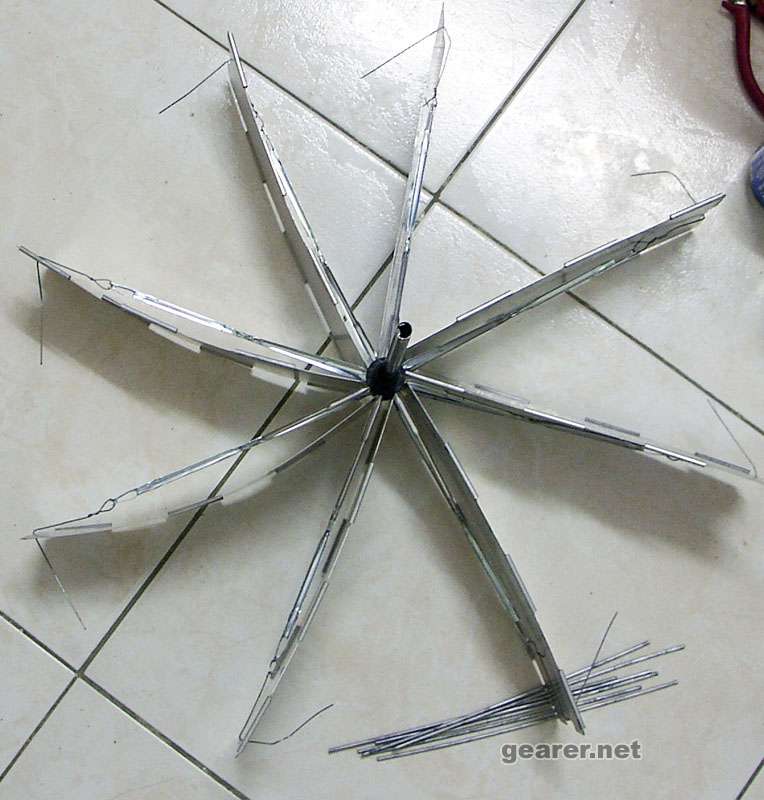

完成叶轮

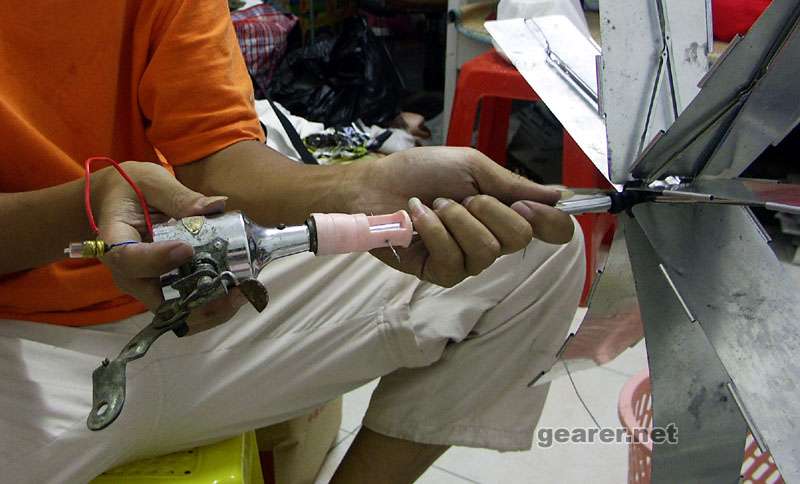

固定转接头
