户外发电机测试中

天山马贼 · 发表于 2006-9-4 16:47

这种设计，扭矩是个问题啊。

酱铺 · 发表于 2006-9-4 16:58

我的理解有些不同，
效率是核心，转速应该是关键
轻便灵活也是要考虑的。
扭矩如果很大，而转速上不去，其实意义并不大。

涡轮浆越长，转速应该越高，
如果可以直接提高转速，大扭矩的问题或许就绕过去了，适当的扭矩就可以了。

当然，只是个想法，出出主意。
楼主的想法真的很好，所以想帮帮忙。

b.t.w,俺家是塔城的。。呵呵

[ 本帖最后由酱铺于 2006-9-4 17:19 编辑 ]

酱铺 · 发表于 2006-9-4 17:35

http://auction1.taobao.com/aucti ... cf4e1a1006e19.jhtml

参考一下这个，本身就是带变速齿轮的

pidian · 发表于 2006-9-4 19:16

原帖由 kee 于 2006-9-3 21:30 发表
建议LZ换个思路，改成轻便的风力发电，还是那些材料，不过适用范围更大，而且风车也可以用布代替，重量更轻

单车发电花鼓一般6v2－3w，除了点个营灯没有多大用处，另外，转速上不去，连点灯都难

谢谢，根据实际经验，风力有以下弊端：
1.发电机本身每转一挡（三挡为一圈），本身有个较强的咬合力，可能是磁铁和外套铁的磁性在作怪，所以风力的牵引力对它来说会偏小，除非大的风轮。（考虑去除外套铁换为塑料……）
2.风的速度不稳定，对于这样的发电机来说，会呼明呼暗，大风可能回烧灭灯泡，受到外力限制大。

所以匀速水流较为理想。单车发电花鼓一般6v2－3w用于营灯正好。

酱铺 · 发表于 2006-9-4 19:23

是否匀速不应该是问题，总之需要稳压电路的。

如果有可能，风能还是很实用的。

pidian · 发表于 2006-9-4 19:25

原帖由 天山马贼 于 2006-9-4 01:09 发表
叶轮的效率太低了，而且直径太大，因为水的流速固定的前提下，粗略的看，直径越大转速越慢，当然，扭矩越大。
可以在保证扭矩足够的前提下减少一点直径。
小水电都是一个小涡轮而不是简单的叶轮。

考虑换小的叶轮，确实可以提速的。。。但如果整合变速器的话还是要大叶轮。因为这样的转轮力道会大些，大齿轮有能力带动小齿轮。

pidian · 发表于 2006-9-4 19:30

原帖由酱铺于 2006-9-4 15:52 发表

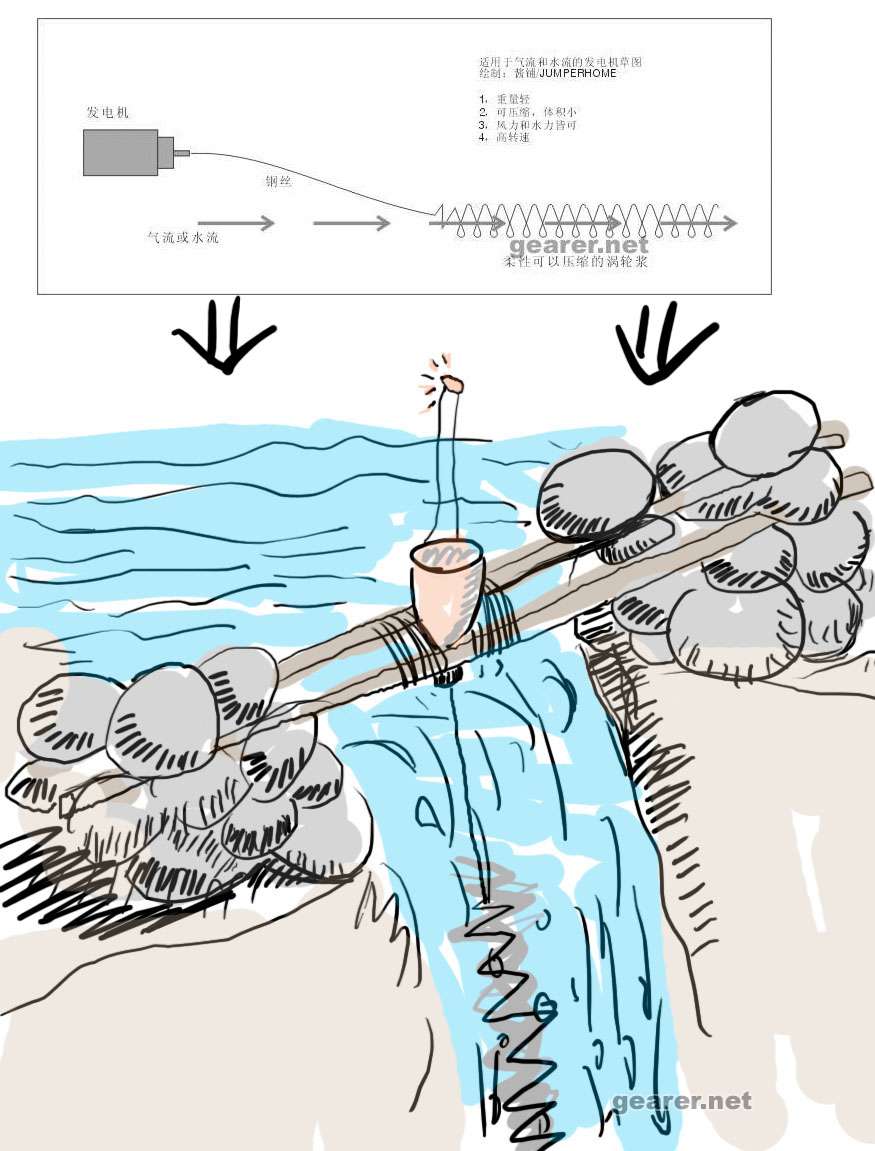

受楼主启发，贡献一张草图，水风两用的。

关键在于制作一种柔性的可压缩的，轻型的涡轮，类似一种转的很欢的风筝尾巴。

用易拉罐做一个试试。。

呵呵

感谢酱铺，这类型的制作比较容易实现。改天一定试下。

如图，换成垂直的水流冲击，可以达到最大的力量，如果速度可以达到，就可以省去雨架挡风板的转轮自重。

[ 本帖最后由 pidian 于 2006-9-4 23:41 编辑 ]

勇敢的心 · 发表于 2006-9-5 00:47

楼主画的图很8错的说！

kee · 发表于 2006-9-5 09:36

原帖由 pidian 于 2006-9-4 19:16 发表

谢谢，根据实际经验，风力有以下弊端：
1.发电机本身每转一挡（三挡为一圈），本身有个较强的咬合力，可能是磁铁和外套铁的磁性在作怪，所以风力的牵引力对它来说会偏小，除非大的风轮。（考虑去除外套铁换为 ...

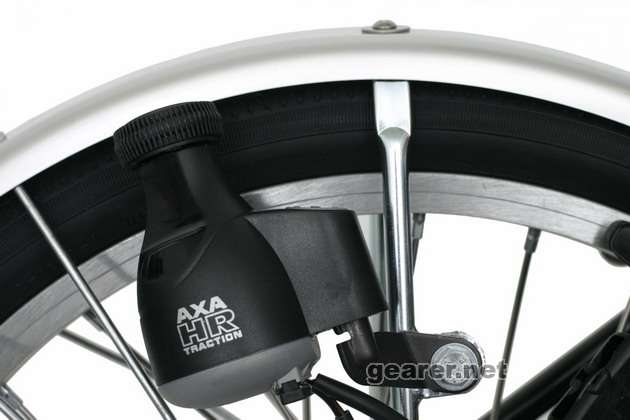

刚买了一个三洋的摩擦发电的电机，等收到了，做个风车试试

6V 2.4 W的，加上稳压电路，加几个电容，总重量不会超过1000g（如果风车设计合理）

kee · 发表于 2006-9-5 09:42

这个就是电机的转动部分，只要改成风车就可以了

盲目HAPPY分子 · 发表于 2006-9-5 10:07

呒，这个老话叫做“摩电灯”，过去用过国产的，要推动的力矩很大，水力、风力决计推不动的说。
不知道三洋的这个如何。

mobius · 发表于 2006-9-5 12:55

可以把手摇发电改造一下,加个发条进去,把手摇的动能储存在发条上,让发条持续匀速转动发电机.最起码可以驱动MP3,小音箱,营灯一类的设备.

另外俺不知道在野外,还有什么需要用电的.难道要背上本本联网打CS不成???

盲目HAPPY分子 · 发表于 2006-9-5 13:16

原帖由 mobius 于 2006-9-5 12:55 发表
另外俺不知道在野外,还有什么需要用电的.难道要背上本本联网打CS不成???

对讲机、手机、GPS……

酱铺 · 发表于 2006-9-5 15:51

如果24小时都可以获得5w以上的电能，当然可以考虑带win-xp的小本本了，
有600-800g的本本哦。

有了足够的电，
比方在长途跋涉，地形复杂的行程，你可以随时参考gioogle的3d地图，
沙漠中你可以获得水，高山上你可以获得热。
都是生死攸关的用途啊。

mobius · 发表于 2006-9-5 16:08

原帖由 盲目HAPPY分子 于 2006-9-5 13:16 发表

对讲机、手机、GPS……

如果临时救急的话,20块的手摇充电器应该够用了吧.

酱铺 · 发表于 2006-9-5 16:17

算算就知道了，
几分钟的人力发电常常不够用的。

本来这个议题就是探讨超前性的
也是diy的特点和意义之一啊。

[ 本帖最后由酱铺于 2006-9-5 16:18 编辑 ]

盲目HAPPY分子 · 发表于 2006-9-5 16:47

提到手摇发电，倒是想起来了，过去hsrhsr兄提到过这种微型手摇发电机，里面应该已经带有齿轮组了吧？楼主看看能不能用上？
不过功率可能不大。

mobius · 发表于 2006-9-5 21:51

你需要多大的力量驱动发电机,就准备需要准备相应强度的发条.
发条可以把很小的动能积累起来,持续均匀的释放.
如果发条结合齿轮组,就可以用很小的力量积累成强劲的动能.
当然了,省力的代价,就是得多摇很多圈.

kee · 发表于 2006-9-6 12:53

如果可以造出塑料太阳能电板，那我就在帐篷和背包上缝上

pidian · 发表于 2006-9-7 19:43

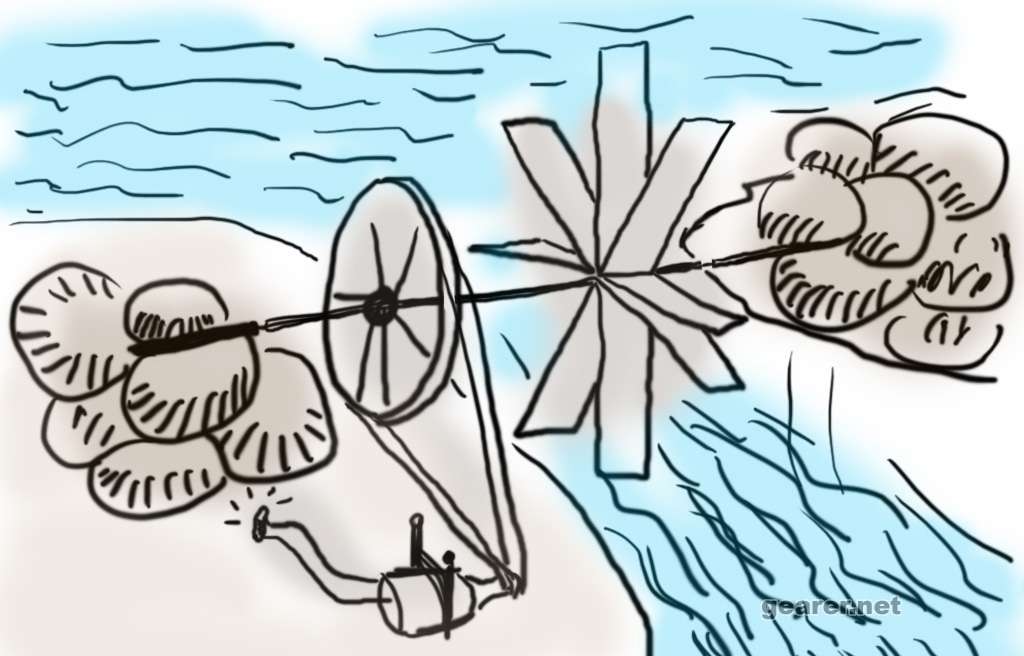

昨天晚上用扁带来回拉动发电机的转轮，可以将小灯泡点亮（没有拉太猛，因为上次拿发电机与猛转的自行车外胎一接触，小灯泡一亮就给烧了）。试想了如图方案，想问问大家关于转轮及皮带的材料有什么好建议。。。
