洞穴 ，大红虫，羽绒衣，酒精炉......

helenading

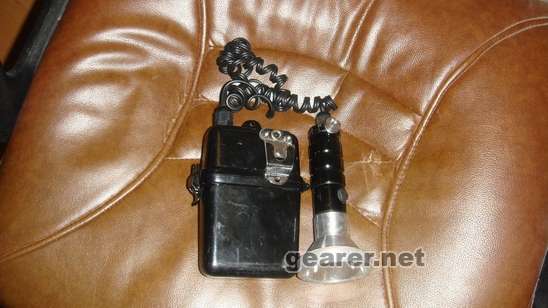

灯杯效果图

helenading

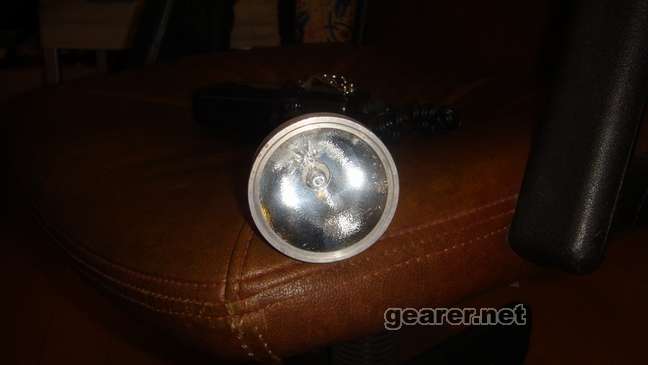

正面

helenading

头灯更简单，成品头灯除了灯带其他拆了全扔掉，车制灯头，换透镜，用一个简单的7135X1或者7135X2电路，这电路效率谈不上高，优点是稳定性强。在户外或者洞内如果灯坏了，后果挺严重。通常我还备了一个LED和电路，才几克，用气焊笔可以随时更换。LED发热是从底部，这点和白炽灯发热方向相反，所以加了个CPU的散热片。良性的散热对于灯泡效率衰减非常重要，大部分成品头灯都不太关注这点，他们卖给你们只要能用不坏，至于是不是可以良性保持并不太在意。线和灯头链接部分用的防水圈，前面灯头活动拉伸聚焦部分用的硅O圈，后面电池仓用的20ML注射器，车制的尾帽，牙距1MM。用的荧光尾盖。头灯整体防雨没问题，不小心掉到水里一次拖上来后能正常使用。但不代表我对防水放松，下大雨我通常都用冲锋衣的帽子盖着。

helenading

透镜的效率比不上光杯，但设计拉伸，可以远近聚焦是极爽的事，这头灯我自己设计的，厂家如果要抄袭记得盒底标明装备者学走的。

helenading

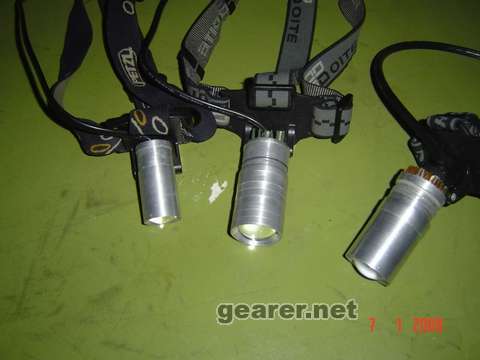

拉伸聚焦部分用的双O圈增加摩擦力和防水，自己车记得控制壁厚，否则O形糟会穿。0.8MM的O型圈属非标，不好买了。但再粗就要增加壁厚又不够U了。最右边那个是特意做的潜水版，大部分地方都用灌封胶填充，灯头用最小牙距加三层O圈保护，不拉伸聚焦情况下点亮后用海竿放到水里十几米试了半个小时，效果正常。只是我没地方潜水，纯自己瞎整。

helenading

电池仓就不发了，20ML注射器很好改，里面用铜皮连接正负，用一个18650放进去有过盈配合的感觉，很完美。
感谢版主抬爱和兄弟们鼓励，所有这些灯具都是首发。照明效果不发了，我的水平曝光过度是一定，那看不出真实效果。不谈完工度和美观，拖到户外使用，普通Q5加上透镜的远近优势，就几乎无敌了。CREE MC-E K档 我还没到手，光源如果更新非常方便，基本是螺纹结构，而且留了一定余量。户外灯具续航要求高，如P7之类，电流太大，发热过高，电路不完善的就不在考虑之列了。最关键的是在平衡之道。

[ 本帖最后由 helenading 于 2009-1-7 06:25 编辑 ]

mc鲁迅

我不懂头灯 但我觉得变焦这点真的很强悍
lz是09年的第一把火

彩云指南

LED做成可变焦的的确好象之前没听过，太强大了

dreamerz

好不容易从MM那块缓过点神来，看了下正文，LZ的动手能力非常强！
我等菜鸟除了灌水称赞，搭不上腔了。

叶开

呵呵，透镜变焦，用在汽车大灯上的设计，强啊！
反射镜在灯筒内的滑动是怎么实现的？

[ 本帖最后由 叶开 于 2009-1-7 11:26 编辑 ]

途燃

把反光杯“固定”在筒壁上，通过螺纹调节实现反光杯对灯泡的相对移动，大约跟老式电筒那种调光方式可以做到调焦。（灯头这节的筒子和灯座这节的筒子需要螺纹连接）

w13m

撕!撕过一!LZ好赞的手艺!
好撕巴拉稀的头灯!求团购

robbie

手提灯帅气啊。

qddp

头灯让我想起来大内密探的那门炮

helenading

楼上各位兄弟过奖了，这没什么科技含量，花点心思，都很容易做到。淘宝有大量的元件，自己根据情况组合一下就行了。
   倒是酒精炉越玩越困惑，变化组合的空间太大，总做不出自己感觉完美的版本。

ski

强悍的头灯......

途燃

原帖由 <i>helenading</i> 于 2009-1-8 01:12 发表<br />
楼上各位兄弟过奖了，这没什么科技含量，花点心思，都很容易做到。淘宝有大量的元件，自己根据情况组合一下就行了。&nbsp; &nbsp;<br />
&nbsp; &nbsp;倒是酒精炉越玩越困惑，变化组合的空间太大，总做不出自己感觉完美的版本。

<br />

楼主太谦虚了，做的东西那么赞，没有好一点的知识和手艺是做不出来的。
做的东西很不错的。

sid_chong

想看洞内有意义的照片，比如说迷路的人和他们的留言的照片

槟榔渣子

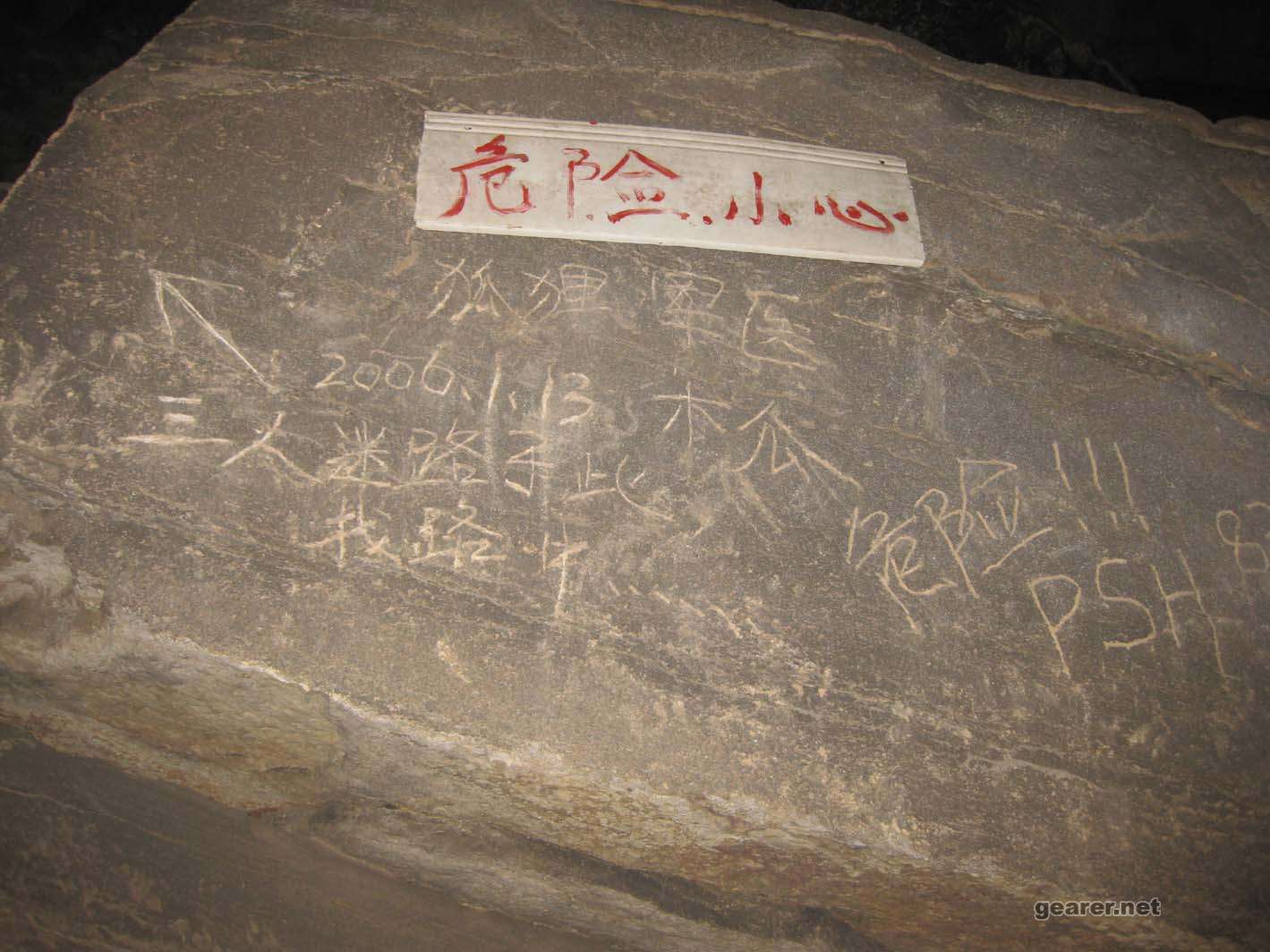

楼主做的东西确实很不错，头灯是户外无敌装备，佩服！我顺便帮楼主把楼上兄弟的愿望圆了吧。

helenading

哈哈，你小子也混这里，谢谢兄弟，我这真还没这些留言的照片。回来打听了一下，这几个人已经安全回来了。当年此洞唯一的向导，民间奇人曹三进去后发现字迹，从箭头上看方向错误很是当心，特此做的牌子。
另外过奖了，我只是粗通皮毛。这里各个领域奇人异士多的是。
